Создание здоровенного ползунка из стеклопластика
[
Версия для печати
]
Страницы:
(4)
[1]
2
3
...
Последняя »
[
ОТВЕТИТЬ
] [
НОВАЯ ТЕМА
]
ZoSo
10.04.2019 - 15:19
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.02.15
Сообщений: 1019
177
Будем делать огромный ползунок для молнии. Это такая велопарковка. Сама молния из трубы нержавейки (в неё велики тыкать), а вот ползунок будем ваять из нашего любимого ненаглядного стеклопластика (полиэфирная смола+стекломат). Итак, начали..
[
^
]
Yap
[
показать
]
[
x
]
Продам слона
Регистрация: 10.12.04
Сообщений: 1488
[
^
]
ZoSo
10.04.2019 - 15:19
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.02.15
Сообщений: 1019
А начнём, как обычно, с примерного эскиза в скетчапе
[
^
]
ZoSo
10.04.2019 - 15:20
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.02.15
Сообщений: 1019
Так как формы простые, то буду делать сразу матрицу, минуя этап создания мастер-модели. На листе фанеры рисуем контур язычка и вырезаем лобзиком
Это сообщение отредактировал
ZoSo
- 10.04.2019 - 16:02
[
^
]
ZoSo
10.04.2019 - 15:22
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.02.15
Сообщений: 1019
Примоднимаем один лист, предварительно обведя маркером или пропшикав любым балончиком, чтоб видеть контур на нижнем листе фанеры. И делаем вот такую нехитрую приблуду. Назовем её Каретка
Это сообщение отредактировал
ZoSo
- 10.04.2019 - 16:03
[
^
]
ZoSo
10.04.2019 - 15:23
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.02.15
Сообщений: 1019
Делаем ей упорные лапки. Потом станет понятно что это и зачем
Это сообщение отредактировал
ZoSo
- 10.04.2019 - 16:03
[
^
]
ZoSo
10.04.2019 - 15:23
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.02.15
Сообщений: 1019
Саморезики обязательно
[
^
]
ZoSo
10.04.2019 - 15:24
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.02.15
Сообщений: 1019
Ляпаем гипс и водим каретку как по рельсам.
[
^
]
ZoSo
10.04.2019 - 15:24
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.02.15
Сообщений: 1019
Постепенно получается такой бортик
[
^
]
ZoSo
10.04.2019 - 15:25
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.02.15
Сообщений: 1019
Борозду от лапок потом замажем
[
^
]
ZoSo
10.04.2019 - 15:25
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.02.15
Сообщений: 1019
Гипсовый бортик готов
[
^
]
ZoSo
10.04.2019 - 15:26
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.02.15
Сообщений: 1019
Внутренние круги делаем так же. Немножко переделав нашу каретку
[
^
]
ZoSo
10.04.2019 - 15:26
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.02.15
Сообщений: 1019
Довольно просто получается всё
[
^
]
ZoSo
10.04.2019 - 15:27
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.02.15
Сообщений: 1019
Большой круг аналогично
[
^
]
ZoSo
10.04.2019 - 15:28
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.02.15
Сообщений: 1019
Нормалёк. Матрица для язычка почти готова
[
^
]
ZoSo
10.04.2019 - 15:29
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.02.15
Сообщений: 1019
Пусть маленько подсохнет. А мы перейдем пока к другой детали
[
^
]
ZoSo
10.04.2019 - 15:29
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.02.15
Сообщений: 1019
Приступим к изготовлению матрицы для скобы, которая держит язычок. Опять пускаем в ход фанеру
[
^
]
ZoSo
10.04.2019 - 15:30
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.02.15
Сообщений: 1019
Обставляю примерно борт
[
^
]
ZoSo
10.04.2019 - 15:31
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.02.15
Сообщений: 1019
И набиваю опять гипсом.
[
^
]
ZoSo
10.04.2019 - 15:32
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.02.15
Сообщений: 1019
Пока сохнет форма для скобы начнем делать форму основной части ползунка. Приходится прыгать от детали к детали, потому что что-то постоянно требует сушки. Такой уж процесс
[
^
]
ZoSo
10.04.2019 - 15:33
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.02.15
Сообщений: 1019

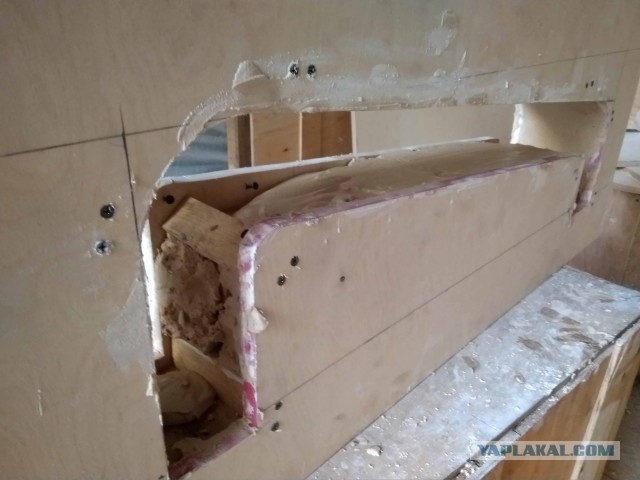

Фанерой потоньше делаю закругленные борты
Это сообщение отредактировал
ZoSo
- 10.04.2019 - 16:05
[
^
]
ZoSo
10.04.2019 - 15:34
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.02.15
Сообщений: 1019
В этой форме гипс не участвует, поэтому и сохнуть тут нечему, а значит накидываем стеклопластик сразу. Сначала борты
Это сообщение отредактировал
ZoSo
- 10.04.2019 - 16:05
[
^
]
ZoSo
10.04.2019 - 15:35
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.02.15
Сообщений: 1019
Затем верх
[
^
]
ZoSo
10.04.2019 - 15:35
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.02.15
Сообщений: 1019
Возвращаемся к скобе. Накидываем пластик на бортики
[
^
]
ZoSo
10.04.2019 - 15:36
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.02.15
Сообщений: 1019
Закидываем стеклопластиком остальное, даём немного остыть и сразу разбираем.
[
^
]
ZoSo
10.04.2019 - 15:37
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.02.15
Сообщений: 1019
Вживляю резьбовые шпильки, потом этот крепеж очень пригодится
[
^
]
