Шкаф навесной с подъемным фасадом, своим руками

Нужен был шкаф куда можно складывать всякий редко используемый хлам, но который жалко выбрасывать. Канцелярия, «настолки» и т.п.

Уже долго не искал по магазинам, а решил сразу делать сам, ибо конструктив простой, фурнитура доступна, а руки чешутся что-нибудь смастерить!

Сначала проект!

День первый!

Проект сделан в SketchUp.
Преимущества:
• бесплатно!
• Удобная работа с линейками
• Удобно моделировать окружение
• Есть модели людей, для визуализации размеров
Недостатки:
• Есть платная версия
• Не умеет делать многие вещи без плагинов (рисовать кривые, делать присадку)
• Нет поддержки кромок и присадки
• Не понимает, что есть ширина панели, что есть длина. (решается динамическими компонентами)
Вообще, эта программа достаточно универсальная, но изначально создана не для чертежей, а для эскизов.

Нашел на сайте Леруа, что продают фасады отдельно. Выбрал на сайте один, поехал смотреть. К своему сожалению, выяснил, что понравившийся фасад был ящичным и соответственно в нем уже была присадка под ящики. ☹
Стал выбирать что-то подходящее, но из витрин – они с присадкой под петли.

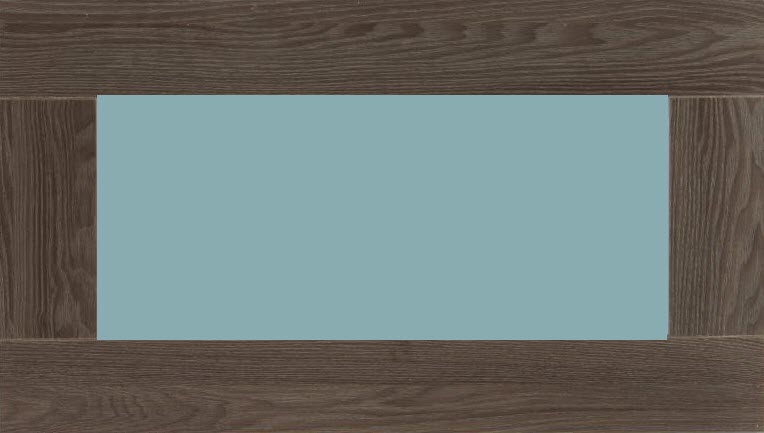

Выбрал витрину для шкафа «Фрейм темный» 40х70 см.

Раскрой сделал в программке Cutting 3, вручную введя размеры панелей из SketchUp. После поездки за фасадами, пришлось “на ходу» пересчитывать размеры, т.к. изначально фасады планировались 35х60, а приобретены были 40х70.
ЛДСП взял в Оби, такое же как для полки принтера. Там же сделал распил. Пилят не идеально, но на халяву!
На этом день первый закончился.

День второй!
ДВП решил по красивому разместить в паз. Пазы в сетевых магазинах не пилят, значит делаю сам.

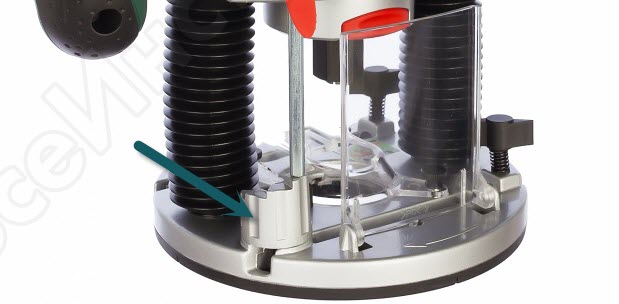

Фрезером в горизонтальных панелях паз 4мм и глубиной в 5мм сделан во всю длину, а в вертикальных – с отступом в 1см с каждой стороны.

Пазы пилились в два прохода, чтобы не давать большую нагрузку на фрезу (для этого используется специальный барабан на фрезере)

Получилось даже без косяков!

Небольшой зазор под ДВП в 0,4мм.

По-хорошему, надо ДВП прижимать специальной фурнитурой, но я не стал. Не те нагрузки и шкаф горизонтальный, не должно быть диагонального перекоса.

Сборка и присадка подробно показана на видео.
Время было уже позднее и бурить стены под шины навески я не стал.
На этом день второй закончен.

День третий!
Распилил болгаркой мебельный подвес на 5 кусочков и разметив с помощью лазерного уровня отверстия, пробурил под 8мм дюбель отверстия.
Полки вешал на регулируемые подвесы. С помощью них можно нивелировать неточность в креплении шин, плюс упрощается само подвешивание – не надо долго ловить окошком шуруп, торчащий из стены, и крепеж получается скрытым.

После подвески произвел проверку и регулировку удерживающей фурнитуры.
Двери решили делать без ручек. Моя вторая половина настаивала на push-open системе. В том же леруа были куплены полкатели. ИМХО, вещь бесполезная, но поиграться прикольно. Сам часто просто открываю дверь, подняв за торец, не нажимая.

Получилась полочка не хуже заводской.

Довесил к ней соседей. Сначала не стали покупать материал на секционную полку, т.к. не было понятно: нужны ли они будут. Присадку под полкодержатели на всякий случай сделал на всех. Как выяснилось позже, 2 полки таки нужны.

Получилась вот такая группа шкафчиков, выше роста, под потолком.
Протирать со стремянки не лень =)

Видео со сборкой:


Предыдущие работы:

• Зеркало в прихожую с рамкой из дерева, своими руками
• Полка для принтера своими руками
• Тюнинг табуретки из ИКЕА
• Кровать с мягким изголовьем своими руками

Всё, можно хвалить, ругать и комментировать!

Итоговый бюджет, где-то около 12тыщ.
Самое дорогое: фасады и петли и механизмами (один набор). Где-то в 9тыр вышло.
