Деревянная лестница с гусиным шагом

Всем привет! Хочу выложить небольшой фотоотчёт о постройке лестницы своими силами.

Будет 24 фото

Мой маленький уголок в деревне потихоньку приводился в порядок (по возможности средств и времени), и практически ничего не осталось неохваченного за два года – кроме этой страшной лестницы на второй этаж. Лестница была собрана из плохих материалов и палок предыдущими владельцами, передвигаться по ней было опасно, да и выглядела она так, что даже ни одной фотографии крупным планом не осталось – всеми способами я её избегал. Но теперь и до неё добралась моя кувалда с монтировкой. Ломаем!

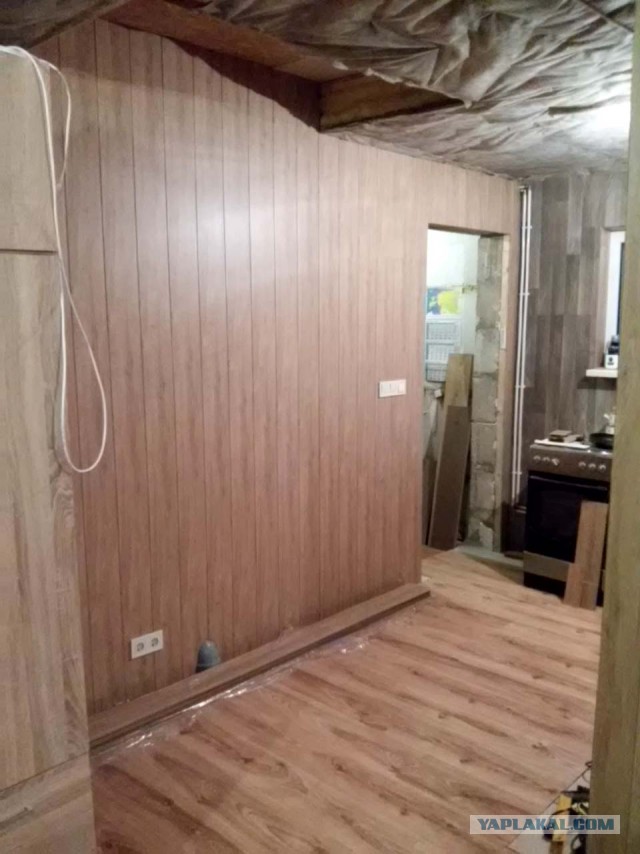

02 Навёл красоту (из-за старой лестницы часть стены так и стояла голой), и первым делом конечно же побежал по профессионалам. Уклоны, балясины, кобылки, косоуры – всё это было как-то сложно для меня. Но когда приценился к готовым решениям на заказ – во мне проснулась жаба. И решил, что сделаю всё сам, чего бы мне это ни стоило.

03 Нашёл удобный сайт с расчётами лестниц, сразу всё выдаёт с чертежами. Сопоставил с доступными материалами. Плохо конечно, что у нас не предлагают твёрдых сортов дерева и больших габаритов. Ладно, «я его слепила из того, что было». Импортировать дубовые массивы для дачи – не мой случай. Ну короче вот, таскаю на крыше 5-метровый шпонированный сосновый брус 45х245мм. Тяжёлые блин, еле закинул на крышу в одиночку.

04 Снимаю ламинат, чтоб не попортить при монтаже и остальных пертурбаций, и прикидываю тетивы. Да, места мало, уклон получается большой (55°) – такие лестницы считаются неудобными и временными. Но есть у меня задумка, как выйти из положения... Ага, ширина будущих ступенек ясна.

05 Подвёз ещё два таких же бруса, напилил ступенек. Всего 14 штук. Забегая вперёд – ширины 245мм для ступеньки, кстати, вполне достаточно даже для моего 45го размера. Да и шире всё равно было не достать. 45мм толщины тоже вроде хватит.

06 Перетаскиваю в «распилочный цех»...
И вот он, выход из положения – лестница «гусиный шаг» или «утиные лапки». Начинаю обрезать ступеньки. Страшно. Одно неверное движение, и ступенька испорчена. А материала только-только – остатков нету даже на одну ступеньку, минимум ещё один 5-метровый брус придётся покупать.
Меряю, размечаю, прорезаю. Электродрель со сверлом-коронкой, шуруповёрт, болгарка, фрезер, дисковая пила – всё в дело... Маловато розеток для 5 инструментов!

07 Болгаркой слегка снимаю фаски и крупные огрехи... Блин, чё так пыли много?

08 И заканчиваю проходом наждачкой. Вуаля! Чё там, много вас таких?

09 Много. 14 штук. Два дня долбался. Удолбался. Ступеньки готовы.

10 Ааа, так это разминка только была. Тетивы ждут встречи с фрезером. Пошла вода горячая!

11 Из всех вариантов крепежа выбрал ступеньки в пазах + страховочные шурупы через тетиву. Тогда и стяжки вроде как не нужны.
Опилки, опилки, везде опилки...

12 Ну-ка, а как всё вместе будет смотреться? Долго-долго выпиливал пазы, с нумерацией ступенек и последующим подгоном, если садились «внатяг». Всё. Распилочные работы закончены. Пробная сборка!

13 Сосед, добрая душа, помог собрать и стянуть стропами – и хотя бы до места донести. Пока всё хорошо, ступеньки все сидят горизонтально (спасибо тому сайту с расчётами!). На цыпочках, на выдохе поднялся вверх. Непривычно.

14 Сняли, вытащили, стянули как могли, зашурупили. Снова поставили. Подниматься без путающихся под ногами строп-лент намного удобнее.

15 А цвет? Светлый или тёмный? Чтоб фактуру дерева было видно или нет? Хм. Двери в доме коричневые, хочу и лестницу коричневую. Стиль «лакированная сосна» уже какой-то моветон.
Покрасим пробник, залакируем... А ничо так.

Это сообщение отредактировал Diezelboy - 24.12.2017 - 06:27

16 Лестница, твоя очередь. Два слоя пропитки, третьим лак. С переворотами. Каждый слой сиди и жди, чтоб высох.

17 Пора подумать об установке, вернее крепеже. Под черновым полом – 50мм утеплителя, лестница просядет по-любому, любые шурупы поломает. Поискал по остаткам пиломатериалов, нашёл 2 куска нужной толщины, поставил под опоры. А вот сьехать лестница всё ещё может. Эврика! На каблуки её! 50 мм в опоры, 30 мм в тетивы – стальные пальцы толщиной 16мм. Хрен сломает!

18 Засверливаюсь в тетивы, пытаемся насадить... Ошибся чтоль? Одна вошла, вторая нет... Заглянул в щель, оценил расхождение, лёгкая мотивация кулаком – есть, села! Ура!!!
Возвращаю ламинат назад...

19 Стоит как влитая, но от плана не отступаю. Через концы вгоняю шурупы в упорные балки, вверху и внизу. Оставить открытую или сделать подступенки?

20 Подступенки долго и муторно. Весь задник целиком, одним махом! Ага, щазз. Тетива оказалась подлая – под 3 метра длиной. Просто так лист фанеры длиннее 2,5 метра не найдёшь. Узкоспециализированные склады наше всё – нашёл, 1.25 х 3 метра, правда и цена как у трёх-четырёх стандартных листов.
Обрезал, покрасил, закрепил.

21 С таким уклоном и «утиным шагом» перила нужны как воздух.

22 Здесь я решил, что закончил. Наивный!

23 Супруга попросила, в порядке трудовой дисциплины, сделать перила и со второго края. Удобнее, красивее и вообще. Только прибрался, и снова-здарова...

24 А ведь и правда, перила с двух сторон лучше.
Теперь точно финиш. Лестница готова.

Бюджет:
Брусья на тетивы и ступеньки – 4 х 21 евро = 84
Лист фанеры на задник, 12мм – 49 евро
Брусья для перил – 4 х 5 евро = 20
Фрезер, специально купленный для этой работы – 44 евро.
Пропитка, 3л – 21 евро.
Лак, 2 банки по 1кг – 12 евро.
Каблуки – по знакомству.
Шурупы не считаю, их у меня целый ящик всяких-разных.
Итого – 230 евро, даже с фрезером. А за готовые лестницы просили от 800, и это с прямыми ступеньками. С «утиным шагом» небось ещё больше бы заломили.

Мораль сей сказки – не надо бояться делать то, что никогда не делал. Профессионалы построили «Титаник», а ковчег был построен любителем.

Засим разрешите откланяться, ВСЁ!
