Мой тандыр (в ожидании лета)

В начале мая, когда наступление лета казалось неизбежным, как победа социализма, узрев очередной, не переживший зиму, ашановский мангал, я понял, что в процессе приготовления шашлыка требуется что-то кардинально менять.
В голове пронеслись мысли о стационарном кирпичном мангале как в составе уличной печи, так и без неё. Но вспомнилась давняя идея о возведении тандыра, которая уже будоражила меня несколько лет назад.

Прошертив жёсткие диски домашних компов/ноутов и не обнаружив старых записок, как мне помнится с ганзы, полез в эти наши интернеты. Перевернув массу информации по теме скомпилировал некоторые общие моменты...

В основе лежит мануал Игоря Петрова с ютуба, дополненный и расширенный мною. Эту компиляцию и предлагаемыю на суд общественности.

Надо сказать что я ни разу не строитель, многие вещи делались впервые, так что прошу сильно не пинать.

49 картинок и одно видео

1. тот самый мангал, с погибели которого началась эпопея

2.
Май, жара :)
Скинув кофту на подгамачник принимаюсь за работу.

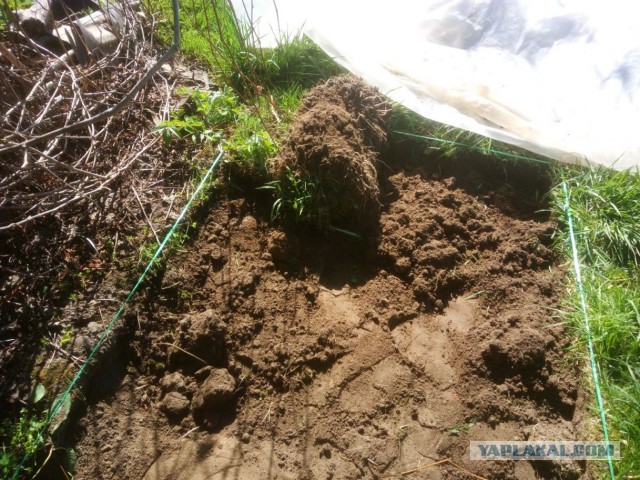

3.
Сворачиваю дерн... на газон Зенит-Арены не возьмут, но траншейку от канашки закрою

4.
Строительный контроль с придирчивым взглядом

5.
Траншея под фундамент готова

6.
Засыпаю дно щебнем

7.
С помошником делаем "опалубку"

8.
А вокруг сад цветет, луна в небесах отсвечивает :)

9.
Делаю из кладочной сетки обвязку под заливку бетона

10.
Пошёл замес...
в объемных долях 1 (цемент):2.5(песок):4(щебень) на одну часть воды

11.
Начинаю заливать раствор в опалубку

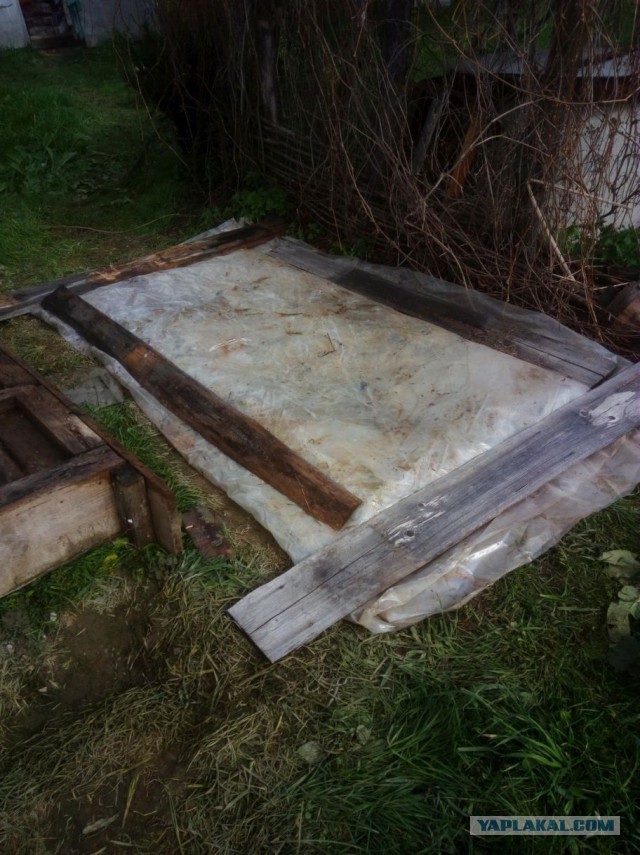

12.
После того как залил, укрываю... пусть стынет

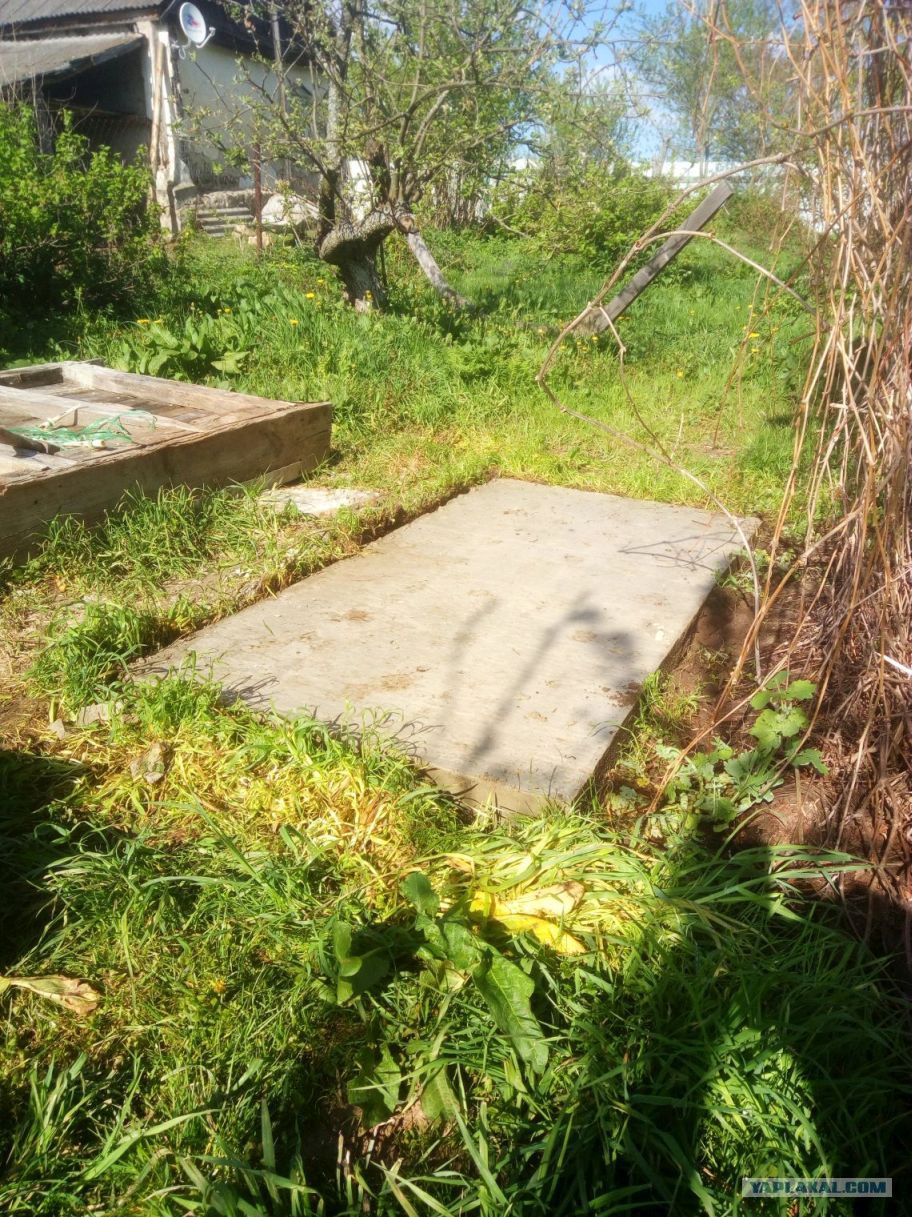

13.
Через пару недель раскрываю, смотрю на плиту... - твёрдая :)
Пока плита стыла - навозил шамотного кирпича. Сотня ШБ-8

14.
Прикидываю на местности кирпич

15.
Под делаю размером 3.5х3.5 кирпича, сам тандыр буду выкладывать из пиленных половинок.

красавeла,мeчтаю об этом,ноооо лентяяяяй

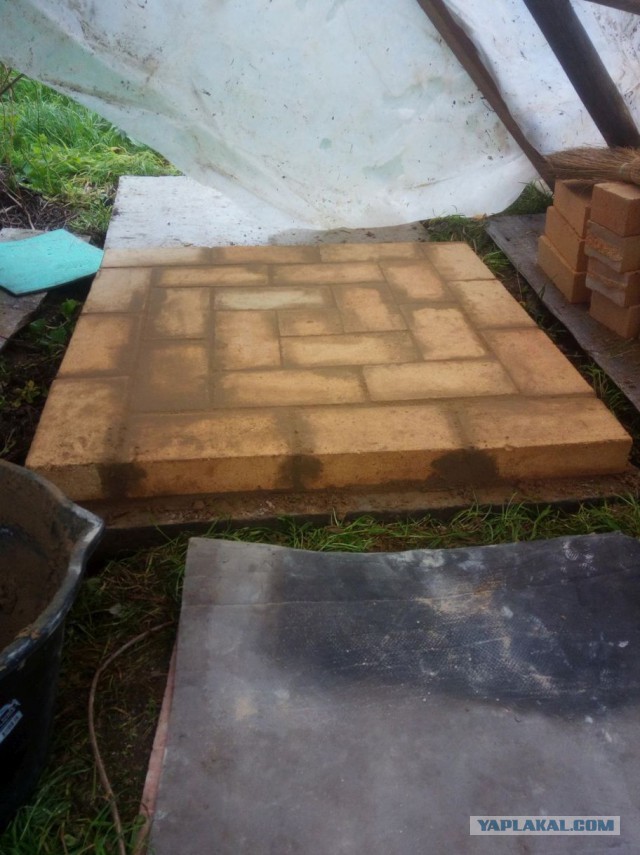

16.
Под готов.
Во многих инструкциях тандыр выкладывают в пол-кирпича, устанавливая его вертикально узкой-длинной (ложок) стороной обращая в топку. Мне показалось более логичным лежа, в топку узкой-короткой (тычок) стороной.
Кладу на мертель. Практика показала что надо разводить его до состояния когда положенный сверху кирпич выдавливает раствор из под себя.

17.
Начинаю поднимать саму топку.

18.
Для формирования круга используется "трёхмерный циркуль".
Для расчета простейшая тригонометрия:
На мой под по радиусу выстраиваются 15 кирпичей тычками в топку. 360/15=24 градуса у вершины. При тычке 240120 мм высота от вершины (центра тандыра), а это будет расстояние удаления кирпича от центра получается решением через угол и противолежащий катет

Это сообщение отредактировал Serg3G - 4.07.2017 - 00:42

19.
Решаю делать высоту тандыра около 800 мм, как стандартный стол. Как выяснилось это еще и примерно длина моей руки.

Да Вы просто гигант и Суперсамоделкин! А не проще и дешевле было бы купить в Ашане еще 3 -4 мангала, чтобы хватило надолго? И нахрена Вам это огромная конструкция? Конечно, охота пуще неволи.

Это сообщение отредактировал Андрей1956 - 3.07.2017 - 23:58

20.

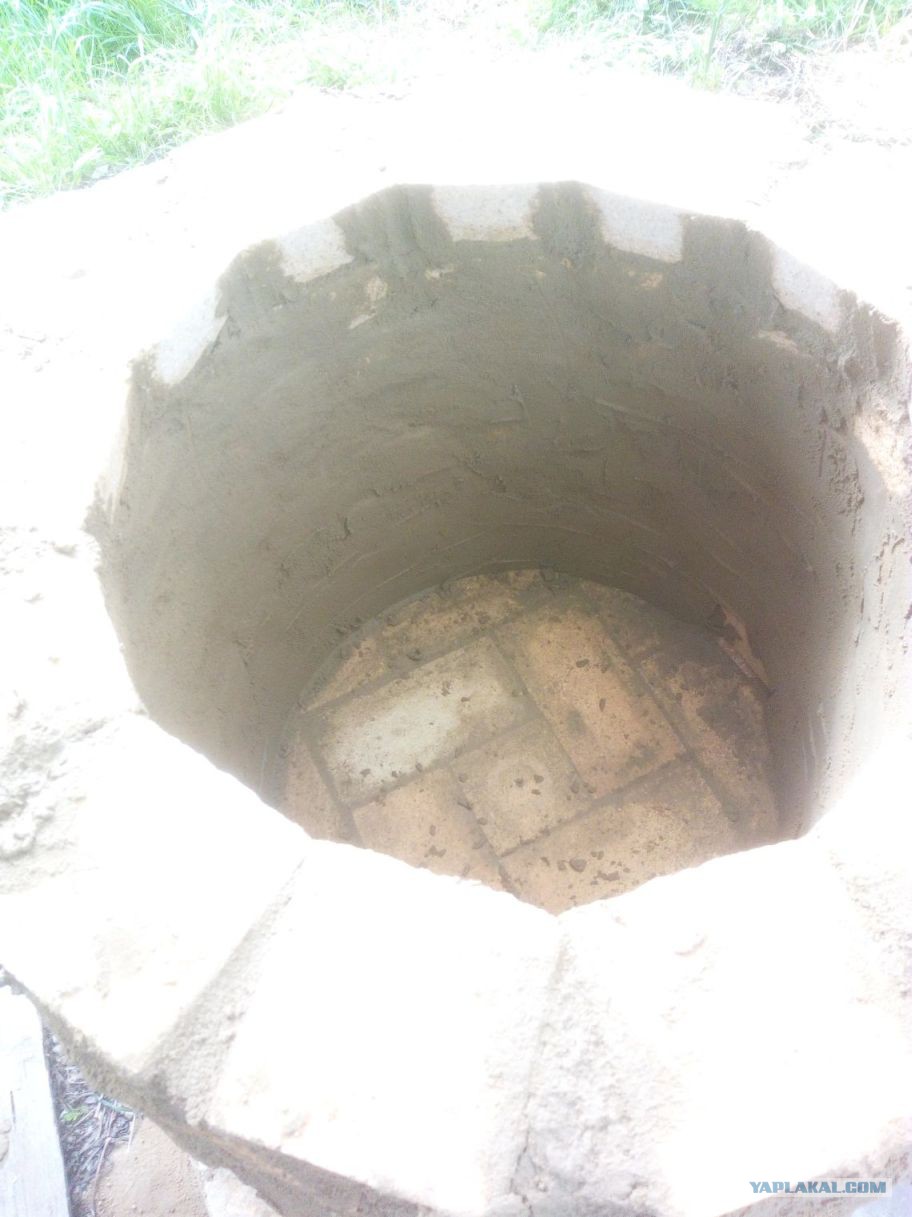

До половины выкладываю без сужения топки.
Отверстие предполагаю диаметром 2/3 от дна топки (чуть меньше 60 см дно, около 40 см - горловина)

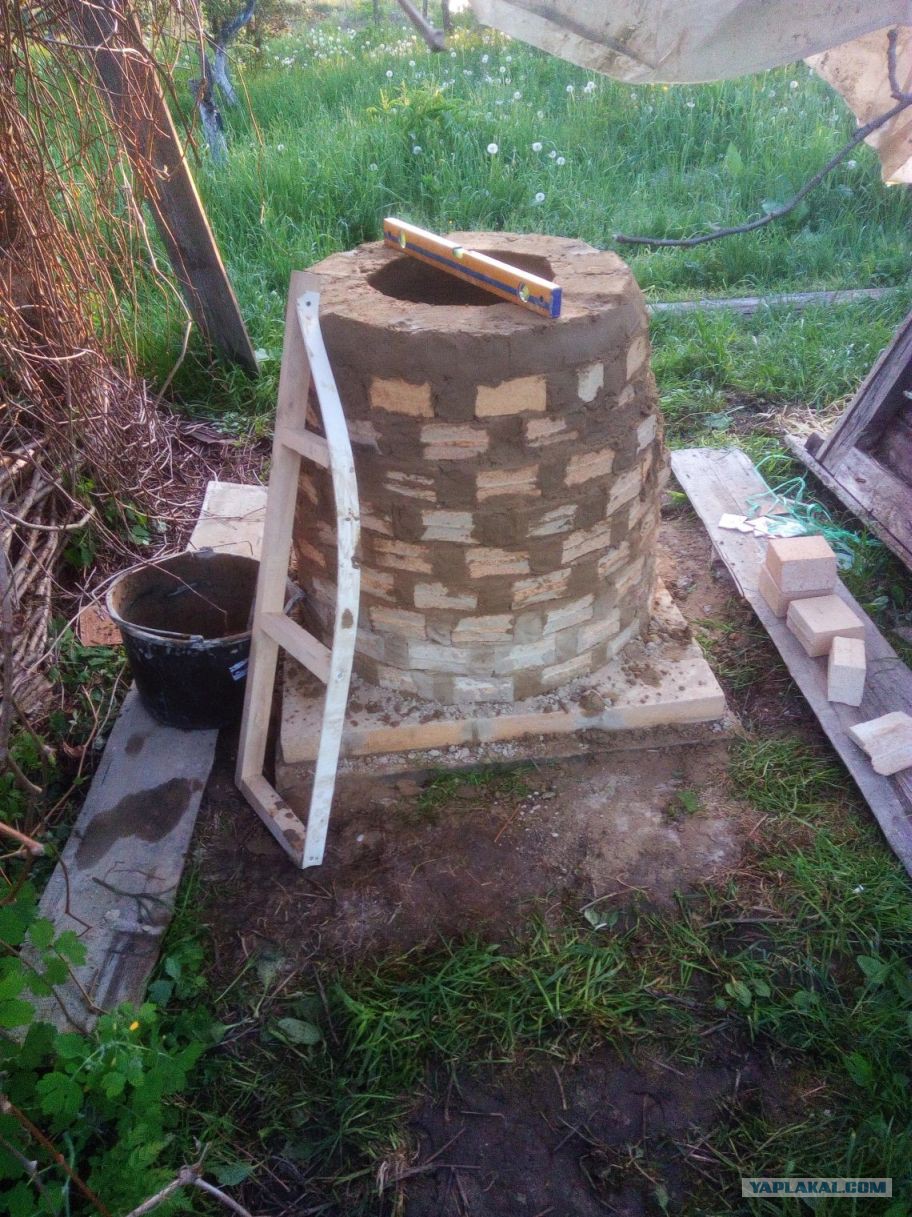

И от половины начинаю пилить кирпичи под углом, образуемым прикладываемой сбоку дугой "циркуля"

21.
Поскольку угол в ряду у всех будет одинаковый - мучаемся только с первой примеркой в ряду. С одного пила получаются 2-а кирпича нужной формы.
