Несколько лет назад спроектировал столик и благополучно забросил этот проект до лучших времен.
Эти времена все не наступали и не наступали, я плюнул на ожидания и решил собрать столик.

Это собственно говоря проект как я его видел изначально.
Что получилось в конце - будет 18 фото.

У меня всего 2 пальца, поэтому прошу прощения за задержки и возможные грамматические ошибки.

Вес столика примерно 8-9кг.козел"

Походный стол из фанеры

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
RobotWerter
22.04.2017 - 13:47
Статус: Offline


Гость из будущего

Регистрация: 20.02.11
Сообщений: 1939
Поправка, фанера 14мм. Опечатался ниже, сорри...

По просьбам трудящихся примерная смета:
1 фанера 14мм - 1 лист
2 Лента капроновая ширина 40-45мм - 3м.п.
3 Туб с клеем Titan (сойдет любой прозрачный)
4 Краска (100 ml), и масло (100 ml)

Фреза пальцевая прямая
Фреза для кромочника с низу подшипник радиус 2 мм
Струбцины
Пистолет для клея
Наждачная бумага фракция 100-150
Ветошь
2 бутылочки пива "Волкопоповецкий

За основу я взял березовую фанеру 12 мм толщиной, раскроил на детали, отшлифовал и приготовил для сборки

Походный стол из фанеры

[^]
RobotWerter
22.04.2017 - 13:48
Статус: Offline


Гость из будущего

Регистрация: 20.02.11
Сообщений: 1939
Первым делом выфрезеровал четверть, шириной на 20мм и глубиной 1мм (может 1,5мм)

Походный стол из фанеры

[^]
RobotWerter
22.04.2017 - 13:51
Статус: Offline


Гость из будущего

Регистрация: 20.02.11
Сообщений: 1939
В паз я при помощи монтажного клея (Пойдет Titan прозрачный который держит 400 кг на 10 см) вклеил в четверть капроновую ленту. Ну такую как правило в качестве лямок для сумок используют.

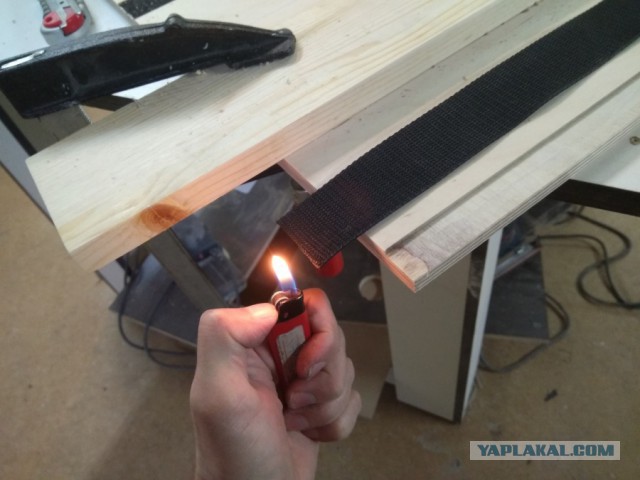

Края летны я слегка подпалил зажигалкой (зажигалка не моя, сам не курю)

Походный стол из фанеры

[^]
RobotWerter
22.04.2017 - 13:51
Статус: Offline


Гость из будущего

Регистрация: 20.02.11
Сообщений: 1939
Получилась вот такая столешница, которая благодаря капроновой летне складывается пополам.

Походный стол из фанеры

[^]
RobotWerter
22.04.2017 - 13:53
Статус: Offline


Гость из будущего

Регистрация: 20.02.11
Сообщений: 1939

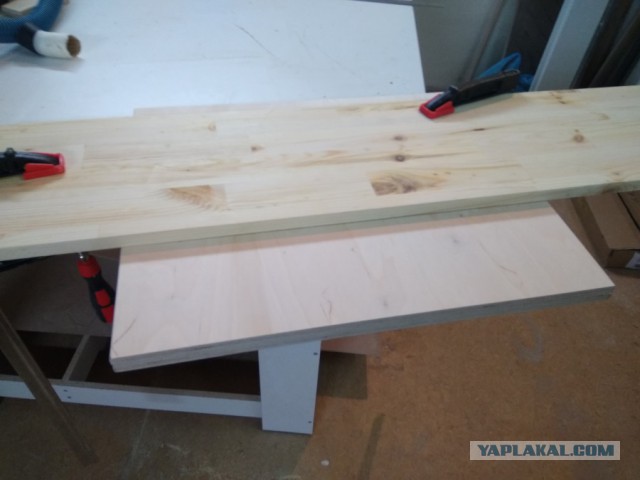

Ленту клеить не сложно, для лучшей адгезии надо равномерно нанести клей и струбцинами с брусом прижать. Выступившие излишки клея, пока он мягкий лучше удалить.

Походный стол из фанеры

[^]
RobotWerter
22.04.2017 - 13:54
Статус: Offline


Гость из будущего

Регистрация: 20.02.11
Сообщений: 1939
Это бленда (царга) кому как удобно, можно хоть фронтальной панель назвать

Походный стол из фанеры

[^]
RobotWerter
22.04.2017 - 13:56
Статус: Offline


Гость из будущего

Регистрация: 20.02.11
Сообщений: 1939
Вот для наглядности...
Спешить никуда не стоит, читаем этикетку на клее и клеим, струбцины в помощь

Походный стол из фанеры

[^]
RobotWerter
22.04.2017 - 13:57
Статус: Offline


Гость из будущего

Регистрация: 20.02.11
Сообщений: 1939
Теперь готовим ножки...
Для ленты делаем паз, ширина 20-22мм, глубина 1-1,5мм

Походный стол из фанеры

[^]
RobotWerter
22.04.2017 - 13:58
Статус: Offline


Гость из будущего

Регистрация: 20.02.11
Сообщений: 1939
Края всех деталей проходим фрезером кромочником, так симпатичней.

Походный стол из фанеры

[^]
RobotWerter
22.04.2017 - 14:00
Статус: Offline


Гость из будущего

Регистрация: 20.02.11
Сообщений: 1939
Черт возьми кто зеленить начал??? Обождите до конца)))

Теперь мы в бленде, (царге, фронтальной панели) выбираем середину. Таким образом мы облегчаем конструкцию, ну и добавляем практичности чуток.

Я использовал фрезер для этих целей.


Походный стол из фанеры

[^]
RobotWerter
22.04.2017 - 14:01
Статус: Offline


Гость из будущего

Регистрация: 20.02.11
Сообщений: 1939
Тут мы видим как бленда клеится к ножке. В конце должна получиться эдакая буква М

Походный стол из фанеры

[^]
RobotWerter
22.04.2017 - 14:02
Статус: Offline


Гость из будущего

Регистрация: 20.02.11
Сообщений: 1939
Когда наша основа стола готова сверлим в торце отверстия под шканты.

Походный стол из фанеры

[^]
RobotWerter
22.04.2017 - 14:03
Статус: Offline


Гость из будущего

Регистрация: 20.02.11
Сообщений: 1939
Это фото я должен был ранее поставить, тут видно что краска нанесена. Использовали ту которая наносится методом втирания.

Походный стол из фанеры

[^]
RobotWerter
22.04.2017 - 14:04
Статус: Offline


Гость из будущего

Регистрация: 20.02.11
Сообщений: 1939

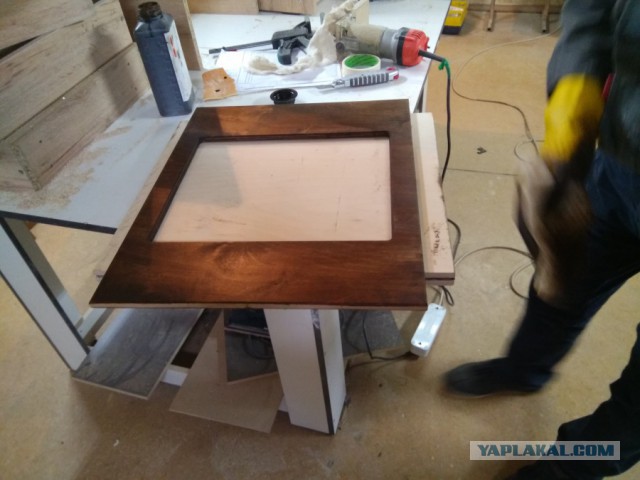

Тряпочка перчатки и втираем ДИЧЬ...

Походный стол из фанеры

[^]
RobotWerter
22.04.2017 - 14:05
Статус: Offline


Гость из будущего

Регистрация: 20.02.11
Сообщений: 1939

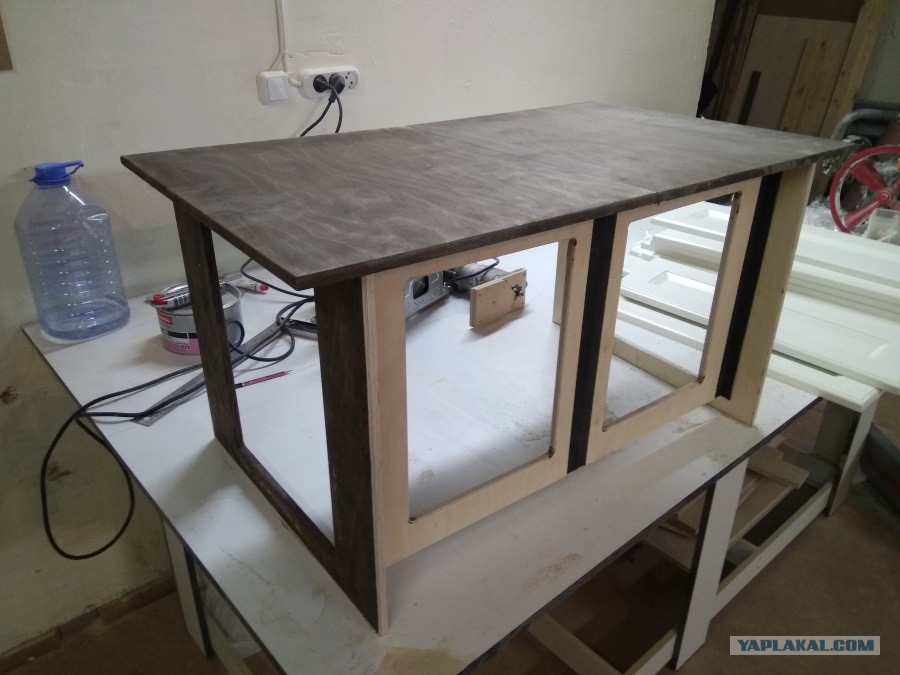

Так как я нетерпеливый, то не закончив втирать ДИЧЬ, сделал контрольную сборку.
Шканты в ножках и отверстия под них в столешнице совпали.

Походный стол из фанеры

[^]
RobotWerter
22.04.2017 - 14:06
Статус: Offline


Гость из будущего

Регистрация: 20.02.11
Сообщений: 1939
С другой стороны

Походный стол из фанеры

[^]
RobotWerter
22.04.2017 - 14:06
Статус: Offline


Гость из будущего

Регистрация: 20.02.11
Сообщений: 1939
Заканчиваем втирать ....

Походный стол из фанеры

[^]
RobotWerter
22.04.2017 - 14:07
Статус: Offline


Гость из будущего

Регистрация: 20.02.11
Сообщений: 1939
Натираем маслом, лак последнее время малоактуален, возвращаемся к дедовским методам.

Вроде бы все, можно пинать.

Походный стол из фанеры

[^]
RobotWerter
22.04.2017 - 14:08
Статус: Offline


Гость из будущего

Регистрация: 20.02.11
Сообщений: 1939
НУ и осталось сумку пошить для него из брезента и в авто на природу или еще куда. Стол не фонтан, но вот идея думаю многим понравится. патентовать не стал)))) пользуйтесь.

[^]
werywolf
22.04.2017 - 14:11
1
Статус: Offline


Шутник

Регистрация: 10.02.15
Сообщений: 85
А размеры и вес то у него какие?

[^]
Арежа
22.04.2017 - 14:11
18
Статус: Offline


Юморист

Регистрация: 10.07.15
Сообщений: 573
Часто хожу в поход, наверно такой стол с собой не взял бы, за рукоблудство зелень. И это ... я надеюсь пальцы ты потерял не при постройке этого стола?

[^]
Комендор
22.04.2017 - 14:12
0
Статус: Offline


Хохмач

Регистрация: 17.05.13
Сообщений: 701
Интересно, спасибо. А массу конструкции не скажете?

[^]
ipankratiev
22.04.2017 - 14:12
3
Статус: Offline


абырвалг

Регистрация: 2.01.16
Сообщений: 913
Зелень за рукожопство и старания!
Но лента вместо металлических петель меня смущает, в плане износоустойчивости.
А так, как мне кажется, тяжеловат для походного, только если в авто грузить. Ну и в продаже есть варианты покомпактнее и полегче, с теми же площадями.

Это сообщение отредактировал ipankratiev - 22.04.2017 - 14:12

[^]
balsar
22.04.2017 - 14:13
8
Статус: Offline


Ярила

Регистрация: 9.05.08
Сообщений: 1562
astass покажи хоть как складывается и выглядит в компактном виде.
Весит, опять же сколько.
Экономическую калькуляцию представь.
