Привет камрады!
Будет 44 фото и немного текста

Откатные ворота без опорного столба: откатно-распашные

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Домкрат
11.11.2016 - 14:09
Статус: Offline


Шутник

Регистрация: 19.11.13
Сообщений: 88
Наконец нашел время поделиться опытом сооружения ворот с нестандартным исполнением, которые запроектировал и изготовил сам. Нужда в такой конструкции состояла в том, что участок расположен близко с весьма интенсивной дорогой, обочины и места для маневра практически нет. На участок нужно регулярно завозить дрова (да, газа нет, но мы держимся, если что, райцентр, Тверская область), заезжать на стоянку прицепу и автомобилям, а еще, уж простите, доставлять навоз для своего огорода.
Раньше все же и машин ездило меньше, и дед мой был жив и мог спокойно переносить съемную секцию забора из сетки. Но ситуация изменилась…

[^]
Домкрат
11.11.2016 - 14:10
Статус: Offline


Шутник

Регистрация: 19.11.13
Сообщений: 88
По настойчивым требованиям прекрасной половины нашего семейства необходимо было оградиться не только от гари и копоти 2-х метровым сплошным забором, но и сделать его максимально удобным для эксплуатации. Вдобавок ко всему необходимо было учесть еще и то, что снег зимой с дороги не вывозят, а распихивают по сторонам, именно поэтому основная часть стала из досок, а не из профлиста.
Как уже упомянул выше, заезжать трактору с прицепом или самосвалу нужно не перегораживая движение параллельно дороги, поэтому пролет должен быть большим. Распашные секции ворот при этом не годятся, поскольку или их придется открывать на дорогу или вовнутрь, но закрытию будет мешать то, что собственно будет разгружено на участок. Схем рисовать не стал, кто не понял, просто полистайте фото, поймете, что к чему.

[^]
Домкрат
11.11.2016 - 14:11
Статус: Offline


Шутник

Регистрация: 19.11.13
Сообщений: 88
Времянка, разметка

Откатные ворота без опорного столба: откатно-распашные

[^]
Домкрат
11.11.2016 - 14:12
Статус: Offline


Шутник

Регистрация: 19.11.13
Сообщений: 88
Работы начал еще весной, но из-за других дел, погоды и постоянных отзывов на работу из отпуска процесс затянулся.
Фотографий старого забора нет, там смотреть не на что. Его разобрал и из остатков сделал времянку.


Откатные ворота без опорного столба: откатно-распашные

[^]
Домкрат
11.11.2016 - 14:13
Статус: Offline


Шутник

Регистрация: 19.11.13
Сообщений: 88
Под столбы с роликами выкопал и пробурил 1,5 м ямы, а потом еще и забивал столбы около 0,5 м. Столбы из квадратной трубы 60*60.
К нижней части из металлолома приварил вроде анкеров, для надежности.


Откатные ворота без опорного столба: откатно-распашные

[^]
Домкрат
11.11.2016 - 14:13
Статус: Offline


Шутник

Регистрация: 19.11.13
Сообщений: 88
варим анкера

Откатные ворота без опорного столба: откатно-распашные

[^]
Домкрат
11.11.2016 - 14:14
Статус: Offline


Шутник

Регистрация: 19.11.13
Сообщений: 88

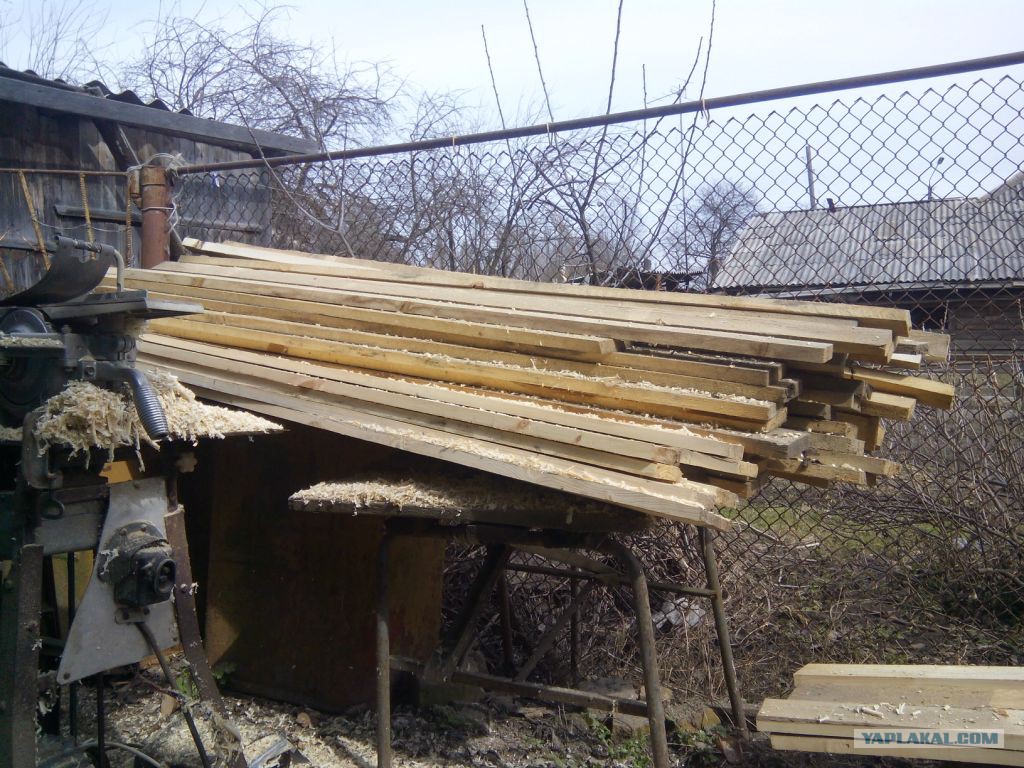

Использовал доску 2000*100*25. Строгал дедовским рубанком, который на удивление работает превосходно!

Откатные ворота без опорного столба: откатно-распашные

[^]
Домкрат
11.11.2016 - 14:14
Статус: Offline


Шутник

Регистрация: 19.11.13
Сообщений: 88
пилим

Откатные ворота без опорного столба: откатно-распашные

[^]
Домкрат
11.11.2016 - 14:15
Статус: Offline


Шутник

Регистрация: 19.11.13
Сообщений: 88
Для эстетики решил штакетник и воротную часть выполнить в едином стиле - под профлист.

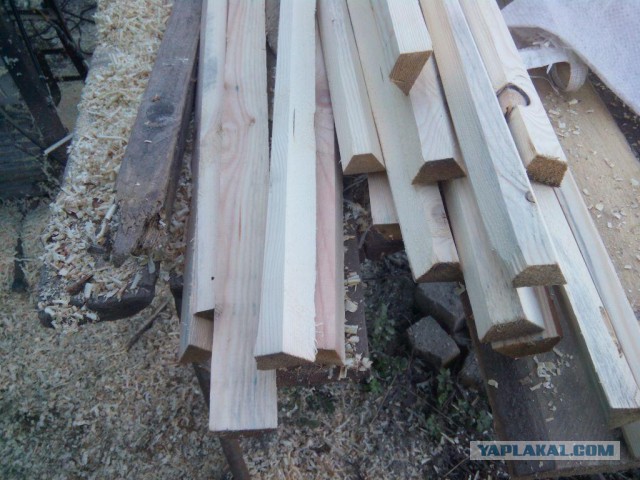

Распустил доски вдоль пополам и срезал два угла.

Откатные ворота без опорного столба: откатно-распашные

[^]
Домкрат
11.11.2016 - 14:16
Статус: Offline


Шутник

Регистрация: 19.11.13
Сообщений: 88

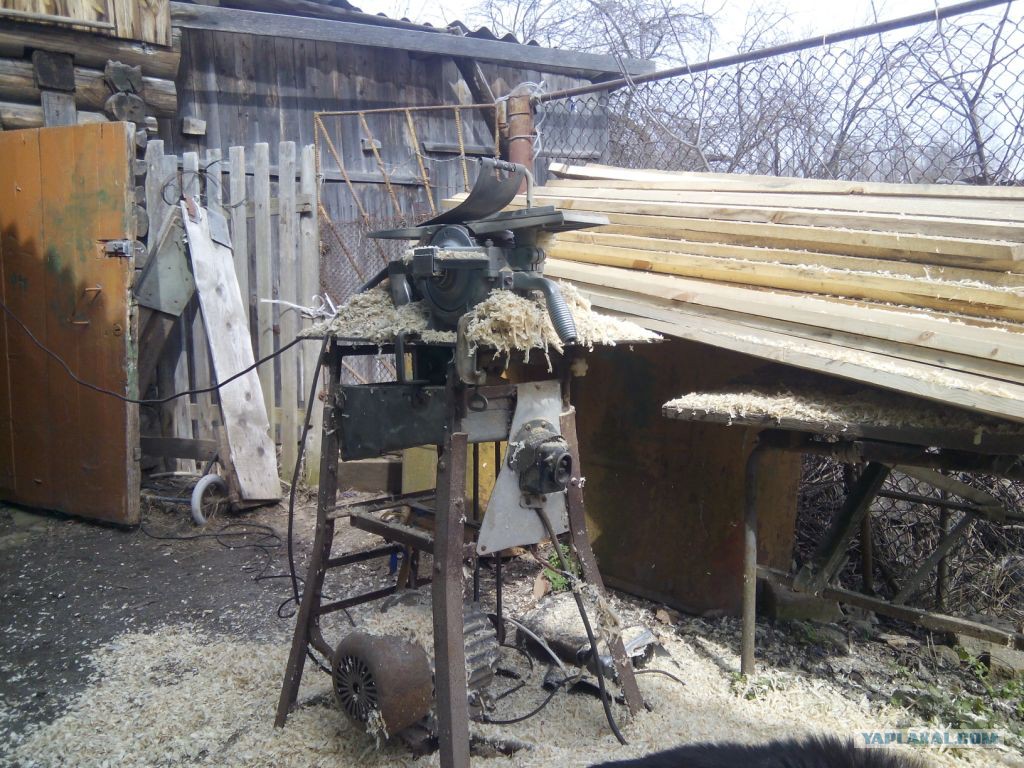

Профессионального инструмента у меня нет, поэтому чем богаты, тем и рады! Главное, что все выполняет свою работу и не ломается.

Откатные ворота без опорного столба: откатно-распашные

[^]
Домкрат
11.11.2016 - 14:16
Статус: Offline


Шутник

Регистрация: 19.11.13
Сообщений: 88

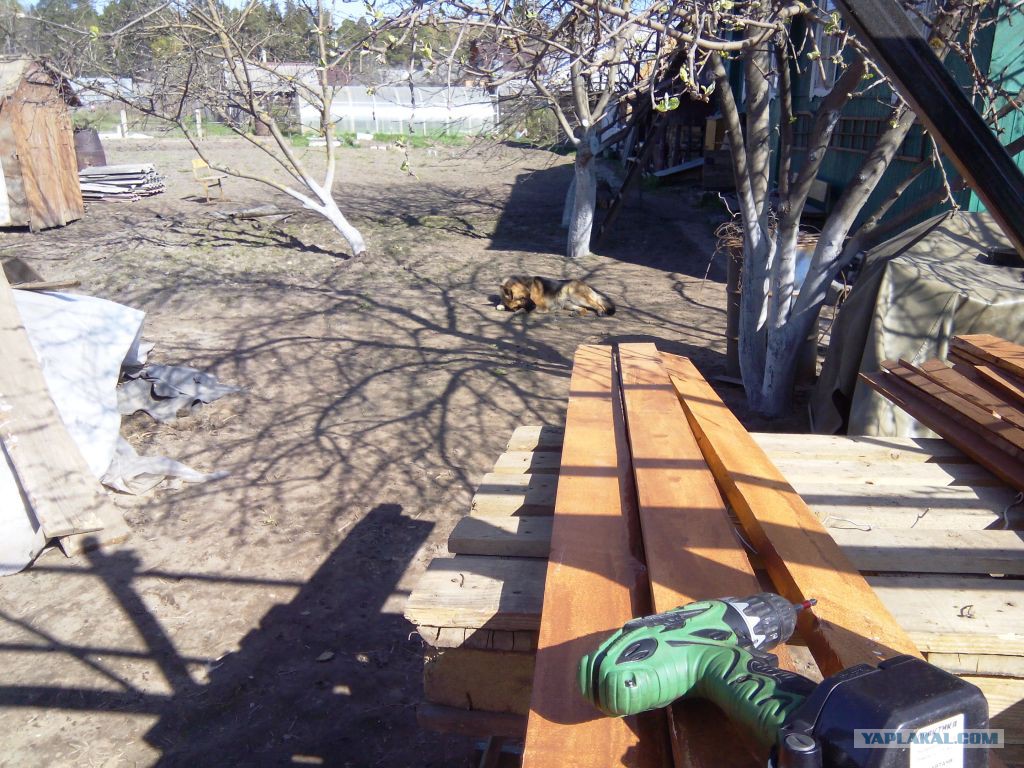

Собакен помогает 

Откатные ворота без опорного столба: откатно-распашные

[^]
Домкрат
11.11.2016 - 14:18
Статус: Offline


Шутник

Регистрация: 19.11.13
Сообщений: 88
Столбы устанавливаем по шнурку и заливаем бетоном. Шаг опорных столбов 2,5 м. Общая длина откатной створки 6 м. Т.е. «полезная» длина 3,5 м.

Откатные ворота без опорного столба: откатно-распашные

[^]
Домкрат
11.11.2016 - 14:19
Статус: Offline


Шутник

Регистрация: 19.11.13
Сообщений: 88

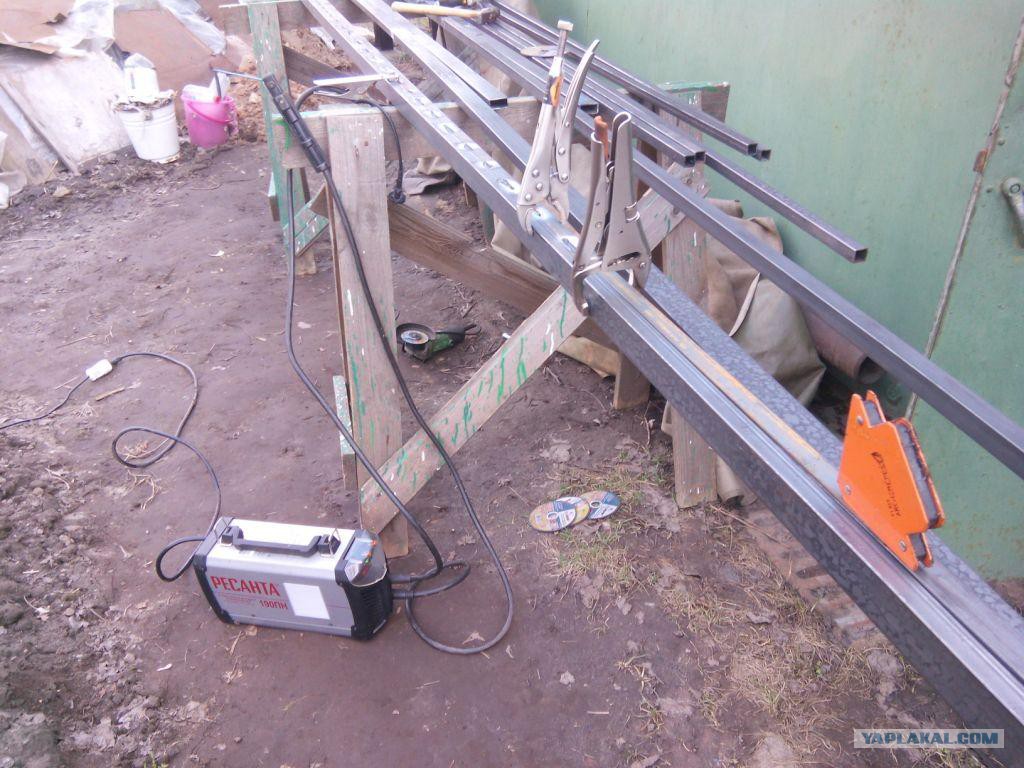

Приступаем к сварке воротин. Для обвязки использовал трубу 40*20, заполнение 30*20 (горизонтальные) и 25*25 *(наклонные и вертикальные).

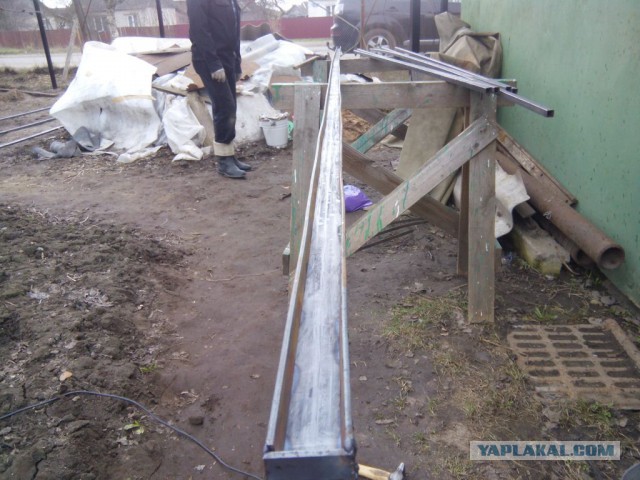

Нижний пояс превратил в швеллер приварив две полосы по бокам. К торцам приварил заглушки и той же полосы. Процесс выглядит не эстетично, поскольку нет нормальной площадки для сварки, огород там, одним словом.


Откатные ворота без опорного столба: откатно-распашные

[^]
Домкрат
11.11.2016 - 14:19
Статус: Offline


Шутник

Регистрация: 19.11.13
Сообщений: 88
еще

Откатные ворота без опорного столба: откатно-распашные

[^]
Домкрат
11.11.2016 - 14:20
Статус: Offline


Шутник

Регистрация: 19.11.13
Сообщений: 88
и еще

Откатные ворота без опорного столба: откатно-распашные

[^]
Домкрат
11.11.2016 - 14:22
Статус: Offline


Шутник

Регистрация: 19.11.13
Сообщений: 88
инспекция осматривает

Откатные ворота без опорного столба: откатно-распашные

[^]
Домкрат
11.11.2016 - 14:23
Статус: Offline


Шутник

Регистрация: 19.11.13
Сообщений: 88
готово, красим

Откатные ворота без опорного столба: откатно-распашные

[^]
Домкрат
11.11.2016 - 14:24
Статус: Offline


Шутник

Регистрация: 19.11.13
Сообщений: 88

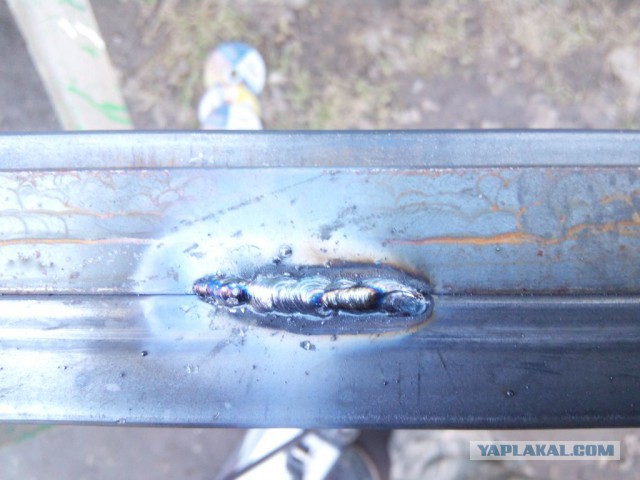

П.с. чукча не сварщик, а самоучка по вашим этим интернетам!

Откатные ворота без опорного столба: откатно-распашные

[^]
Домкрат
11.11.2016 - 14:25
Статус: Offline


Шутник

Регистрация: 19.11.13
Сообщений: 88
Для нижней опоры ворот приварил 2 уголка 35 и установил ролики – колеса на неподвижной площадке. Они на роликовых подшипниках, легко катаются, поэтому не пришлось ничего специально точить.

Откатные ворота без опорного столба: откатно-распашные

[^]
Домкрат
11.11.2016 - 14:26
Статус: Offline


Шутник

Регистрация: 19.11.13
Сообщений: 88
Пес всегда рядом, настоящий друг!

Откатные ворота без опорного столба: откатно-распашные

[^]
Домкрат
11.11.2016 - 14:26
Статус: Offline


Шутник

Регистрация: 19.11.13
Сообщений: 88

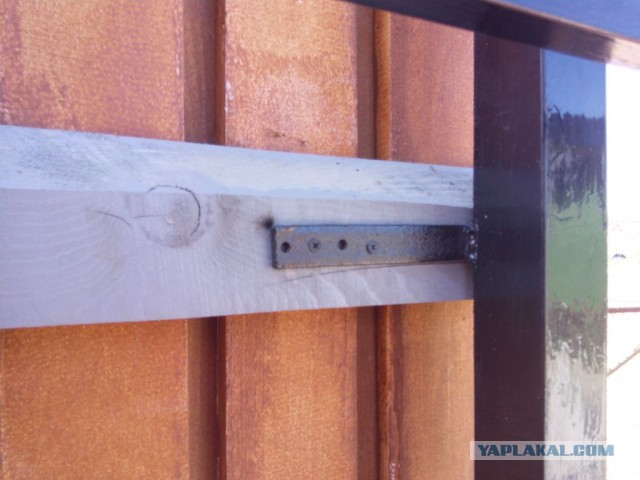

Кто догадался для чего этот спил на прожилине, тот молодец!

Откатные ворота без опорного столба: откатно-распашные

[^]
Домкрат
11.11.2016 - 14:27
Статус: Offline


Шутник

Регистрация: 19.11.13
Сообщений: 88
Прикручиваем штакетник и нащельники.

Откатные ворота без опорного столба: откатно-распашные

[^]
Домкрат
11.11.2016 - 14:28
Статус: Offline


Шутник

Регистрация: 19.11.13
Сообщений: 88
еще

Откатные ворота без опорного столба: откатно-распашные

[^]
Домкрат
11.11.2016 - 14:29
Статус: Offline


Шутник

Регистрация: 19.11.13
Сообщений: 88
Доски покрыты грунтовкой.

Откатные ворота без опорного столба: откатно-распашные

[^]
