Всем привет. Сегодня я расскажу историю изготовления ночника для ребенка. Здоровый полуторагодовалый мужик немного опасается спать в полной темноте, а покупка готового светильника - совершенно не наш метод. Будет 21 фото ужасного качества (сразу же нижайше прошу прощения) и одно видео с результатом работы.

Мастерим  ночник

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
TroLoLobzic
5.10.2016 - 21:30
Статус: Offline


Юморист

Регистрация: 24.06.15
Сообщений: 405
Были сформулированы следующие требования к ночнику:
- должен иметь ненулевую эстетическую ценность;
- должен выполнять свое прямое предназначение - мягко, но достаточно ярко подсвечивать комнату в ночное время, и при этом не мешать спать;
- должен быть безопасен для ребенка и родителей
- должен потреблять небольшое количество электроэнергии

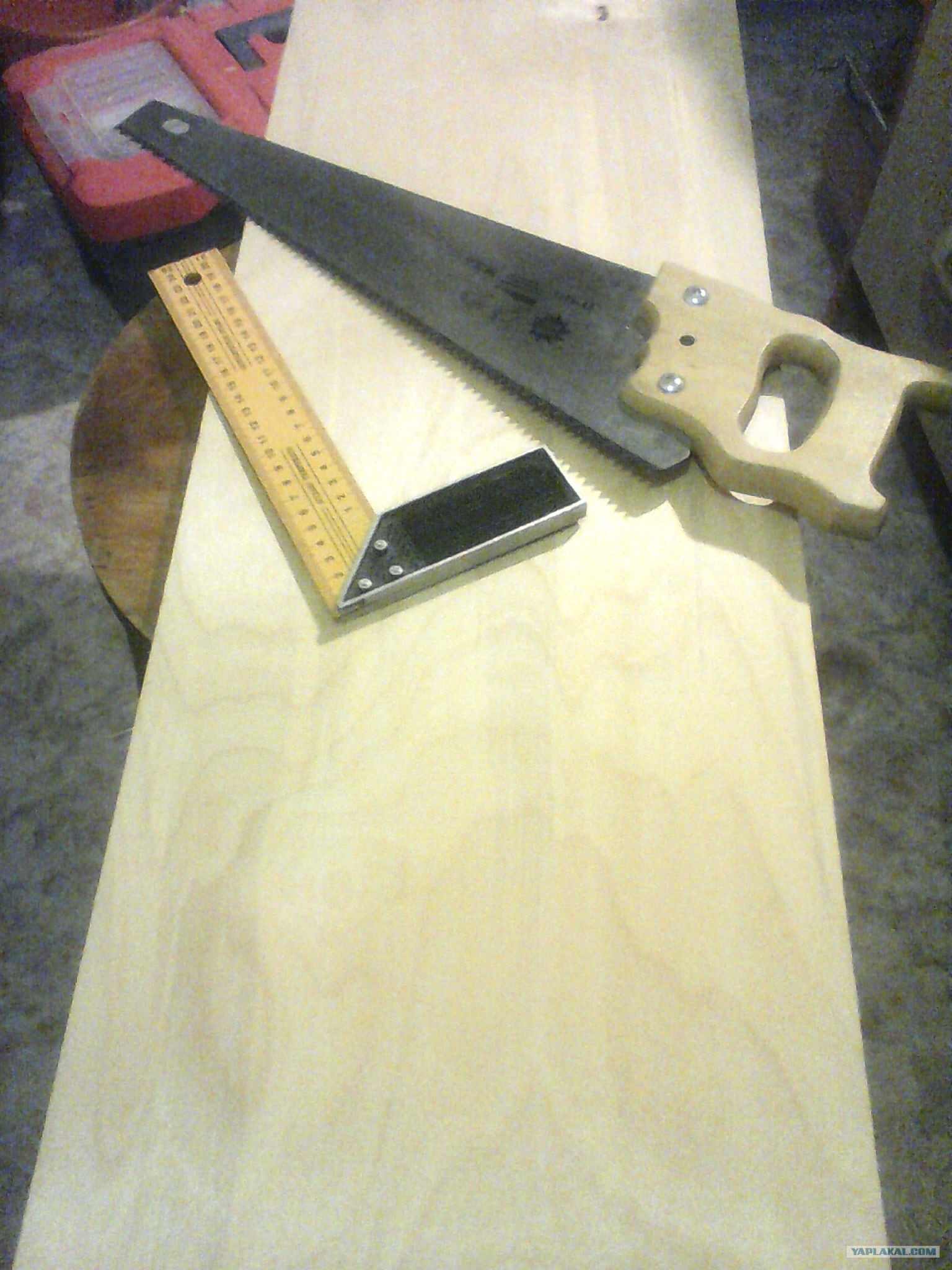

В общем, я взял 5 мм фанеру и отпилил подходящий кусок. На данном фото на фанере уже выполнен набросок карандашом - третий вариант уже.
Кораблик с полными ветра парусами - символично, на мой взгляд - вещь, все-таки, делаем для мальчишки.

Мастерим  ночник

[^]
TroLoLobzic
5.10.2016 - 21:30
Статус: Offline


Юморист

Регистрация: 24.06.15
Сообщений: 405

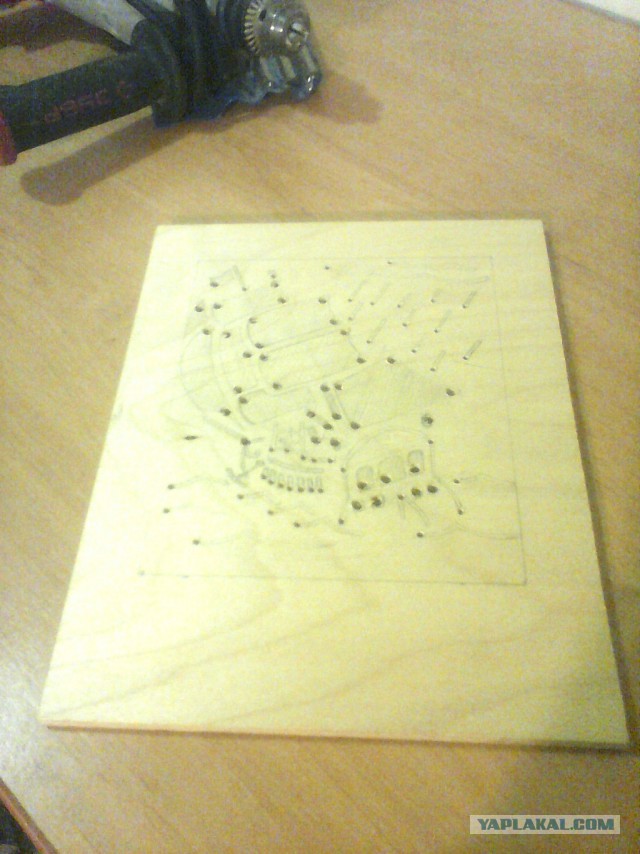

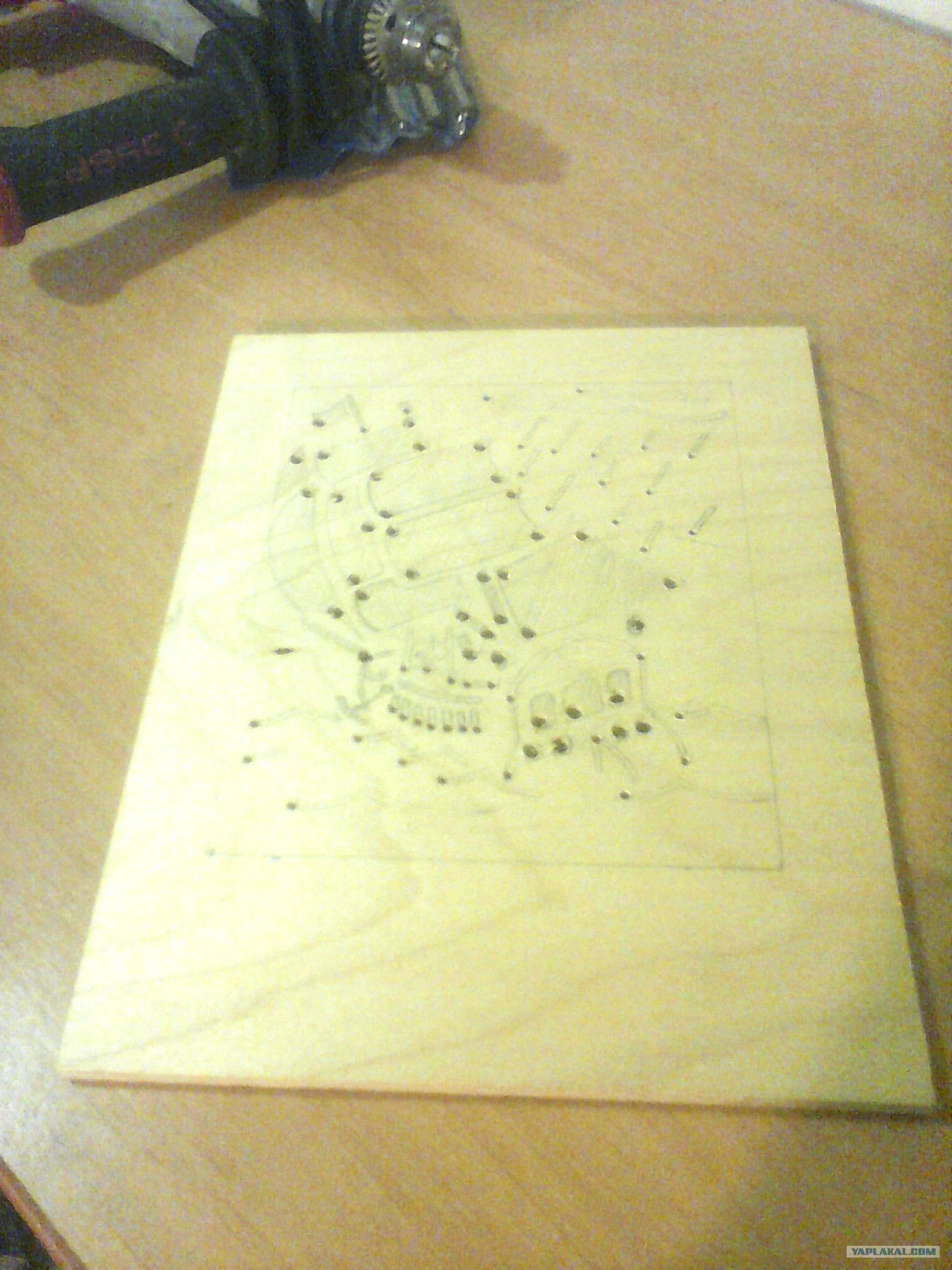

Набросок готов. Берем дрель и сверлим - готовим заготовку к выпиливанию.

Мастерим  ночник

[^]
TroLoLobzic
5.10.2016 - 21:31
Статус: Offline


Юморист

Регистрация: 24.06.15
Сообщений: 405

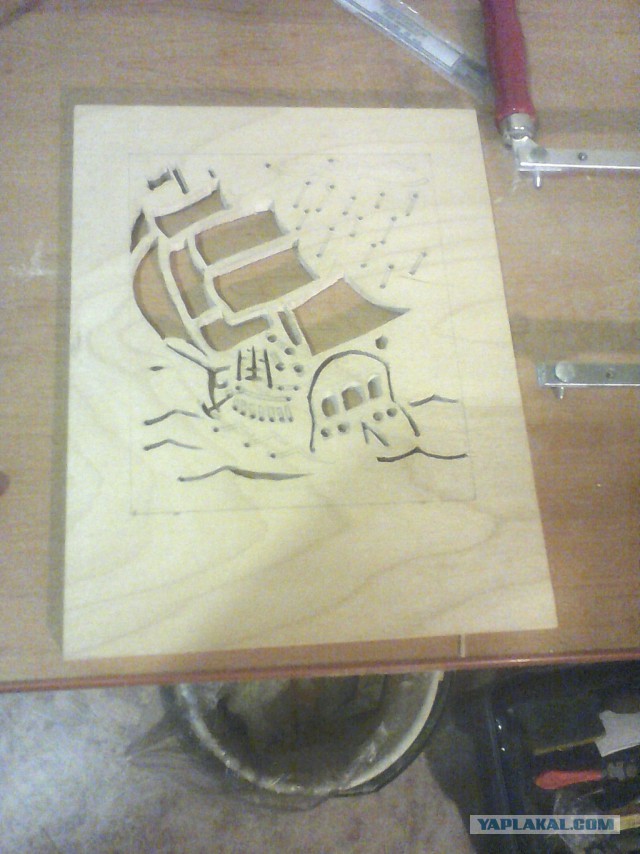

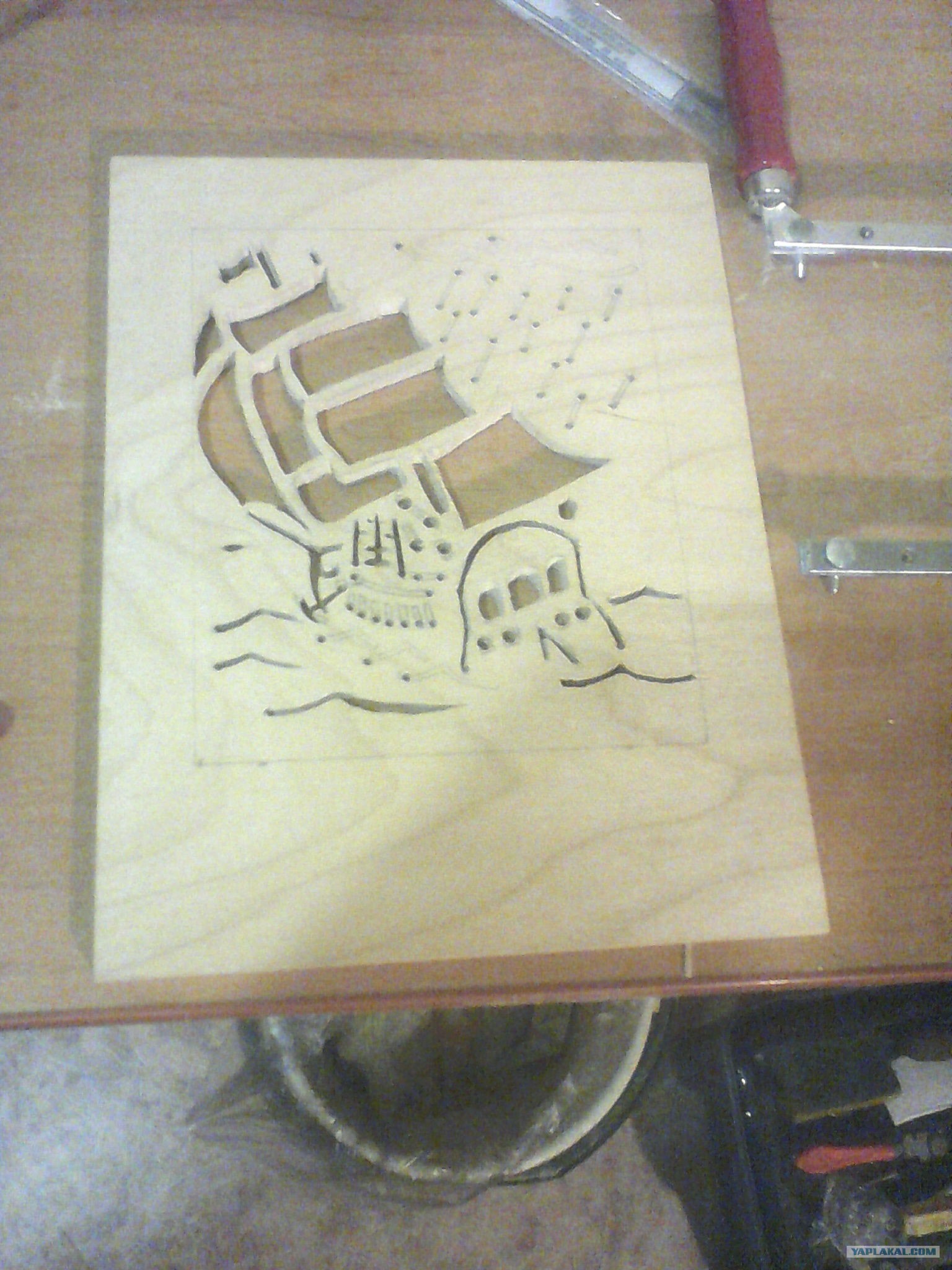

Начинаем выпиливать лобзиком-трололобзиком.

Мастерим  ночник

[^]
TroLoLobzic
5.10.2016 - 21:31
Статус: Offline


Юморист

Регистрация: 24.06.15
Сообщений: 405
Вот как-то так.

Мастерим  ночник

[^]
TroLoLobzic
5.10.2016 - 21:32
Статус: Offline


Юморист

Регистрация: 24.06.15
Сообщений: 405

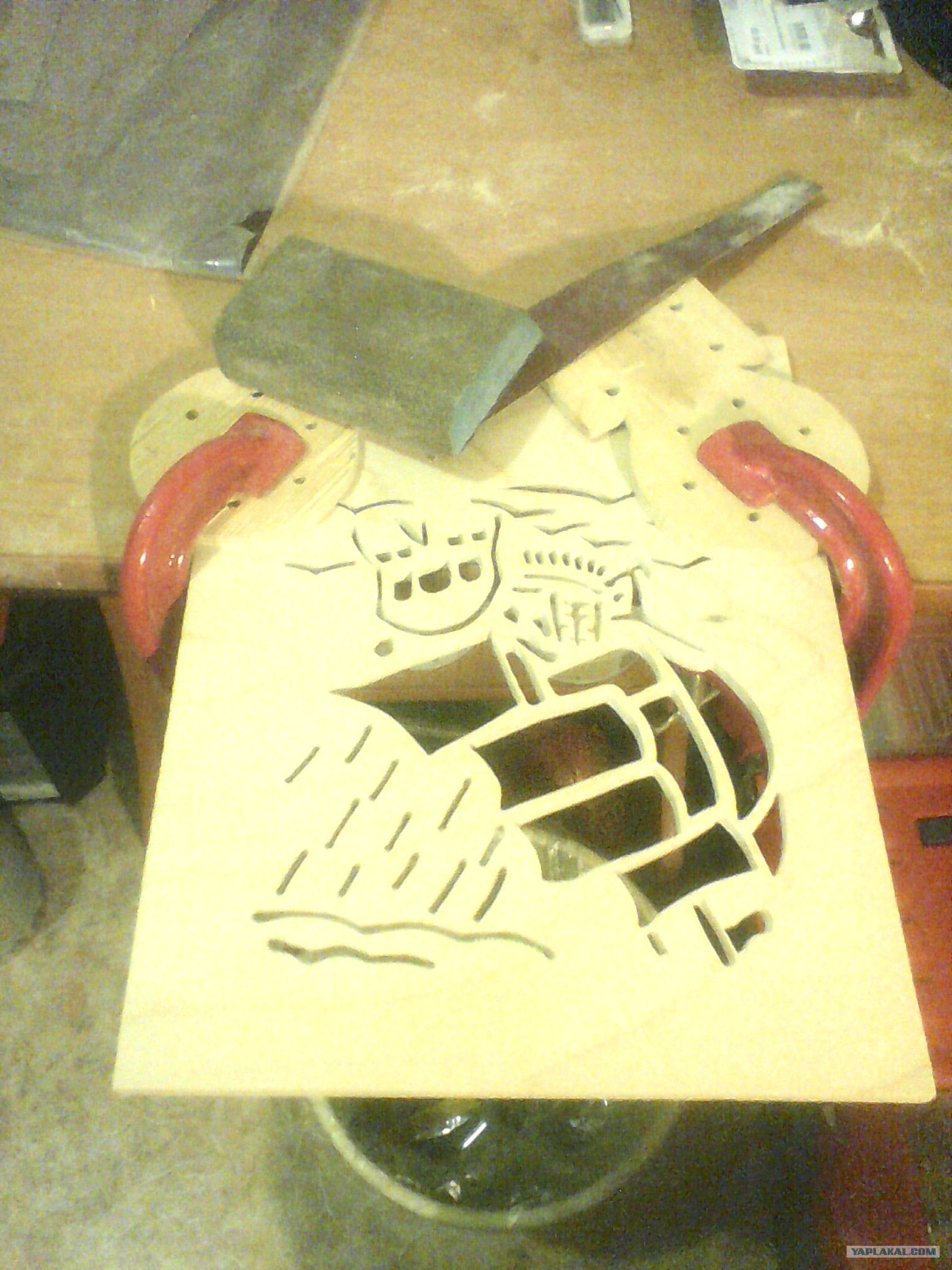

Зажимаем заготовку и зашкуриваем следы выпиливания. В особо узких местах применяем тоненькую полоску наждачной бумаги.

Мастерим  ночник

[^]
TroLoLobzic
5.10.2016 - 21:32
Статус: Offline


Юморист

Регистрация: 24.06.15
Сообщений: 405

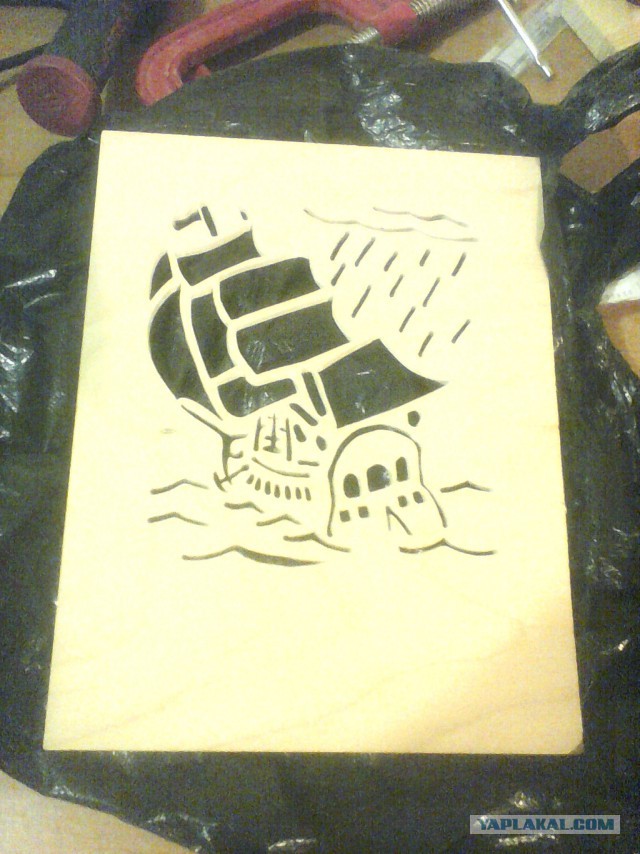

Промежуточный результат. Подложил вниз черный пакет, чтобы было лучше видно.

Мастерим  ночник

[^]
TroLoLobzic
5.10.2016 - 21:32
Статус: Offline


Юморист

Регистрация: 24.06.15
Сообщений: 405

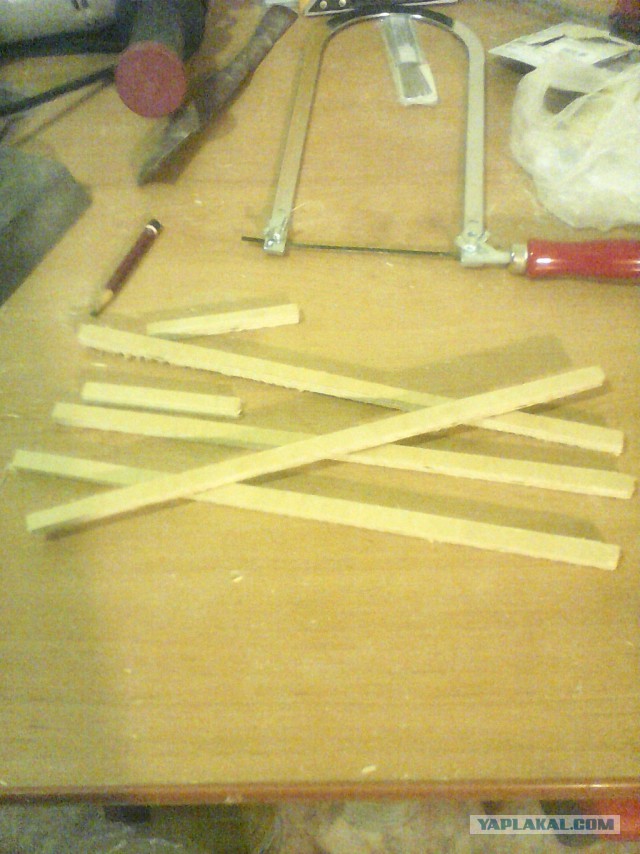

За основной плоскостью будущего ночника должна быть полость, куда спрячется электроначинка. Выпиливаем из оставшегося куска фанеры реечки.

Мастерим  ночник

[^]
TroLoLobzic
5.10.2016 - 21:33
Статус: Offline


Юморист

Регистрация: 24.06.15
Сообщений: 405
И наращиваем из них борт по периметру с внутренней строны с помощью клея.

Мастерим  ночник

[^]
TroLoLobzic
5.10.2016 - 21:33
Статус: Offline


Юморист

Регистрация: 24.06.15
Сообщений: 405
Пока все сохнет, ищем нитки, более всего похожие по цвету на пеньку, и плетем из них декоративный канат.

Мастерим  ночник

[^]
TroLoLobzic
5.10.2016 - 21:33
Статус: Offline


Юморист

Регистрация: 24.06.15
Сообщений: 405
Покрываем заготовку морилкой и лаком, приклеиваем "пеньковый" канатик из нитки и завязываем его на красивый морской узел под названием "Фломандский" (он же - "встречная восьмерка")

Мастерим  ночник

[^]
TroLoLobzic
5.10.2016 - 21:34
Статус: Offline


Юморист

Регистрация: 24.06.15
Сообщений: 405
Внутреннюю полость проклеиваем фольгой (нам нужно, чтобы поверхность отражала как можно больше света) и вставляем оргстекло, вырезанное по размеру. Также были изготовлены опоры-косынки для будущей платы и небольшие стоечки в углах, чтобы светильник не касался стены.

Мастерим  ночник

[^]
TroLoLobzic
5.10.2016 - 21:34
Статус: Offline


Юморист

Регистрация: 24.06.15
Сообщений: 405
Теперь займемся электрической частью. Изначально планировалось, что ночник будет просто светиться, но в решающий момент к списку требований к изделию было добавлено еще одно: "Цвет свечения должен плавно меняться в спокойно-релаксирующем темпе". Покупку сведодиодной ленты и контроллера отметаем сразу. После некоторого количества раздумий, была рождена следующая схема с микроконтроллером Attiny2313, транзисторами 2SC3940 и тремя группами светодиодов по цветам: синий, зеленый и... белый. От RGB-светодиодов я отказался, поскольку так и не нашел подходящих по яркости и размеру.

Мастерим  ночник

[^]
TroLoLobzic
5.10.2016 - 21:35
Статус: Offline


Юморист

Регистрация: 24.06.15
Сообщений: 405
Для пайки использовал макетную плату - изготавливать по технологии ЛУТ как-то не было ни желания, ни возможности. Возможно, в будущем все-таки изготовлю, ну а пока - макетка. Синие и зеленые светодиоды - отечественные КИПД, белые - китайские Betlux.

Мастерим  ночник

[^]
TroLoLobzic
5.10.2016 - 21:35
Статус: Offline


Юморист

Регистрация: 24.06.15
Сообщений: 405
Внимательно изучив даташит по Attiny2313, реализуем программный ШИМ...

Мастерим  ночник

[^]
TroLoLobzic
5.10.2016 - 21:36
Статус: Offline


Юморист

Регистрация: 24.06.15
Сообщений: 405
Пишем Makefile...

Мастерим  ночник

[^]
TroLoLobzic
5.10.2016 - 21:36
Статус: Offline


Юморист

Регистрация: 24.06.15
Сообщений: 405
Собираем. На выхлопе получаем hex-файл с программой для микроконтроллера.

Мастерим  ночник

[^]
TroLoLobzic
5.10.2016 - 21:36
Статус: Offline


Юморист

Регистрация: 24.06.15
Сообщений: 405
Программатор я одолжил у коллеги. Правда пришлось спаять небольшой переходничок для ISP и питания (на фото справа).

Мастерим  ночник

[^]
TroLoLobzic
5.10.2016 - 21:37
Статус: Offline


Юморист

Регистрация: 24.06.15
Сообщений: 405
Проверяем потребление. Максимум - 130 мА, минимум - 60 мА.

Мастерим  ночник

[^]
TroLoLobzic
5.10.2016 - 21:37
Статус: Offline


Юморист

Регистрация: 24.06.15
Сообщений: 405

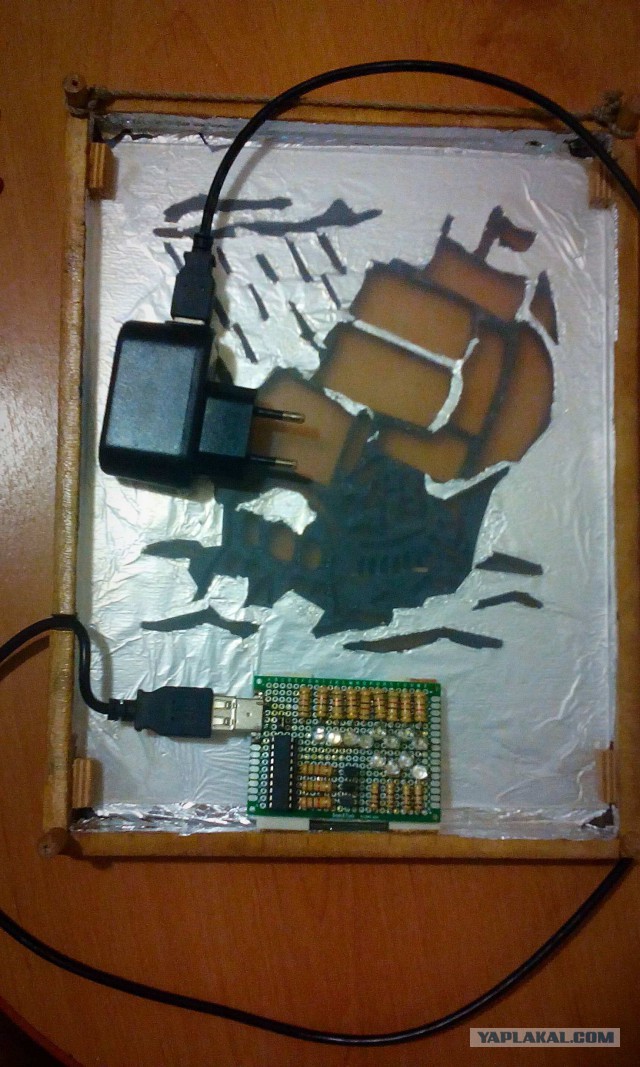

Крепим плату на двусторонний скотч на заранее подготовленные полочки-косынки, чтобы свет от светодиодов падал на стену под углом.

Мастерим  ночник

[^]
TroLoLobzic
5.10.2016 - 21:38
Статус: Offline


Юморист

Регистрация: 24.06.15
Сообщений: 405

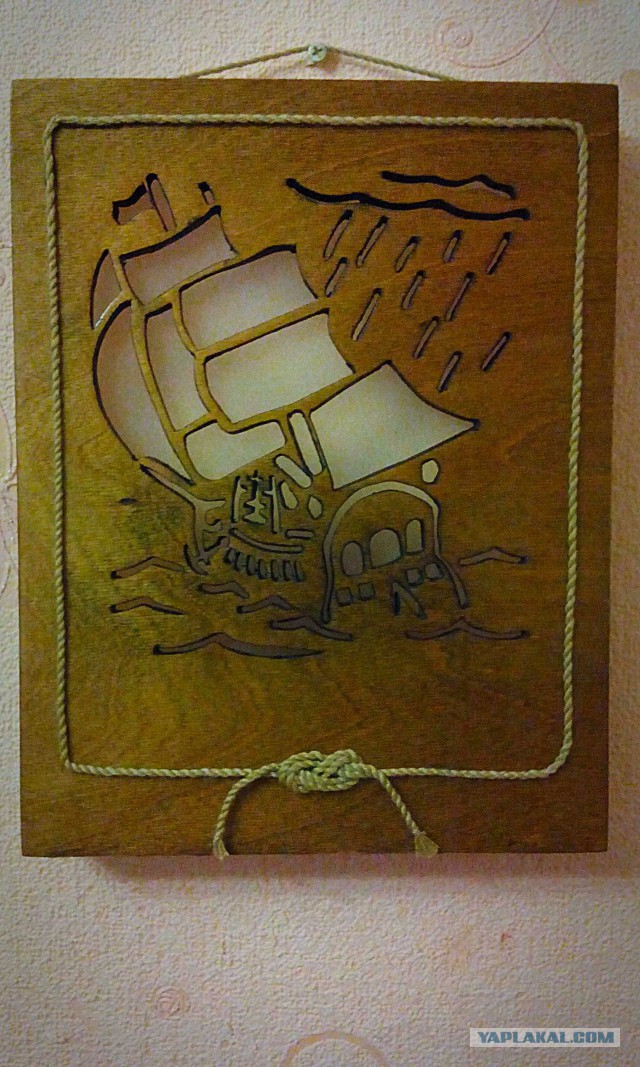

Собственно, вешаем на стену. В ночное время подключаем китайский зарядник, от которого и питается ночник.

Мастерим  ночник

[^]
TroLoLobzic
5.10.2016 - 21:39
Статус: Offline


Юморист

Регистрация: 24.06.15
Сообщений: 405
На этом все.

[^]
