Мастерим трубогиб

Преамбула.
В прошлом году был приобретен земельный участок.
Надо обустраивать потихоньку. Вводная от жены "Не хочу быть владычицей морскою- хочу теплицу из поликарбоната!".
Посмотрев и оценив местный рынок теплиц готовых - принял решение делать сам.
Ну соответственно нужно приспособление для гибки профильной трубы.
Накидал проект. (Будет 10 фото. прошу не ломать!)

Начал реализовывать трубогиб своей мечты. Из куска уголка на 60 (другого не было.) сделал швеллер.

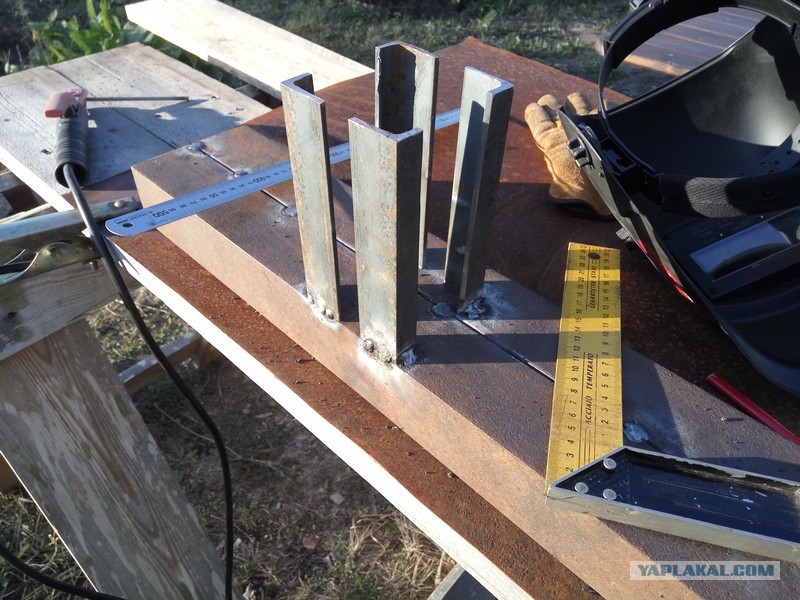

Из уголка на 35 сделал центральные направляющие. Одну сторону у каждого уголка сузил до 20мм.

Из куска водопроводной трубы сделал крепление для подшипников центрального вала. Резал по синей изоленте (куда ж без нее) у нее как раз ширина равна ширине подшипника.

Само крепление . Готово к сварке.

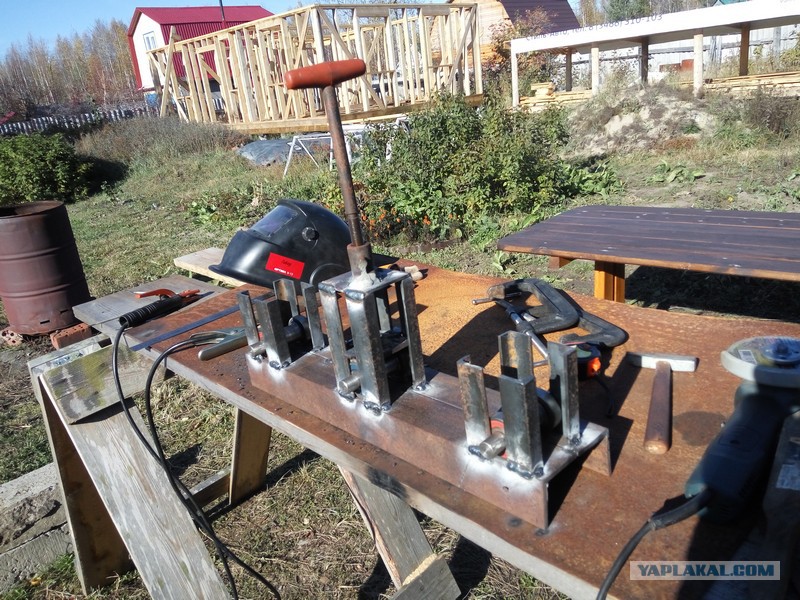

Собрал узел центрального вала приварив все к площадке .

Собрал. В качестве центрального винта взял винт и гайку от старого трубореза. Можно взять от струбцины подходящего размера взять.
Слева и справа приварил посадочные места для ведущих валов.

К валам приварил звездочки ГРМ от неведомого мне автомобиля. Возможно от ГАЗели. Из 2-х цепей сделал нужной длины. Собрал.

Приварил ручку. На фото видно плохо. Вставил кусок профильной и вперед.
Результат:

Ну и итог работы :
Крутить легко. Труба не проскальзывает.
Естественно, остается прямой кусок трубы с 2-х концов, равный расстоянию от бокового до центрального вала.
Для закручивания центрального вала особых усилий не надо.
В наличии был кусок профильной 20х20х1,5 длиной около 1.3 метра. Согнул в дугу с радиусом около метра.
Без замятий.
Т. е. в исходном виде гнуть дуги для теплицы достаточно. там радиус около 1,8 метра.
Для расстояния между валами в 50 см. Достаточно продавить трубу на 1,6 см всего.
Если нужен будет маленький радиус, то 2 пути:
1. Приподнять боковые валы. В моем случае -просто подложить под подшипники кусок той же трубы профильной.
2. Приварить еще пару направляющих ближе к центру. Но тогда будет труднее продавить.

Смета:
Валы на заказ - 1000 руб.
Подшипники 6 шт по 80 руб. 480 р.
Звездочки и цепи - за спасибо от друга с СТО.

В планах:
Зачистить и облагородить сварные швы. Покрасить. Накупить трубы на теплицу. Но это все весной уже. Сезон закрыт...
Все! Пиннайте!!

это не трубогиб, а вальцы по сути

ПС: годный аппаратик

Это сообщение отредактировал наебенился - 3.10.2016 - 09:24

Нормально. Теперь можешь ставить на поток, и изготавливать теплицы на продажу)))

Отправлено с мобильного приложения - Forum Talker

а покрупнее чего пробовал? 30-й, 40-й профиль?
И еще бы фото со стороны цепи - там натяжник какой посередине или она так провисает?

Это сообщение отредактировал raftman - 3.10.2016 - 09:28

Рвение похвально,
Но работать эта ебулда будет плохо, т.к. имеем целый ряд ошибочных решений, как то:
1. маленький диаметр самих роликов. Новая нержавая труба будет буксовать.
2. очень слабые корпуса на центральных подшипниках, к тому-же нет фиксации от осевого смещения подшипников в корпусах
3. откровенно стрёмные узлы крепления боковых подшипников, подшипник должен быть запрессован в корпус, от точечного приложения нагрузки его обойма может лопнуть.
4. прямой привод. Будет довольно тяжело крутить, длинная ручка конечно решает, но не удобна.
5. большое расстояние между роликами и малое расстояние от их верха до станины. Согнуть что-то маленьким радиусом будет невозможно,

Это сообщение отредактировал АМАЛКЕР - 3.10.2016 - 09:26

Весной озолотишься, только объяву кинь в дачном поселке.

Хорошая машинка, можно в серию после пары доработок. И я бы покрасил, еще пригодится в будущем, вдруг соседи по дачи захотят арендовать.

после сварки рекомендуют всю конструкцию протомить ночь в подходящей яме
на дне на слое крупного песка прожигается костер до седых углей, изделие ставится на подставки не касаясь углей и плотно укутывается на ночь
прочность возрастает

За, что тебя пинать-то мил человек?
Могу только сказать!

Классный прибор получился , как говориться из "говна и палок"

А, что бы уменьшить размер "недогнутостей" можно поставить дополнительный ролик, хотя бы на одну сторону.

МА-ЛА-ДЕС!
пригодится!

Работает? Ну и славно. Молодец.
Одного не понял, зачем вертикальные центральные направляющие опиливал? А почему бы их просто не разнести, оставив между ними нужное расстояние?

АМАЛКЕР
вполне себе рабочая вундервафля.
радиус примерно 1 метр вполне справится на профилях 15х15 или 20х20...

АМАЛКЕР, крутил. крутить легко.Легче, чем хрящи через мясорубку.
Осевое смещение - направляющие не дают. Да, люфт есть, но минимальный.
Да , можно купить подшипники с креплением, но это уже совсем другие деньги. А мне приходится держаться.
По радиусу. В данном исполнении можно согнуть в 1 метр. Задача - около 2-х.
Да, можно сделать прецизионный аппарат с допусками до долей миллиметра.
Но есть принцип разумной достаточности.

Несомненно как-то работать она будет.
Но технической красоты в ней нет, и неправильным подходом к проектированию ее лишили 80% функционала и надежности.

Уголок- 35ка. Ширина подшипника 20. Подшипники поджимаются сбоку направляющими.

А где видео?
