Давно хотел сотворить фрикционник, до дыр просмотрел ролики на трубе. На ганзе изучил темы a.samarina, а железяки подходящей все нет. Но вот, Илья кинул клич всем желающим поковать, а приехал только я. И под моим чутким руководством Ily_a выковал клинок. За ним, повторяя его действия, я сваял из того же подшипника, второй клин. Его очередь еще не настала.
Пока я плющил железяку и так и эдак, у Ily_a иногда возникало желание дать мне подзатыльник, но он сдерживался.


Как я делал фрикционный складень.

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
НосительЧуши
30.07.2016 - 00:59
Статус: Offline


Шутник

Регистрация: 20.07.16
Сообщений: 84
фотка два

Как я делал фрикционный складень.

[^]
НосительЧуши
30.07.2016 - 01:00
Статус: Offline


Шутник

Регистрация: 20.07.16
Сообщений: 84

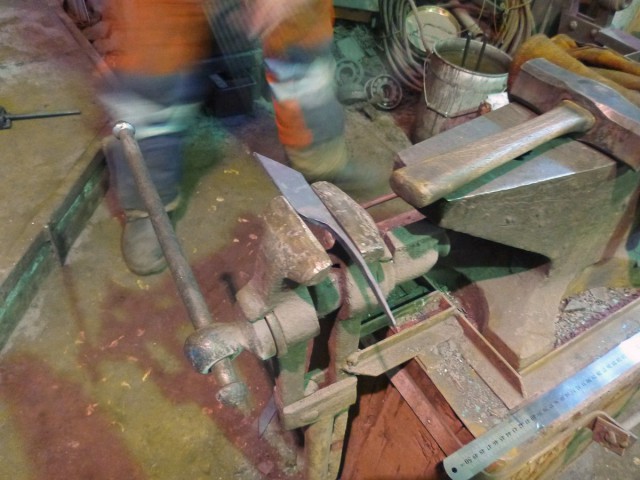

фотка три

Как я делал фрикционный складень.

[^]
НосительЧуши
30.07.2016 - 01:00
Статус: Offline


Шутник

Регистрация: 20.07.16
Сообщений: 84
четвертая фотка

Как я делал фрикционный складень.

[^]
НосительЧуши
30.07.2016 - 01:00
Статус: Offline


Шутник

Регистрация: 20.07.16
Сообщений: 84

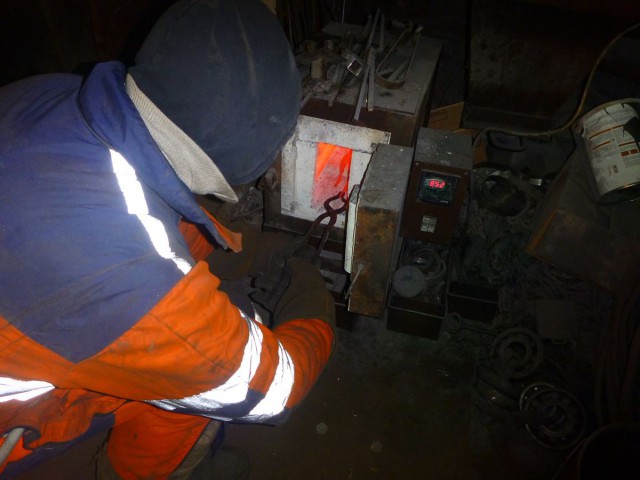

закалка клинка

Как я делал фрикционный складень.

[^]
НосительЧуши
30.07.2016 - 01:01
Статус: Offline


Шутник

Регистрация: 20.07.16
Сообщений: 84
кунаем в масло

Как я делал фрикционный складень.

[^]
НосительЧуши
30.07.2016 - 01:01
Статус: Offline


Шутник

Регистрация: 20.07.16
Сообщений: 84

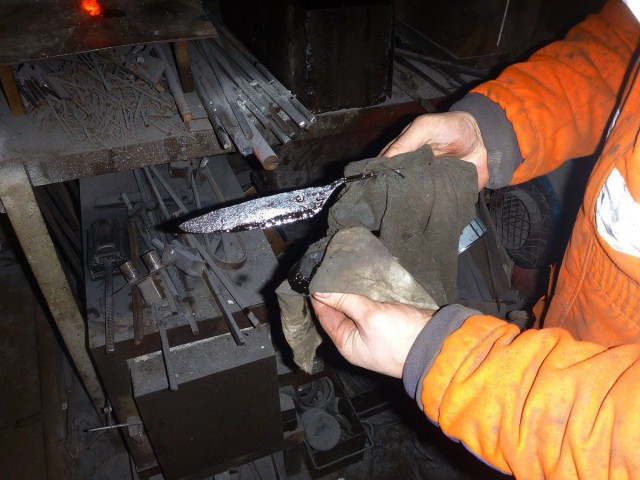

вот он, закаленый

Как я делал фрикционный складень.

[^]
НосительЧуши
30.07.2016 - 01:02
Статус: Offline


Шутник

Регистрация: 20.07.16
Сообщений: 84
теперь отпуск стали

Как я делал фрикционный складень.

[^]
НосительЧуши
30.07.2016 - 01:02
Статус: Offline


Шутник

Регистрация: 20.07.16
Сообщений: 84
готовый к издевательствам клинок

Как я делал фрикционный складень.

[^]
НосительЧуши
30.07.2016 - 01:03
Статус: Offline


Шутник

Регистрация: 20.07.16
Сообщений: 84
шаблон по которому надо вырезать

Как я делал фрикционный складень.

[^]
НосительЧуши
30.07.2016 - 01:03
Статус: Offline


Шутник

Регистрация: 20.07.16
Сообщений: 84
Ободрал я клин уже у себя в норе, старался пятку сделать ровно, но руками не очень вышло, благо клепки сожмут и не дадут крутиться клинку. Рисунки были готовы сразу после ковки, после обдирки и придания формы прорисовал подробнее. А дальше дело техники.


Как я делал фрикционный складень.

[^]
НосительЧуши
30.07.2016 - 01:03
Статус: Offline


Шутник

Регистрация: 20.07.16
Сообщений: 84
все рисую

Как я делал фрикционный складень.

[^]
НосительЧуши
30.07.2016 - 01:04
Статус: Offline


Шутник

Регистрация: 20.07.16
Сообщений: 84
правда красавец

Это сообщение отредактировал НосительЧуши - 30.07.2016 - 01:05

Как я делал фрикционный складень.

[^]
НосительЧуши
30.07.2016 - 01:04
Статус: Offline


Шутник

Регистрация: 20.07.16
Сообщений: 84
За техникой сходил к Stas77, он обладая техникой распиловки, отчекрыжил ровнехонько нужные кусочки от доски амаранта. Самому то мне лениво пилить, да и ровно нужно.

Как я делал фрикционный складень.

[^]
НосительЧуши
30.07.2016 - 01:05
Статус: Offline


Шутник

Регистрация: 20.07.16
Сообщений: 84
насверлил отверстий

Как я делал фрикционный складень.

[^]
НосительЧуши
30.07.2016 - 01:06
Статус: Offline


Шутник

Регистрация: 20.07.16
Сообщений: 84
шлифанул

Как я делал фрикционный складень.

[^]
НосительЧуши
30.07.2016 - 01:06
Статус: Offline


Шутник

Регистрация: 20.07.16
Сообщений: 84
бронза для шайб

Как я делал фрикционный складень.

[^]
НосительЧуши
30.07.2016 - 01:06
Статус: Offline


Шутник

Регистрация: 20.07.16
Сообщений: 84
вырезал ножницами

Как я делал фрикционный складень.

[^]
НосительЧуши
30.07.2016 - 01:07
Статус: Offline


Шутник

Регистрация: 20.07.16
Сообщений: 84
обточил на точиле

Как я делал фрикционный складень.

[^]
НосительЧуши
30.07.2016 - 01:08
Статус: Offline


Шутник

Регистрация: 20.07.16
Сообщений: 84

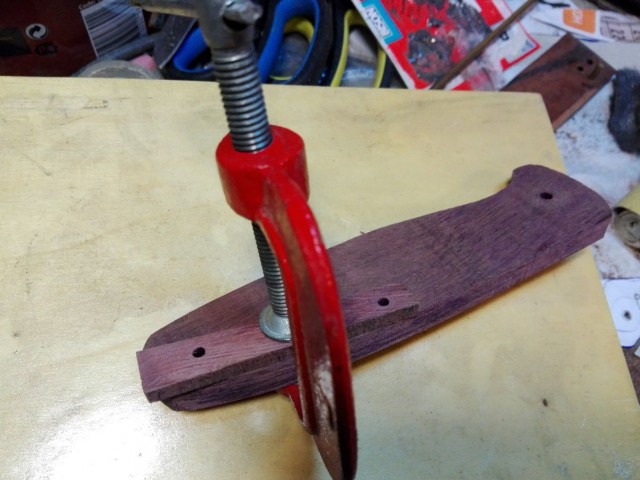

приклеил спейсер

Как я делал фрикционный складень.

[^]
НосительЧуши
30.07.2016 - 01:09
Статус: Offline


Шутник

Регистрация: 20.07.16
Сообщений: 84
обточил спейсер

Как я делал фрикционный складень.

[^]
НосительЧуши
30.07.2016 - 01:10
Статус: Offline


Шутник

Регистрация: 20.07.16
Сообщений: 84
Отработал механику на обрезке деревяшки, а клепки на еще меньшем обрезке. Прутки использовал латунные, шайбы стальные оцинкованные.
Накосячил я конечно - отверстия для штифтов задумал слишком близко к спинке, да потом еще лишнего срезал . Это потом аукнулось, когда клепки ставил.
Ямку для хвоста вырезал борами дремеля, тут тоже накосячил. Шайбы из бронзовия вырезал. Весь процесс виден на фото и без пояснений. С полировкой не морочился, не к чему тут шик и блеск.

Как я делал фрикционный складень.

[^]
НосительЧуши
30.07.2016 - 01:10
Статус: Offline


Шутник

Регистрация: 20.07.16
Сообщений: 84

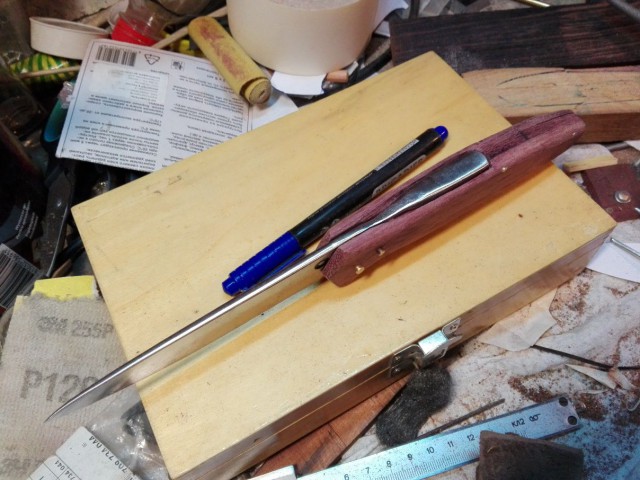

отсекаю лишнее

Как я делал фрикционный складень.

[^]
НосительЧуши
30.07.2016 - 01:11
Статус: Offline


Шутник

Регистрация: 20.07.16
Сообщений: 84

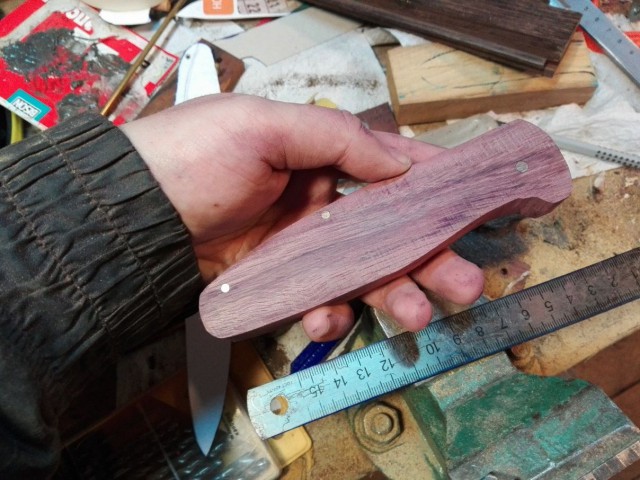

почти готово

Как я делал фрикционный складень.

[^]
НосительЧуши
30.07.2016 - 01:11
Статус: Offline


Шутник

Регистрация: 20.07.16
Сообщений: 84

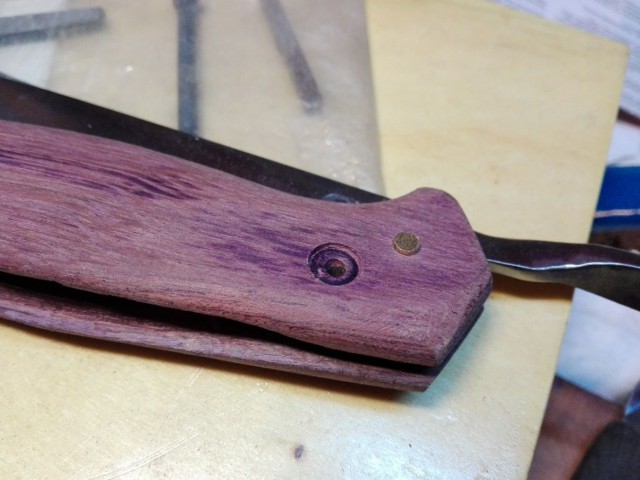

для шайб насверлил ямок
