Как известно, зима - не самый лучший период для проведения строительных работ-но мы же ЯПовцы!!! rulez.gif
Сегодня мы с вами займемся установкой отопительно-варочной печи и дымохода к ней!
Вопросы и комментарии приветствуются.
Приглашаем желающих в наши стройные ряды brake.gif -пишите в личку.
Поехали! cheer.gif

Задача: требуется установить печь Бавария-Призматик в жилой двухэтажный дом.
Печь будет стоять на первом этаже.
Дымоход проходит через одно межэтажное перекрытие и металлическую кровлю.

39 фото

Внешний вид дома на фото

Установка печи в доме

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
kranig
22.02.2016 - 23:49
Статус: Offline


Юморист

Регистрация: 2.12.11
Сообщений: 462
Приступаем к подготовке основания.
Под печь запланирована керамическая плитка- она негорючая, да и вообще красиво!!!


Установка печи в доме

[^]
kranig
22.02.2016 - 23:50
Статус: Offline


Юморист

Регистрация: 2.12.11
Сообщений: 462

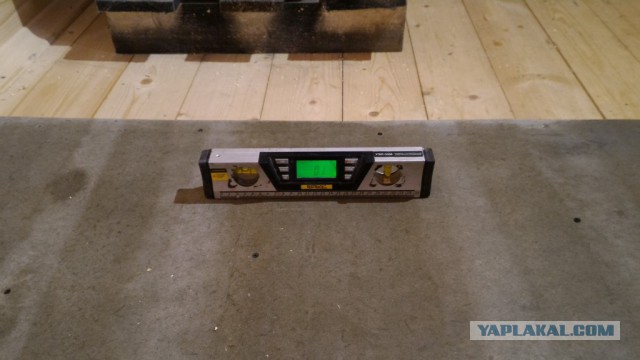

Полы в доме более-менее ровные.
Прикручиваем к полу ЦСП в два слоя.


Установка печи в доме

[^]
kranig
22.02.2016 - 23:50
Статус: Offline


Юморист

Регистрация: 2.12.11
Сообщений: 462
Поверхность предварительно грунтуем


Установка печи в доме

[^]
kranig
22.02.2016 - 23:54
Статус: Offline


Юморист

Регистрация: 2.12.11
Сообщений: 462

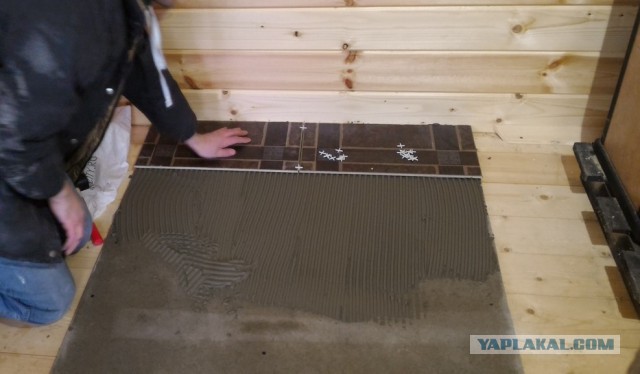

Приступаем к укладке плитки.
Размер основания под печь: 1000*1250 мм


Установка печи в доме

[^]
kranig
22.02.2016 - 23:55
Статус: Offline


Юморист

Регистрация: 2.12.11
Сообщений: 462

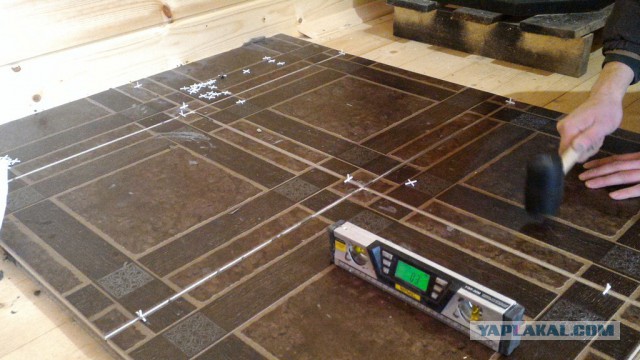

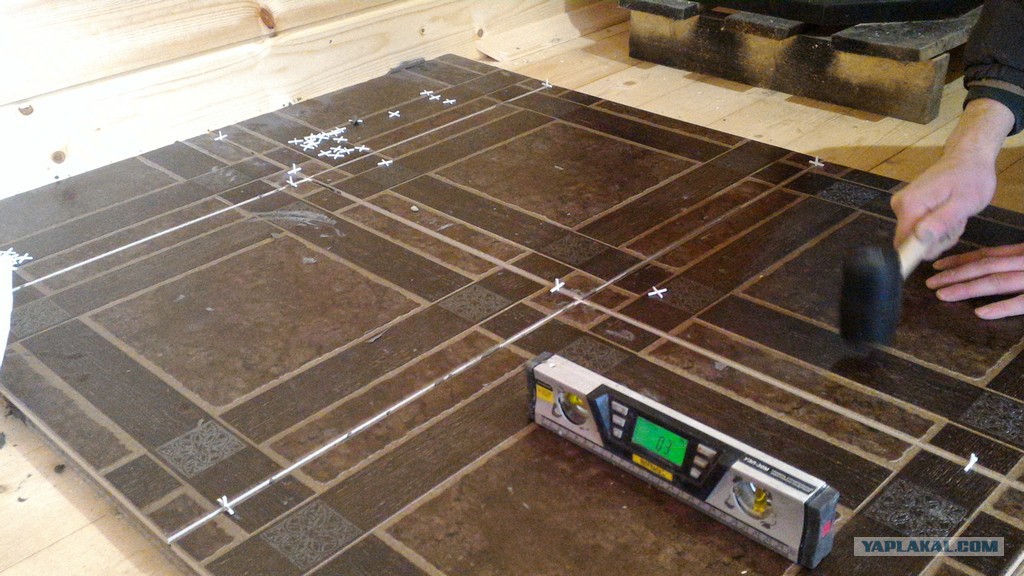

Плитка уложена!
Добиваемся идеального уровня при помощи киянки smile.gif


Установка печи в доме

[^]
kranig
22.02.2016 - 23:55
Статус: Offline


Юморист

Регистрация: 2.12.11
Сообщений: 462
Вот так выглядит основание после затирки швов.
Уезжаем на двое суток-даем плитке "встать".


Установка печи в доме

[^]
kranig
22.02.2016 - 23:56
Статус: Offline


Юморист

Регистрация: 2.12.11
Сообщений: 462
Еще до укладки плитки мы вырезали отверстие 500*500 мм в потолочном перекрытии.
Дымоход пройдет посередине между двумя лагами.


Установка печи в доме

[^]
kranig
22.02.2016 - 23:58
Статус: Offline


Юморист

Регистрация: 2.12.11
Сообщений: 462
Обшиваем базальтовым картоном отверстие по периметру.


Установка печи в доме

[^]
kranig
22.02.2016 - 23:59
Статус: Offline


Юморист

Регистрация: 2.12.11
Сообщений: 462
Теперь приступим к изготовлению противопожарной стены за печью.
Режем в размер направляющие


Установка печи в доме

[^]
kranig
22.02.2016 - 23:59
Статус: Offline


Юморист

Регистрация: 2.12.11
Сообщений: 462

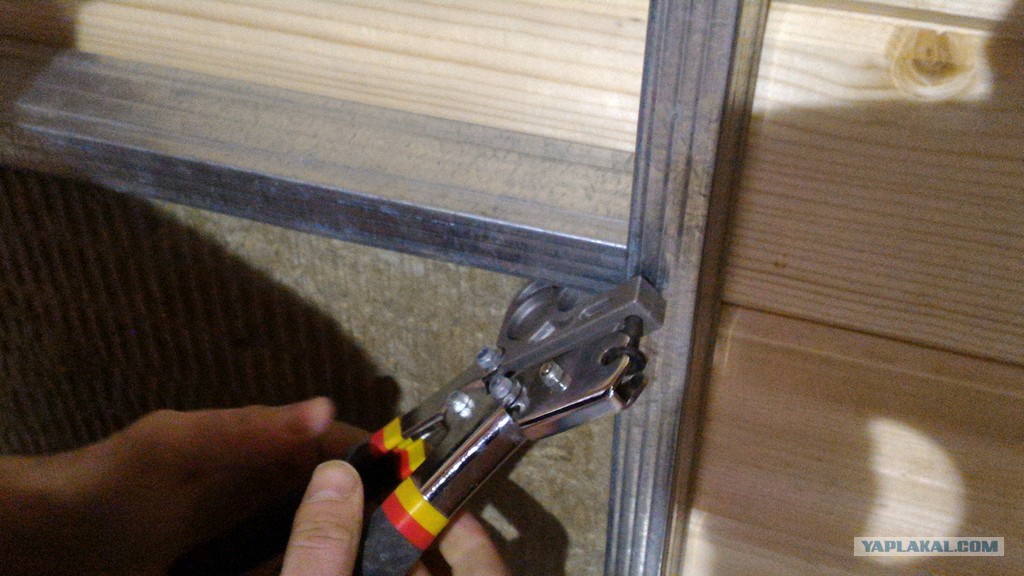

Размер каркаса 2700*1000 мм


Установка печи в доме

[^]
kranig
23.02.2016 - 00:00
Статус: Offline


Юморист

Регистрация: 2.12.11
Сообщений: 462

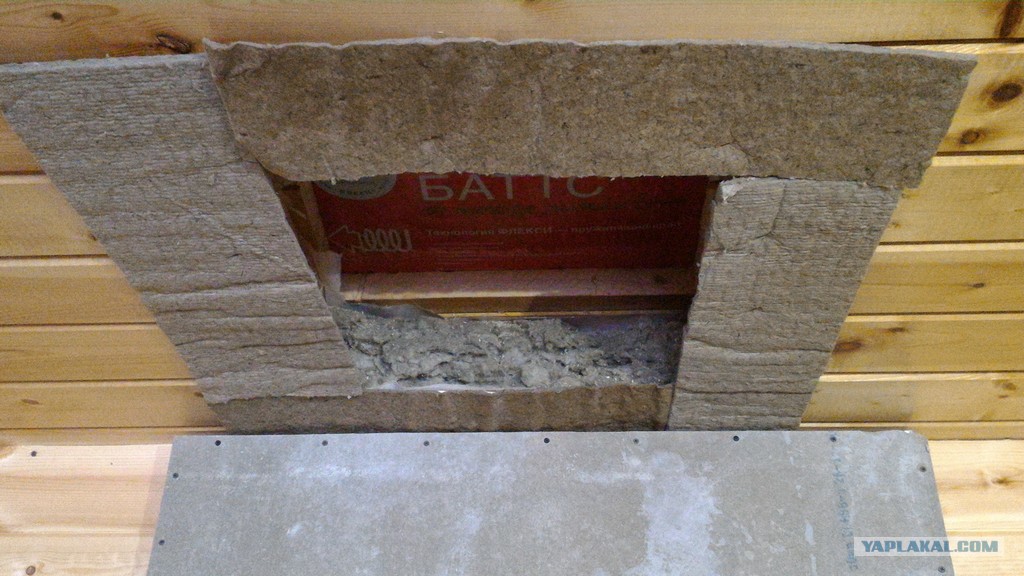

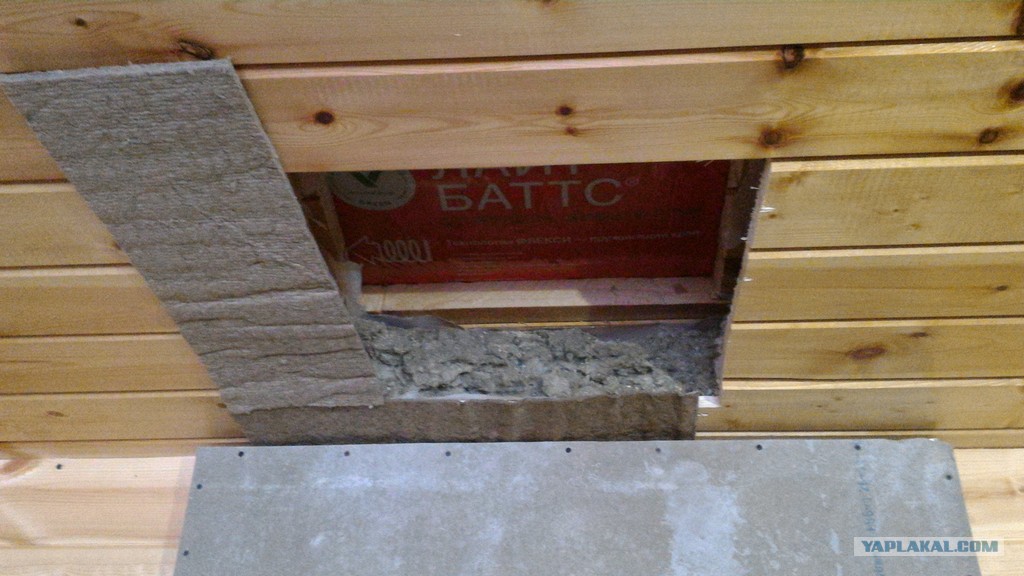

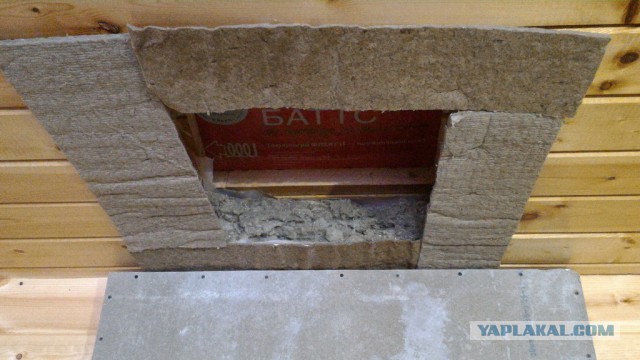

Весь каркас заполняем негорючей базальтовой ватой- именно эта вата выполняет роль термозащиты.


Установка печи в доме

[^]
kranig
23.02.2016 - 00:00
Статус: Offline


Юморист

Регистрация: 2.12.11
Сообщений: 462
продолжим заполнение каркаса


Установка печи в доме

[^]
kranig
23.02.2016 - 00:00
Статус: Offline


Юморист

Регистрация: 2.12.11
Сообщений: 462
Вата уложена по всей противопожарной стене.

Установка печи в доме

[^]
kranig
23.02.2016 - 00:01
Статус: Offline


Юморист

Регистрация: 2.12.11
Сообщений: 462
На каркас, также как и на пол, пришиваем ЦСП.


Это сообщение отредактировал kranig - 23.02.2016 - 00:02

Установка печи в доме

[^]
kranig
23.02.2016 - 00:03
Статус: Offline


Юморист

Регистрация: 2.12.11
Сообщений: 462
Стенка готова полностью.
Декоративную отделку выполнять не будем пока что.
Потом можно будет плитку кинуть, например.....


Установка печи в доме

[^]
kranig
23.02.2016 - 00:04
Статус: Offline


Юморист

Регистрация: 2.12.11
Сообщений: 462
Собственно сама печь! Вид сзади.
Сейчас все печи этой модели идут со встроенным теплообменником.
Но заказчики не планируют подключать бак для воды- поэтому
было принято решение теплообменник демонтировать.


Установка печи в доме

[^]
kranig
23.02.2016 - 00:04
Статус: Offline


Юморист

Регистрация: 2.12.11
Сообщений: 462

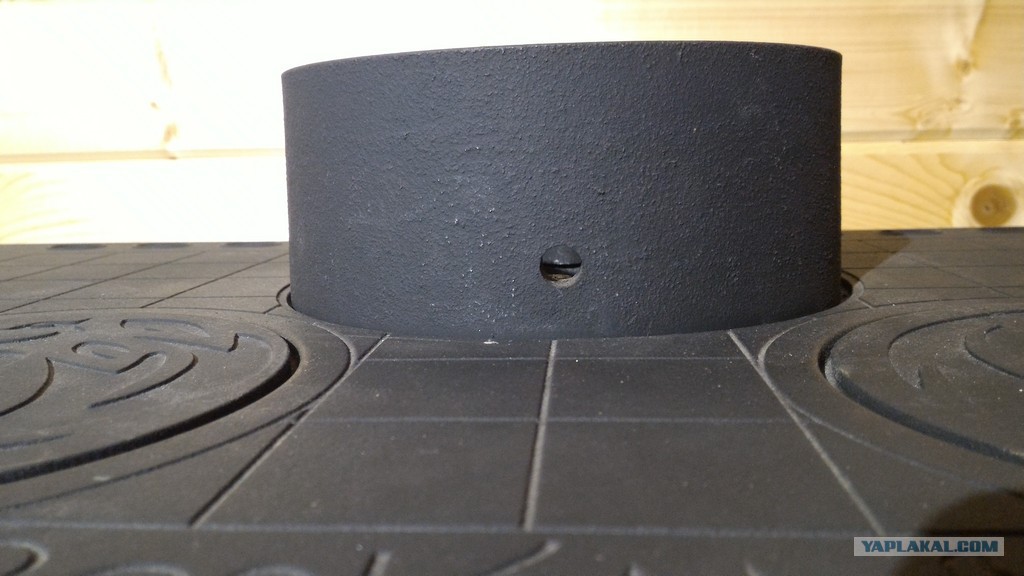

Печь оснащена встроенным поворотным шибером.
Но его мы тоже решили демонтировать и установить шибер из
нержавеющей стали непосредственно на дымоходе.


Установка печи в доме

[^]
kranig
23.02.2016 - 00:05
Статус: Offline


Юморист

Регистрация: 2.12.11
Сообщений: 462
Все одноконтурные элементы печи выкрашены в черный цвет.

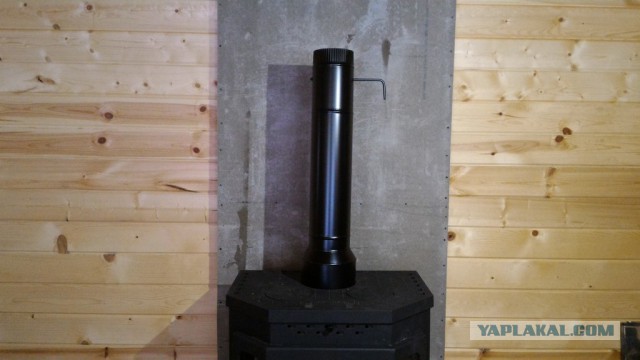

Начинаем установку дымохода. Первым делом переходник 200/150 мм.
В данном случае уменьшение диаметра дымохода было обусловлено удешевлением проекта, да и в любом случае тяга от этого не пострадает ибо дымоход достаточно высокий.


Установка печи в доме

[^]
kranig
23.02.2016 - 00:05
Статус: Offline


Юморист

Регистрация: 2.12.11
Сообщений: 462
Все стыки труб обязательно промазываем термостойким герметиком.


Установка печи в доме

[^]
kranig
23.02.2016 - 00:06
Статус: Offline


Юморист

Регистрация: 2.12.11
Сообщений: 462
Выводим дымоход на второй этаж.
Труба-сендвич должна начинаться минимум за 30 см от потолка.


Установка печи в доме

[^]
kranig
23.02.2016 - 00:06
Статус: Offline


Юморист

Регистрация: 2.12.11
Сообщений: 462

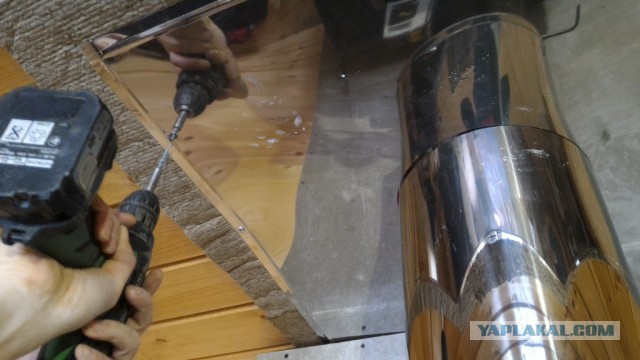

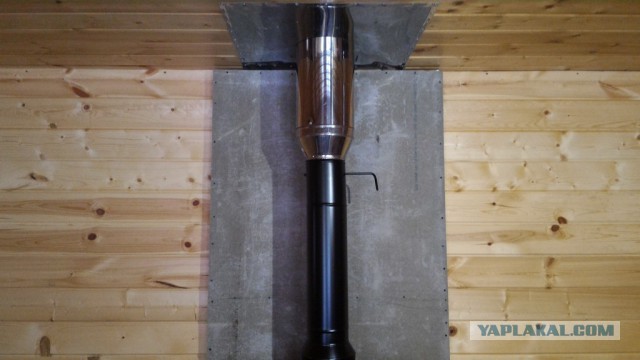

К потолку подшиваем декоративный фланец из нержавейки размером 700*700мм.
Выступающий по краям фланца базальтовый картон аккуратно срезаем.


Установка печи в доме

[^]
kranig
23.02.2016 - 00:07
Статус: Offline


Юморист

Регистрация: 2.12.11
Сообщений: 462
Первый этаж закончен!


Установка печи в доме

[^]
kranig
23.02.2016 - 00:08
Статус: Offline


Юморист

Регистрация: 2.12.11
Сообщений: 462
Внешний вид


Установка печи в доме

[^]
kranig
23.02.2016 - 00:08
Статус: Offline


Юморист

Регистрация: 2.12.11
Сообщений: 462
Поднимаемся на второй этаж.
Из пола выходит труба.
При монтаже дымохода необходимо следить, чтобы стыки труб не находились внутри потолочных перекрытий - у нас все ОК!!!


Установка печи в доме

[^]
