Светодиодная подсветка на кухне, Светодиоды своими руками

Здравствуйте други. Достала меня темень в рабочей зоне на кухне(ну точнее сказать мою супругу) и решил я сделать посветлее. Вот отчёт- может кому пригодится.

Были куплены:
1. Светодиодная лента- 3м.п. по 135р. за метр
2. Трансформатор (продавец подбирал сам под метраж ленты)- 238р.
3. Выключатель "торшерный" - 52р.
4. Клемники быстрозажимные - 9р за 3 шт. (не пригодились)
5. Провод 2х0,75 - 2м.п. по 12р за метр
ИТОГО: 728р.
Придя домой, понял что повернуть ленту под углом не получится- не гнётся она в плоскости.
Так как с паяльником я толком не дружу- попросил о помощи коллегу по работе- у него угол заточки пальцев правильный, да и необходимое оборудование имеется.

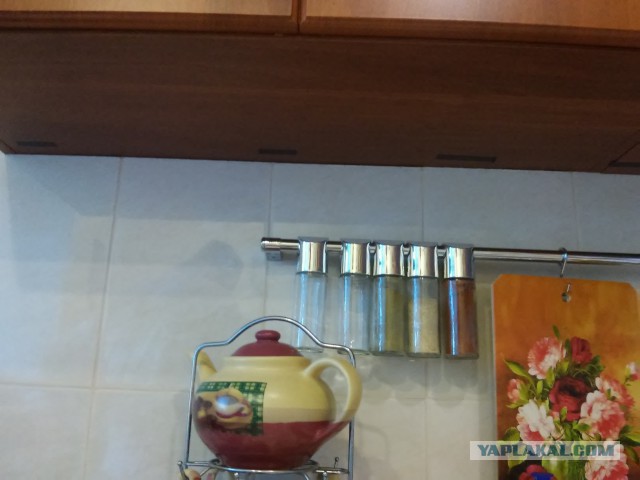

Для начала провели разметку изолентой (ну куда рукожопам без неё ). Можно конечно провести две линии, но под рукой был только синий карандаш(его толком не видно) и совсем не оказалось предмета который мог бы заменить линейку.

И по другой стене

А вот и необходимый инструмент. Прошу прощение за качество сфотографировал на отвёртку.

Ну и как без допинга. Кружка- не реклама, пиво другое, вкусное- просто так совпало.

Отмеряем длину ленты и режем. ВНИМАНИЕ!!! Резать только по специально отмеченным местам- там ножницы нарисованы. Если отрезать не там, можно вывести сектор диодов из строя.

Далее делаем проводки-скобы.

И ещё

Не забываем облудить концы скоб

Так же облуживаем контакты на концах светодиодных лент. (Опять сфотографировал на отвёртку)

Добавлено в 12:57
Дальше припаиваем ленты друг к другу. ВНИМАНИЕ!!! Не перепутайте «+» и «-» при соединении концов лент между собой. Они также подписаны на поверхности ленты.


Затем, отрываем защитную плёнку с клеящейся стороны светодиодной ленты и приклеиваем на то место, где она и проведёт последующие годы.

Это сообщение отредактировал alkom2008 - 24.08.2015 - 12:58

Далее настаёт время подсоединить выключатель к светодиодной ленте. Вот так вот

Вот так вот

Затем подсоединяем трансформатор. ПОМНИМ про «+» и «-» и не путаем

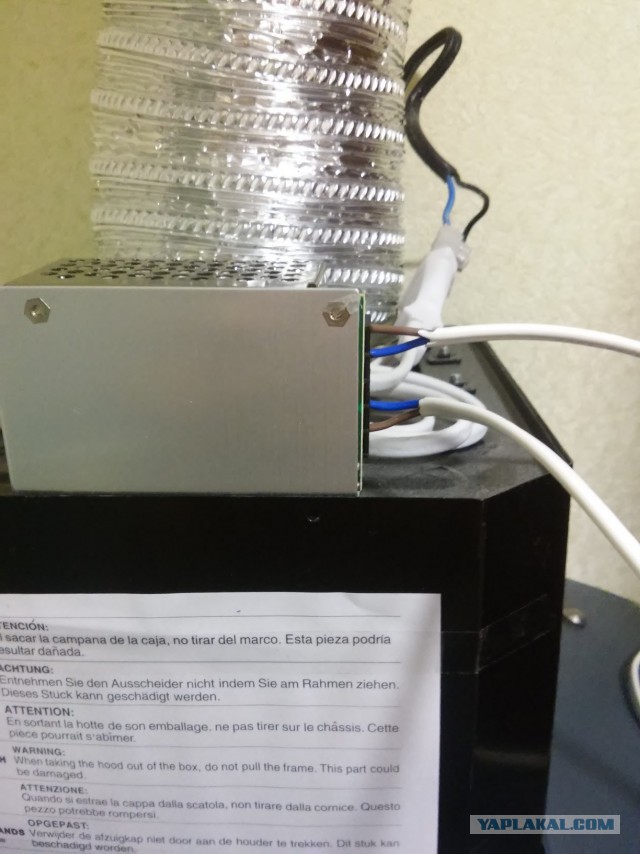

Так как подсветка будет запитана от вытяжки, снимаем с вытяжки декоративный кожух и селим трансформатор там. При этом заботливо кладём его на сторону БЕЗ перфорации(чтобы ему дышалось лучше)

Ставим кожух на место и укладываем провод аккуратно по краю вытяжки(чтоб в глаза не бросался)

Вот как это выглядит со стороны. Выключатель, правда, ещё не закреплён на двухсторонний скотч.

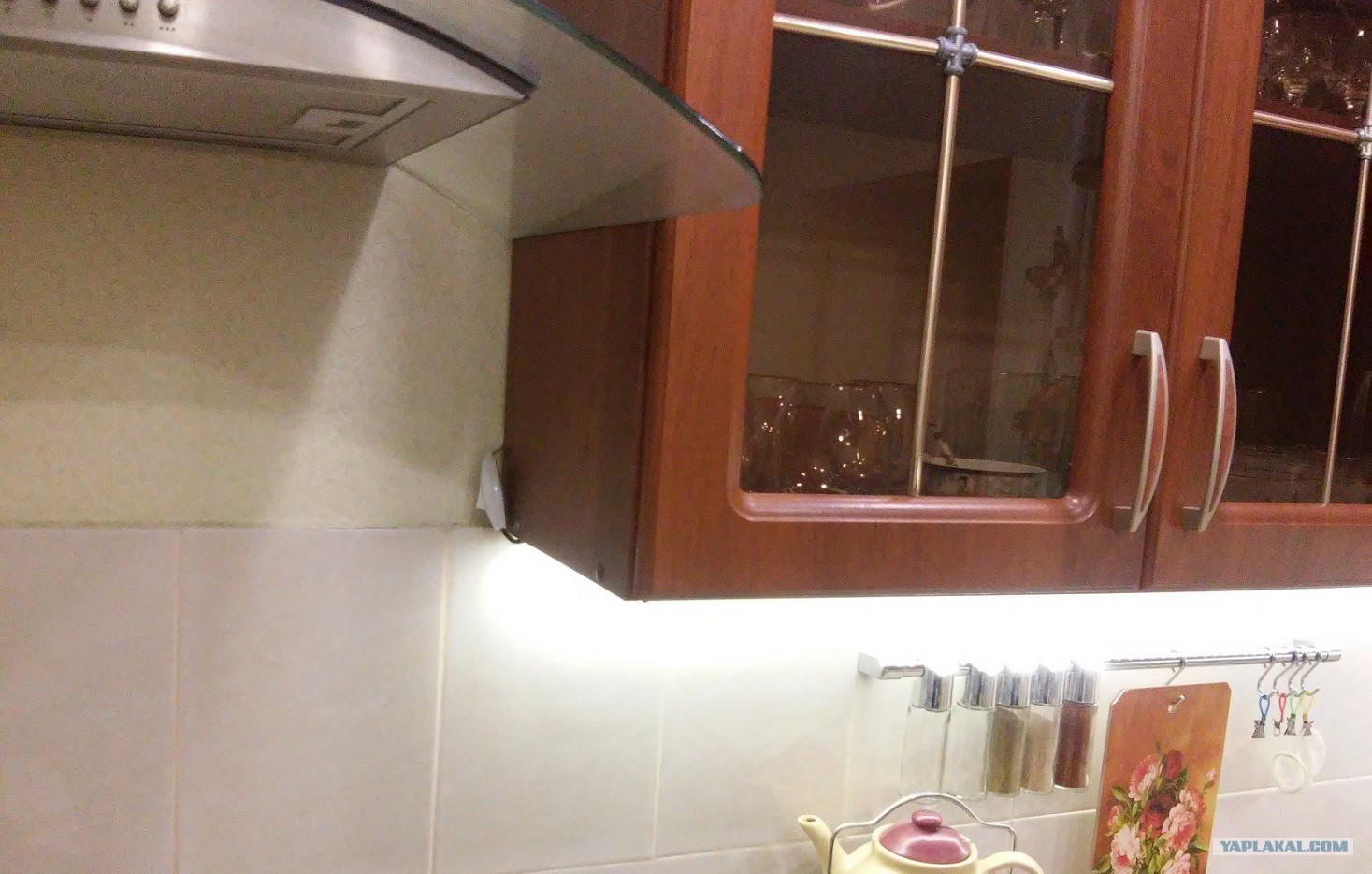

А вот что получилось

И ещё

И ещё

Верхний свет выключен


ВСЁ, можете пинать!!!
