Моддинг акустической системы для компьютера, Моддинг акустической системы

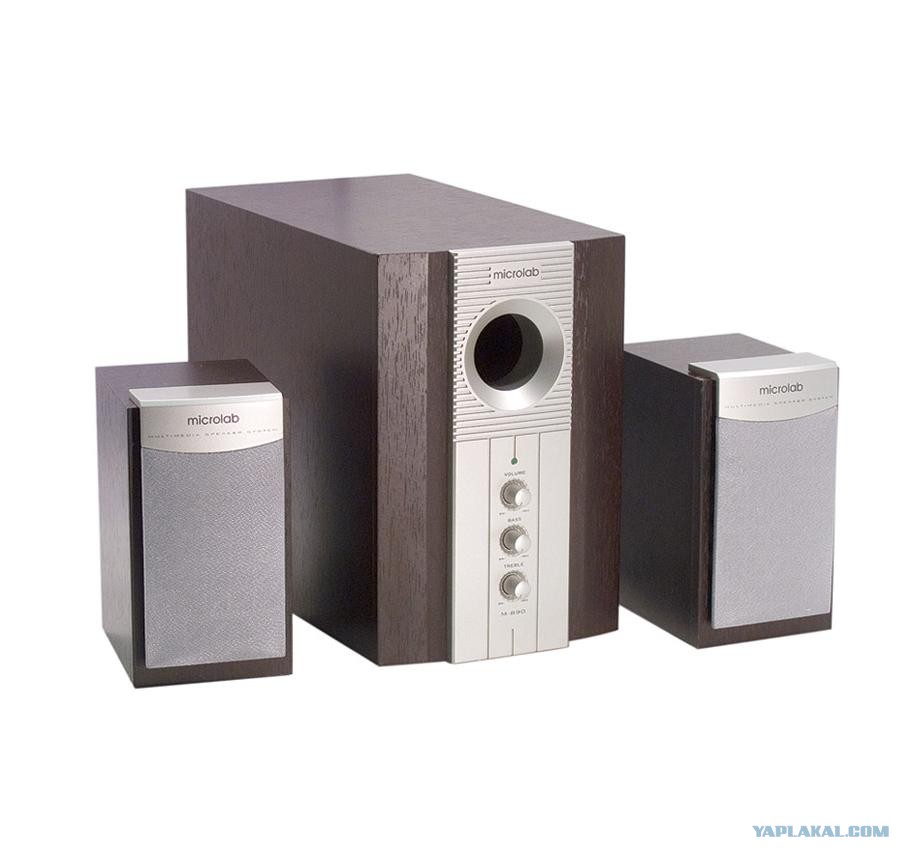

Сидели мы как-то с Кириллом у меня и бухали пили чай. За чаем обсуждали дизайн акустических систем, в частности акустики для компьютера. А у меня к компьютеру подключена акустика "Microlab M890".

36 фотографий.

Я и говорю:
- Вот простая конструкция и довольно хорошо звучит. И дел-то всего - три корпуса, при этом два маленьких. Можно сказать, что два скворечника и... и собачья будка!
Поржали, а потом подумалось, а почему бы и нет? И кто, если не мы? Такого дизайна я пока не видел, и работа закипела.

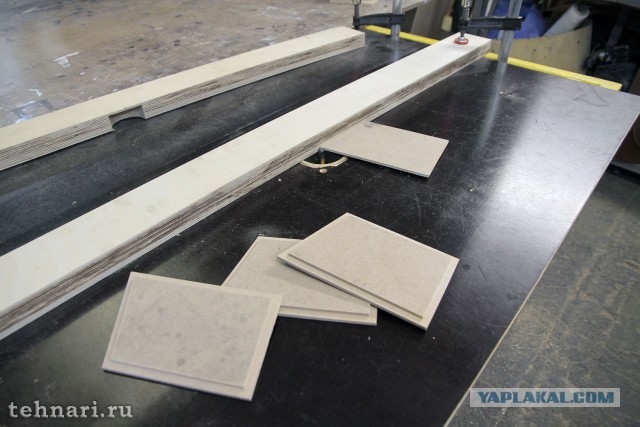

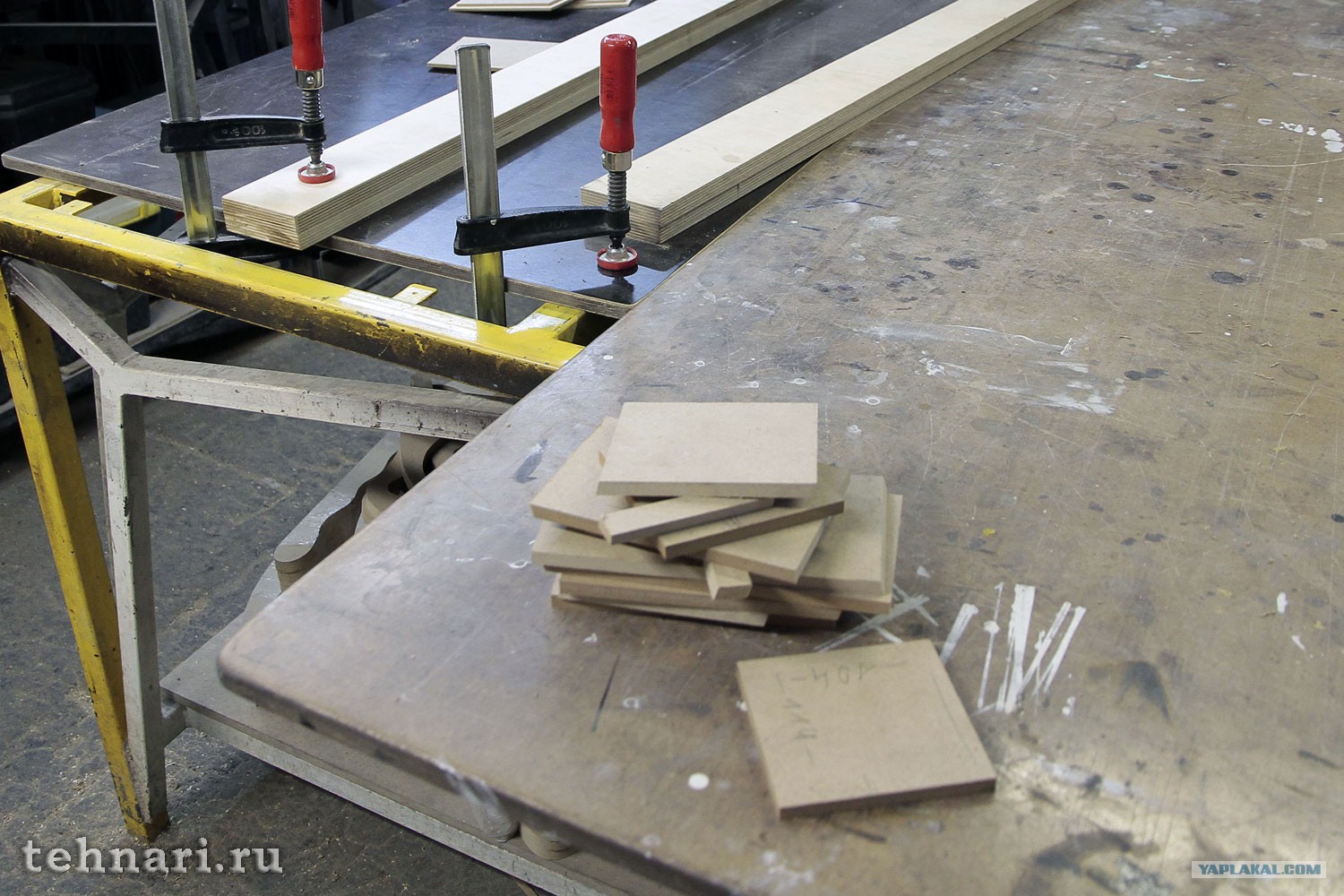

Для скворечников-сателлитов были нарезаны заготовки из МДФ толщиной 10 мм.

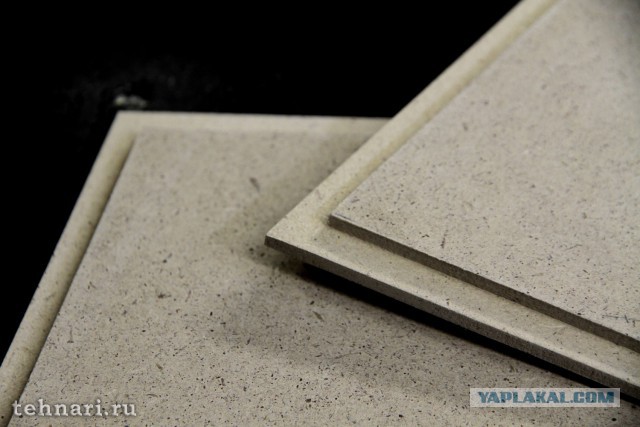

По краям заготовок выбирается четверть для склейки.

......

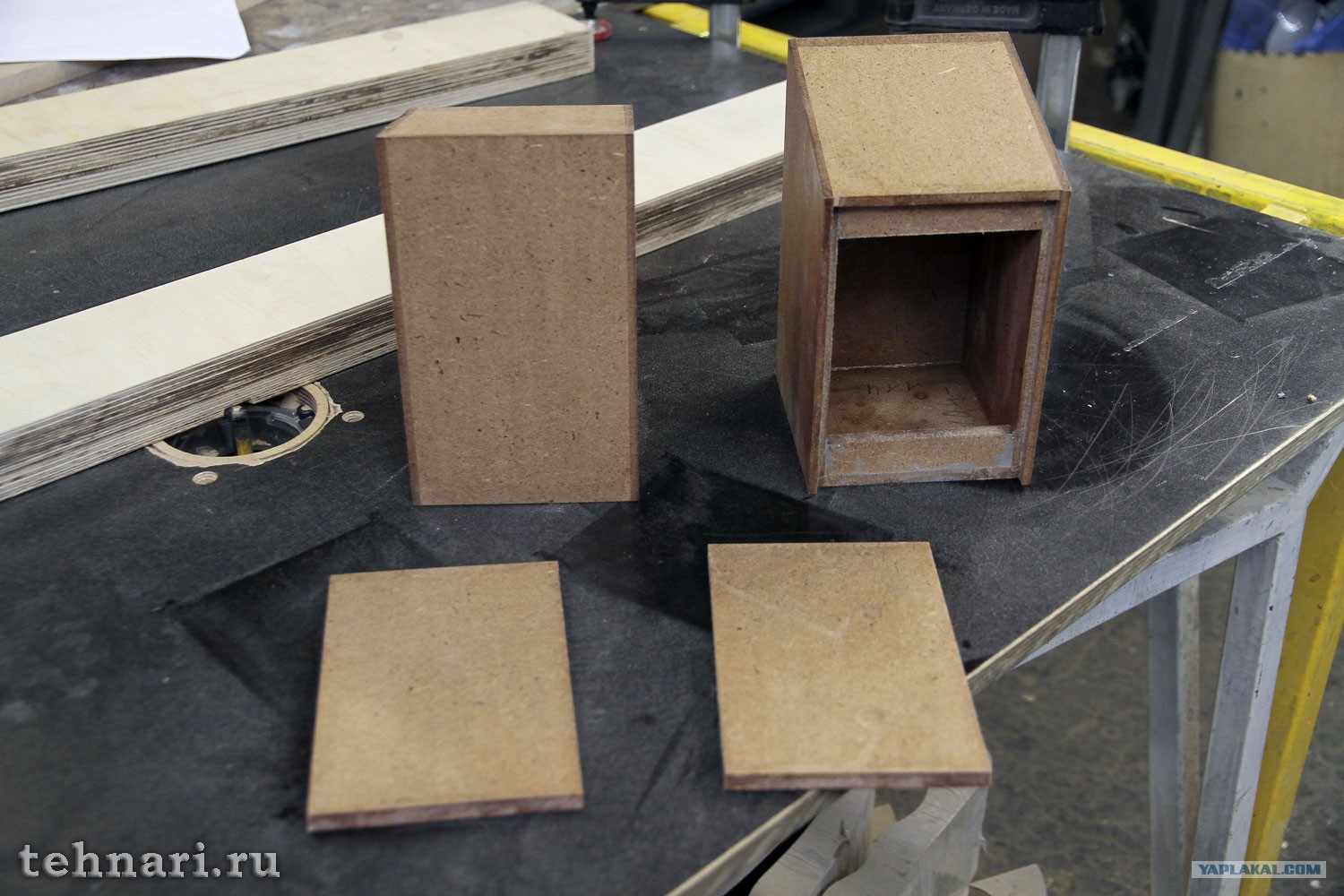

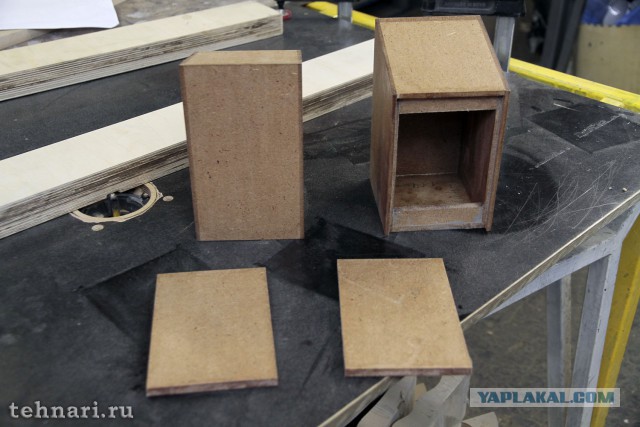

Детали склеиваются в коробку, а задняя крышка будет съёмной.

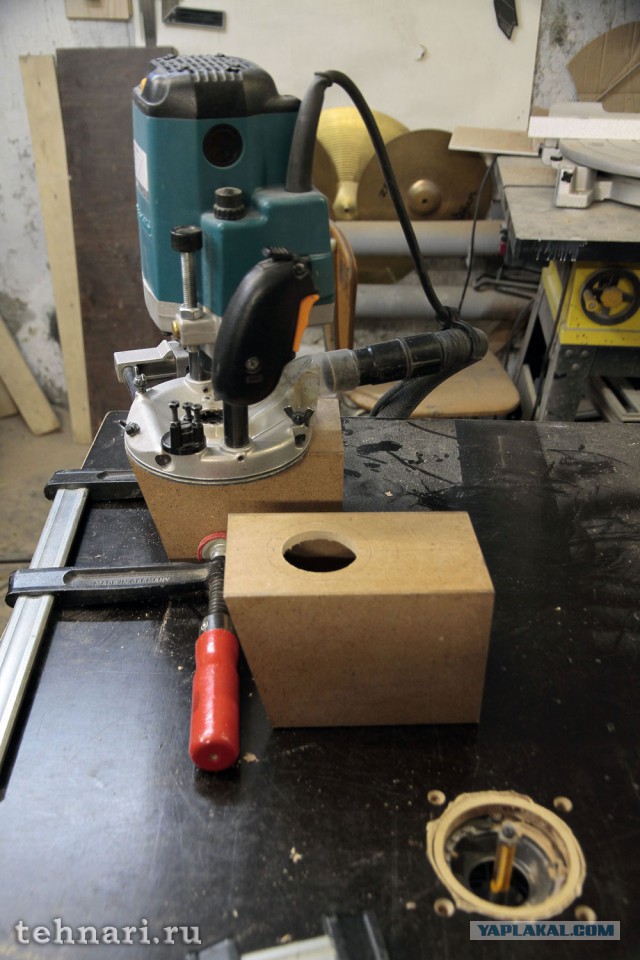

Потом ручным фрезером прорезается отверстие для динамика.

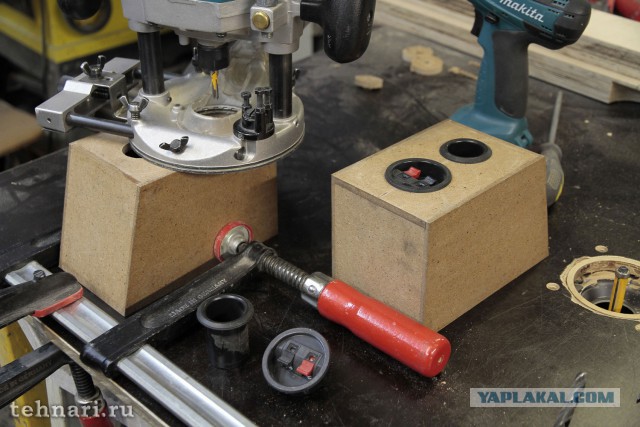

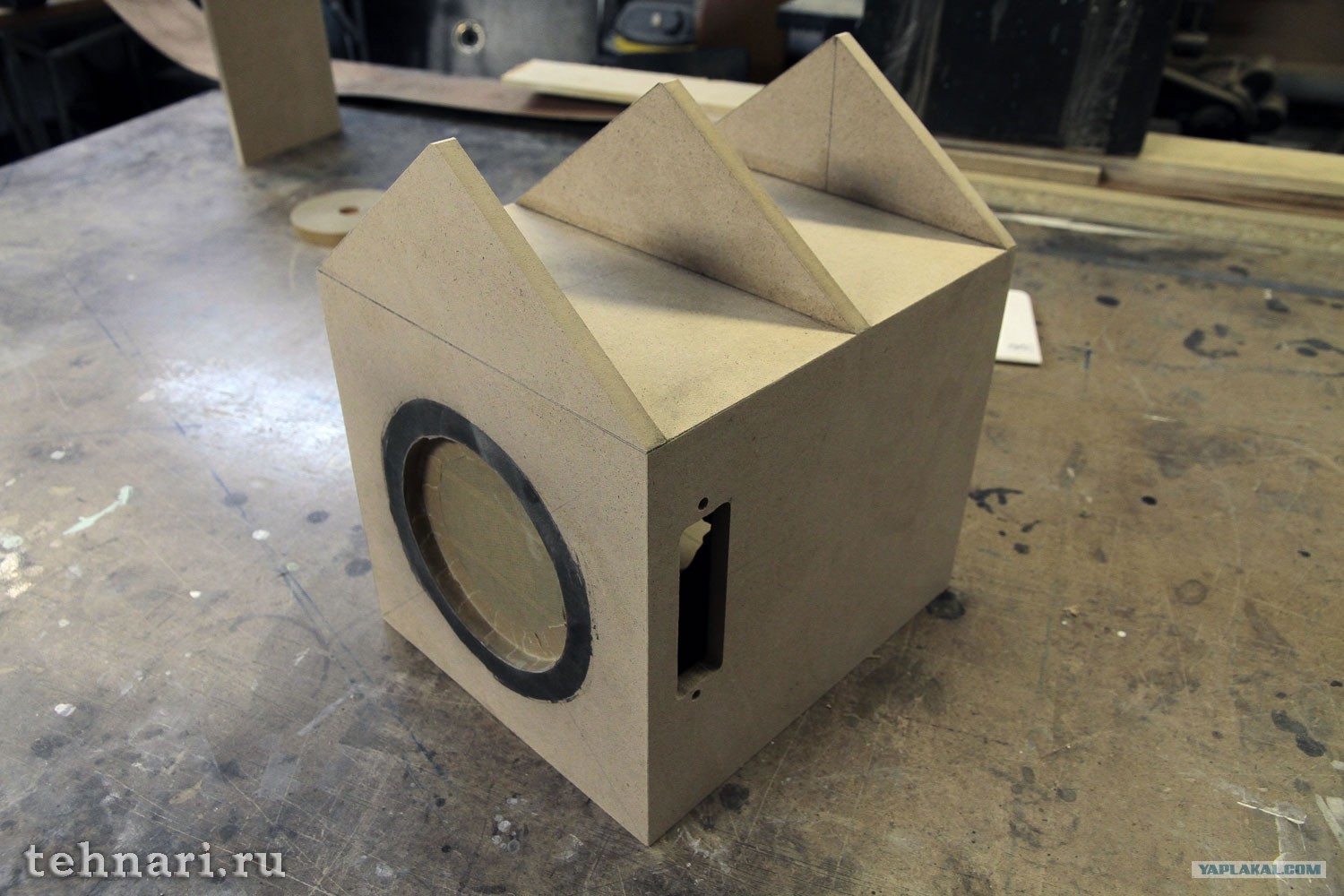

На обратной стороне устанавливаются клеммы для проводов и фазоинвертор. В надобности фазоинвертора я сильно сомневался, но он был на оригинальных колонках и его решено было оставить.
Мы вообще не меняли внутренние размеры, только изменили пропорции.

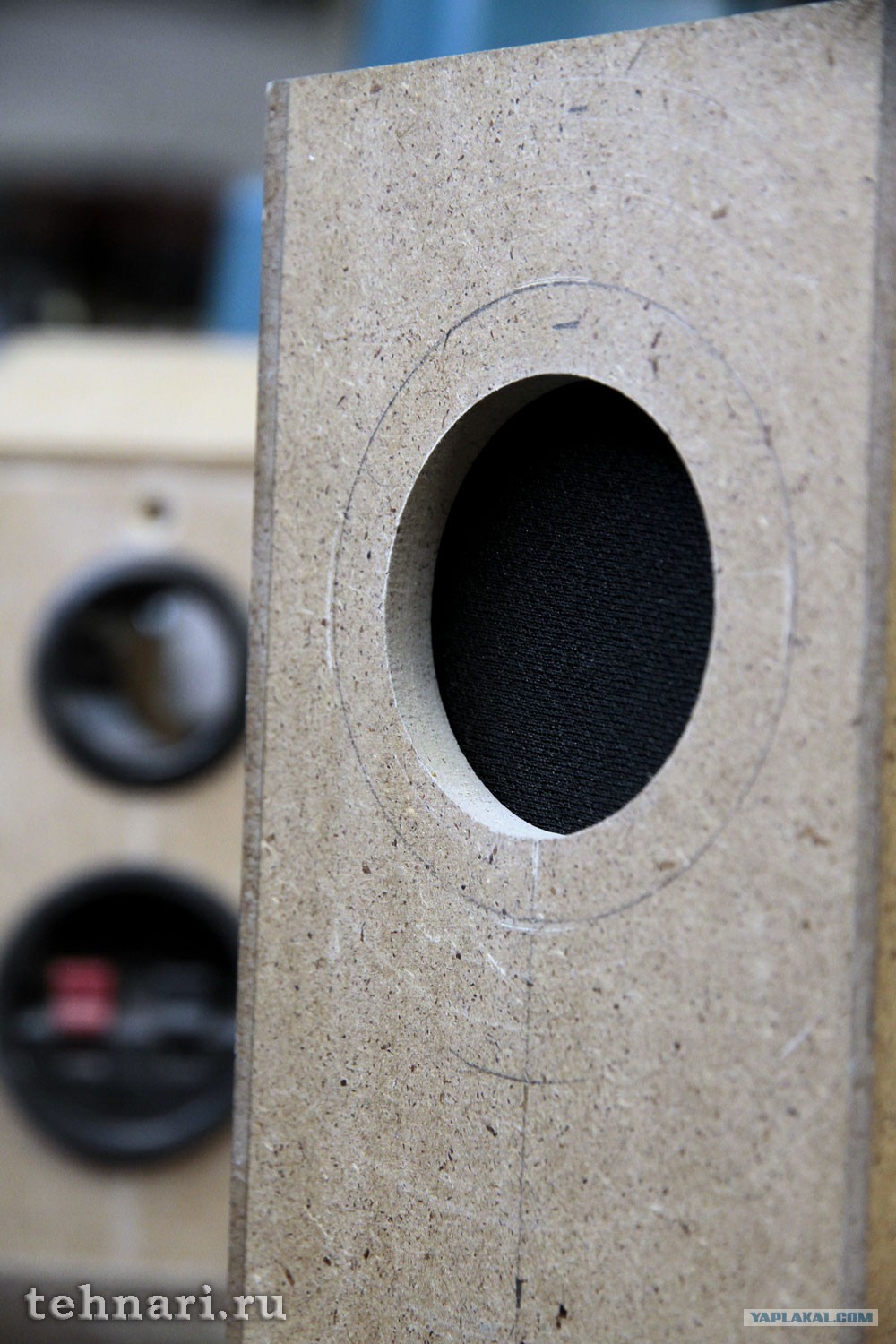

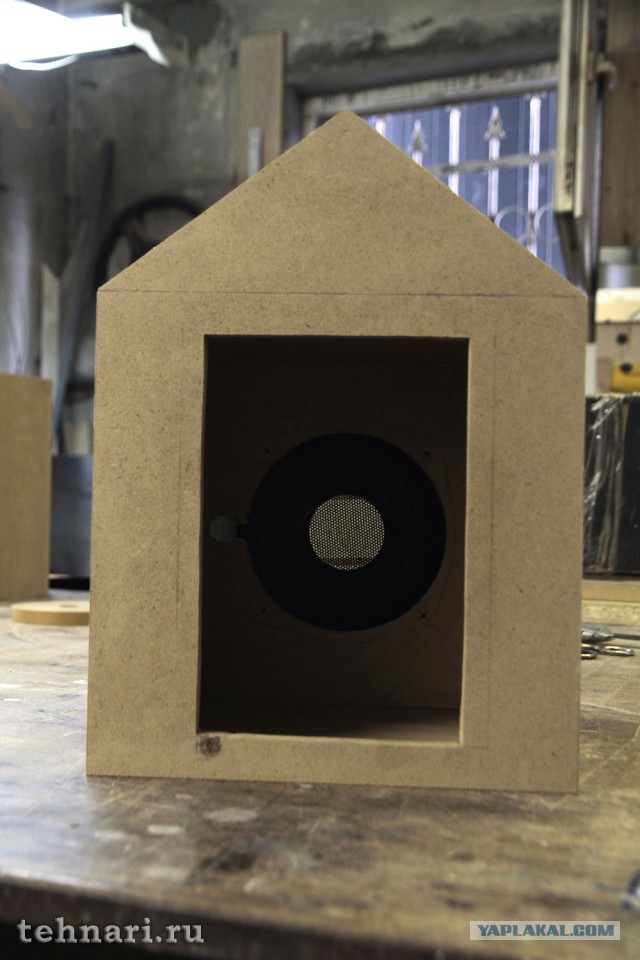

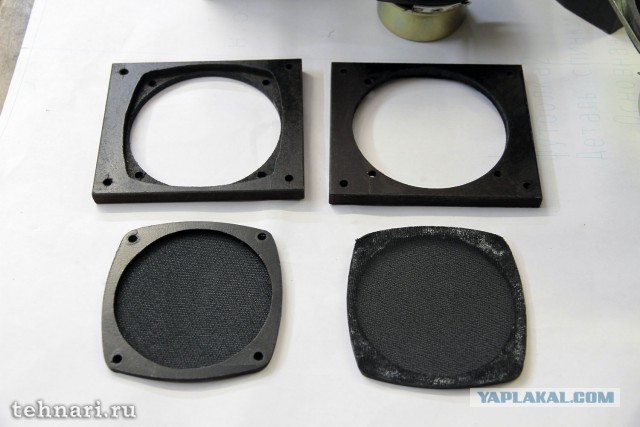

Отверстие затянуто тканью для защиты от шаловливых ручек и залётных птиц.

Если всё-таки какой "дятел" порвёт ткань, то её легко заменить, она крепится к съёмному кольцу.

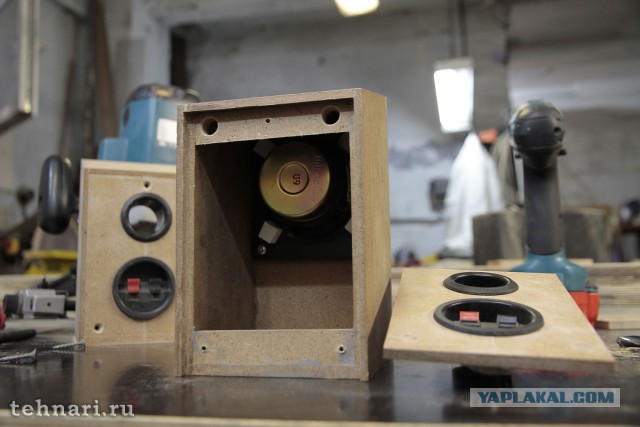

Примеряем динамик.

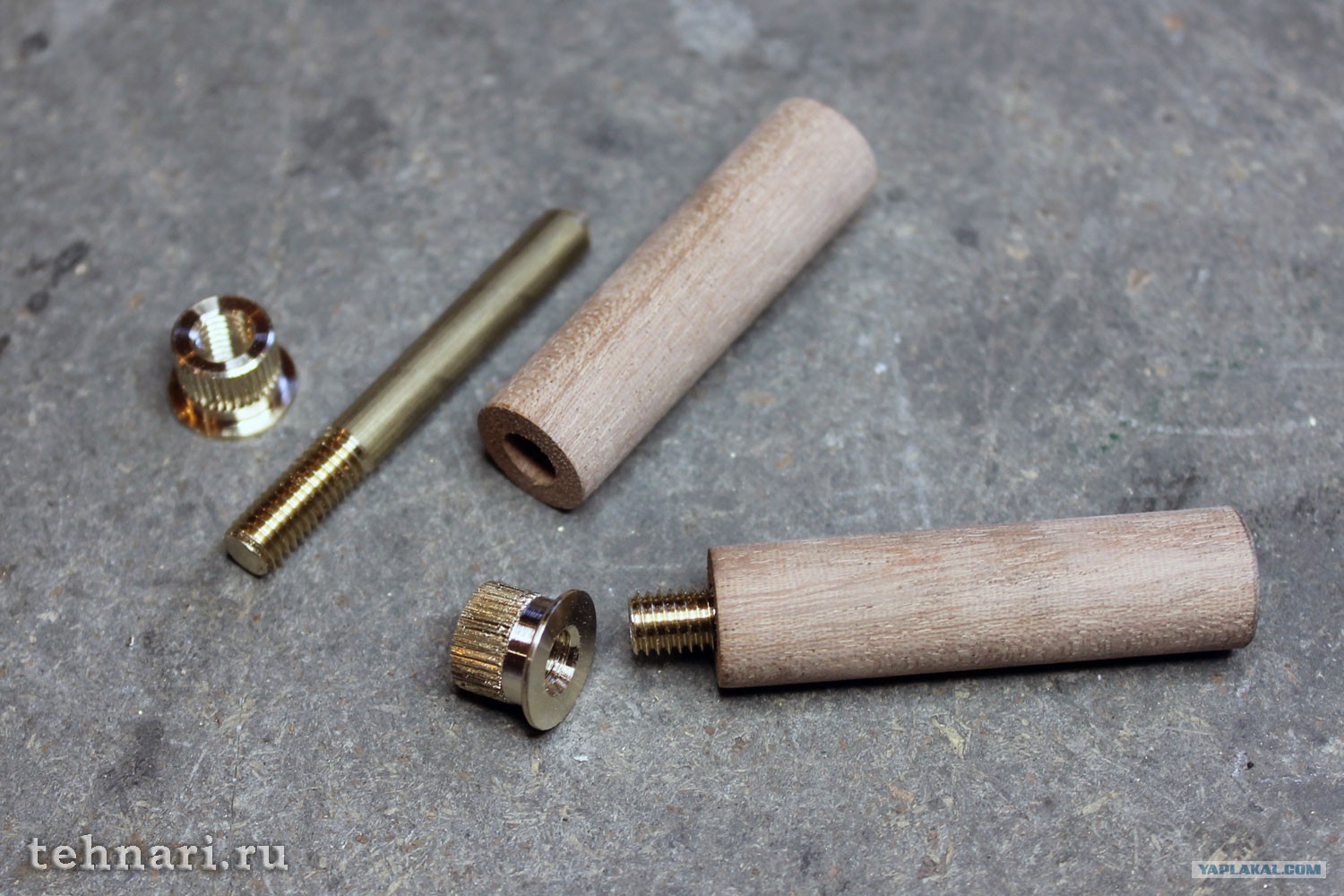

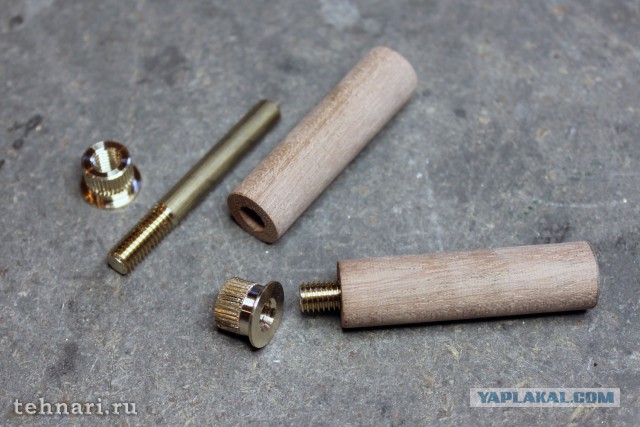

Теперь о жёрдочке... В данной конструкции жёрдочка скворечника представляет собой сложное высокотехнологичное устройство. Обшивка изготовлена из массива красного дерева, внутрь вклеен стержень из натуральной латуни 999-ой пробы. Стержень имеет резьбу М6 и ввинчивается во втулку, которая в свою очередь вклеена в корпус скворечника. При такой конструкции жёрдочка имеет очень высокие прочностные характеристики и выдержит посадку не только скворца, но любого представителя семейства пернатых, вплоть до самого крупного орла - Южноамериканской гарпии. Да что там орла! Выдержит посадку самолётов лёгкомоторной авиации! А ещё, благодаря резьбовому креплению, жёрдочку легко можно заменить на аналогичную другой длины или из более ценных пород дерева.
А на самом деле это сделано для того, чтобы случайно не сломать жёрдочку.

Это сообщение отредактировал Wallery - 19.08.2015 - 18:22

Собфуфер (от слова собака) сделан по принципу резонатора Гемгольца, то есть динамик располагается внутри, а наружу выходит только труба фазоинвертора.
Для изготовления его корпуса детали запиливаются под углом 45 градусов и склеиваются.

Это сообщение отредактировал Wallery - 19.08.2015 - 18:22

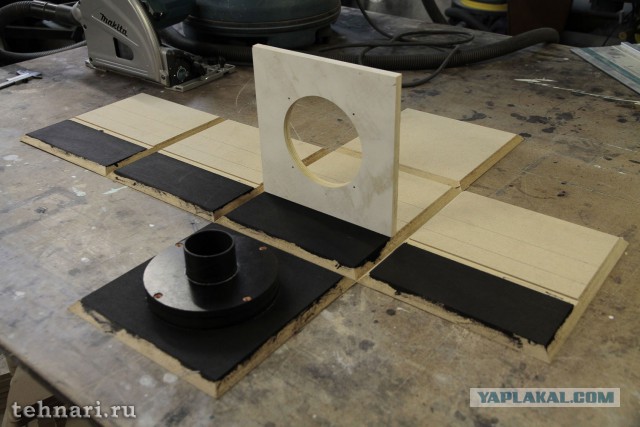

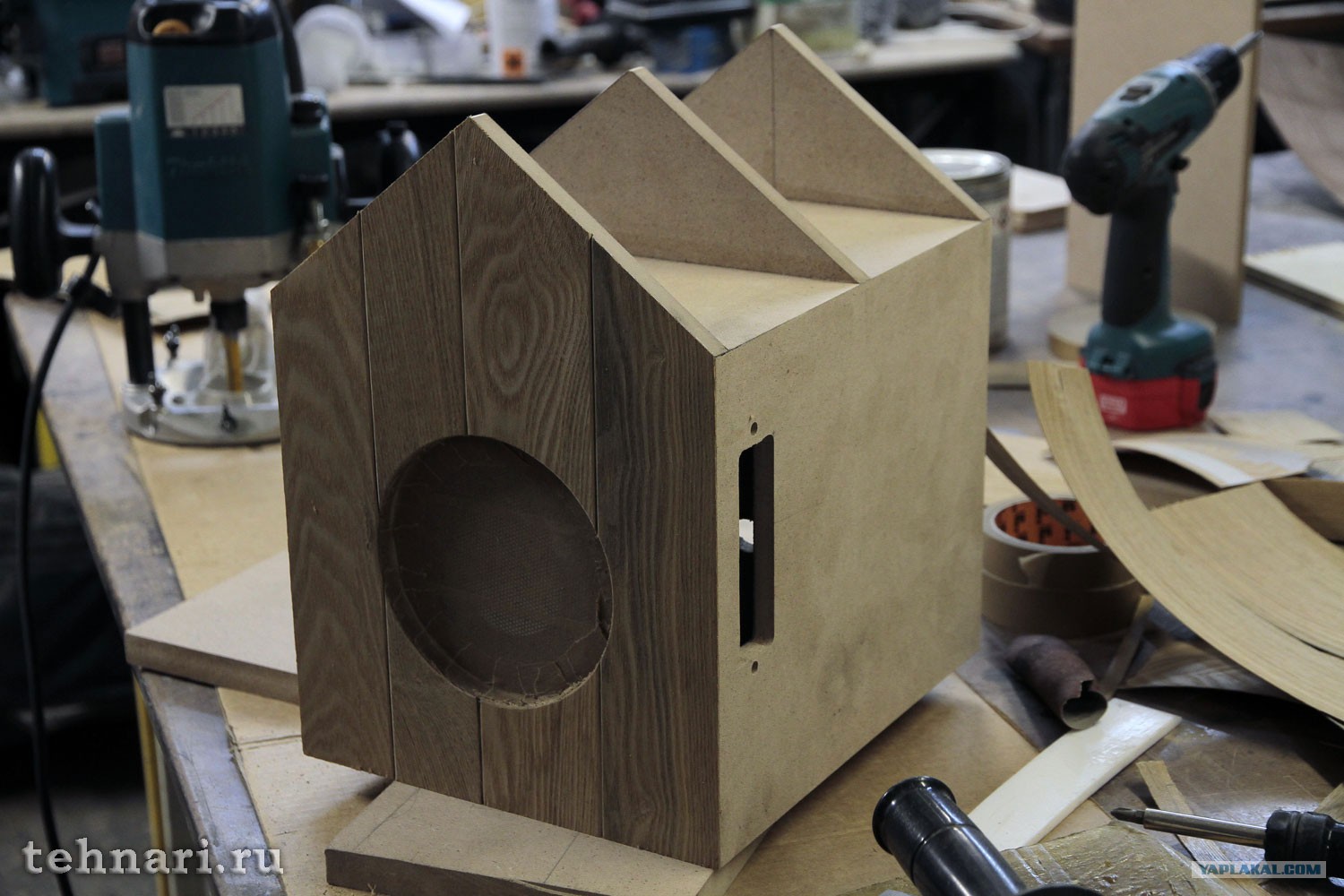

В верхней части крепятся опоры для крыши.

.....

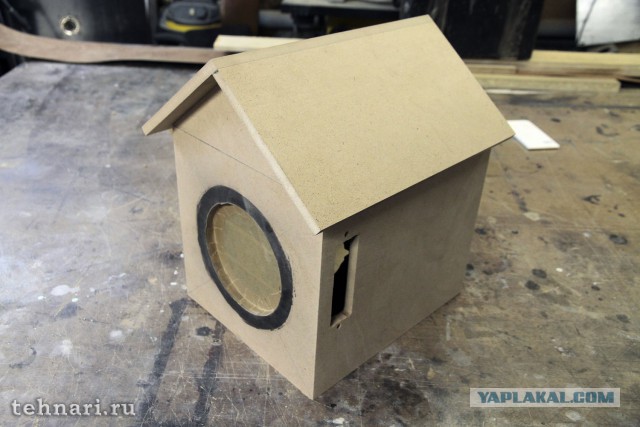

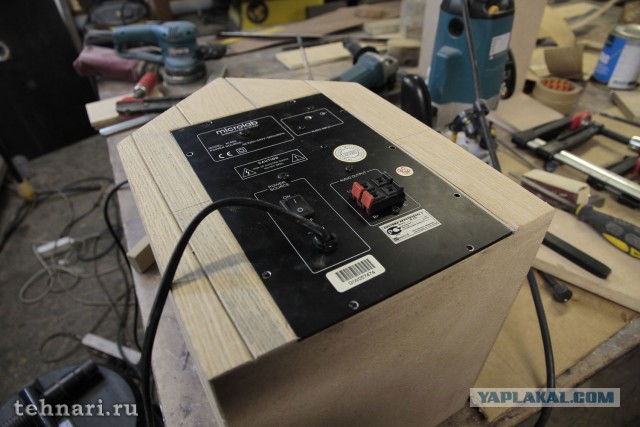

На обратной стороне окно для электронной начинки.

Боковые стенки сабвуфера оклеены шпоном ясеня, полоски подбирались так, чтобы имитировать дощатую конструкцию. Для усиления эффекта досок, на стыке шпон прорезан.

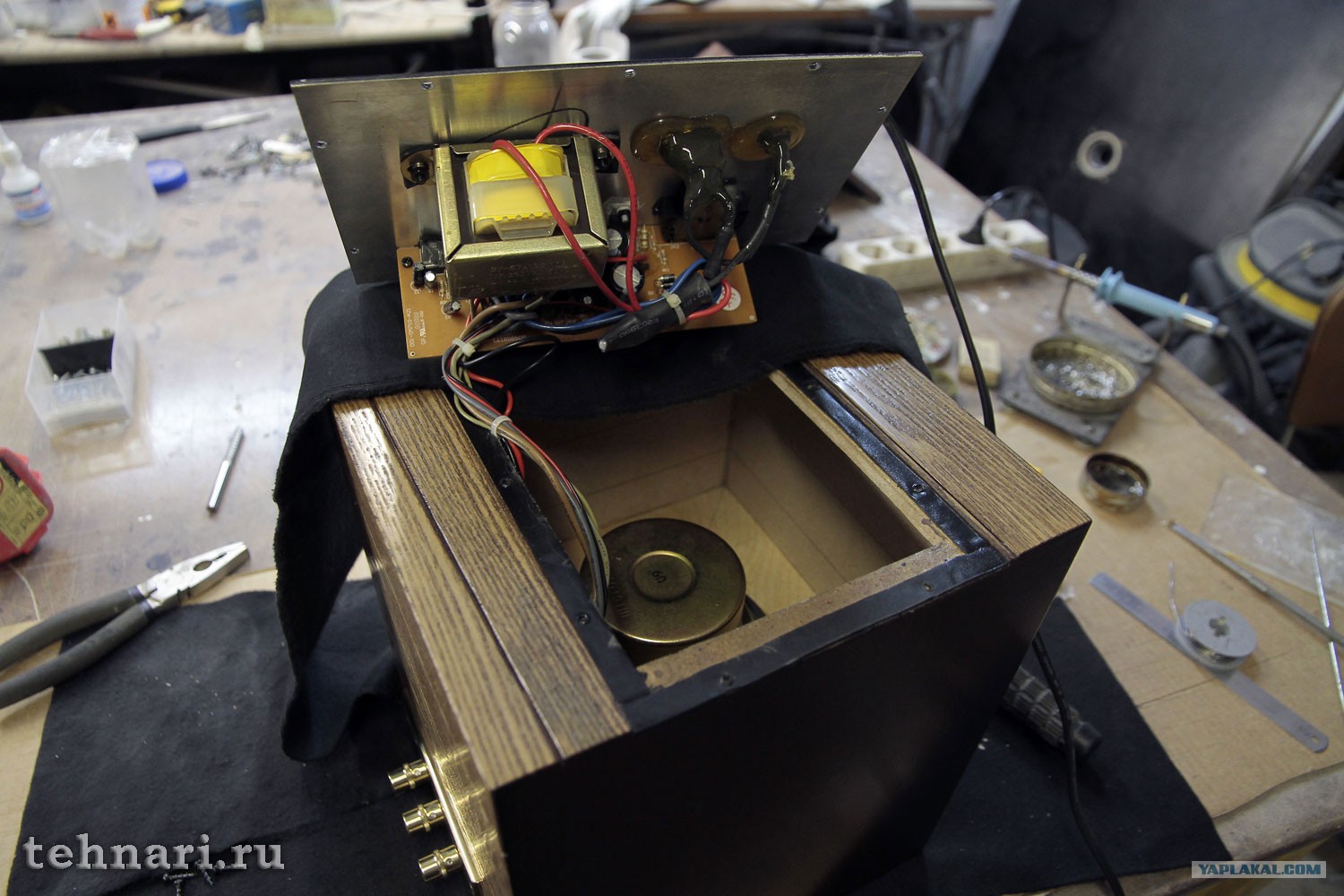

Примеряем заднюю крышку с электроникой.

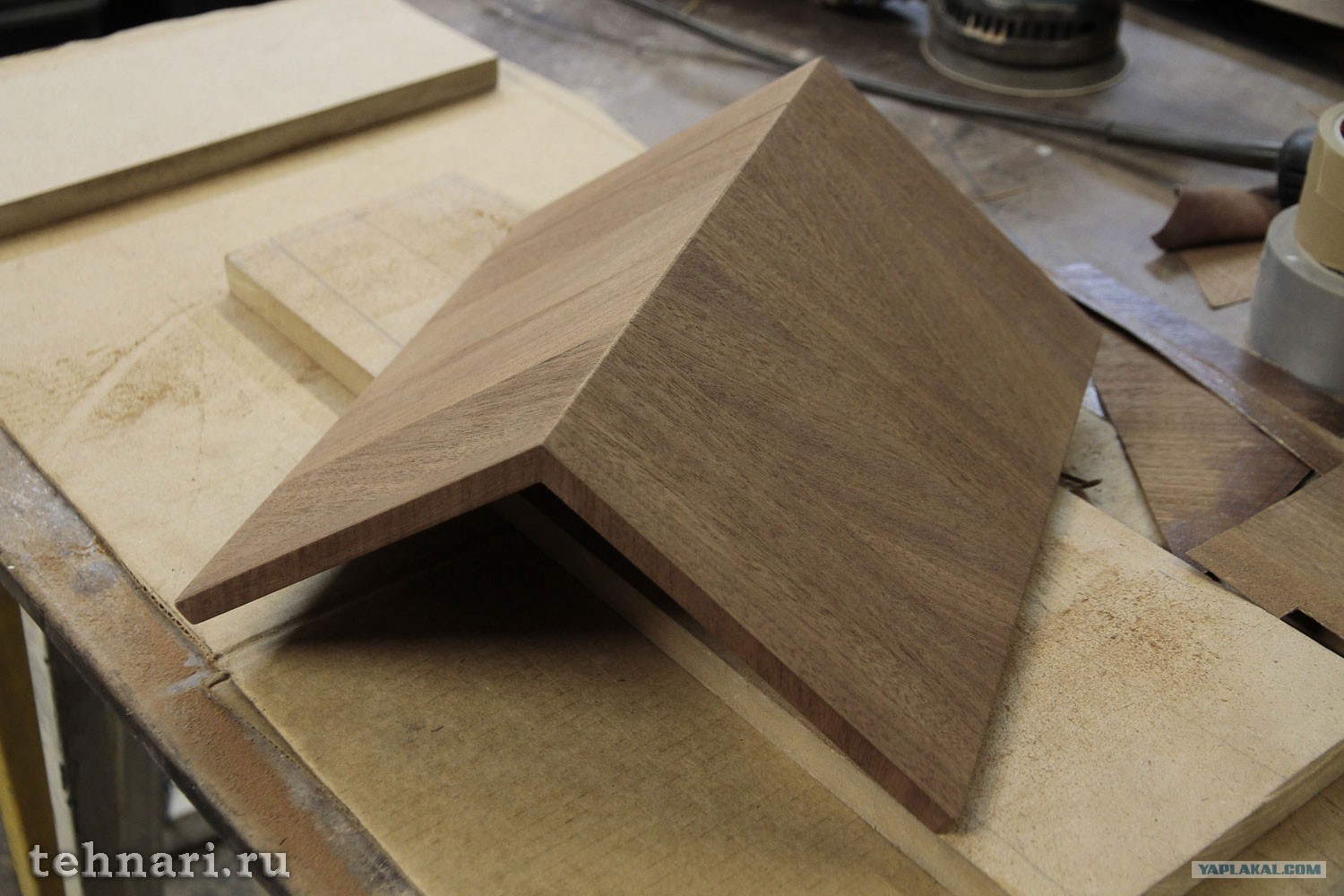

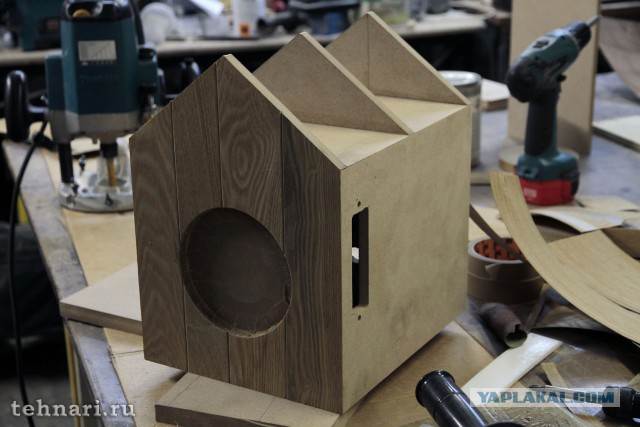

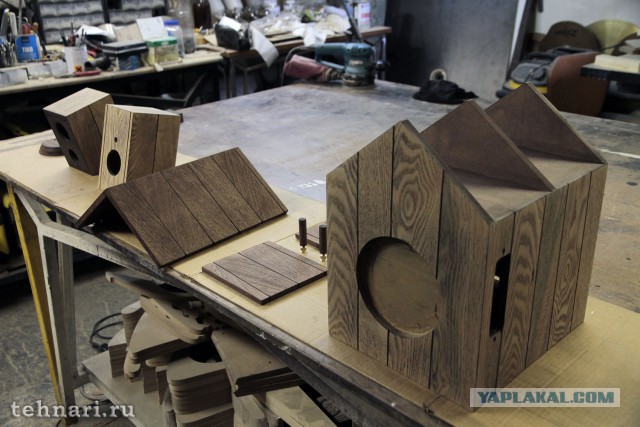

Крыша, как у сабвуфера, так и у скворечников оклеена шпоном красного дерева для контраста с самим корпусом.

Всё готово для лакировки.

А это уже детали покрыты лаком.

Шильдик панели управления сделан из латуни.

Осталось только всё распаять.

Для полной похожести решили сделать имитацию того, что всё собрано на гвоздях. Казалось бы всё просто - взял гвозди и заколотил! Но... но они со временм обязательно заржавеют и испортят внешний вид. По этому делаю имитацию гвоздей из алюминиевых заклёпок.

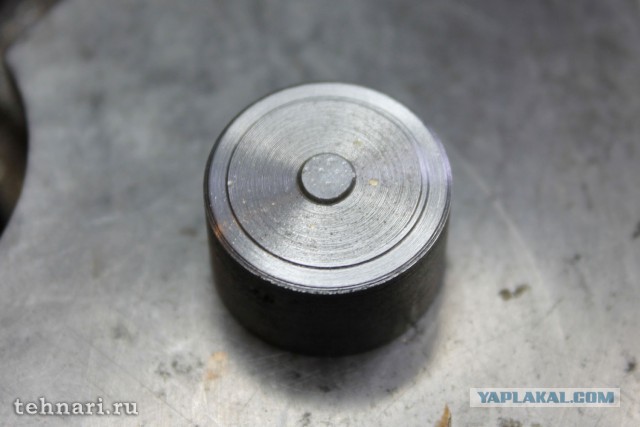

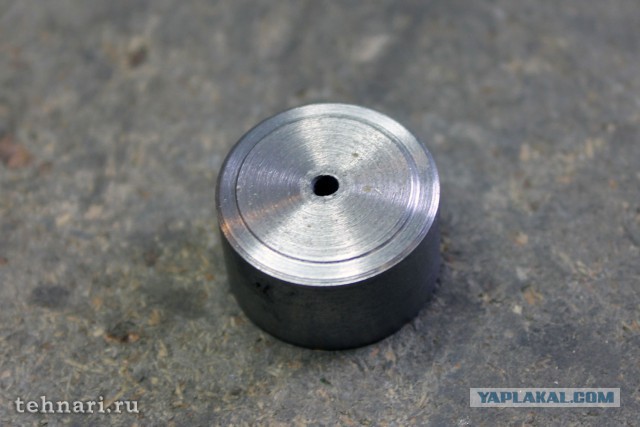

Вытачиваю на станке матрицу с отверстием под стержень заклёпки.

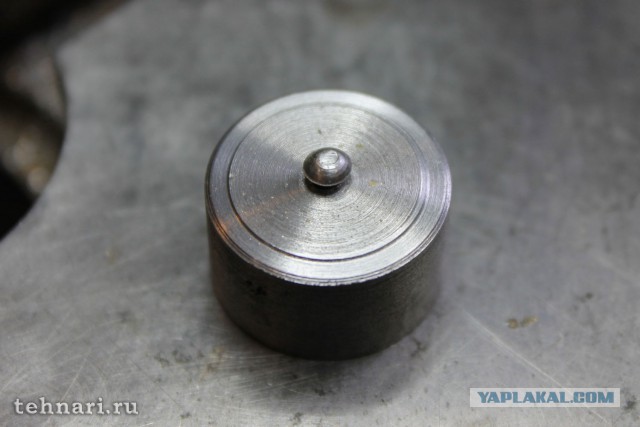

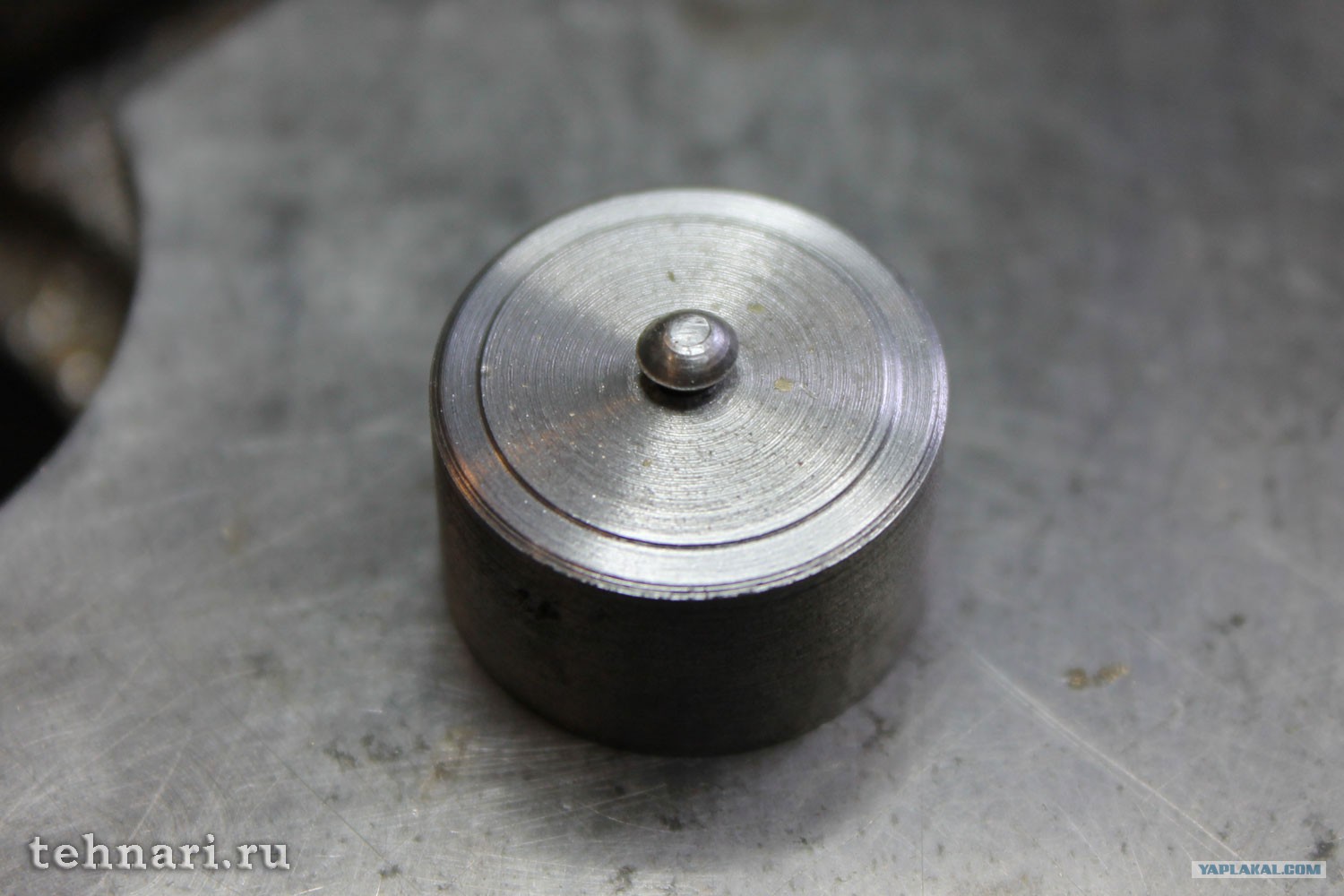

Вставляю заклёпку...

...и слегка расплющиваю молотком.
