Хочу вот поделиться своей рацухой по превращению обычного холодильника во встраиваемый.

Как-то прогуливаясь по Икее, наткнулся на пару высоких шкафов, которые скромно стояли в сторонке, подойдя ближе и открыв один из них, обнаружил там встроенный холодильник. Сразу обратил внимание на то, что у него была двойная дверь, т.е. дверца самого холодильника и обычный фасад, который висел на обычных мебельных петлях. Рассмотрев сие чудо икеевской мысли, пришел к выводу, что хочу у себя дома запилить что-нибудь похожее.

22 фото.

Как я запилил встраиваемый холодильник

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
KoVeX09
5.08.2015 - 10:19
Статус: Offline


Хохмач

Регистрация: 10.05.14
Сообщений: 623
В голове начал созревать план, как и из чего можно соорудить подобный механизм, тем более что я в дизайн проекте своей кухни уже заложил встраиваемый холодильник, но т.к. ценник кусался и денег на это пока не было, я подумал – а почему бы не использовать свой старенький холодильник?

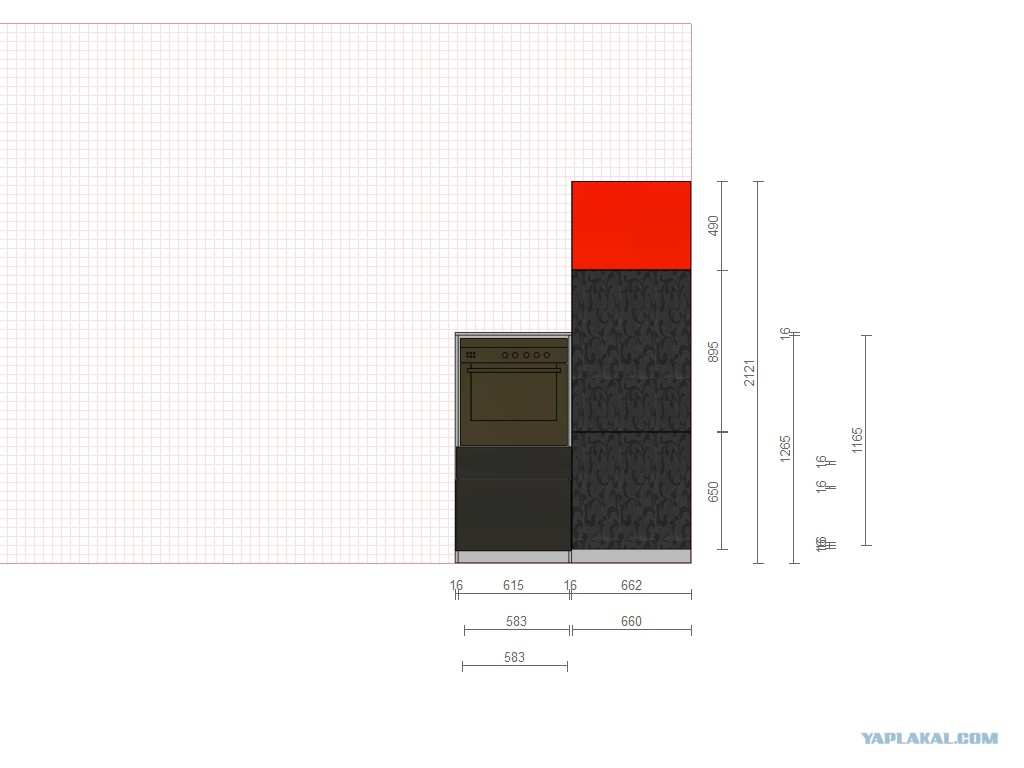

И так, через некоторое время, в PRO100 был сделан проектик шкафа для моего старичка:


Как я запилил встраиваемый холодильник

[^]
KoVeX09
5.08.2015 - 10:20
Статус: Offline


Хохмач

Регистрация: 10.05.14
Сообщений: 623
3.

Как я запилил встраиваемый холодильник

[^]
KoVeX09
5.08.2015 - 10:20
Статус: Offline


Хохмач

Регистрация: 10.05.14
Сообщений: 623
4.

Как я запилил встраиваемый холодильник

[^]
KoVeX09
5.08.2015 - 10:21
Статус: Offline


Хохмач

Регистрация: 10.05.14
Сообщений: 623
Для вентиляции в шкафу были предусмотрены отверстия в цоколе и канал 100х630мм по задней стенке верхней полки с красным фасадом, как оказалось позже этого вполне достаточно.

Как я запилил встраиваемый холодильник

[^]
KoVeX09
5.08.2015 - 10:21
Статус: Offline


Хохмач

Регистрация: 10.05.14
Сообщений: 623
6.

Как я запилил встраиваемый холодильник

[^]
KoVeX09
5.08.2015 - 10:21
Статус: Offline


Хохмач

Регистрация: 10.05.14
Сообщений: 623
7.

Как я запилил встраиваемый холодильник

[^]
KoVeX09
5.08.2015 - 10:22
Статус: Offline


Хохмач

Регистрация: 10.05.14
Сообщений: 623
Затем заказал распил ЛДСП, заказал фасады, привез все домой, собрал, процесс сборки опущу, т.к. это отдельная история, с использованием конфирматного сверла и сверла Форстнера, врезки и регулировки фасадов, и т.д.
В общем, что касается темы - купил мебельный стыковочный профиль для ДВП белого цвета


Как я запилил встраиваемый холодильник

[^]
KoVeX09
5.08.2015 - 10:22
Статус: Offline


Хохмач

Регистрация: 10.05.14
Сообщений: 623

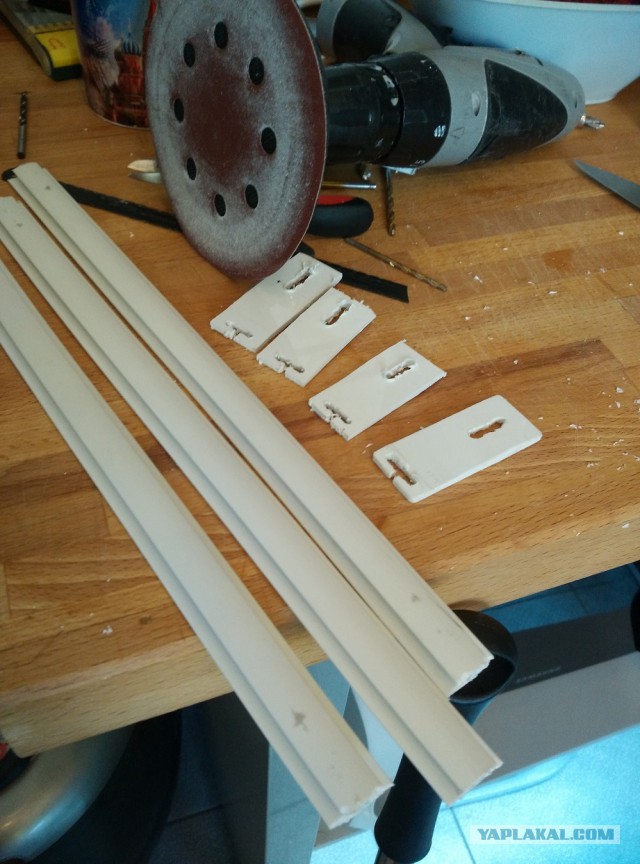

из подходящего куска пластика толщиной 3 мм выпилил заготовки для бегунков 20х60мм, при помощи сверла в них были сделаны отверстия а затем прорези в ширину меньшей стенки профиля, сделал пропил в прорезь, с другого края продолговатое отверстие для винта крепления к дверце холодильника. За качество извиняюсь, т.к. делал на коленке из подручных материалов и инструмента.

Как я запилил встраиваемый холодильник

[^]
KoVeX09
5.08.2015 - 10:23
Статус: Offline


Хохмач

Регистрация: 10.05.14
Сообщений: 623

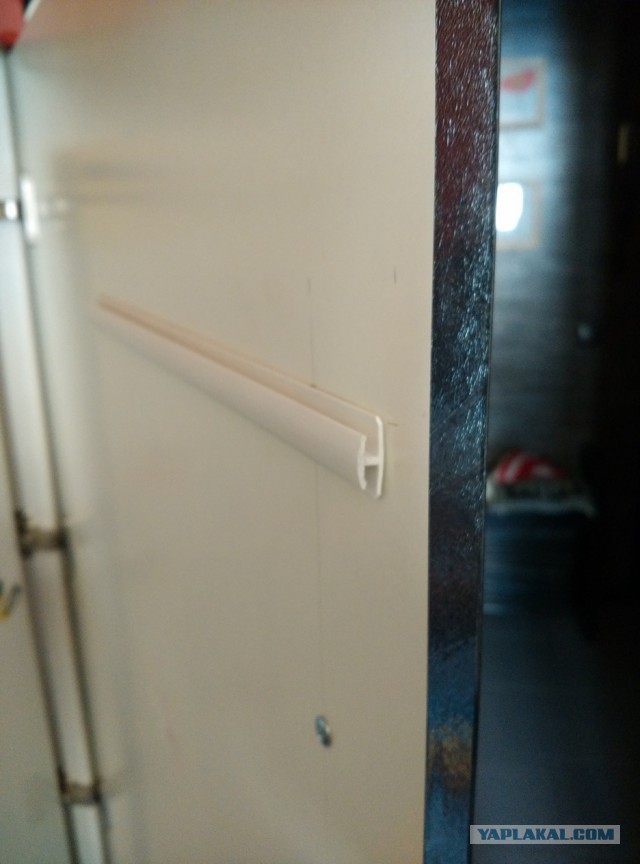

Затем, разметил места крепления профиля и при помощи двухстороннего скотча примастырил его (их) на фасад с обратной стороны.

Как я запилил встраиваемый холодильник

[^]
KoVeX09
5.08.2015 - 10:23
Статус: Offline


Хохмач

Регистрация: 10.05.14
Сообщений: 623
11.

Как я запилил встраиваемый холодильник

[^]
KoVeX09
5.08.2015 - 10:24
Статус: Offline


Хохмач

Регистрация: 10.05.14
Сообщений: 623
12.

Как я запилил встраиваемый холодильник

[^]
KoVeX09
5.08.2015 - 10:24
Статус: Offline


Хохмач

Регистрация: 10.05.14
Сообщений: 623
Далее насаживаем бегунки, и… саморезом по металлу крепим их к двери холодильника, опытным путем (открыванием – закрыванием дверей) регулируем глубину крепления бегунков чтобы двери закрывались плотно, и фасад доходил около 0,5-1мм до стенки шкафа, т.е. добиваемся герметичного прилегания двери холодильника.

Как я запилил встраиваемый холодильник

[^]
KoVeX09
5.08.2015 - 10:25
Статус: Offline


Хохмач

Регистрация: 10.05.14
Сообщений: 623
14.

Как я запилил встраиваемый холодильник

[^]
KoVeX09
5.08.2015 - 10:25
Статус: Offline


Хохмач

Регистрация: 10.05.14
Сообщений: 623
15.

Как я запилил встраиваемый холодильник

[^]
KoVeX09
5.08.2015 - 10:26
Статус: Offline


Хохмач

Регистрация: 10.05.14
Сообщений: 623
16.

Как я запилил встраиваемый холодильник

[^]
KoVeX09
5.08.2015 - 10:26
Статус: Offline


Хохмач

Регистрация: 10.05.14
Сообщений: 623
17.

Как я запилил встраиваемый холодильник

[^]
KoVeX09
5.08.2015 - 10:27
Статус: Offline


Хохмач

Регистрация: 10.05.14
Сообщений: 623
В итоге вышло вот так:

Как я запилил встраиваемый холодильник

[^]
KoVeX09
5.08.2015 - 10:27
Статус: Offline


Хохмач

Регистрация: 10.05.14
Сообщений: 623
19.

Как я запилил встраиваемый холодильник

[^]
KoVeX09
5.08.2015 - 10:28
Статус: Offline


Хохмач

Регистрация: 10.05.14
Сообщений: 623
20.

Как я запилил встраиваемый холодильник

[^]
KoVeX09
5.08.2015 - 10:28
Статус: Offline


Хохмач

Регистрация: 10.05.14
Сообщений: 623
21.

Как я запилил встраиваемый холодильник

[^]
KoVeX09
5.08.2015 - 10:29
Статус: Offline


Хохмач

Регистрация: 10.05.14
Сообщений: 623
Представитель ОТК все видел!!! gentel.gif

Добавлено в 10:29
Все, пинайте!

Как я запилил встраиваемый холодильник

[^]
Vetya
5.08.2015 - 10:30
3
Статус: Offline


Приколист

Регистрация: 18.07.12
Сообщений: 287
Молодца, но очень мудрено ) я недолго думая просто посадил на пену и все ) хрен оторвешь

[^]
ДимонК
5.08.2015 - 10:30
7
Статус: Offline


Шутник

Регистрация: 18.02.14
Сообщений: 93
ТС ты почему магнитики не снял?

[^]
KoVeX09
5.08.2015 - 10:31
5
Статус: Offline


Хохмач

Регистрация: 10.05.14
Сообщений: 623
Цитата (Vetya @ 5.08.2015 - 13:30)
Молодца, но очень мудрено ) я недолго думая просто посадил на пену и все ) хрен оторвешь

В данном варианте присутствует свободная регулировка, независимо от положения холодильника в шкафу.

[^]
