Итак, по просьбам страждущих, выкладываю псто о том как я подиум запилил.
Будет штук 40 фоток

1. Сначала вводные:
0) стандартная панельная двушка, комната 18 кв.м., потолок 2,55 м (2,65 минус подвесной потолок)
1) Надо спать на кровати, ибо ортопедический матрас (спина болеет у меня), да и удобнее.
2) Надо сериалы смотреть на диване, ибо на кровати не удобно плюс бонусы вроде крошек от печенек, пятен от чая и т.п.
3) Надо чтобы стол влез для комплуктера.
4) Надо чтобы места осталось чуть чуть хотя бы, ибо летать не умеем пока.
5) Надо чтобы я жене спать не мешал, а мне телевизор играть не мешал чтобы.

При помощи б-гомерзкого 3dsmax была нарисована комната, мебля вся и начался адов тетрис с целью всё это расставить по местам. Прошло 2 дня и стало понятно, что либо диван на потолок крепим, либо будем прятать кровать.
Кровать можно спрятать либо в стену (складывается наверх), либо в подиум.
В первом варианте мы получаем стенку мебельную во всю комнату, которая сжирает 4,5 кв.м., во втором вроде получалось норм.
Ну вот собственно и вся история отвечающая на вопрос НАУХЯ?!

Далее про вопрос КАК и слайды.

2. Было до всех манипуляций.

и так еще

Добавлено в 11:57
3. Пошел в магазин и купил:
Овердохуя бруса 50*70 (сухого только, чтобы не повело).
Уголков 30*30 мебельных (ушло около 250 штук).
Саморезов на 10 мм пол кило, саморезов на 35 мм 2-3 килограмма.
Фанеру 8-10 мм самый фиговый сорт 6 листов.

4. Запилил пилой брус, по заранее заготовленным размерам.

5. НИКОГДА НЕ ПИЛИТЕ ТОРЦЕВОЙ ПИЛОЙ БЕЗ ПАКЕТИКА )))

6. Разложил по полу фанеру, разметил, запилил, опять разложил, забурился прям через нее и прикрутил к полу. Это для того, чтобы пыли меньше было и было к чему стойки крепить.
Тут я выложил из стоек ступеньку примерно, чтобы прикинуть в реале как оно выглядеть будет.

два

7. Взял немного стоек и прибурил их к стене с шагом 400 мм. После этого положил на них длинный брус (у меня 4 метра получился) который впоследствии также прибурил к стене.
Первый ряд готов!

8. Отмерил от первого ряда 400 мм. и прибурил к стене следующую крайнюю стойку (на фото обвел). Поклал на нее длинный брус.

9. У дальнего конца бруса ставим стойку, крепим всё на уголки (в этом месте не помешала бы помощь, всё сразу держать).

10. Прикрутил стойки и первые поперечины между длинными брусьями. Получается неплохо.

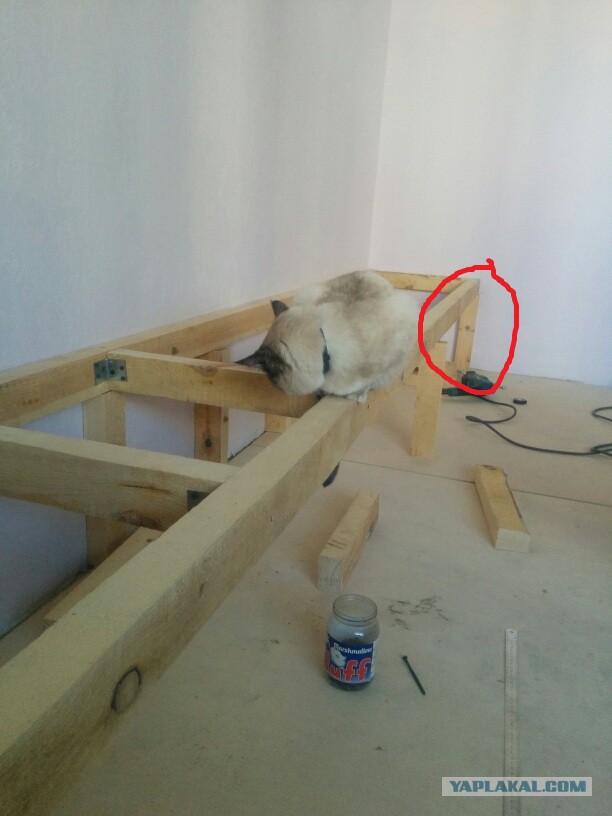

Запустил кошку, проверить под нагрузкой конструкцию.

11. Дальше повторяем шаги 9 и 10 пока не дойдем до конца фанерки.

нужно больше дерева!

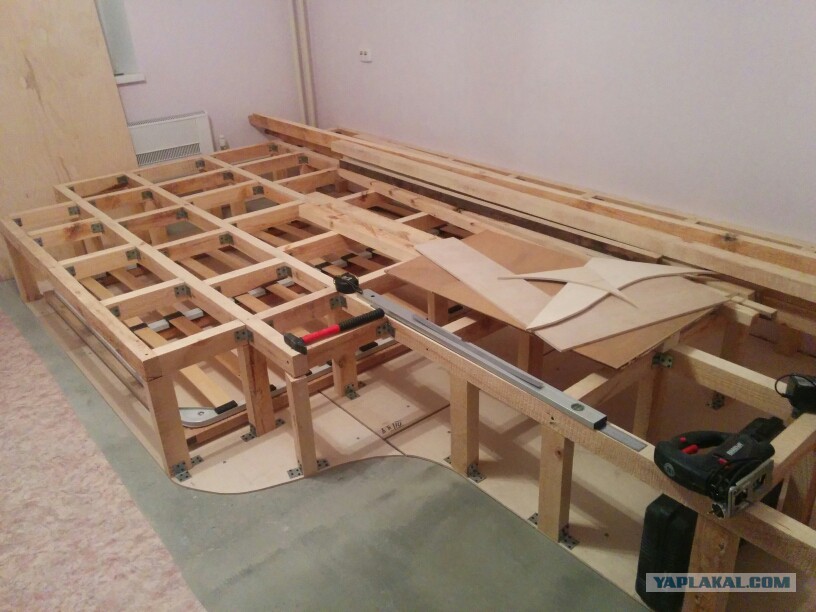

12. Готово! Под брусом виднеется основание для кровати уже на роликах.
Важный момент если кто-то делать соберется: когда последний ряд стоек делаем, не забываем о том, что к ним еще стенка будет крепиться, поэтому вымерять тщательно очень нужно.

13. Далее сбегал в магазин за влагостойкой OSB 12 мм. и прикрутил сверху (на фотке не очень видно, но принцип, думаю, ясен).
Также на фотке присутствует чудо-рамка для основания кровати.

Принципиальная схема этой выезжающей хренобуды: брус 40*40 скручивается уголками в рамку с продольным усилением. К этой рамке на уголки крепится болт (см. эскиз), всего таких 8 штук болтов. На болт крепим колеса от скейта (в любом спортивном 800 рублей комплект). От скейта, потому что не сломается никогда, а также потому что мягко, тихо и по 2 подшипника в колесе.
Далее на эту рамку с колесами кладем основание, на основание матрас.

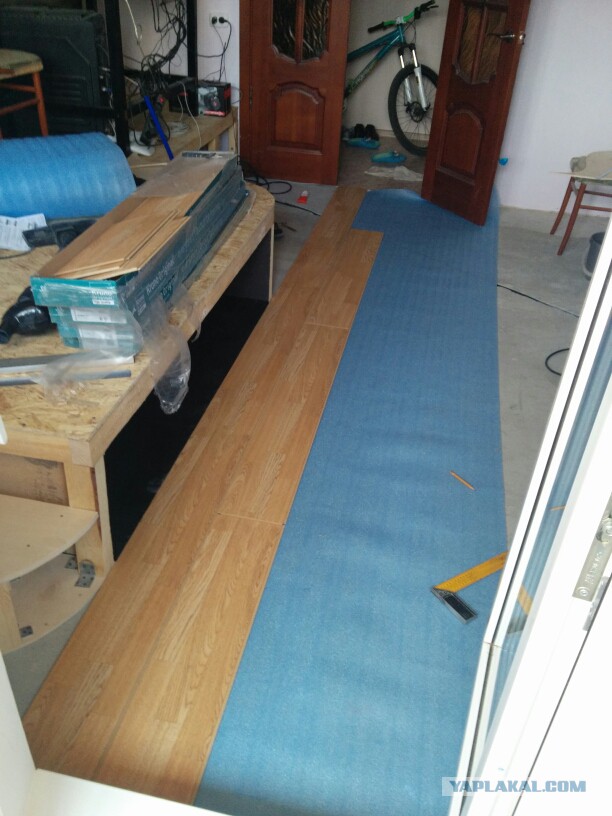

14. Далее ламинат постелился. Думаю объяснять не нужно как, на тытрубе видосов мешок.

еще

и еще

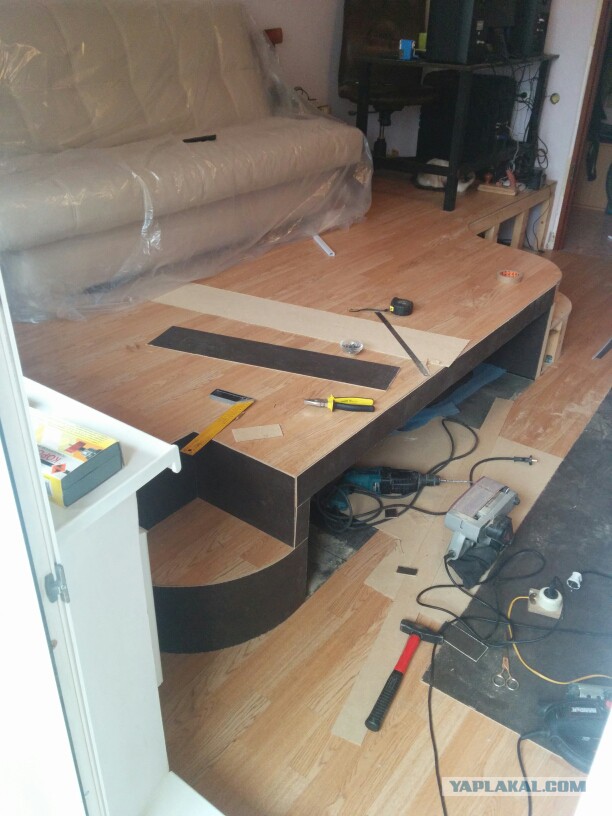

15. Когда ламинат сам постелился еще разик сгонял в магазин за ДВП, вырезал и прибил на гвоздики обычные к стойкам. (через день уже не видно где они там есть).
Самый крутой аттракцион: прибить ДВП в нишу, в которую кровать прячется. Клаустрофобам не очень будет. Оббить надо всю нишу, то есть бока внутри и "потолок". Низ оббивать не стал, просто покрасил фанеру.

еще

Это сообщение отредактировал KOJIXO3HuK - 4.07.2015 - 12:04

еще

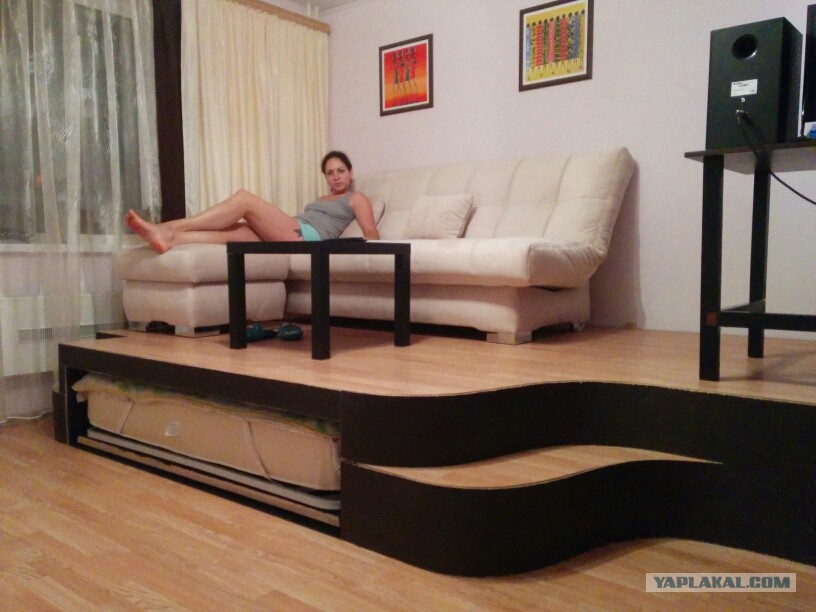

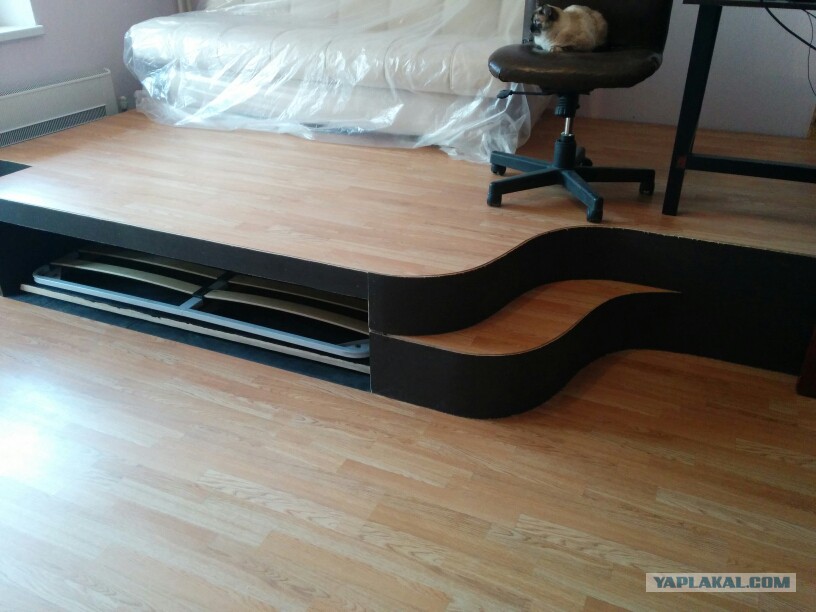

16. Получилось как-то так.

и так

Жена довольна кажись
