Попросила меня моя девушка сделать крышку для аквариума, для выращивания креветок. umnik.gif

Будет 29 фот.

1. Фото
Берем ПВХ 3 мм, любезно предоставленный рекламщиками в нашем городе.
Пользуясь случаем передаю привет Степе! Спасибо за материалы )

Как я запилил крышку для аквариума

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Scopa
30.06.2015 - 13:40
Статус: Offline


Шутник

Регистрация: 27.07.12
Сообщений: 56
2. Фото
А это композит, не знаю как будет правильнее, между двух металлических пластин какой-то вспененный материал, на него было решено клеить светодиодную ленту.



Как я запилил крышку для аквариума

[^]
Scopa
30.06.2015 - 13:40
Статус: Offline


Шутник

Регистрация: 27.07.12
Сообщений: 56

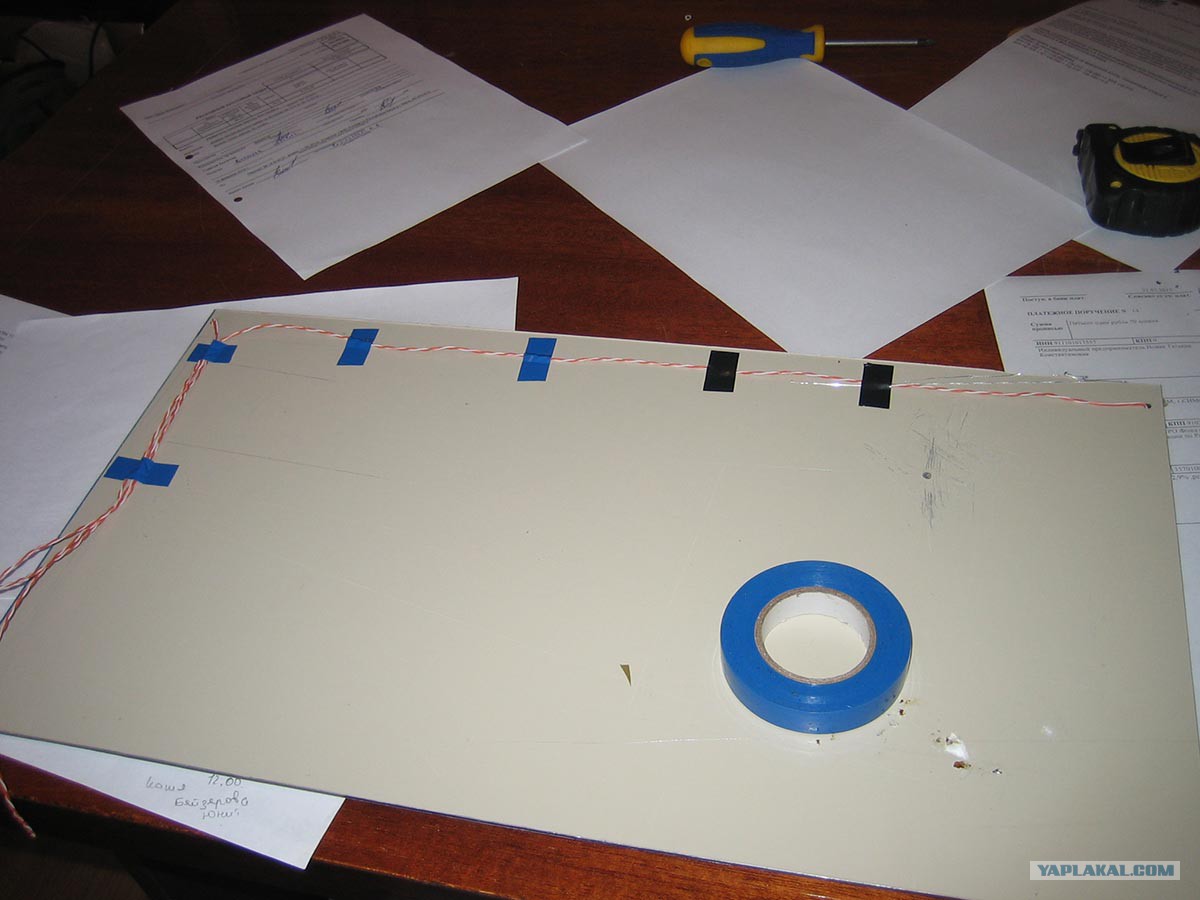

3. Фото
Обратная сторона, припаиваем провода и выводим с обратной стороны, сначала крепил черной изолентой, потом понял что лоханулся и должна быть только синяя, в срочной порядке поменял ))



Как я запилил крышку для аквариума

[^]
Scopa
30.06.2015 - 13:41
Статус: Offline


Шутник

Регистрация: 27.07.12
Сообщений: 56

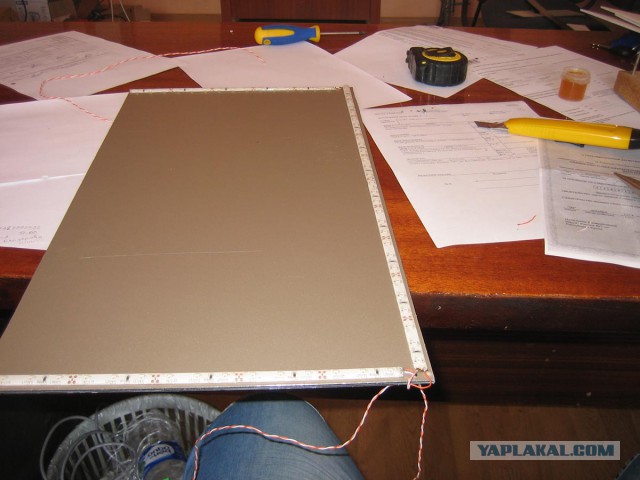

4. Фото
Первый тест, по периметру синяя светодиодная лента 1 метр



Как я запилил крышку для аквариума

[^]
Scopa
30.06.2015 - 13:41
Статус: Offline


Шутник

Регистрация: 27.07.12
Сообщений: 56
5. Фото
Начинаю наклеивать ленту - Холодный белый свет, всего 5 метров



Как я запилил крышку для аквариума

[^]
Scopa
30.06.2015 - 13:42
Статус: Offline


Шутник

Регистрация: 27.07.12
Сообщений: 56
6. Фото
Наклеил все 5 метров и просверлил отверстия в композите, для вентиляции и отвода тепла.



Как я запилил крышку для аквариума

[^]
Scopa
30.06.2015 - 13:42
Статус: Offline


Шутник

Регистрация: 27.07.12
Сообщений: 56
7. Фото
Коммутирую



Как я запилил крышку для аквариума

[^]
Scopa
30.06.2015 - 13:43
Статус: Offline


Шутник

Регистрация: 27.07.12
Сообщений: 56

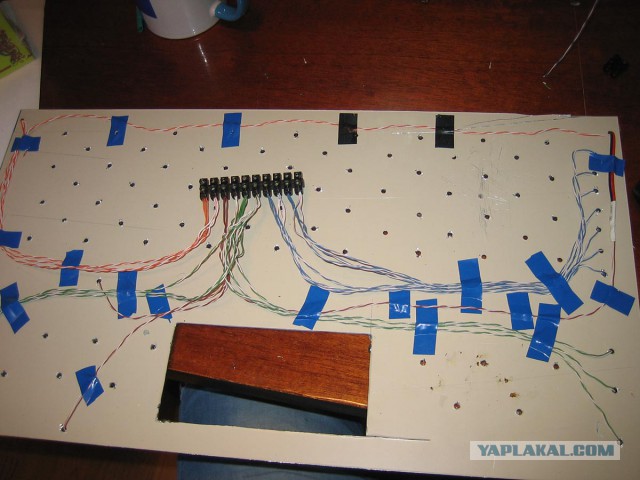

8. Фото
Все провода между собой спаял перед тем как зажимать в клемнике



Как я запилил крышку для аквариума

[^]
Scopa
30.06.2015 - 13:43
Статус: Offline


Шутник

Регистрация: 27.07.12
Сообщений: 56
9. Фото
Включатся будут не все сразу полосы, поэтому и разделяем выводы в клемнике



Как я запилил крышку для аквариума

[^]
Scopa
30.06.2015 - 13:43
Статус: Offline


Шутник

Регистрация: 27.07.12
Сообщений: 56

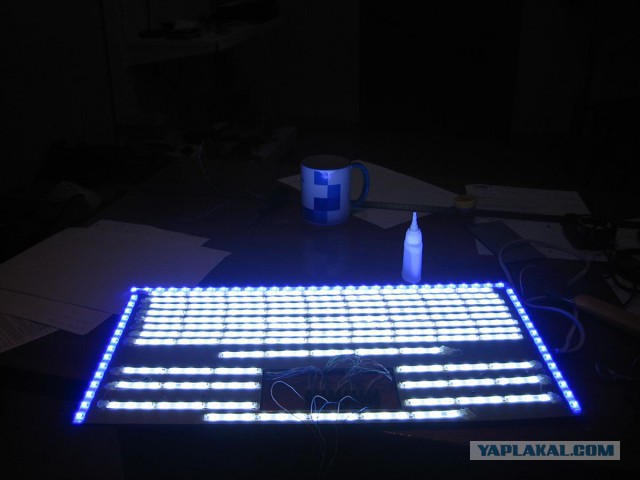

10. Фото
Тест всех лент.



Как я запилил крышку для аквариума

[^]
Scopa
30.06.2015 - 13:44
Статус: Offline


Шутник

Регистрация: 27.07.12
Сообщений: 56

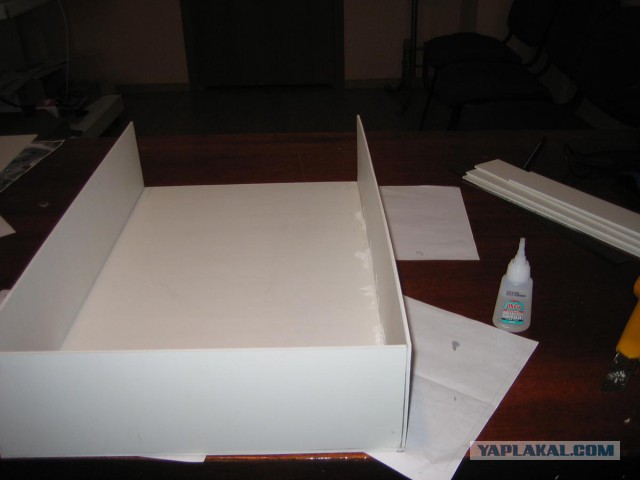

11. Фото
Приступаем к склейке самой крышки. Клеил суперклеем, склеил крышку, пальцы, крышку к столу приклеил, и джинсы облил клеем.



Как я запилил крышку для аквариума

[^]
Scopa
30.06.2015 - 13:44
Статус: Offline


Шутник

Регистрация: 27.07.12
Сообщений: 56
12. Фото
Вид сверху



Как я запилил крышку для аквариума

[^]
Scopa
30.06.2015 - 13:45
Статус: Offline


Шутник

Регистрация: 27.07.12
Сообщений: 56
13. Фото

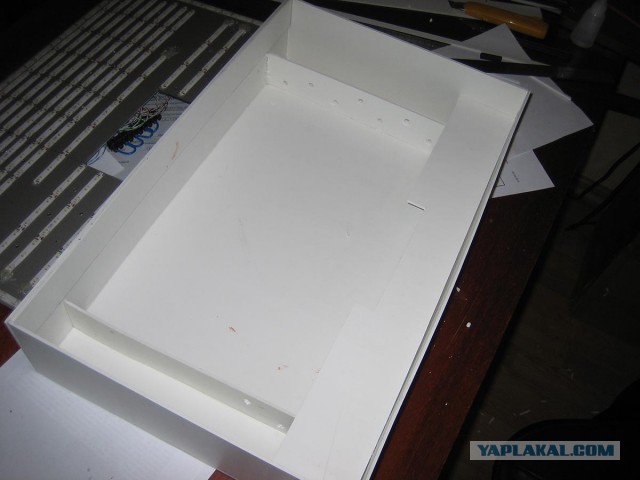

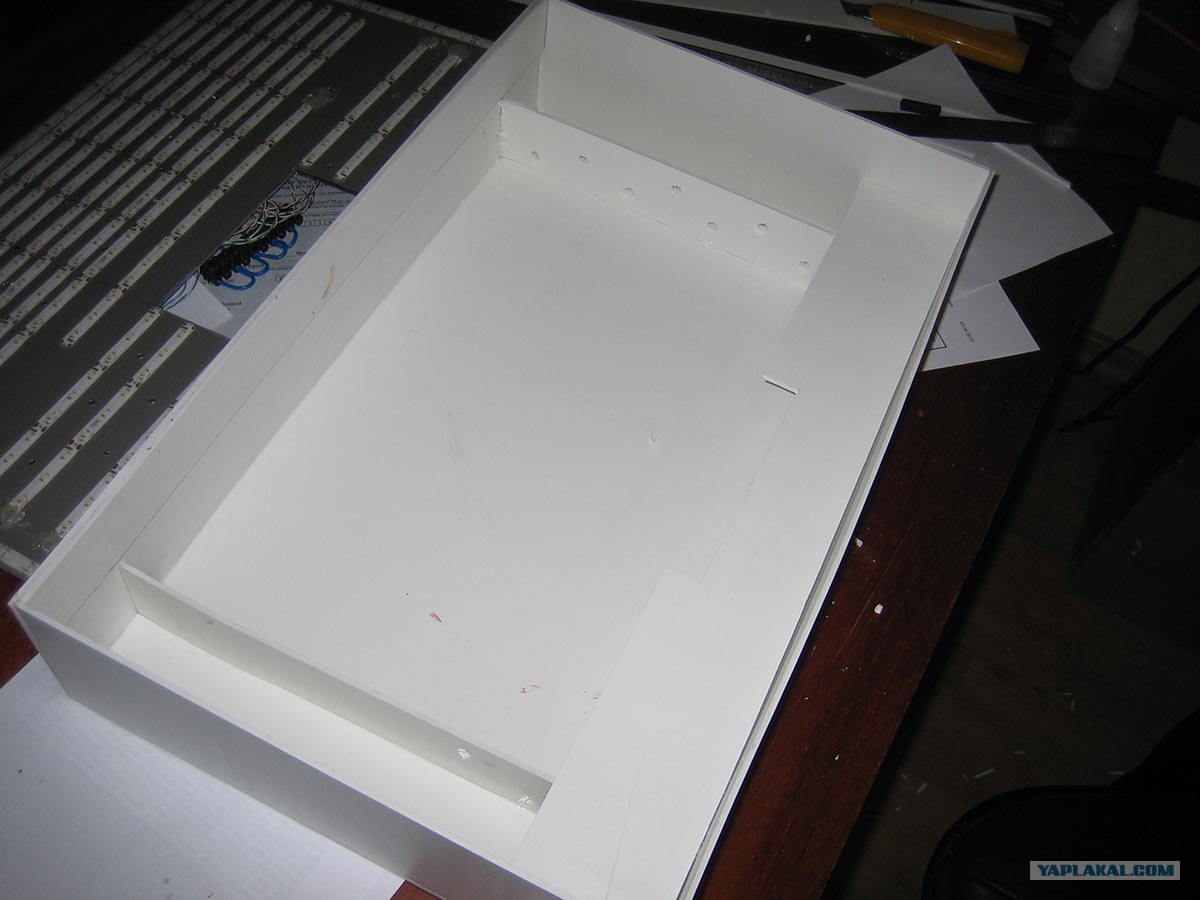

Коробка готова



Как я запилил крышку для аквариума

[^]
Scopa
30.06.2015 - 13:45
Статус: Offline


Шутник

Регистрация: 27.07.12
Сообщений: 56

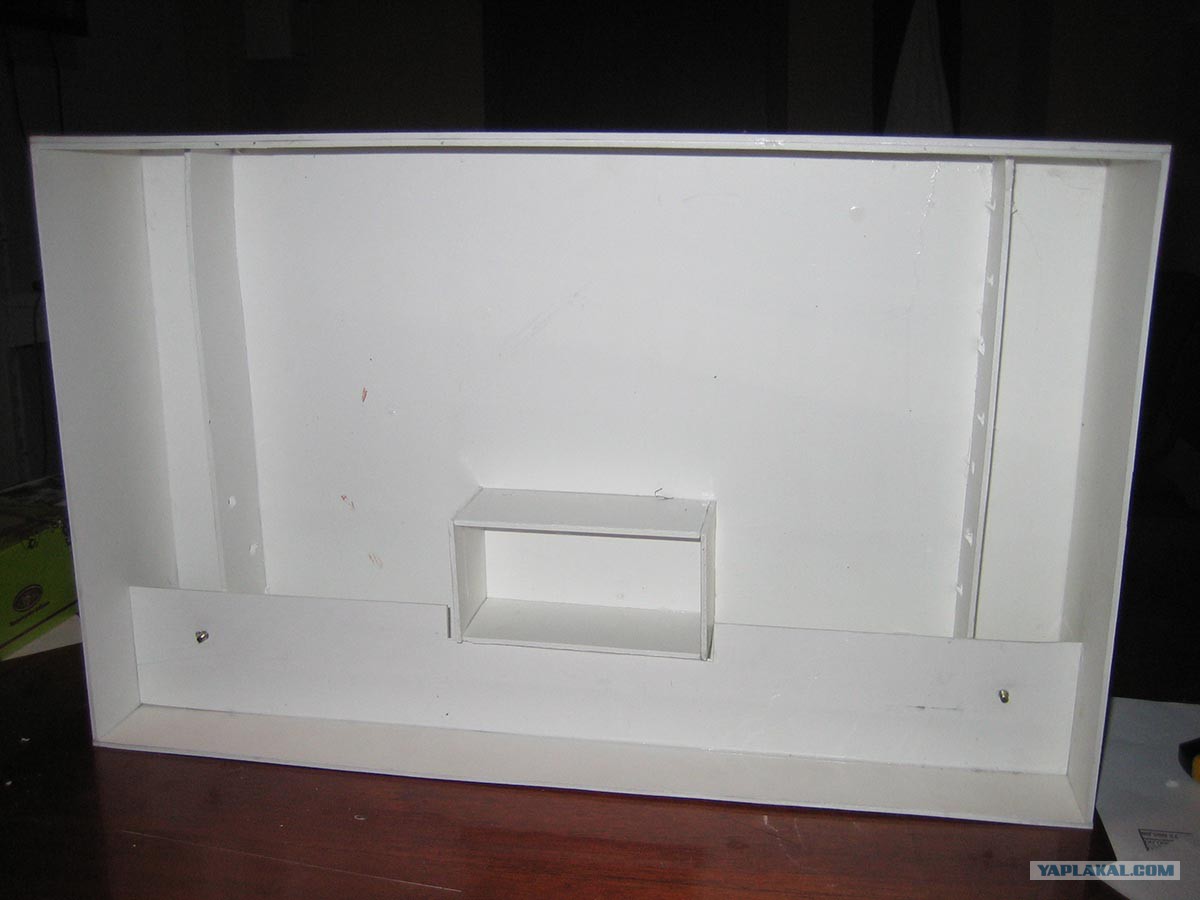

14. Фото
Делаем ребра жесткости



Как я запилил крышку для аквариума

[^]
Scopa
30.06.2015 - 13:45
Статус: Offline


Шутник

Регистрация: 27.07.12
Сообщений: 56
15. Фото
Делаем туннель для насыпки корма



Как я запилил крышку для аквариума

[^]
Scopa
30.06.2015 - 13:46
Статус: Offline


Шутник

Регистрация: 27.07.12
Сообщений: 56
16. Фото

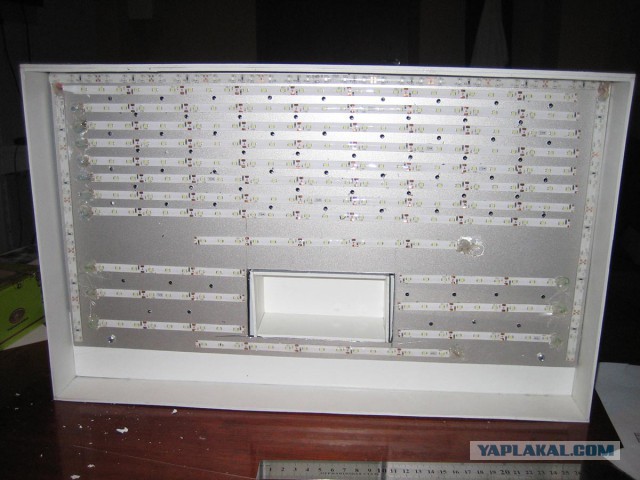

Примеряем пластину со светодиодами



Как я запилил крышку для аквариума

[^]
Scopa
30.06.2015 - 13:47
Статус: Offline


Шутник

Регистрация: 27.07.12
Сообщений: 56
17. Фото
Начинаем вырезать технологические отверстия в крышке.



Как я запилил крышку для аквариума

[^]
Scopa
30.06.2015 - 13:47
Статус: Offline


Шутник

Регистрация: 27.07.12
Сообщений: 56
18. Фото
Рисуем в масштабе как будут выглядеть отверстия под кулер.



Как я запилил крышку для аквариума

[^]
Scopa
30.06.2015 - 13:48
Статус: Offline


Шутник

Регистрация: 27.07.12
Сообщений: 56
19. Фото
Распечатываем, наклеиваем и начинаем вырезать



Как я запилил крышку для аквариума

[^]
Scopa
30.06.2015 - 13:48
Статус: Offline


Шутник

Регистрация: 27.07.12
Сообщений: 56
20. Фото

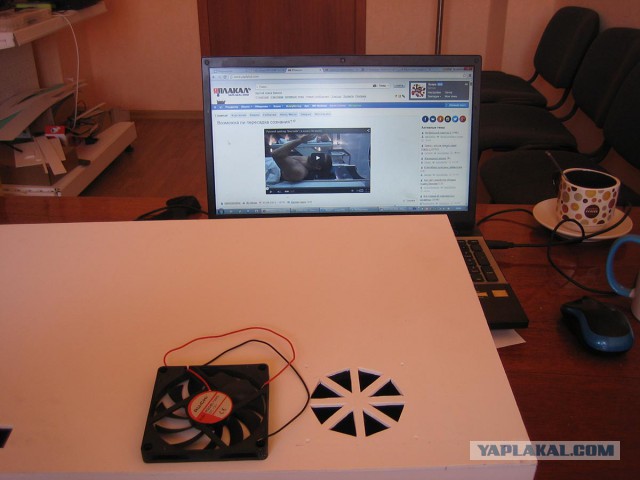

Готовые отверстия



Как я запилил крышку для аквариума

[^]
Scopa
30.06.2015 - 13:49
Статус: Offline


Шутник

Регистрация: 27.07.12
Сообщений: 56
21 Фото
Отверстие под разъем блока питания, просто замазал маркером и отпечатал на крышке.



Как я запилил крышку для аквариума

[^]
Scopa
30.06.2015 - 13:50
Статус: Offline


Шутник

Регистрация: 27.07.12
Сообщений: 56

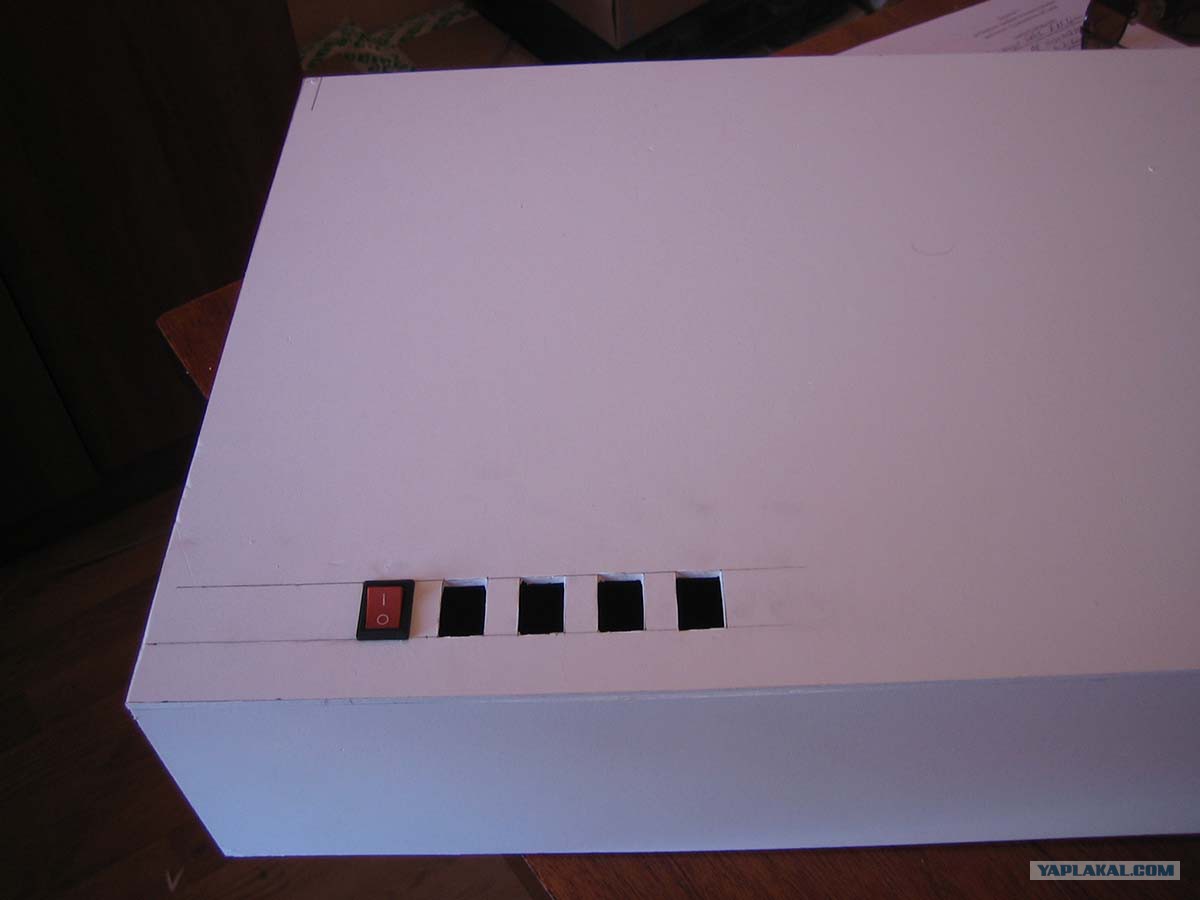

22. Фото

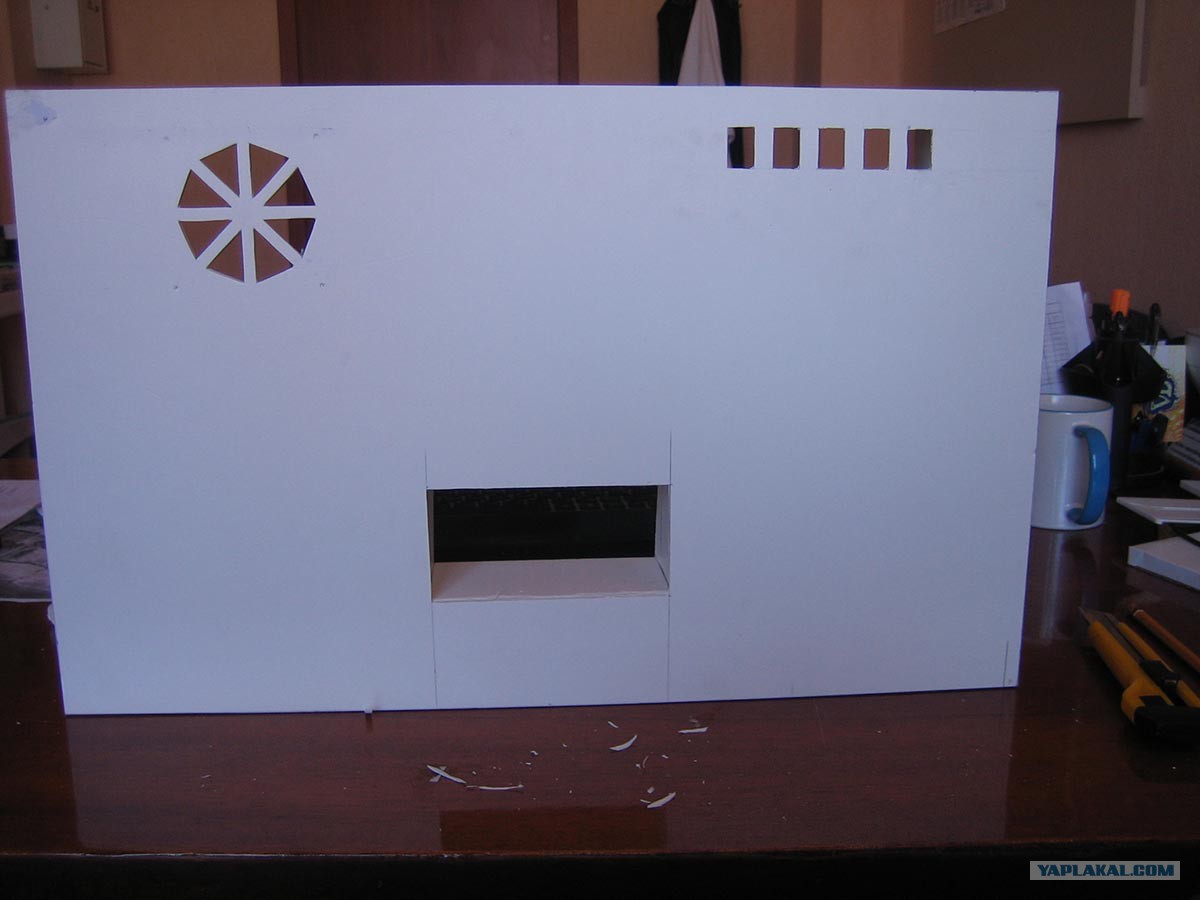

Крышка со всеми отверстиями. Немного упорота!



Как я запилил крышку для аквариума

[^]
Scopa
30.06.2015 - 13:50
Статус: Offline


Шутник

Регистрация: 27.07.12
Сообщений: 56
23. Фото
Отнес рекламщикам для обклейки аракалом. Еще раз спасибо тебе Степа за помощь!



Как я запилил крышку для аквариума

[^]
Scopa
30.06.2015 - 13:51
Статус: Offline


Шутник

Регистрация: 27.07.12
Сообщений: 56
24. Фото
Начинаю коммутировать выключатели



Как я запилил крышку для аквариума

[^]
Scopa
30.06.2015 - 13:51
Статус: Offline


Шутник

Регистрация: 27.07.12
Сообщений: 56

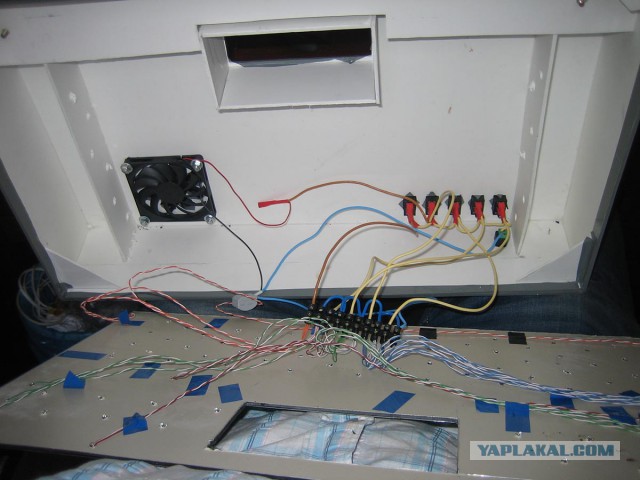

25. Фото
Все соединяем
