Как я потолок запилил

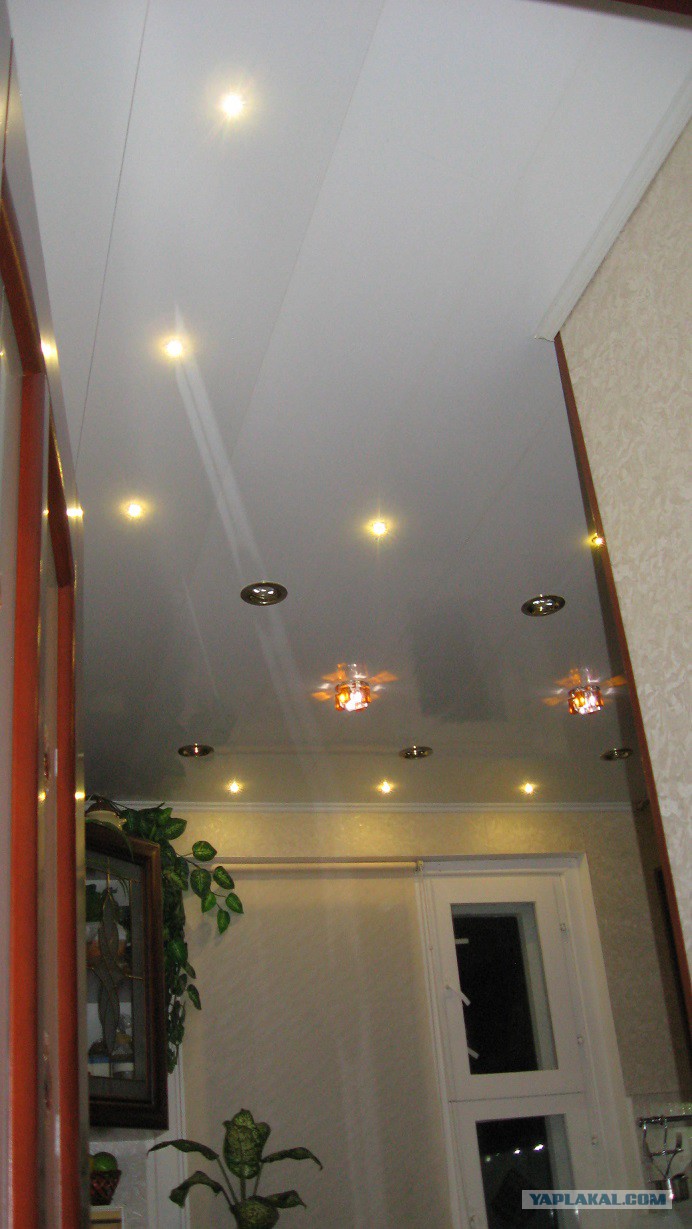

когда-то лет 7 назад был у нас в доме кап ремонт, ну и заодно под общий шум мы решили поменять кухню. сделали потолок отбиваясь от того что попроще пластик , делалось без сильных замарочек на минимальных знаниях. сама кухня примерно 2,2*2,2м не много короче )) из освещения сделали 6точечных галогенок по 35вт и 2 каких то стеклянных кубика, ибо 200ватт в плечи не надо когда смотришь телик под кофе. ну в целом получилось не плохо но как то скучновато что-ле.

в итоге спустя некоторое время я начал изголяться, купил для эксперимента 1вт обыкновенные китайские светодиоды , переделал стеклянные светильники под них и добавил там сям в полки под шкафчики не забывая что им ещё куда-то тепло своё девать надо. итого получилось не плохо вроде-бы .

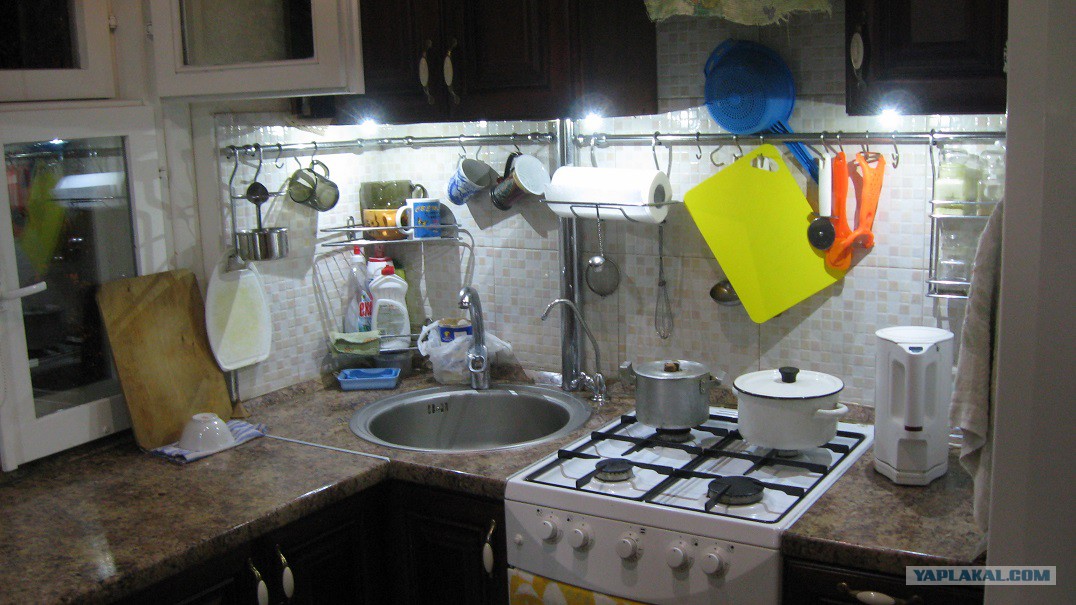

шкафчики

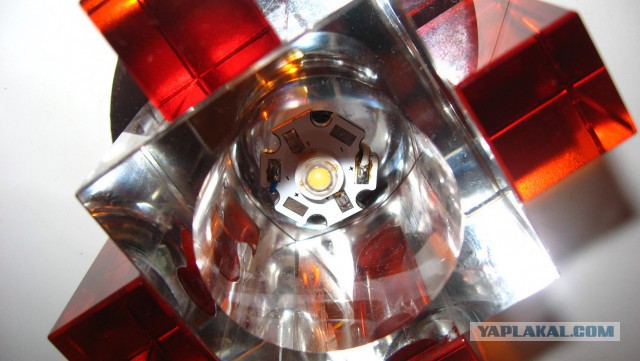

кубик

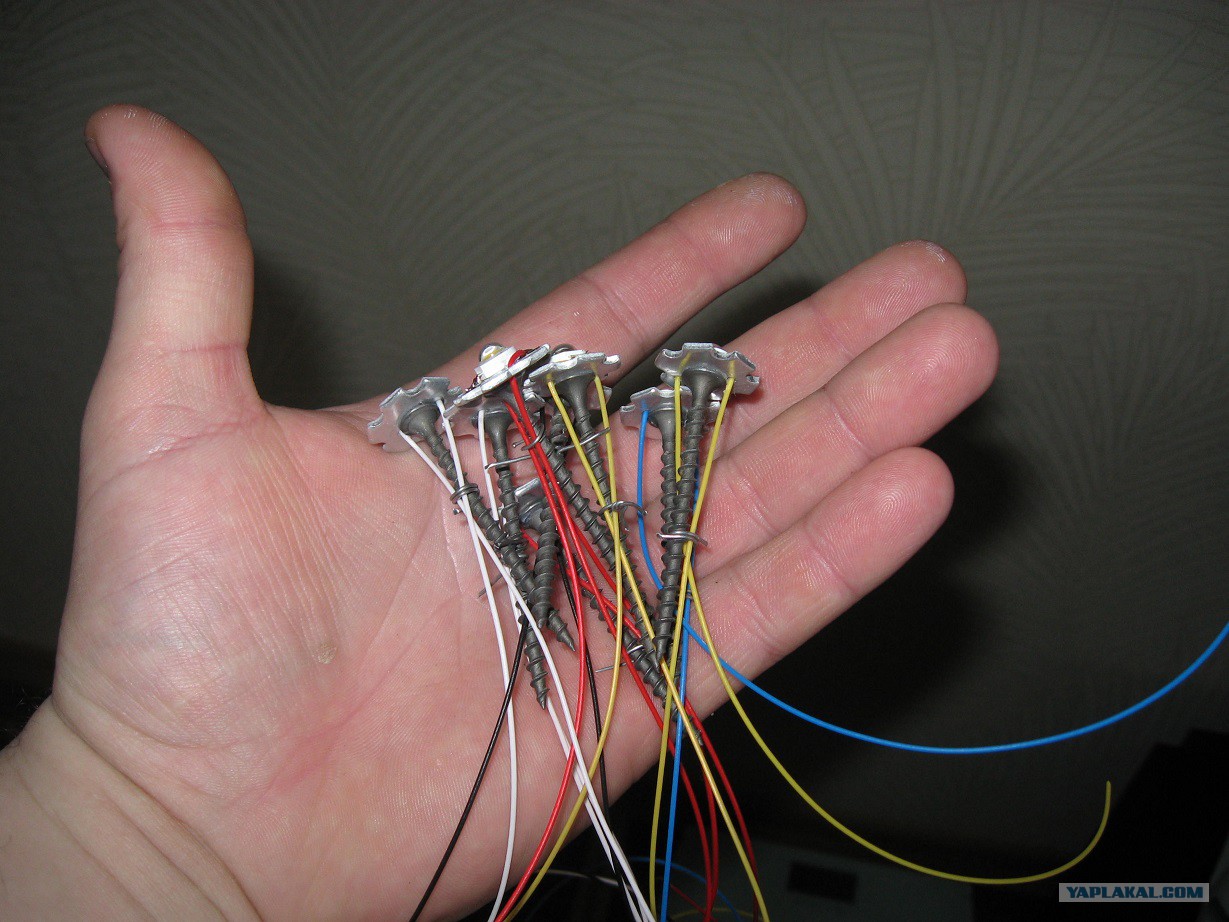

прошло ещё сколько то времени.. я начал изгаляться над потолком разметил понапросверливал попротяягивал подключил ну не бяды вроде и светло и 20ватт жрёт .

вид 2

правда что-то в голову мне не закралась мысль что сталь хреновый тепло-проводник из-за чего диоды грелись а конец самореза был еле тёплый но работало ))долго.

прошло ещё сколько то времени и я понял что получилась какае-то мешанина со светильниками, как то всего так много разнопланового на маленьком потолке, плюс надо было провод прокинуть по вентшахте до которой что б далесть надо было снять потолок плюс и вентиляцию надо было маленько переделать .
в итоге и задумал я снести нафиг этот потолок и сделать новый без мешанины всячесской. натяжной я не хотел как и гипс.
едим на рынок есть панели 25 и 37см выбираем 37 ибо 25 были и бесили,
вроде всё просто с потолком бери да делай , но есть привязки каторые мешали малость жить, вентшахта(каторую не сместиш), короб вент 21*6см , профеля, радиаторы для диодов 7*7см

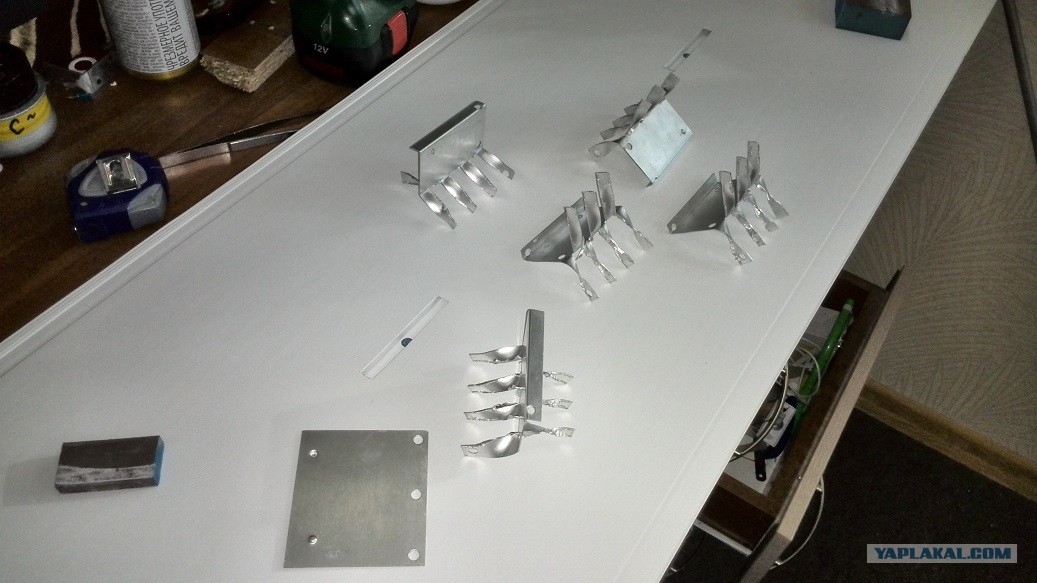

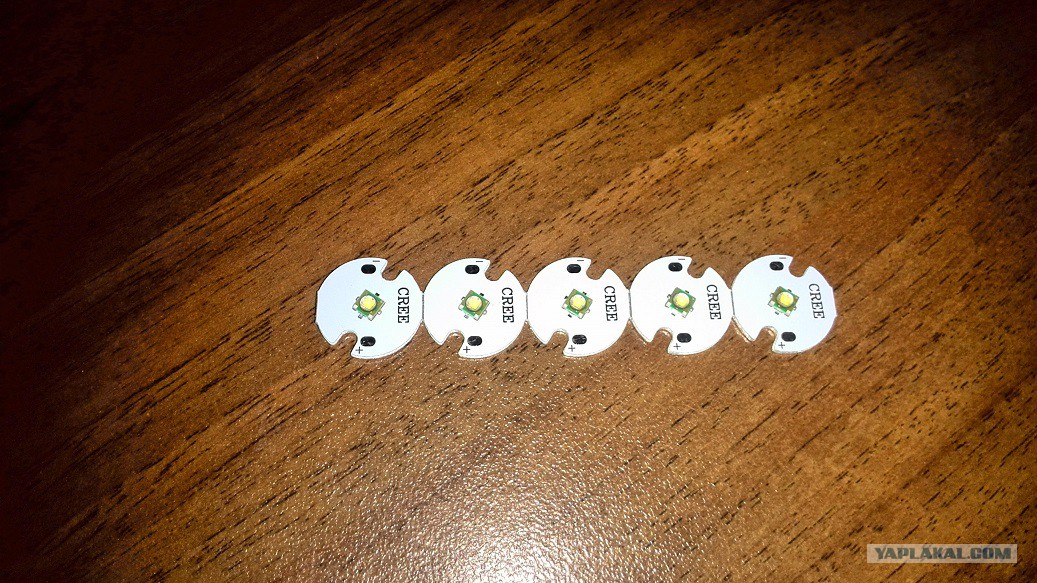

светодиоды на этот раз брал KREE нейтрального оттенка по 3вт и эти 3вт тепла надо было куда-то девать дабы диод не перегревался и не здох раньше времени. нашел в загашнике алюминиевые пластины 7*7см надрезал типо радиатор )) прикрутил протестировал. эффективно.

картинка

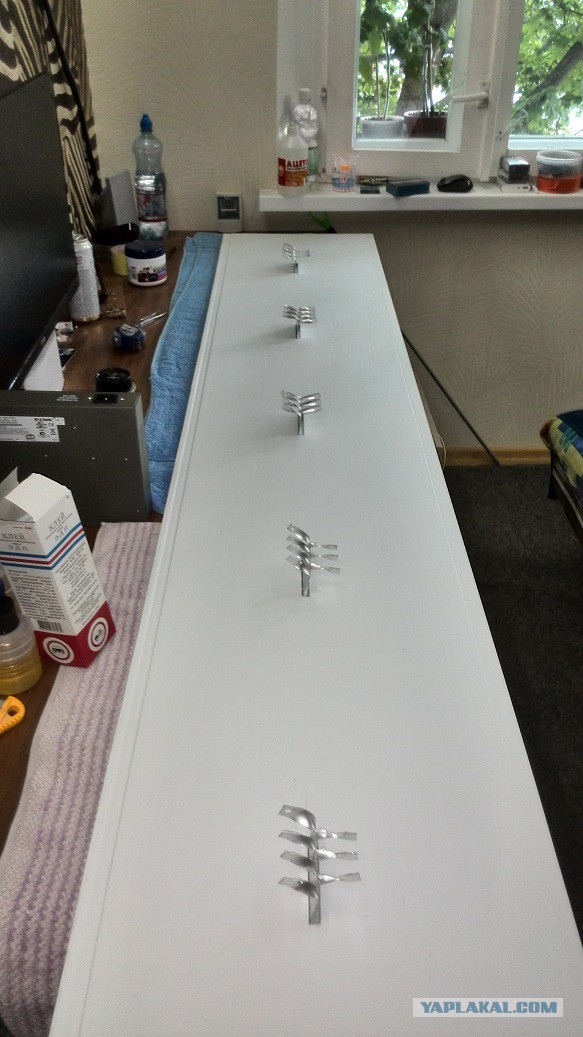

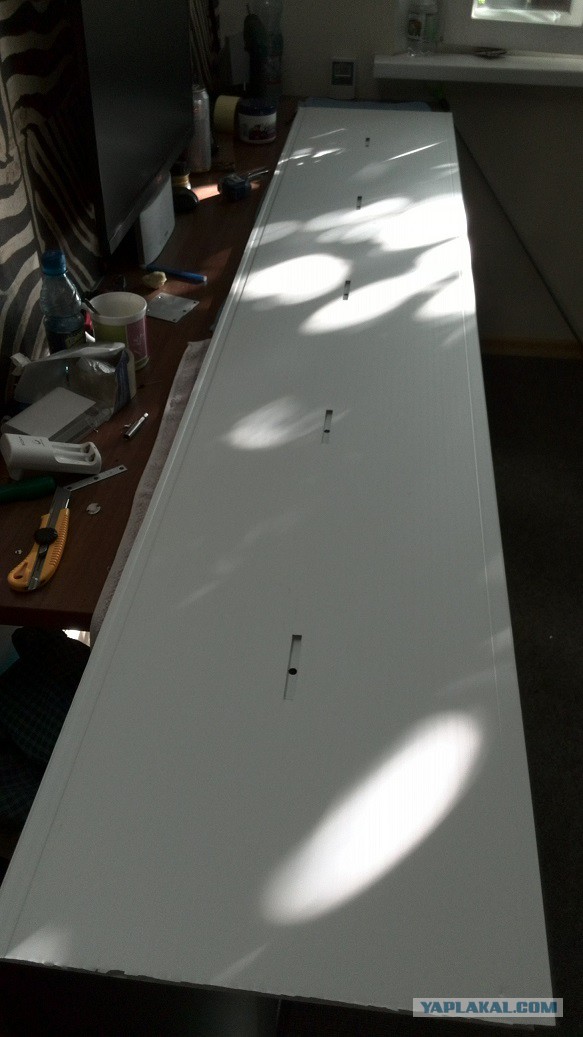

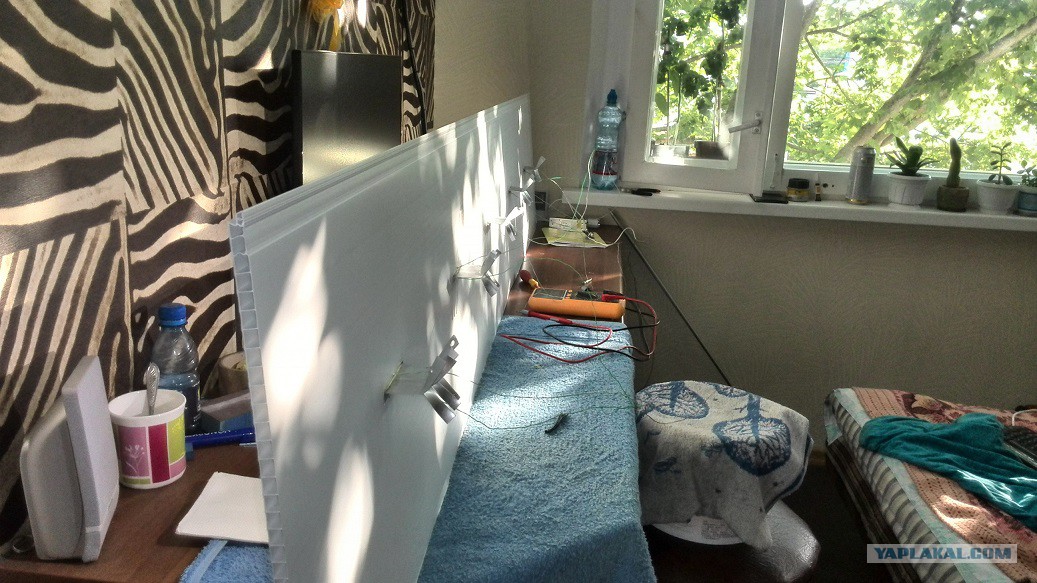

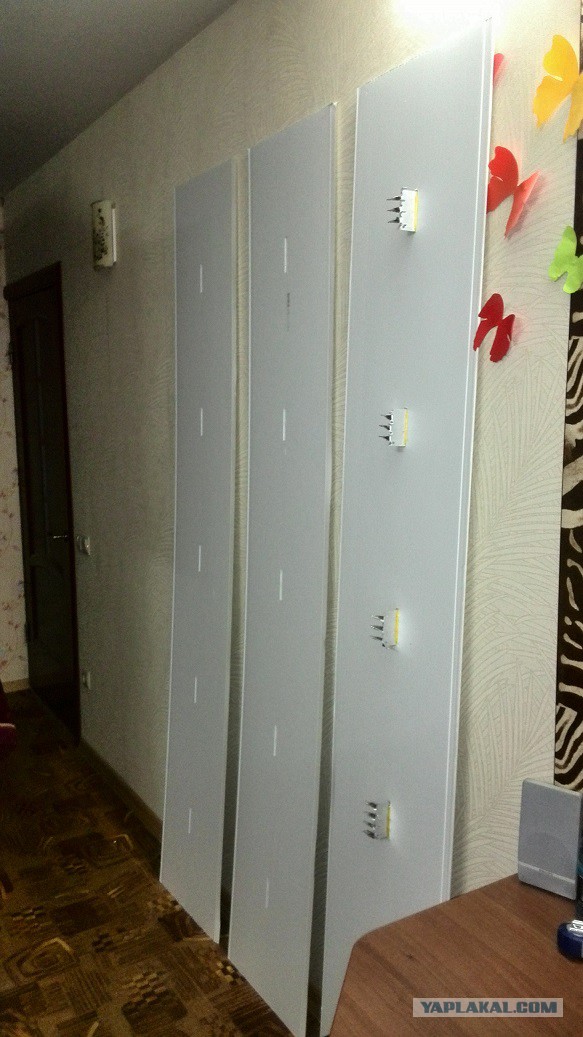

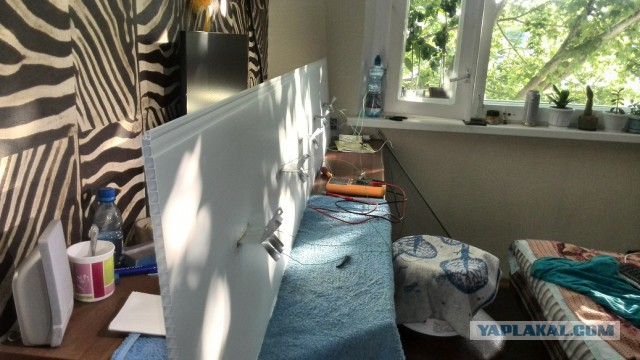

ну и начал собирать панели. суперклей, эпоксидка, термопасты, саморезы, бред всякий, и куча убитого времени. за вечер хватало терпения собрать в сумме одну панель.

картинка

картинка

картинка

картинка

картинка

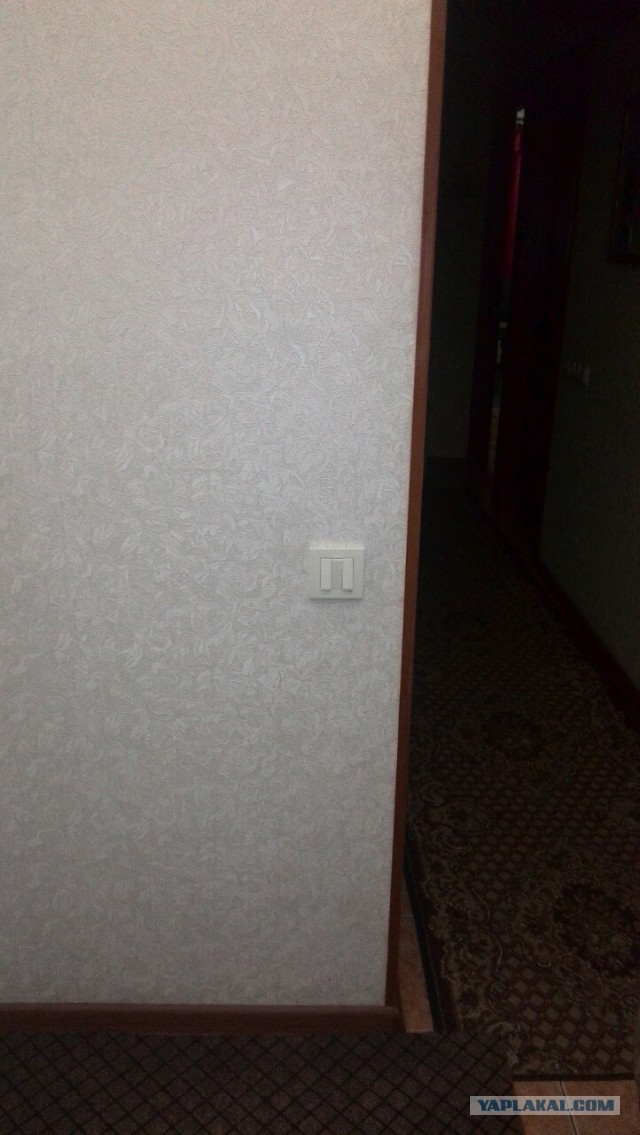

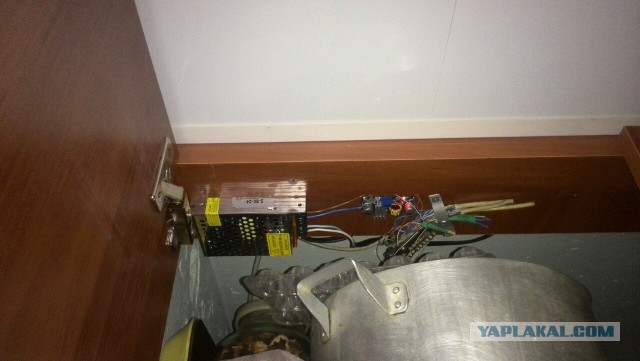

так как питаеться это всё от импульсного БП то встал вопрос с димером, каторый благорполучно решился . купил 3клавешник чисто на регулировку яркости, нехитрыми путями подключив его по витой паре к стабилизатору блаблабла и тд получили что каждая клавиша у нас это 25% яркости(25/50/75/100%)ну и при входе общий свет вкл.

картинка

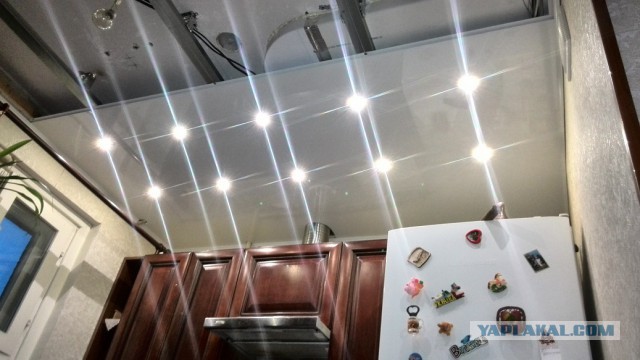

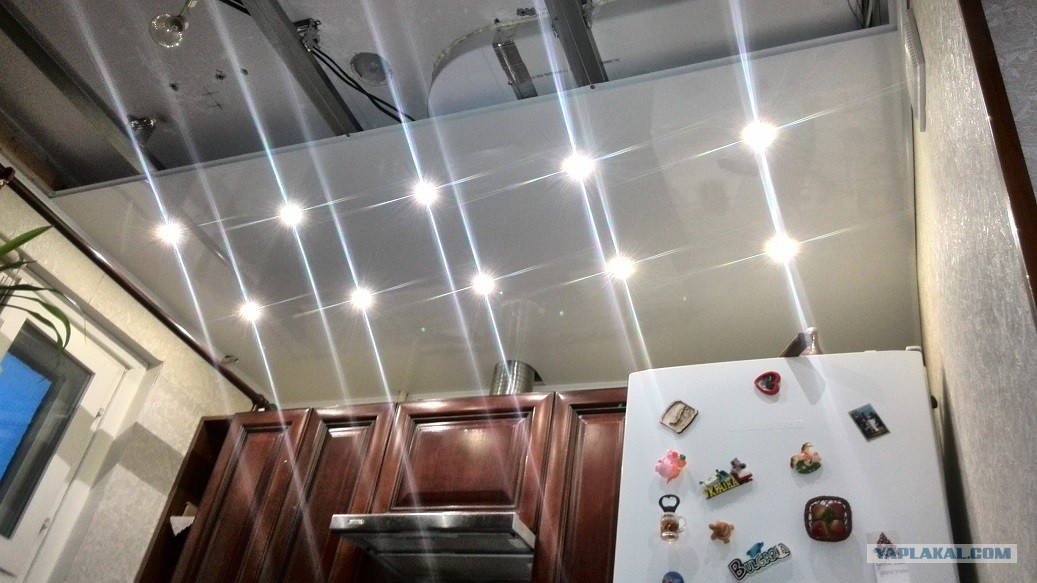

собираем и фоткаем моткаем и собираем

собираем и фоткаем моткаем и собираем

собираем и фоткаем моткаем и собираем

собираем и фоткаем моткаем и собираем

собираем и фоткаем моткаем и собираем

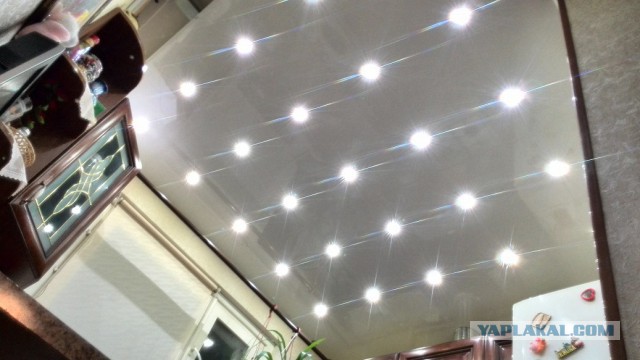

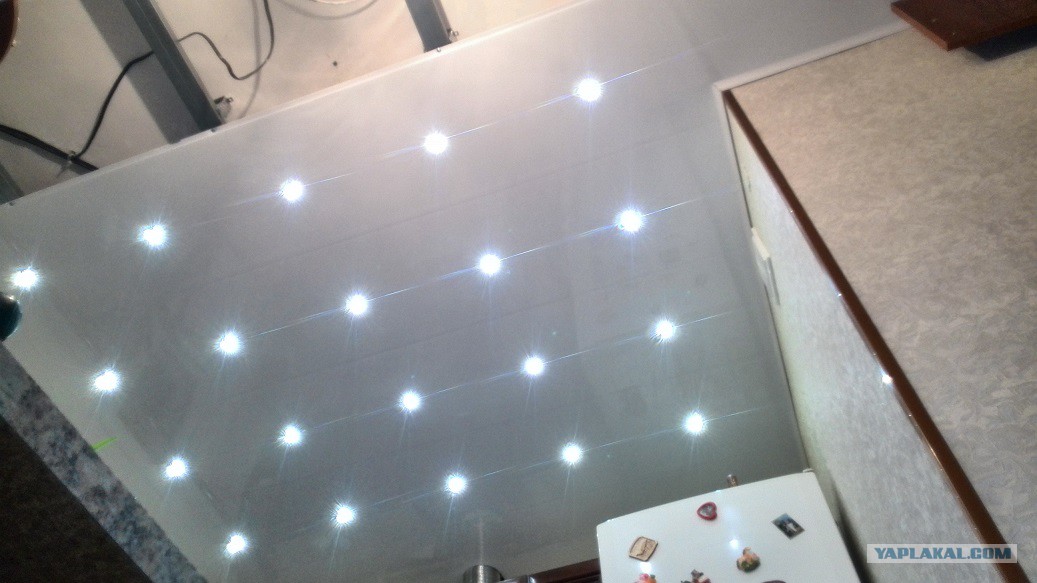

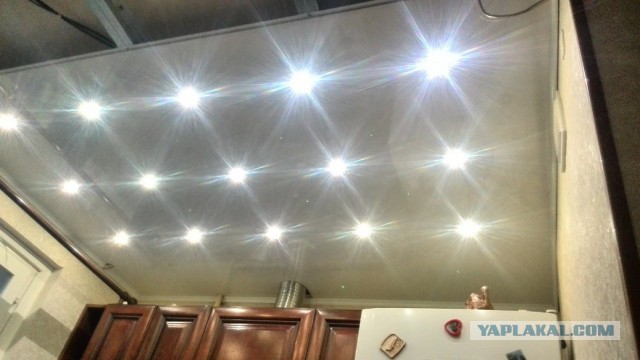

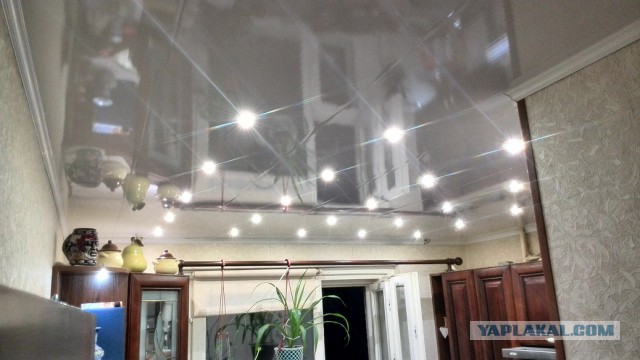

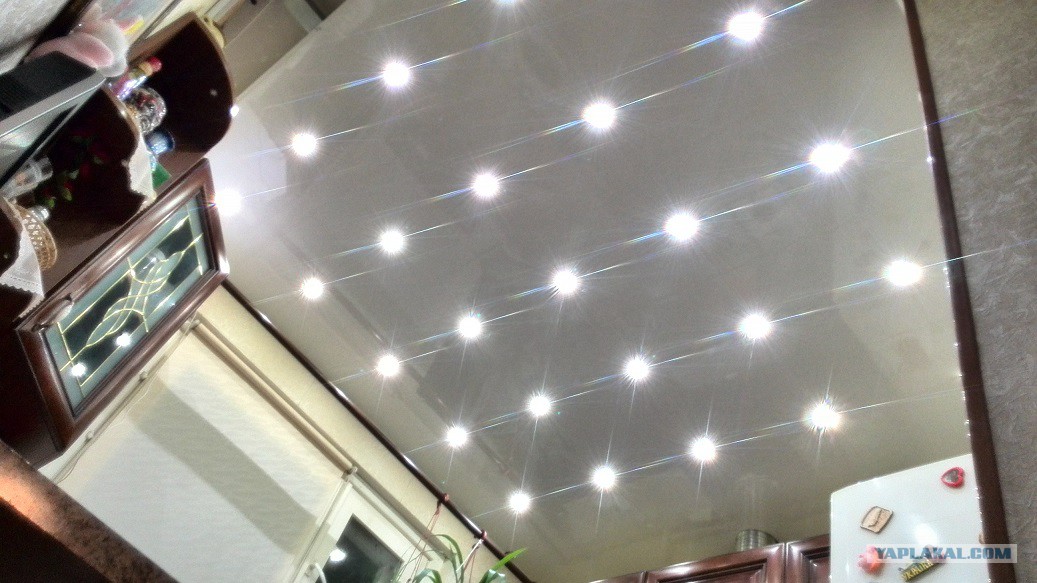

в живую выглядит классно и света получилось завались (80ватт led на максимуме на 5квадратных метрах )

Добавлено в 01:34
так что пробуйте эксперементируйте каму не лень
мотжет у кого мысль какая появиться у себя что-то...
кароче как то так. всем спасибо.
