Шкаф навесной с подъемным фасадом, своим руками

по хорошему навесную планку надо делать на каждый предмет, что бы она была вкладной, и навески прижимали предмет к стене, у тебя же зазор.

Шканты - наше всё. У меня идёт по 4 шт. на одну сторону. Даже в таких изделиях. Ничего они не прослабляют полку. На изделия с провисшими горизонтами, которые были только на конфирматах (особые умельцы вообще хреначат на саморезы) я насмотрелся.

Шуруповертом соосно насверлить дырок под шканты немного геморно, если самому собирать и нету целой подсобки всякого инструмента

Советую вешать на металлические подвесы. Они не разваливаются как пластмассовые…

Это сообщение отредактировал russtas - 27.03.2018 - 04:57

а что за инструмент на 1.01 для сверления отверстий под шканты?

На Али купленная приспособа. Искать там по запросу "кондуктор для сверления" в наборы ручных инструментов.

Ссылку не указываю, т.к. может уже не самый дешёвый вариант и чтобы не обвинили опять в рекламе.

Это сообщение отредактировал Nivl - 27.03.2018 - 08:07

Пластмассовые прямо разваливаются?! Есть прецедент?

А ты два пуда банок со свинцовой дробью понаставь!!!

Да.
Причем покупал пластмассовые в специальном магазине.
Сначала не мог понять, почему перекосились полки. Когда разобрался пришлось искать что-то серьёзное. Существуют два варианта металлических – один как на фото, другой скрытый,( вдоль задней стенки, со стороны стены,)

Спасибо, буду знать!

по поводу фурнитуры, не для рекламы, я уже 15 лет заказываю в МДМ-Комплект, там и схемы монтажа и все размеры есть, доверяю конторе

Я там заказывал фурнитуру для встроенного шкафа (белый, есть на фото и видео).

Поставил себе такие же подъемные механизмы, разочарован. Постоянно подтягиваю, т.к. в верхнем положении не держат, всё время норовят по башке дверцей стукнуть. Блин, переделывать на что то другое - останутся старые отверстия... Помучаюсь ещё и поменяю наверное.

В коробе у меня они закреплены в отверстия полкодержателей, а на дверях не факт, что другие отверстия будут. Ну и цвет такой, что может и не будет видно.

В любом случае пока они в любом положении держатся стабильно. Я редко пользуюсь этими шкафами.

Нагрузка 130 кг. на каждую пару в соответствии с DIN EN 15839 (условия испытания А). Я использую такие. Про фирму, думаю не надо говорить?)))

На реальной кухне ящик забит не только дробью в банках, вес там очень приличный.

Очень важный аспект - неподвижно и правильно закрепить монтажную шину на стене. В различных случаях, в зависимости от состояния и материала нами применяются разные дюбеля. Есть очень матёрые по 50 руб. за шт. На них спокойно можно повеситься в петле.

Полностью металлические от Камар тоже очень хорошие. Они имеют декоративные заглушки в разных цветах. Наш коллега выше привёл фото этих навесов, за что ему спасибо. Навесы пластиковые по 10-20 руб. за комплект действительно лопаются.

Представленные мною навесы стоят порядка 150 руб. за пару.

Это сообщение отредактировал Koralex - 27.03.2018 - 14:48

красава! могут же люди!

Я так понял тут зубры от мебельщиков сидят ))) тогда им вопросик есть у меня. А что народ скажет за эти механизмы: GRASS Kinvaro L-80 Вертикальный подъемный механизм (тип 3B). Заказал в МДМ. Буду делать полки горизонтальные, высотой 40 см, шириной 100 см (за 2500 рублей 1 комплект).

Такой вот навес крепче металлического.

Фирма Grass тоже Австрия, как и Blum. Они просто конкуренты, как и Hafele и Kessebohmer. У нас Grass в городе не пошёл. Цена Grass была несколько выше.

Я нисколько не сомневаюсь в качестве Grass, не успел его попробовать из-за непривлекательной цены только.

Ваша цена более чем приятна, высота вашего ящика выдержана, обычно такие механизмы ставят для того,чтобы скрыть нишу под микроволновку. По-ширине и общего веса фасада надо подбирать усилие механизма.

Это сообщение отредактировал Koralex - 27.03.2018 - 23:05

Это навес тоже фирмы Camar. За него тоже могу поручиться, "Плюс" (автозамена Яп срабатывает, поэтому и в кавычках). у данного навеса большая степень регулировки, что очень спасает при кривых стенах.

Ещё добавлю, что важен правильный монтаж навесной шины. По два дюбеля располагаются в районе навеса. Идеально - под зацепом навеса.

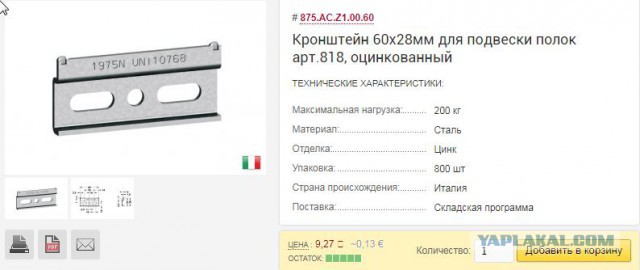

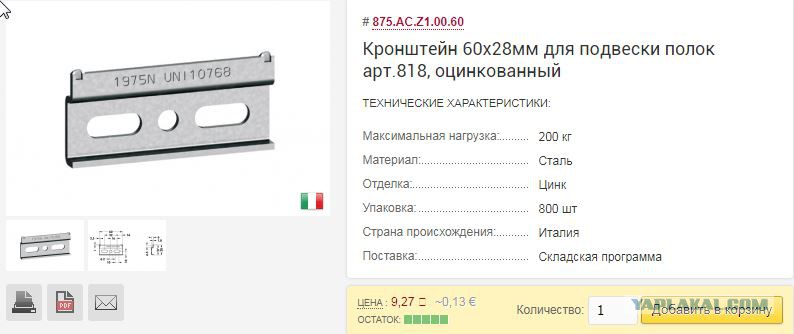

В случае ТС, он использовал целую шину. Если дюбеля расположены не в зоне навесов - прогнётся и рухнет конструкция. Я уже такие шины на использую - хлипкие они, использую от Camar коротенькие шинки (60 мм длина их).
Фото я добавил.

Это сообщение отредактировал Koralex - 27.03.2018 - 23:19

для меня это так обыденно, хоть и работаю совершенно в другой сфере, поэтому ясно,пойду посру

У меня 150мм огрызки шины закреплены по краям 8мм дюбель-гвоздями. Запас прочности есть!
Это же не кухонная сушилка...

Я, кстати, не на леруашную шину вешал, а на остатки шины от кухни. Шина гораздо толще леруашной. Сможете опознать по фото?

вот моя критика:
1. высота, я как-то тоже подумал, что такие открывающиеся вверх фасады это модно и удобно, сделали в кухне пару шкафчиков - кизяк в том, что когда он открывается - никто его без табуретки уже достать не может :)

2. не понимаю прикола фасадов без ручки - ручка нужна для того, чтобы отпечатки пальцев оставались на ней, а не по всему фасаду

Это отличная шина Camar (логотип я узнал и форму), я такими же и пользуюсь) Просто я их покупаю в маленьком исполнении, как я написал выше, но и такие тоже беру для всяких случаев.

А вот в твоём случае с дюбель-гвоздем я бы поостерёгся. Только если качественная бетонная стена, на дюбель гвозди обычно крепят пристенные пластиковые плинтуса. Мой вариант - дюбель 8-10 мм для соответствующего материала стены и саморез к нему отдельно тоже соответствующей длины и толщины (дюбель должен правильно раскрыться).

Это сообщение отредактировал Koralex - 28.03.2018 - 13:46
