Вот дошли мои руки, чтобы выложить свой подарок на день святого Валентина. Сильно по почкам не пинать ))) Тему создаю впервые. Будет 15 фотографий сделанных тапком и одно видео, не ломать.

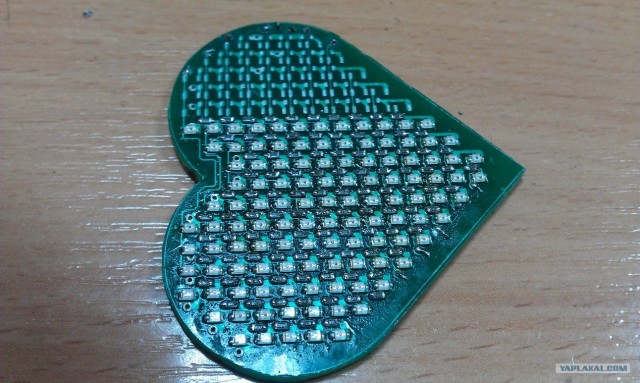

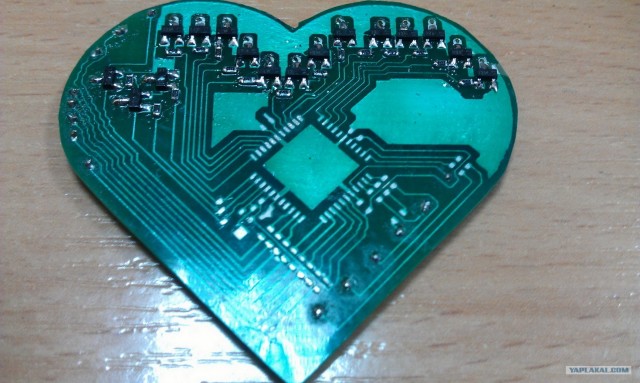

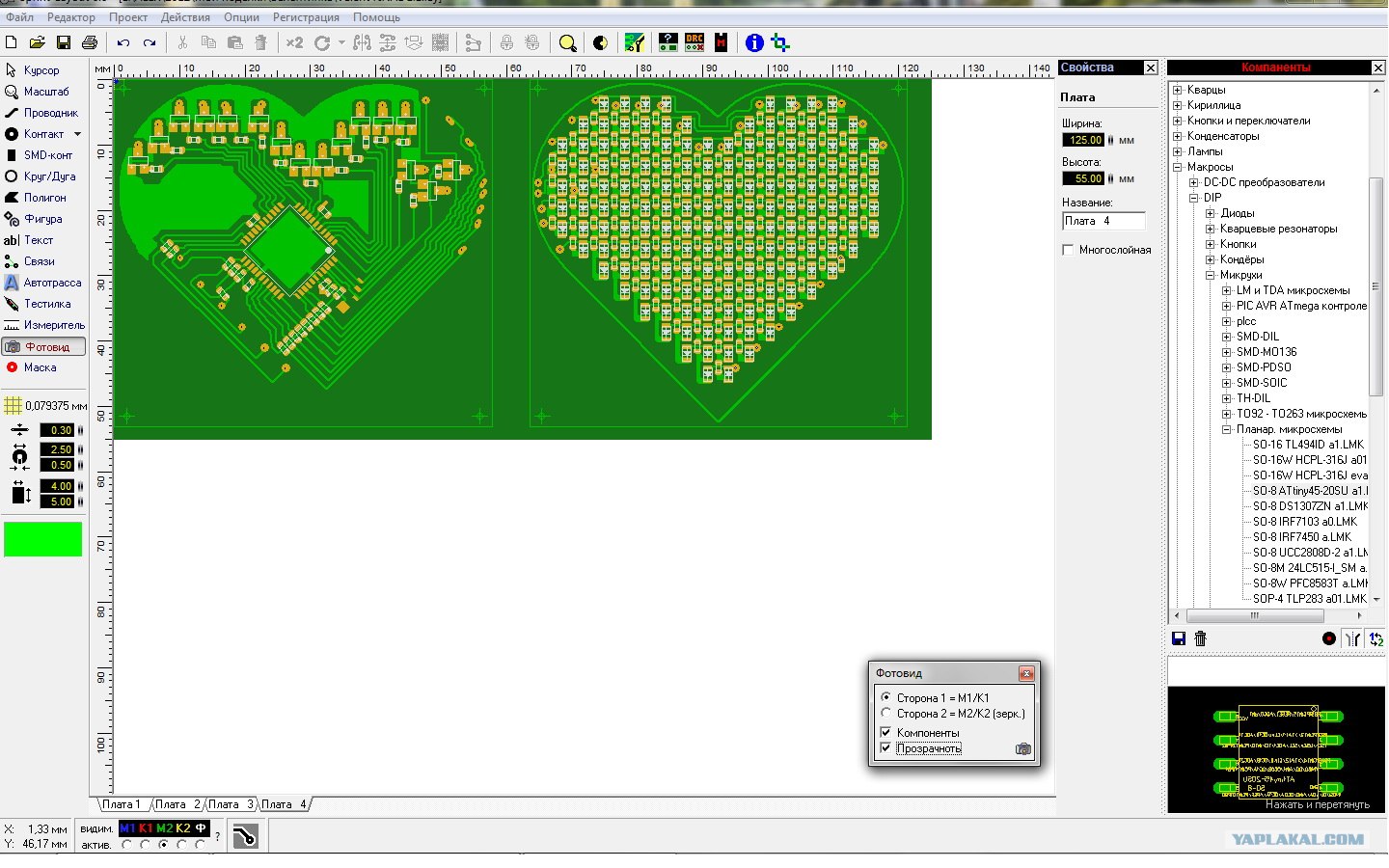

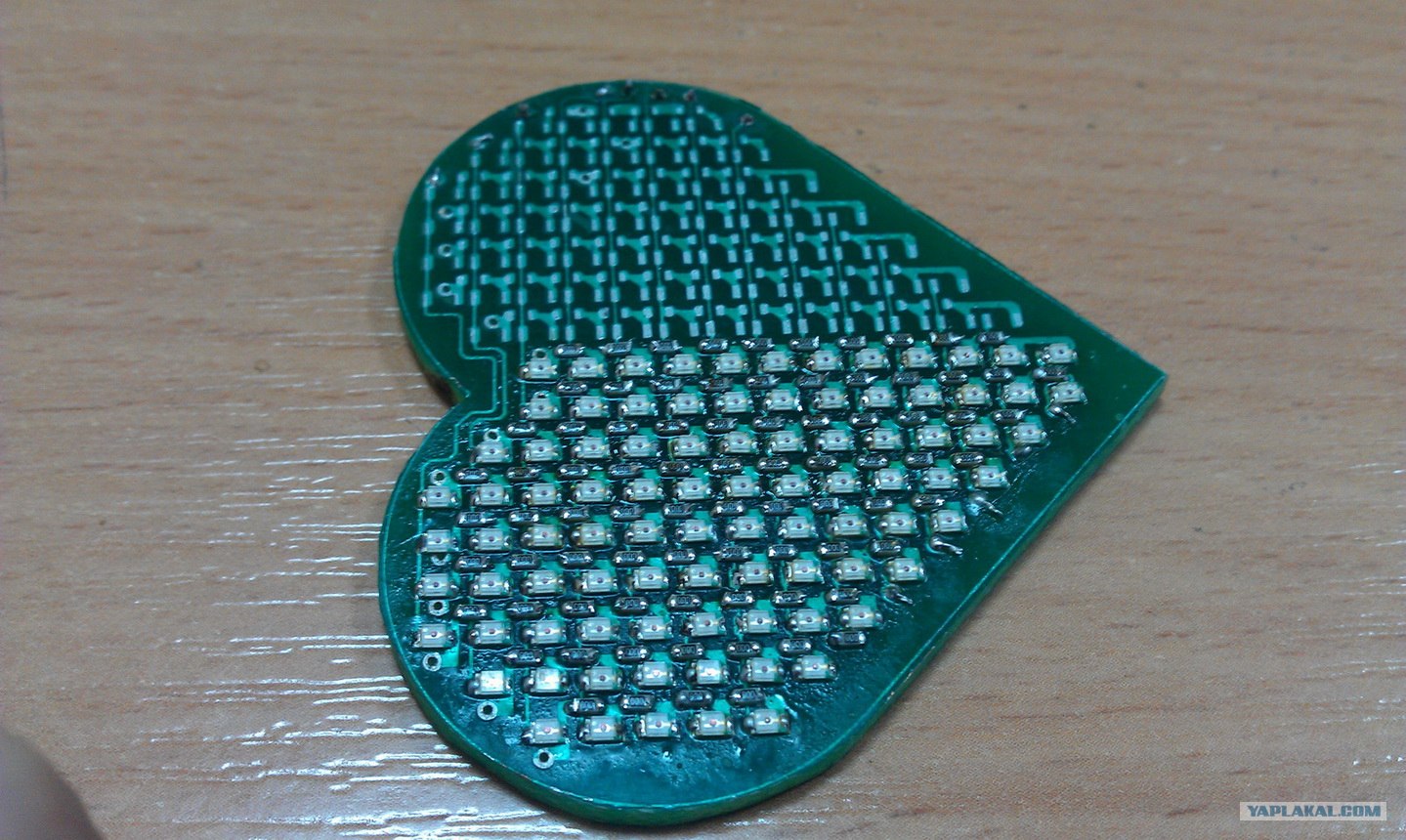

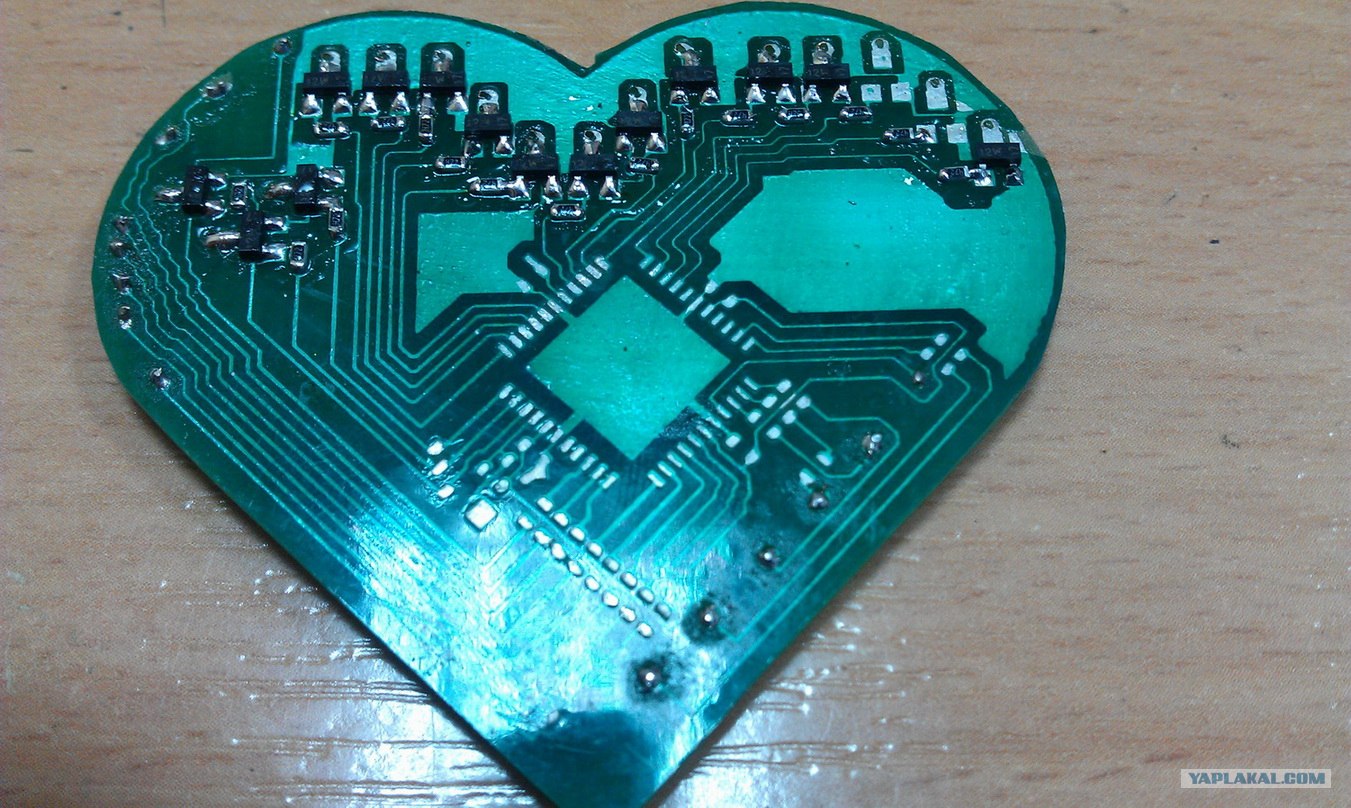

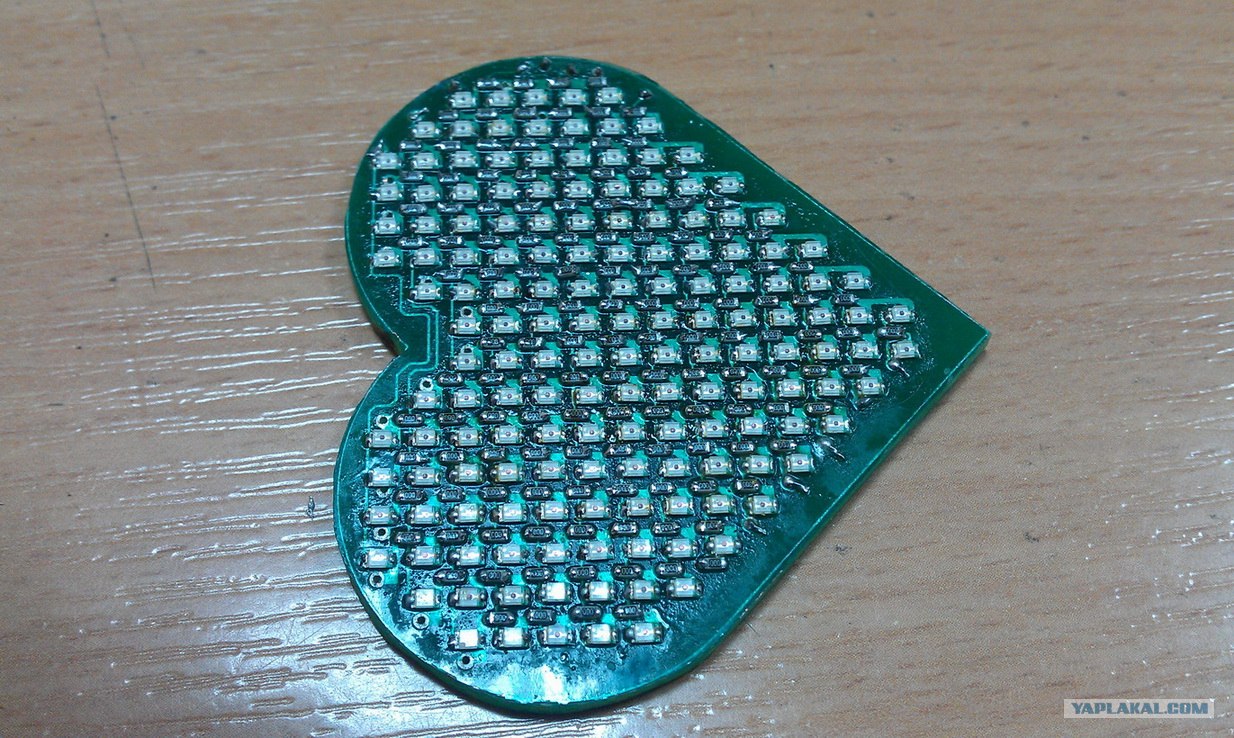

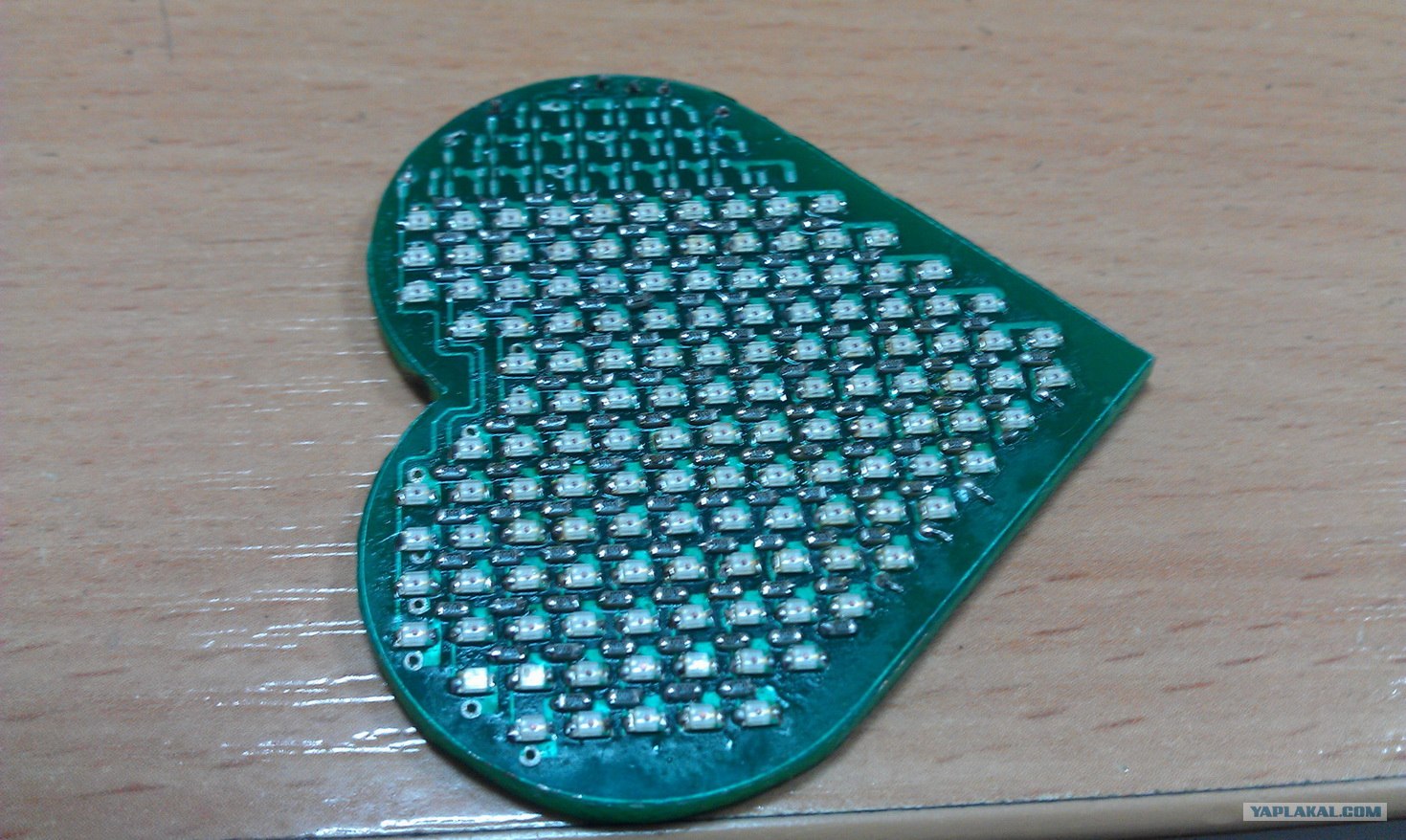

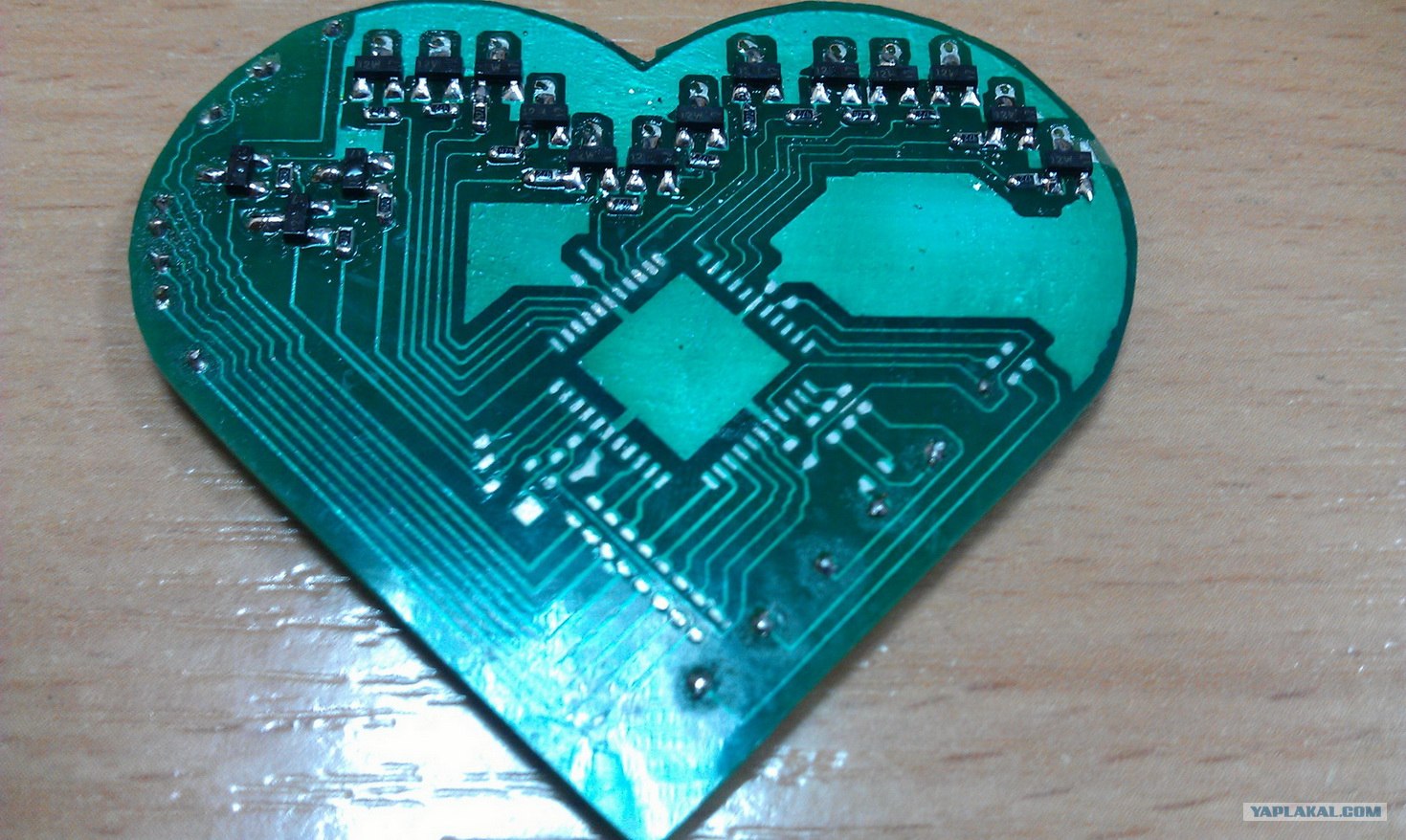

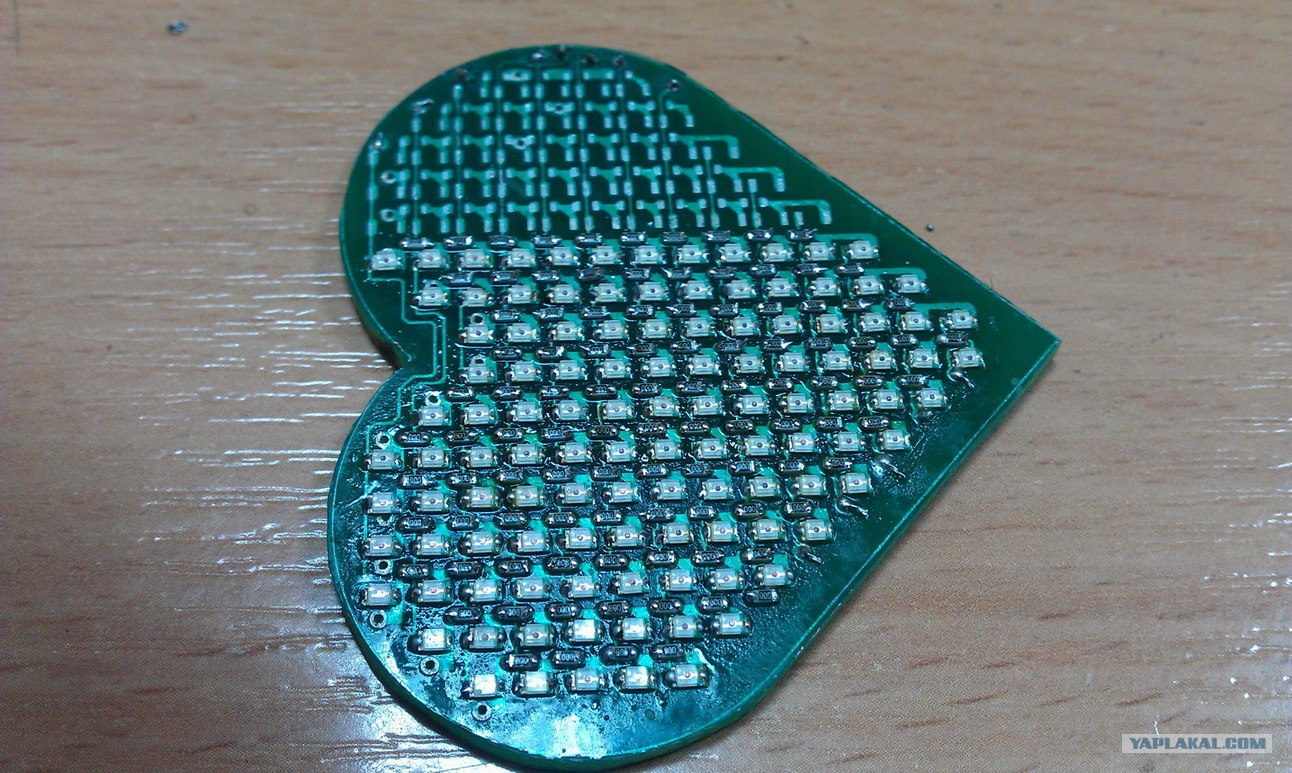

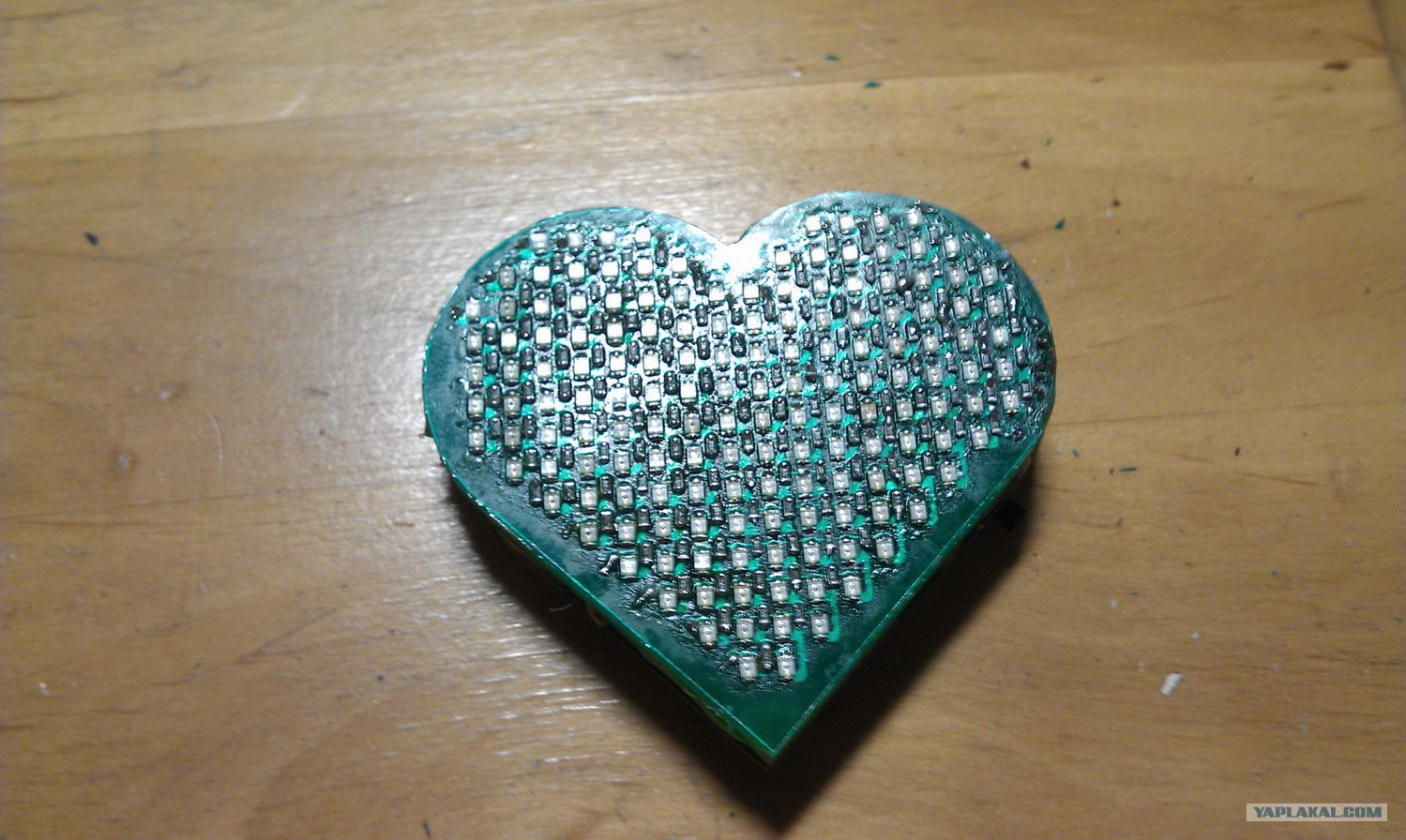

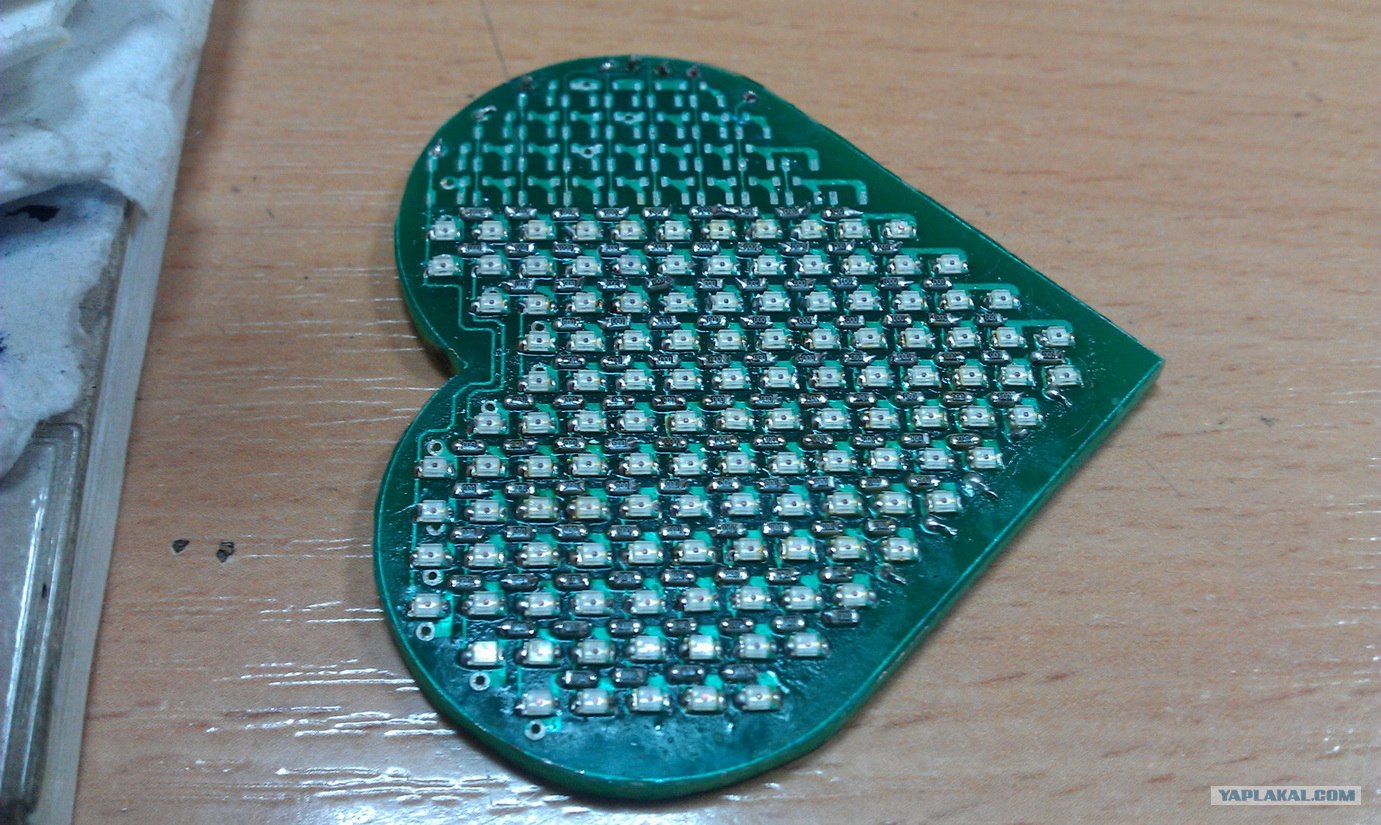

После очередного блуждания по сети наткнулся на разработку Игоря с чипэнейбла (за разработку ему отдельное спасибо). И решил повторить, только максимально сжав в размере. Начал с того что создал разводку платы под поверхностный монтаж и получилось это все уместить на одну двухстороннюю плату 56х54мм (автор сделал на двух платах). Дальше было самое интересное это изготовление платы. К сожалению сам процесс я не заснял, но результат можно увидеть на фотографиях ниже. Там же видно какое все мелкое и как монтировалось.

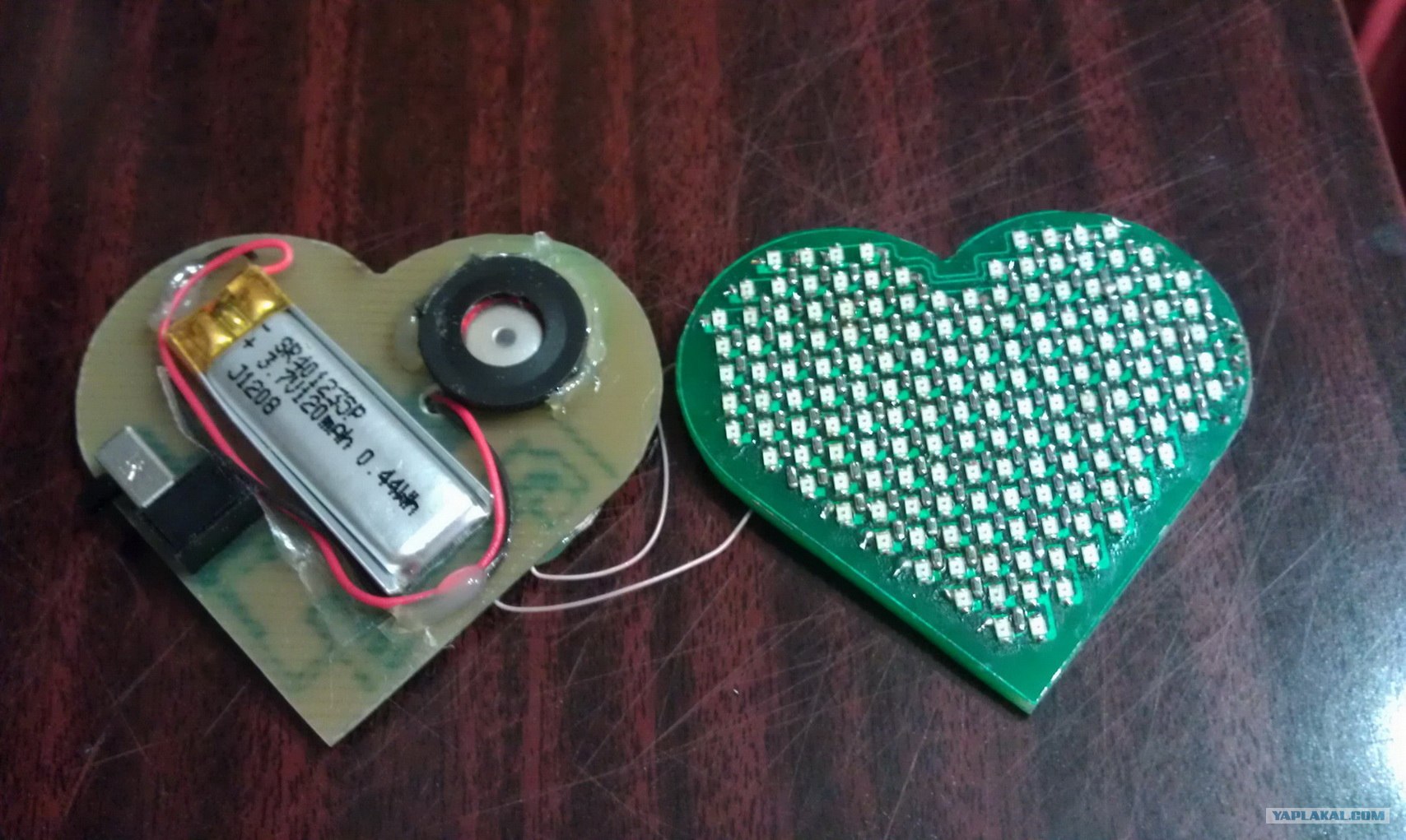

Собрав и посмотрел как все работает понял что банально не хватает музыкального сопровождения и в спешке нарыв в сети схему простого проигрывателя WAV формата нарисовал схему и приступил и изготовлению платы. На нее ушел вечер, и к вечеру следующего дня появилось музыкальное сопровождение плюс зарядка к Литиевому аккумулятору. Ниже бутерброд из платы индикации и плату музыкального сопровождения. Ну и собственно видео (звуковая дорожка не наложена). №12
Добавлено в 17:40 У меня все можно слегка пинать. P.S. Единственное что пока не сделал это корпус. Пока не получается выгнуть оргстекло. Продолжаю тренироваться. P.S. S. На вопрос почему мало фотографий отвечу сразу я изначально не думал их делать ради поста. Чтобы нарисовать плату индикации понадобился месяц, Очень долго компоновал размещение элементов и оптимизировал разводку проводников. Изготовление от заготовки до собранного состояния неделя. Аудио часть нарисована за день, за три собранна.
