Ищу звезду на 52 зуба под советскую цепь от "Риги" или "Карпат". Сама цепь называется ПР-12,7-1820-1 Шаг ее - 12.7 мм, диаметр ролика - 8.51 мм. Расстояние между пластинами - 5.4 мм. (Соответственно толщина зубчиков звездочки должна быть 5 мм)
Остались еще в великой России токаря-фрезеровщики, способные выточить её? Из нормального металла, который можно закалить?
Либо ищу звездочки под китайскую 420-ю мопедную цепь на 13 зубов ведущая и 48 - ведомая. Или 12 зубов ведущая и 46 - ведомая. Пойдет и на 52 зуба (возможно от детского квадроцикла).
В идеале, звезда должна быть толщиной 3 мм, а кромка с зубьями - 5 мм. По сути, все что нужно для изготовления - пластина металла и сверлильный станок.
Это сообщение отредактировал StasD - 15 мар 2016 в 19:47
Ищу звезду на 52 зуба под советскую цепь от "Риги" или "Карпат". Сама цепь называется ПР-12,7-1820-1 Шаг ее - 12.7 мм, диаметр ролика - 8.51 мм. Расстояние между пластинами - 5.4 мм. (Соответственно толщина зубчиков звездочки должна быть 5 мм)
Остались еще в великой России токаря-фрезеровщики, способные выточить её? Из нормального металла, который можно закалить?
Либо ищу звездочки под китайскую 420-ю мопедную цепь на 13 зубов ведущая и 48 - ведомая. Или 12 зубов ведущая и 46 - ведомая. Пойдет и на 52 зуба (возможно от детского квадроцикла).
В идеале, звезда должна быть толщиной 3 мм, а кромка с зубьями - 5 мм. По сути, все что нужно для изготовления - пластина металла и сверлильный станок.
А в магазинах запчастей для скцтеров что мешает комплект звёзд взять?
То самое обстоятельство, что звезд под советскую цепь и на 52 зуба там не продается. Если только в москве на сокольниках, но я за две тысячи километров оттуда живу.
Это сообщение отредактировал StasD - 17 мар 2016 в 02:31
Спасибо за ссылки, однако отдавать за шестеренку половину стоимости мопеда мне религия не позволяет. Обычная китайская мопедная звезда на 46 зубов продается в магазине за 350 рублей. Велосипедные - по 250. Готов заплатить за то, что мне нужно, ВДВОЕ больше магазинной цены, если изделие будет изготовлено из стали 45 и закалено. Либо из стали 12Х2Н4А или 18Х2Н4ВА и прочих, применяемых для изготовления шестерен и зубчатых колес: http://splav-kharkov.com/choose_mat.php?class_id=14 Это сообщение отредактировал StasD - 18 мар 2016 в 17:17
То самое обстоятельство, что звезд под советскую цепь и на 52 зуба там не продается. Если только в москве на сокольниках, но я за две тысячи километров оттуда живу.
А советская цепь это какая? (Все прочитал старт пост, а 420 не такая же?)
Если очень надо могу канешн в сокольники заскочить тоько подробней описалово надо чего искать.
Это сообщение отредактировал flashy - 21 мар 2016 в 01:02
Если очень надо могу канешн в сокольники заскочить тоько подробней описалово надо чего искать.
Не, не такая. 420-я буржуинская (читай - китайская) В принципе, можно и ее. Самый главный критерий - дырка в центре диаметром 36 мм. И зубов не менее пятидесяти. Правда к ней дополнительно цепь и мелкую звезду на 14 зубьев надо будет сразу брать.
А наша называется ПР-12,7-1820-1. У нее шаг другой, чем у 420-й. И что-то мне подсказывает, что фабричных звезд на 50-52 зуба для нее просто нет в природе. Наверное.
Это сообщение отредактировал StasD - 21 мар 2016 в 05:15
Было всё , что ищешь и даже больше , но позвонил брату , он оказывается чистил гараж и на помойку всё наладил . Фото моё пытался это продать , но за два года пару человек с глупыми вопросами позвонило и всё .
Это сообщение отредактировал Мirus - 21 мар 2016 в 05:14
Готов заплатить за то, что мне нужно, ВДВОЕ больше магазинной цены, если изделие будет изготовлено из стали 45 и закалено. Либо из стали 12Х2Н4А или 18Х2Н4ВА и прочих, применяемых для изготовления шестерен и зубчатых колес:
Никто за 700 рублей тебе её делать не будет. А просто пошлют тебя нахрен с такими расценками.
Прошу прощения, но на фото стандартная звездочка для советского мопеда типа "Карпаты" на 36-38 зубов. Такая не подойдет.
Добавлено в 05:20
Цитата (Kerosin88 @ 21.03.2016 - 05:16)
Никто за 700 рублей тебе её делать не будет. А просто пошлют тебя нахрен с такими расценками.
Блин, пластина металла и сверлильный станок - и я сам за 2-3 часа все сделаю! Проблем то. То, что работать тяжелее, чем в энторнетиках про кризис плакаться - давно известный факт! Рассказать, как вручную, в гараже, делается отверстие в закаленной шестерне, которое не могут вырезать "прохфессианалы" на заводе?

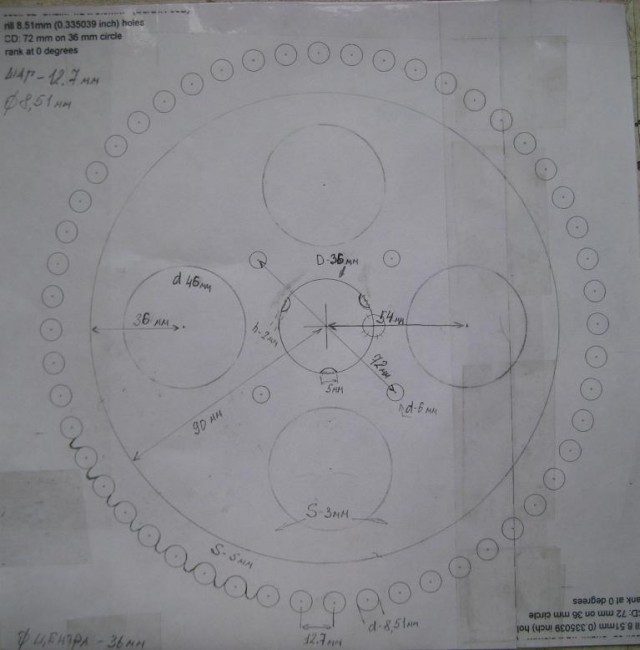

Смотрим сюдой:
Это сообщение отредактировал StasD - 21 мар 2016 в 05:36
из интереса - как без УДГ ровно набить 52 дырки под зубы? это же шаг по углу 6,923 градуса, чем его отмерять?
Это ж цепь - там не надо таких точностей. На принтеер вывел, наклеил на заготовку, накернил и сверли. Но за 700 р никто не будет тебе это делать. Тем более термообрабатывать. Да еще и нержавейку Ты не представляешь что такое закалить эту ерунду. Её в пакет надо стягивать и потом отпускать сутками. И то не фает что 8 из 10 не поведёт - слишком тонкостенна. Так что не епи мозг и работай напильником.
Смотрим наклейку в правом верхнем углу и видим надпись 41Т. Расшифровывается как 41 teeth или 41 зуб.
Добавлено в 16:09
Цитата (sanctas @ 21.03.2016 - 08:30)
Цитата
из интереса - как без УДГ ровно набить 52 дырки под зубы? это же шаг по углу 6,923 градуса, чем его отмерять?
Это ж цепь - там не надо таких точностей. На принтеер вывел, наклеил на заготовку, накернил и сверли.
Вот это правильный подход. Хрен с ней с закалкой и зуборезкой - хоть кто нибудь может тупо взять 5-ти миллиметровую пластину из 45-й стали, диаметром 23см и насверлить в ней дырок? Мастера, ауу! Остальное все сделаю сам.
Это сообщение отредактировал StasD - 21 мар 2016 в 16:13
Из своего металла? Еще и закалить? Да ты ебанулся....
Специально для Вас повторю предидущее сообщение:
Хрен с ней с закалкой и зуборезкой - хоть кто нибудь может тупо взять 5-ти миллиметровую пластину из 45-й стали, диаметром 23см и насверлить в ней дырок?
Выделю крупным, а то можт со зрением проблемы?
Это сообщение отредактировал StasD - 25 мар 2016 в 15:26
Из своего металла? Еще и закалить? Да ты ебанулся....
Специально для Вас повторю предидущее сообщение:
Хрен с ней с закалкой и зуборезкой - хоть кто нибудь может тупо взять 5-ти миллиметровую пластину из 45-й стали, диаметром 23см и насверлить в ней дырок?
Могу предложить токаря универсала, т.е и фрезеровщика. Но, стоить это тебе будет примерно 2- шку с закалкой. Территориально Новосиб. Почтовые расходы твои, и вменяемый чертёж. Да, забыл какая твёрдость после закалки и калить только зубы или всю?
Это сообщение отредактировал Merf - 25 мар 2016 в 16:08
Дам автору наводку по секрету. Отдай лучше на лазер. Я часто пользуюсь такими услугами. У меня в городе на станке Trumpf мне бы такую детальку вырезали рублей за 250-400+ мой металл. Единственное, купить маленький кусок листовой ст45 тяжеловато.
Типа такого.
Кстати, у такого раскроя есть особенность, полезная автору. Кромка там подкаливается.
Это сообщение отредактировал Fenya - 25 мар 2016 в 17:12
