Калининская АЭС., 20 фото

Взгляд изнутри. Машинные залы.

Калининская АЭС находится на севере Тверской области на берегу озера Удомля рядом с одноименным городом. Это самая близкая к Москве атомная станция — расстояние от МКАД 330 км. Станция состоит из 3х энергоблоков типа ВВЭР-1000 мощностью 1000МВт каждый. Энергоблоки строились и вводились в эксплуатацию постепенно в 1985, 1987, 2005 годах.
В настоящее время завершаются работы по строительству 4го блока того же типа, он будет введен в эксплуатацию в текущем году. Энергоблоки типа ВВЭР (водно-водяной) разрабатывались в Курчатовском институте с 1950х годов, под руководством самого И. В. Курчатова. Первый энергоблок данного типа был запущен на Нововоронежской АЭС в 1964 году. Рекаторы типа ВВЭР-1000 являются наиболее распространенными из эксплуатаруемых по всему миру. Узнать о них больше можно здесь.
Калининская АЭС подает вырабатываемую электроэнергию в 8 регионов России, среди которых Московский, Ленинградский, Тверской и Владимирский.

20 фоток
via Docent

02
Перед входом в музей стоит вот такая инсталяция

03
Здесь же можно увидеть макет Калининской АЭС с описанием всех ее блоков.

04
Бивень мамонта и другие археологические находки, обнаруженные при строительстве станции.

05

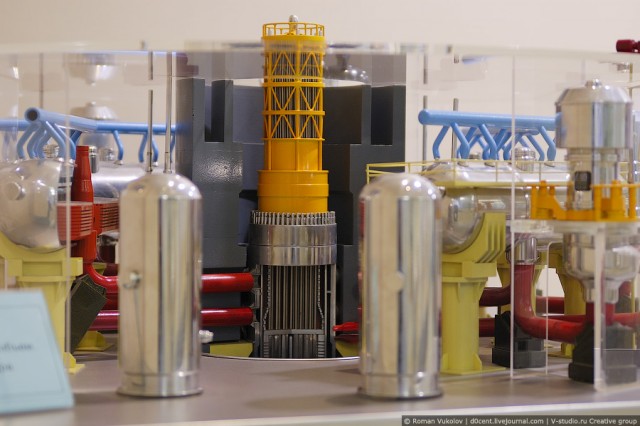

и, конечно макеты самого реактора ВВЭР в разрезе

06
а так же в составе других узлов первого контура.

07
А это реальный ТВЭЛ (тепловыделяющий элемент): основной элемент активной зоны гетерогенного ядерного реактора. (выставлен как образец).

Это сообщение отредактировал Arhangel - 18.03.2011 - 20:46

08
В ТВЭЛах происходит деление ядер 235U (Уран-235), 239Pu (Плутоний-239) или 233U (Уран-233), с выделением тепловой энергии.

09
Тепловыделя́ющий элеме́нт (твэл) — главный конструктивный элемент активной зоны гетерогенного ядерного реактора, содержащий ядерное топливо. В твэлах происходит деление тяжелых ядер 235U, 239Pu или 233U, сопровождающееся выделением тепловой энергии, которая затем передаётся теплоносителю. Твэлы состоят из топливного сердечника, оболочки и концевых деталей. Тип твэла определяется типом и назначением реактора, параметрами теплоносителя. Твэл должен обеспечить надежный отвод тепла от топлива к теплоносителю.

В большинстве современных энергетических реакторов (ВВЭР, РБМК), твэл представляет собой стержень диаметром 9,1—13,5 мм и длиной несколько метров.

Подробнее тут

10
Машинный зал состоит из двух уровней: наверху находятся генераторы и турбины, на нижнем — конденсаторы, насосы и трубопроводы. В двух словах работает это все так: в реакторе происходит преобразование энергии, выделяющейся при цепной реакции деления ядер урана, в тепловую энергию теплоносителя (воды) первого контура. Нагретый теплоноситель поступает с помощью циркуляционных насосов в парогенераторы, где отдаёт часть своего тепла воде второго контура. Производимый в парогенераторах пар поступает в паротурбинную установку, приводящую в движение турбогенератор, который вырабатывает электроэнергию (источник Wikipedia).

11
Турбогенератор.

12

13
Конденсаторы.

14
Работников в зале не много — система управляется дистанционно из щитов управления.

15

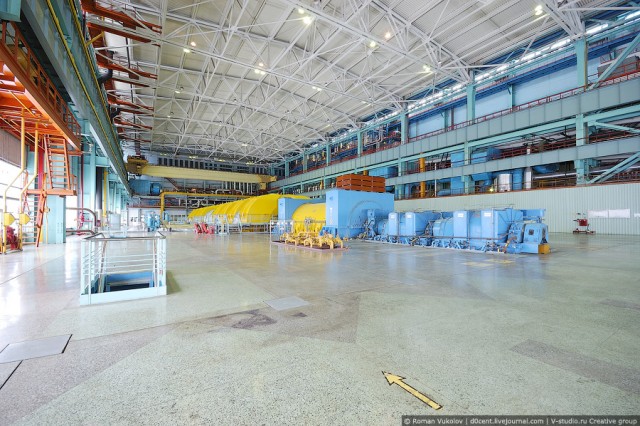

Здесь хорошо видно оба уровня машинного зала.

16

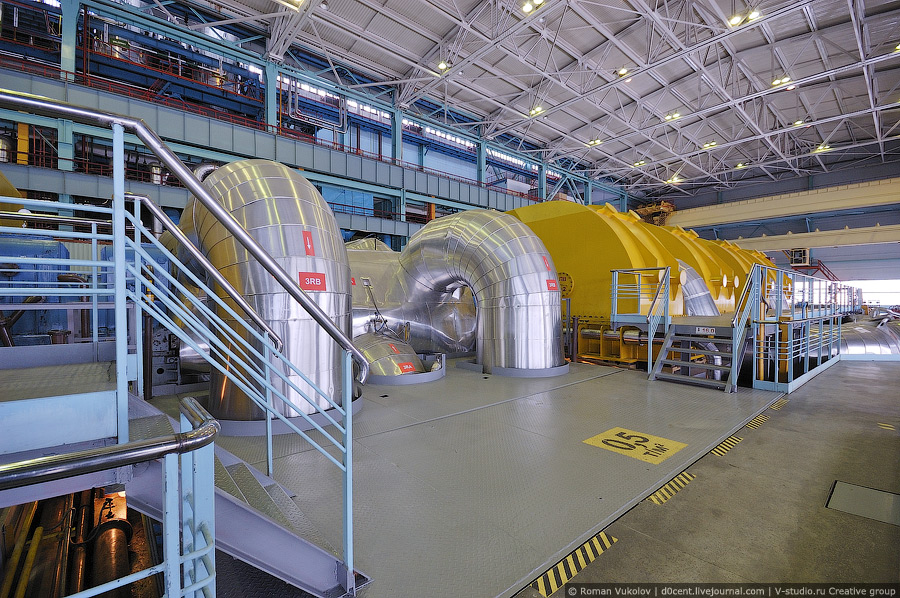

В соседнем зале находится турбина, это второй по сложности и важности агрегат на атомной станции.

17.
Здесь тепловая энергия превращается в электрическую.

18.
Она настолько большая и мощная, что пол постоянно дрожит под ногами.

19
На территории Калининской АЭС, как и на территориях многих других крупных предприятий находится несколько бункеров для временного укрытия персонала в случае внештатной ситуации. Там не только можно находиться в течение нескольких суток, но и вести контроль за радиационной обстановкой на поверхности, поддерживать связь, в том числе и видеосвязь с внешним миром. Впрочем, оборудование для мониторинга экологической обстановки, установленное в бункерах используется круглосуточно и в настоящее время. Можно быть спокойным — радиационный фон на территории Калининской АЭС и в окрестностях города Удомли находится в пределах нормы, и он даже ниже чем в центре Москвы.

20
За каждым сотрудником станции предварительно закреплена отдельная койка.
