Ребята, есть необходимость подключить светодиоды к батарейкам, а точнее блоку из 3-х АА элементов (на край, вариант кроны 9в, тоже рассматриваю). Светодиоды такие - http://www.chipdip.ru/product/bl-l413uwc/, ну или аналоги, белые диаметр 4-5 мм, светодиоды в количестве 10-15 шт. Желательно самую простейшую схему, я не очень во всей этой кибернетике, ну и время работы всего этого по варианту чем дольше тем лучше :) Дайте совет, в инете вроде есть схемы но там от одной батарейки вонарики какие то я не совсем соображаю.
Ребята, есть необходимость подключить светодиоды к батарейкам, а точнее блоку из 3-х АА элементов (на край, вариант кроны 9в, тоже рассматриваю). Светодиоды такие - http://www.chipdip.ru/product/bl-l413uwc/, ну или аналоги, белые диаметр 4-5 мм, светодиоды в количестве 10-15 шт. Желательно самую простейшую схему, я не очень во всей этой кибернетике, ну и время работы всего этого по варианту чем дольше тем лучше :) Дайте совет, в инете вроде есть схемы но там от одной батарейки вонарики какие то я не совсем соображаю.
Купи у китайцев на али дешевле и акум на опред емкость и свето диоды, ну как параллельно соединяй. Хотя можешь и ленту купить светодиодов на али причем по цене 15 штук в чип дипе. И да чип дип дорого, если лампу делаешь можно туда зарядку под акум батареи вставить) те раз и зарялил от сети)
Это сообщение отредактировал WinnerDE - 29 июн 2015 в 23:24
А такое мнение встречал но 15 резисторов на каждый диод, а жрать лектричество сколько будет? Где то видел расписанную статейку, там резистор на группу параллельно подключенных диодов, а где найти не могу, все откладывал изучение этого вопроса на попозже, попозже пришло :)
Желательно самую простейшую схему, я не очень во всей этой кибернетике, ну и время работы всего этого по варианту чем дольше тем лучше :) Дайте совет, в инете вроде есть схемы но там от одной батарейки вонарики какие то я не совсем соображаю.
свечи жги. на это интеллекта хватит, скилл "Спички" прокачан?
посчитал, пишет "Потребляемый ток всей схемы: 1125 мА" это трех АА на сколько хватит по времени работы? вот смотрю емкость одного элемента АА 1500 мА/ч, на три часа? непрерывного горения? Или я что то не так понимаю?
Желательно самую простейшую схему, я не очень во всей этой кибернетике, ну и время работы всего этого по варианту чем дольше тем лучше :) Дайте совет, в инете вроде есть схемы но там от одной батарейки вонарики какие то я не совсем соображаю.
свечи жги. на это интеллекта хватит, скилл "Спички" прокачан?
советовать ничего не буду, просто не договоримся в терминах и понятиях. ты начнешь тупить, я беситься...
ЗЫ. три пальчика по 1,5 вольта, пучок диодов. вот между ними драйвер просится по любому.
Не, ну я не совсем валенок вроде :) Драйвер, ну предположим, если не на 50 элементов, я думаю справлюсь :)
Это сообщение отредактировал Rosinovsky - 29 июн 2015 в 23:30
Самое простое к двум АА (получишь 3 вольта) все свои диоды соединить параллельно. К трем АА (будет 4,5 вольт) можно лепить групами по два диода последовательно, но яркость может немного проседать. Это самые простые типа "схемы", чтоб не считать и не заморачиваться с подгоном под максимальную мощность свечения.
Пфф. А хуле там думать? Собери последовательно, сколько там в блоке батареек суммароно вольт наберётся? Дели на 2 и получится количество светодиодов. Просто обычно они двухвольтовые, реже - трёх. Полярность проверить тоже просто - вытащи батарейку из системного блока и проверишь. Она плоская, поэтому удобно.
ЗЫ: добавлю ещё отсебятины совет: попробуй взять старый IDE шлейф. Вот в его колодку светодиоды входят (и выходят, как говорил ослик Иа-Иа), замечательно выходит.
Это сообщение отредактировал Boojum - 29 июн 2015 в 23:39
Не, ну я не совсем валенок вроде :) Драйвер, ну предположим, если не на 50 элементов, я думаю справлюсь :)
тогда вот, лови: http://www.trudolyb.ru/elektrichestvo/27-pitanie-svetodioda резистор,соответственно, пересчитываешь для пучка светодиодов, сколько их там будет в сборке параллельных.
Это сообщение отредактировал Zlobny - 29 июн 2015 в 23:38
Какой драйвер на постоянное напряжение? Тебе сейчас тут насоветуют. Покупай светодиоды из расчётв на 4,5 вольта. Обычно рабочее напряжение светодиодов от 0,5 в. Так что максимум ты можешь расчитывать на 9 штук, на самых слабеньких., если 3 АА то это 4,5 в. Вот без всяких драйверов и сопротивлений, на трёх батарейках.
Это сообщение отредактировал maugli - 29 июн 2015 в 23:51
посчитал, пишет "Потребляемый ток всей схемы: 1125 мА" это трех АА на сколько хватит по времени работы? вот смотрю емкость одного элемента АА 1500 мА/ч, на три часа? непрерывного горения? Или я что то не так понимаю?
Если батареи соединены последовательно (4,5 вольт), емкость не суммируется. Будешь иметь все теже 1500 мА/ч.
Самое простое к двум АА (получишь 3 вольта) все свои диоды соединить параллельно. К трем АА (будет 4,5 вольт) можно лепить групами по два диода последовательно, но яркость может немного проседать. Это самые простые типа "схемы", чтоб не считать и не заморачиваться с подгоном под максимальную мощность свечения.
Но это не самый лучший вариант, в плане свечения и экономичности? а если крона то группой по 4 последовательных диода? К примеру, 12 диодов от кроны - параллельно 3 группы, по 4 светодиода последовательно?
Какой драйвер на постоянное напряжение? Тебе сейчас тут насоветуют. Покупай светодиоды из расчётв на 4,5 вольта. Обычно рабочее напряжение светодиодов от 0,5 в. Так что максимум ты можешь расчитывать на 9 штук, на самых слабеньких., если 3 АА то это 4,5 в.
действительно, херни всякой насоветуют...
так и делай, и чумадан батареек не забудь прихватить с собой, дабы менять их каждые 15-20 минут, как только 4,5 вольта до 4,1 просядут...
стабилизаторы тока же дебилы придумали, которым время и полупроводники девать некуда было...
Какой драйвер на постоянное напряжение? Тебе сейчас тут насоветуют. Покупай светодиоды из расчётв на 4,5 вольта. Обычно рабочее напряжение светодиодов от 0,5 в. Так что максимум ты можешь расчитывать на 9 штук, на самых слабеньких., если 3 АА то это 4,5 в.
действительно, херни всякой насоветуют...
так и делай, и чумадан батареек не забудь прихватить с собой, дабы менять их каждые 15-20 минут, как только 4,5 вольта до 4,1 просядут...
стабилизаторы тока же дебилы придумали, которым время и полупроводники девать некуда было...
Мне необходим стабилизатор напряжения? чтобы на дольше хватило батареек? Если не пиздец какой сложный у меня получиться, самое сложное что я собирал таймер на 555, в доме насосы надо было водяные на отопление переключать по времени на большее у меня терпения не хватит вникать, все эти теоретические выкладки меня приводят в уныние и понимание все тщетности бытия :(
Это сообщение отредактировал Rosinovsky - 29 июн 2015 в 23:51
В магазине всё по 48 рублей продаются фанарики китайские на светодиодах, так там брал фонарь в туалет на дачу. Уже года три работает на родных батарейках. Сейчас уже еле светит, но если поменять батарейки, то 48 часов безприрывной работы обеспечено. Без всяких драйверов.
В магазине всё по 48 рублей продаются фанарики китайские на светодиодах, так там брал фонарь в туалет на дачу. Уже года три работает на родных батарейках. Сейчас уже еле светит, но если поменять батарейки, то 48 часов безприрывной работы обеспечено. Без всяких драйверов.
Сколько разбирал фонарики, там какая то мелкая схема есть, а сколько светодиодов там?
Какой драйвер на постоянное напряжение? Тебе сейчас тут насоветуют. Покупай светодиоды из расчётв на 4,5 вольта. Обычно рабочее напряжение светодиодов от 0,5 в. Так что максимум ты можешь расчитывать на 9 штук, на самых слабеньких., если 3 АА то это 4,5 в. Вот без всяких драйверов и сопротивлений, на трёх батарейках.
Светодиоды по полвольта??? Не вводи ТСа в заблуждение.
Какой драйвер на постоянное напряжение? Тебе сейчас тут насоветуют. Покупай светодиоды из расчётв на 4,5 вольта. Обычно рабочее напряжение светодиодов от 0,5 в. Так что максимум ты можешь расчитывать на 9 штук, на самых слабеньких., если 3 АА то это 4,5 в.
действительно, херни всякой насоветуют...
так и делай, и чумадан батареек не забудь прихватить с собой, дабы менять их каждые 15-20 минут, как только 4,5 вольта до 4,1 просядут...
стабилизаторы тока же дебилы придумали, которым время и полупроводники девать некуда было...
Мне необходим стабилизатор напряжения? чтобы на дольше хватило батареек? Если не пиздец какой сложный у меня получиться, самое сложное что я собирал таймер на 555, в доме насосы надо было водяные на отопление переключать по времени на большее у меня терпения не хватит вникать, все эти теоретические выкладки меня приводят в уныние и понимание все тщетности бытия :(
"Драйвер" в данном случае, не стабилизатор напряжения, скорее "источник тока". Обеспечивает нужный ток (и напряжение, само-собой) в нагрузке. Многие умеют "высасывать" батарейку почти досуха.
Если хочешь много светодиодов, без драйвера большие потери на резисторах будут. С резисторами - простейшая схема включения, самая неэкономичная.
И ещё - параллельное включение светодиодов даже из одной партии, не обеспечивает одинаковость токов. Самый яркий (больше тока досталось) сгорит первым.
Если без драйвера, то возьми батареек побольше, последовательную цепочку диодов (на 12В - 3 светодиода и резистор.) Резюк по формуле: (НапряжениеПитания-Напр.СВДиода)/ТокДиода=Резисторэ
Если последовательно, напряжения на диодах складываются, параллельно - складываются токи.
Это сообщение отредактировал akmaks - 30 июн 2015 в 00:18

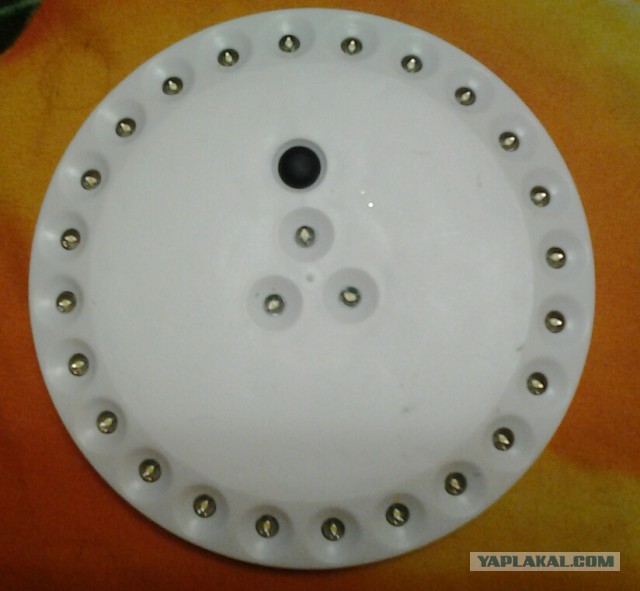

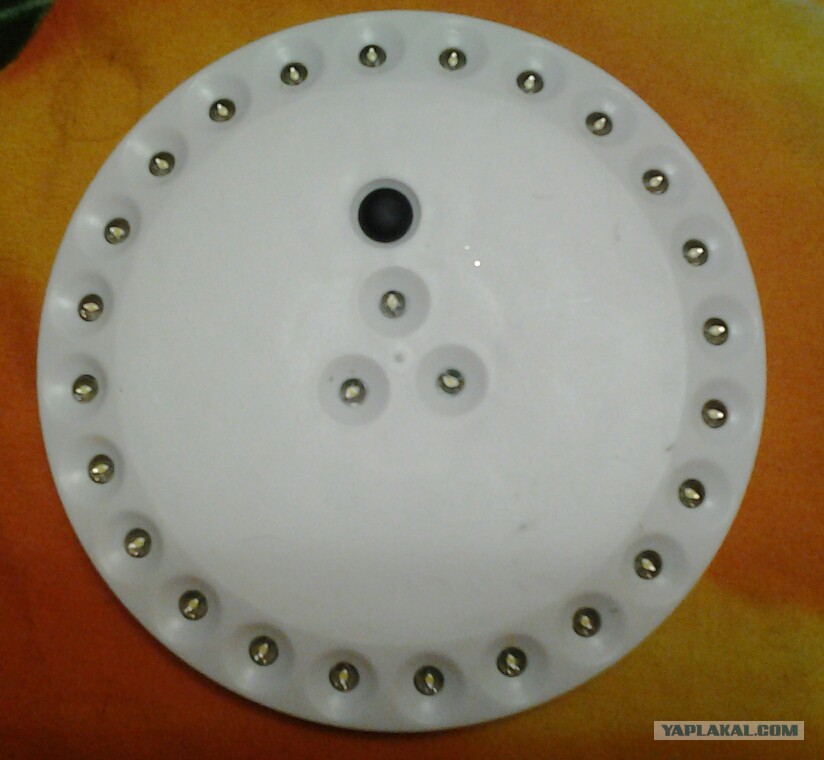

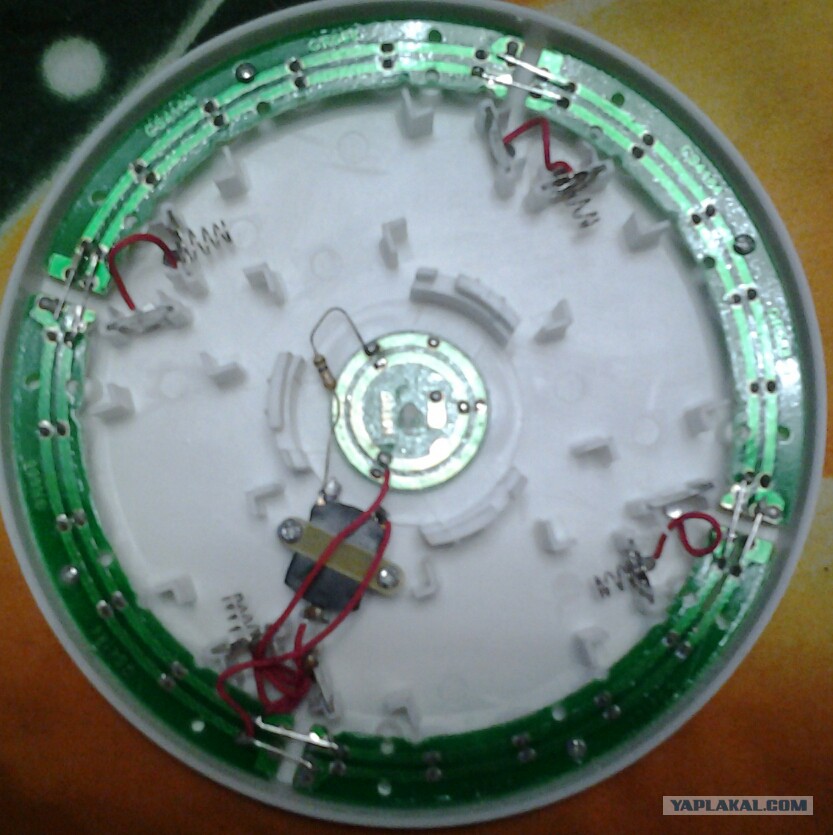

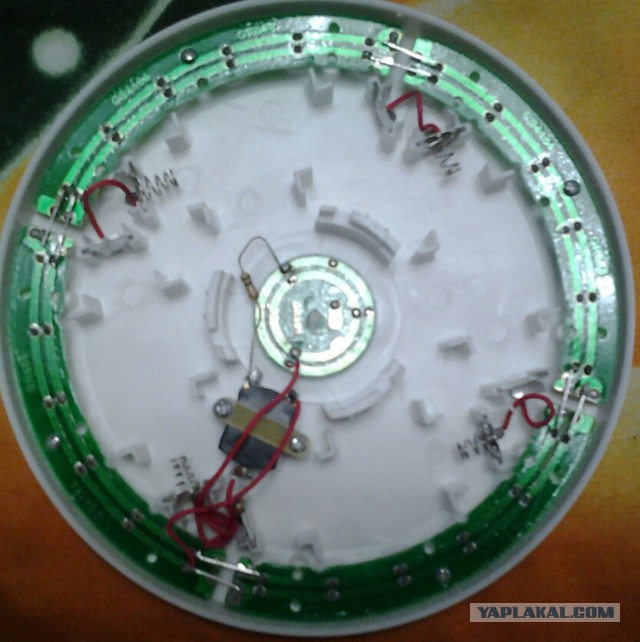

Вот считайте сколько диодов, правда там 4 батарейки пальчиковых. Сдесь только одно сопротивление для трёх диодов, отдельно если включить. Не каких драйверов нет и в помине.
Это сообщение отредактировал maugli - 30 июн 2015 в 00:21
А такое мнение встречал но 15 резисторов на каждый диод, а жрать лектричество сколько будет? Где то видел расписанную статейку, там резистор на группу параллельно подключенных диодов, а где найти не могу, все откладывал изучение этого вопроса на попозже, попозже пришло :)
Так подключать НЕЛЬЗЯ! Если хочешь обойтись резисторами, то на каждый диод свой резистор. Или на группу ПОСЛЕДОВАТЕЛЬНО включенных диодов резистор. Но все это детский сад. Диоды питаются ТОКОМ, а не напряжением. Нужен СТАБИЛИЗИРОВАННЫЙ источник ТОКА! Писать об этом слишком много, и лень, все есть в инете. Поиск в помощь.
Это сообщение отредактировал Atlon - 30 июн 2015 в 00:24
