Долго думал, запостить это или нет, решил всё же запостить.

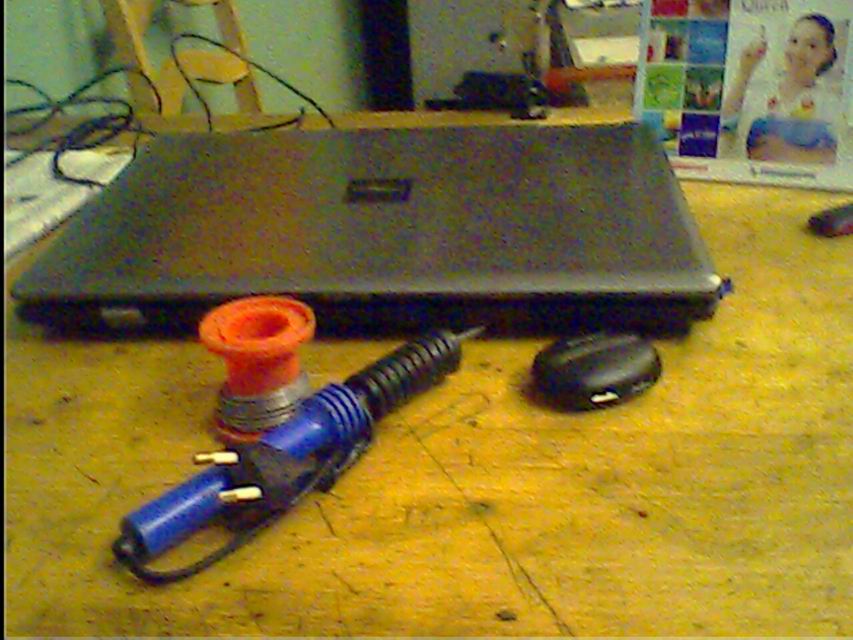

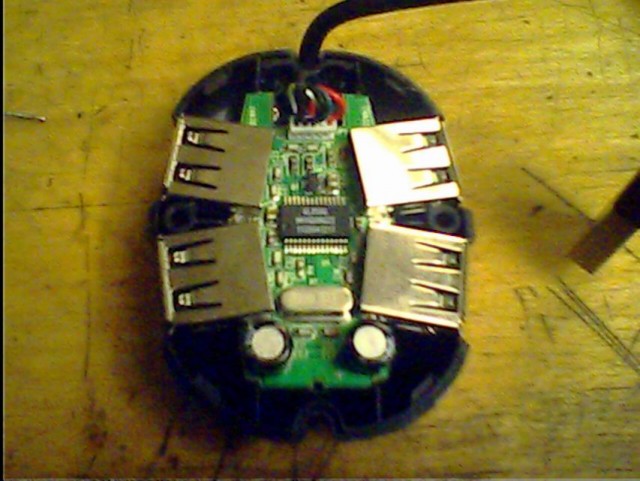

Началось все с того, что перестало мне хватать USB портов на ноутбуке. Казалось бы, вот проблема - купил USB хаб и порядок. Оказалось, всё не так просто, банальный китайский хаб - не выход ибо питания тоже не хватает. Ну раз не хватает, надо сделать внешнее (в самом деле, не покупать же еще один?). 9 фоток на кирпич, сорри, фотика под руками не оказалось, не пинайте сильно. Итак, вот наш пациент на фоне ноутбука.
Это сообщение отредактировал Unknown3 - 17 мар 2012 в 13:42

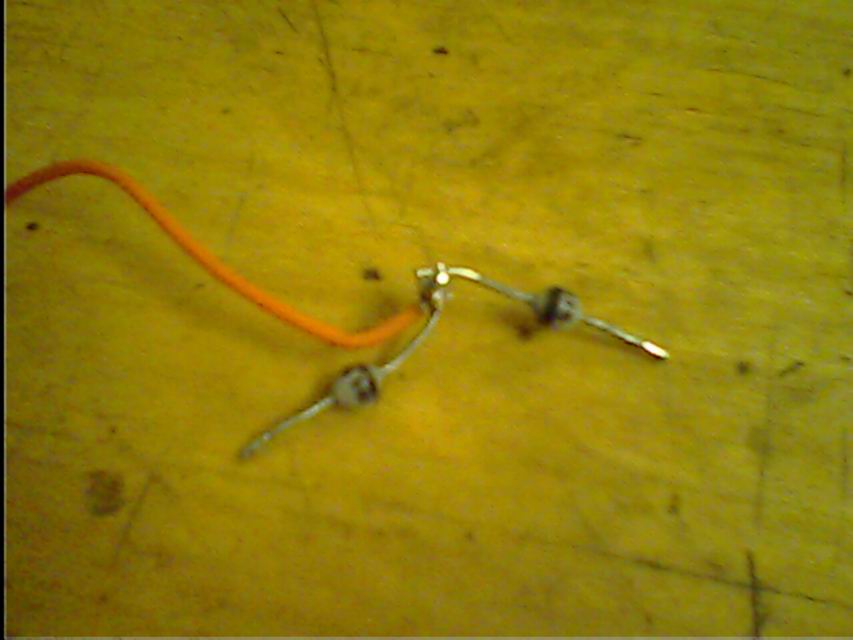

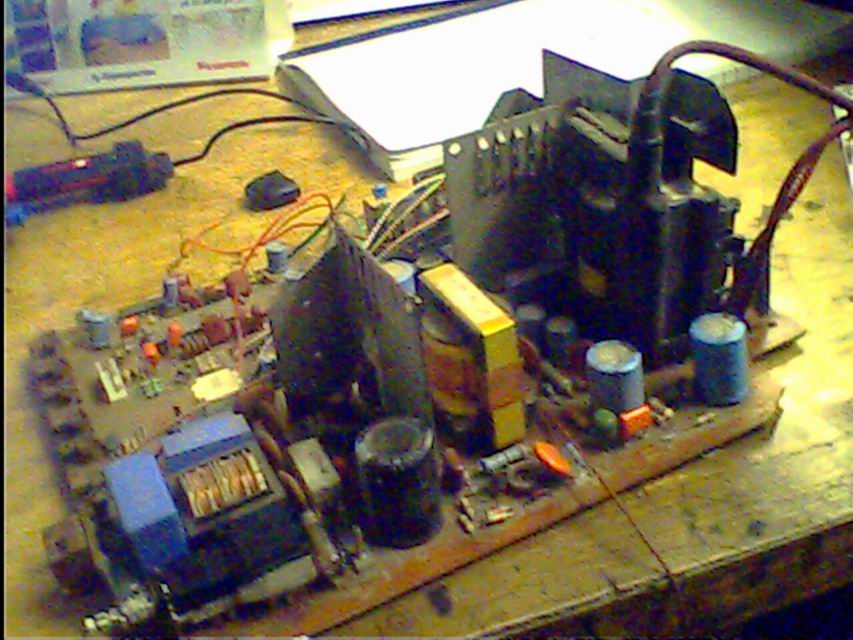

Донора разъема miniUSB под рукой тоже не оказалось, посему будем припаивать напрямую. Выпаиваем диоды и соединяем их вместе. Подпаиваем проводок. Схема настолько очевидна, что рисовать ее не стал. Если для кого-то схема неочевидна - нарисую.

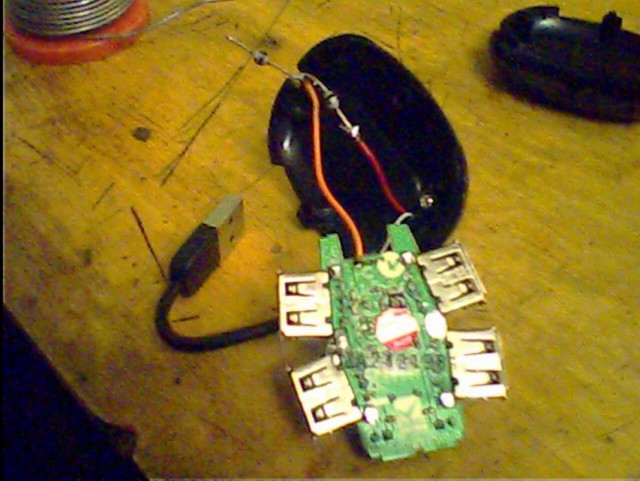

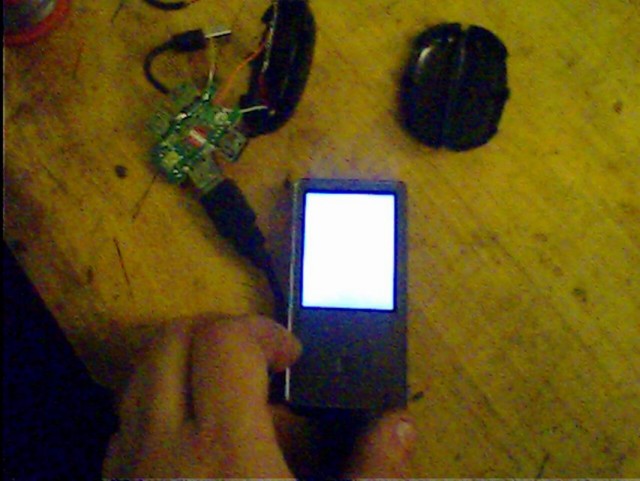

Отпаиваем питающий провод от платы и припаиваем его к одному из диодов. Провод от средней точки диодов припаиваем к плате. Теперь питание идёт через диод.

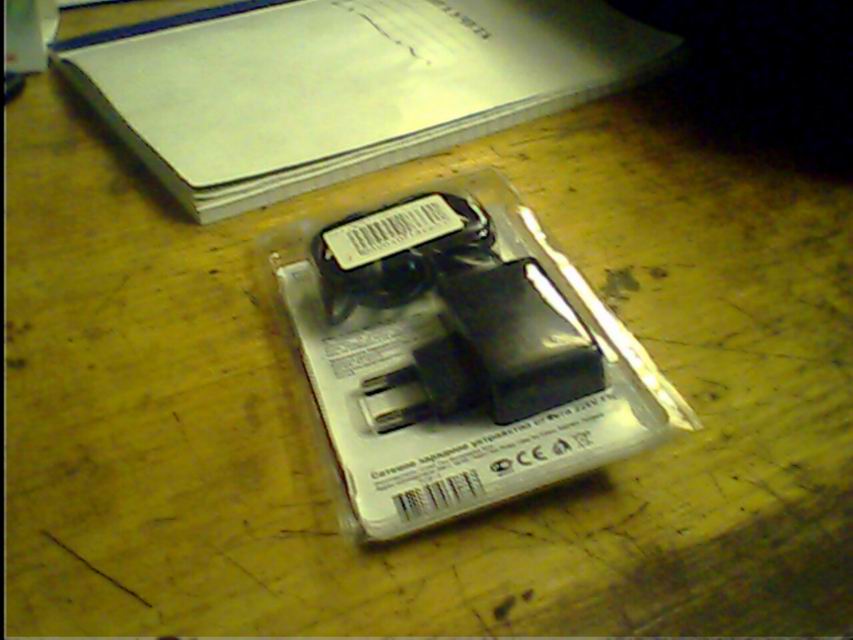

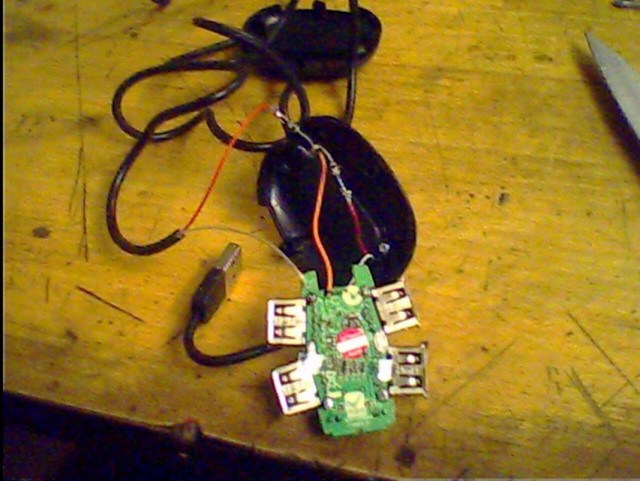

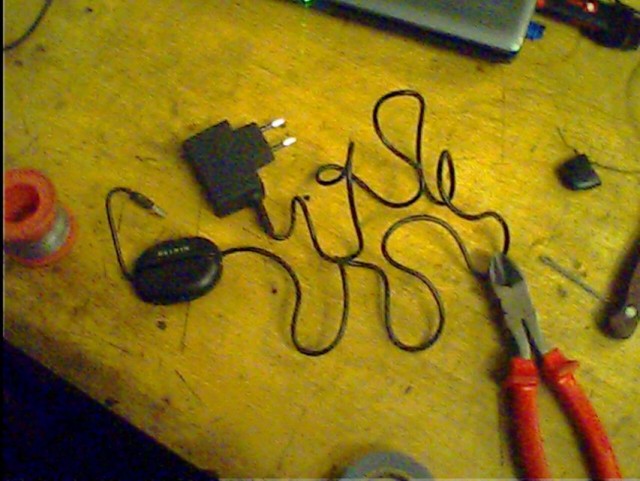

Отрезаем разъем от зарядника, припаиваем положительный провод к другому диоду, а отрицательный провод - к плате. Теперь внешнее питание идёт через другой диод. Это гарантирует, что напряжение с зарядника не попадёт на разъемы USB ноутбука.
все банально, но за прямые руки молодца ! п.с. зарядник должен давать не более 5в и обеспечивать ток 4х500mA (если планируете хаб на полную использовать т.е. 4выхода одновременно) , если будет давать напругу больше (как многие китайские) - будет горе и диод не поможет, имхо
Это сообщение отредактировал AONMASTER - 17 мар 2012 в 13:50

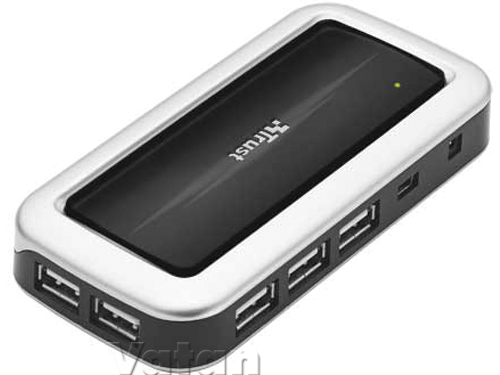

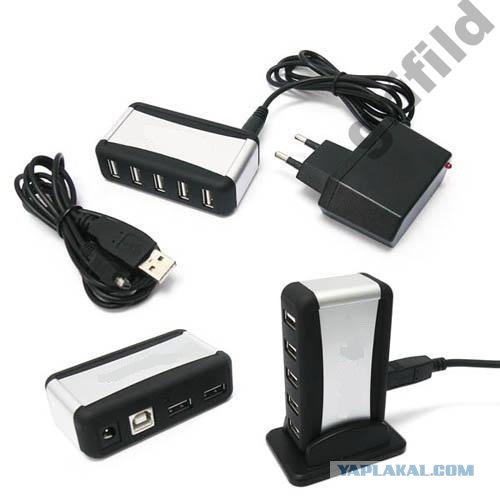

Ну вы и мастер извращений, неужели в магазине не нашлись хабы с отдельным выходом для блок-питания? Вот, 40$ 10 usb портов + блок питания в комплекте (извиняйет за логотип магазина, не реклама, а простой пример):
Это сообщение отредактировал Casper1313 - 17 мар 2012 в 14:03
надо было брать хаб сразу с внешним питанием! или мы не ищем легких путей?
Цитата
Ну вы и мастер извращений, неужели в магазине не нашлись хабы с отдельным выходом для блок-питания?
Дык кто ж знал, что так получится? Знал бы - взял бы пормальный хаб. А как выяснилось, что проблема еще и в питании, покупать еще один хаб не захотел. Зарядник же дешевле, остальное вообще бесплатно.
Добавлено в 13:54 stoi4koff Круто! Еще бы в корпус это дело...
Дык кто ж знал, что так получится? Знал бы - взял бы пормальный хаб. А как выяснилось, что проблема еще и в питании, покупать еще один хаб не захотел. Зарядник же дешевле, остальное вообще бесплатно.
Насколько мне известно, на всех, даже на самых наипростейших есть выход на блок-питание. Зарядник пришлось бы по любому покупать, так как в комплекте он не идёт. Да и простые хабы не такое уж и дорогое удовольствие... Но раз вы разбираетесь в электронике и в принципе не плохо-таки собрали, как будто с завода так и пришло. То почему бы и нет! Зелёнка за прямые руки!!!
Председатель исполнительного комитета • На сайте 15 лет
0
Не доверяю я таким штукам. Смотришь по отзывам даже фирменные хабы с внешним питанием часто жгут ноутбуки, материнки и т.д., а уж самодельный вариант это еще покруче... Спалишь себе ноут за нефиг делать. Даже если сразу не сгорел это еще не показатель.
Не доверяю я таким штукам. Смотришь по отзывам даже фирменные хабы с внешним питанием часто жгут ноутбуки, материнки и т.д., а уж самодельный вариант это еще покруче... Спалишь себе ноут за нефиг делать. Даже если сразу не сгорел это еще не показатель.
Доверять никто и не просит, надо головой думать. Фирменные хабы они фирменные, да, а что вы скажете про этот случай? http://forum.ixbt.com/topic.cgi?id=9:53483 Там >110 страниц, вкратце скажу, что косяк был из-за сэкономленных элементов обвязки USB порта. Вот так. А по какой причине я себе могу что-то сжечь? Тут же ломаться нечему.
наивность идеалов(∞≈0) (c) хомяк Моррис • На сайте 16 лет
1
Цитата (bumblbee @ 17.03.2012 - 15:02)
Не доверяю я таким штукам. Смотришь по отзывам даже фирменные хабы с внешним питанием часто жгут ноутбуки, материнки и т.д., а уж самодельный вариант это еще покруче... Спалишь себе ноут за нефиг делать. Даже если сразу не сгорел это еще не показатель.
В дешевых кетайских развязка по питанию, та, что представил автор на диодах, хреновая или, на минуточку, ВООБЩЕ ОТСУСТВУЕТ Недавно дефендер семипортовый купил за четыреста с БП. Провода тонкие, коротенькие. БП был на 5 В, и , внимание!!!, аж на пятьсот миллиампер. Так он устроил дымовую завесу при одновременном включении питания и усби. Усбический провод адски нагрелся. На лицо проблемы в развязке по питанию.
Только зарегистрированные и авторизованные пользователи могут оставлять комментарии. Авторизуйтесь, пожалуйста, или зарегистрируйтесь, если не зарегистрированы.
1 Пользователей читают эту тему (1 Гостей и 0 Скрытых Пользователей)
Усбический провод адски нагрелся. На лицо проблемы в развязке по питанию.
