Самодельная походная зарядка на элементах Пельтье

С третьей попытки, мне таки удалось сделать реально рабочую зарядку на элементах Пельтье. Двенадцать, самых дешевых модулей, дают 10 Вт полезной мощности, чего вполне хватит что бы зарядить любой телефон, смартфон, планшет так же эффективно, как и от обычной сети. Нужно только подбрасывать дрова и организовать водяное охлаждение. Такую зарядку может сделать каждый, при необходимости.

Музыку верните в конце ролика.

Добился таки.......

Эффект Пельтье - нагрев или охлаждение спая разнородных сплавов при пропускании электрического тока.
Эффект Зеебека - возникновение ЭДС при нагреве и охлаждении спаев разнородных сплавов.

Генерация электроэнергии - основана на эффекте Зеебека.
Холодильник (нагреватель) - основан на эффекте Пельтье.

Элемент Пельтье может работать как генератор, но неэффективно, лучше для этого специально купить "генерирующие" модули (они немного различаются по сплавам).

При этом генераторы делятся на низкотемпературные, среднетемпературные и высокотемпературные.

Самые эффективные - высокотемпературные, но они не применимы в быту - температуры начинаются от 1000 градусов.

А еще такие генераторы (низкотемпературные - около 400 градусов) имеют очень узкую температурную характеристику, чуть холоднее номинала - и без того сверхнизкий КПД резко падает, перегрев - сгорит к чертям.

Как-то так.

Победа на грани поражения, так бы я назвал данный аппарат.
1 Данные dc-dc преобразователи пробиваясь могут выдать на выход всё то что на входе, надо придумать защиту от такого сценария.
2 Сколько оно будет генерировать при температуре воды близкой к температуре кипения?
3 Пункт чтоб список не был коротким

Это всего лишь третья моя попытка, что же вы хотели, тут еще много чего доделывать можно, я показал возможность и реальность , пусть другие все это учитывают.

Игорь, большое вам спасибо за опыты и эксперименты. Постоянно слежу за обновлениями на ютубе. Было бы очень круто если бы вы взялись за проект по масштабнее, скажем по образу и подобию "индигирки": генератор на 50Вт который можно интегрировать с печью.

К сожалению крупные проекты требуют соответствующего финансирования, с этим у меня пока не все так хорошо как мне бы хотелось.

надо такую приблуду для домашней батареи соорудить, запарился я за свет платить)

Для батареи??? А энергию, используемую для нагрева элемента не проще для обогрева помещения напрямую пустить?

От батареи работать будет плохо, малый перепад температур.

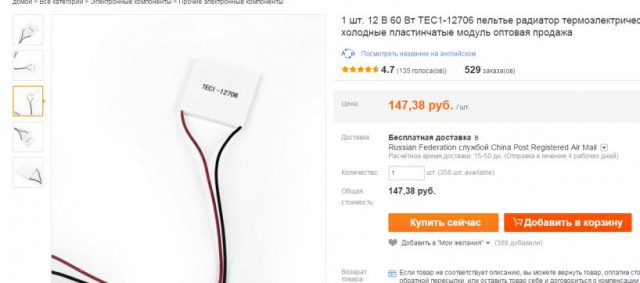

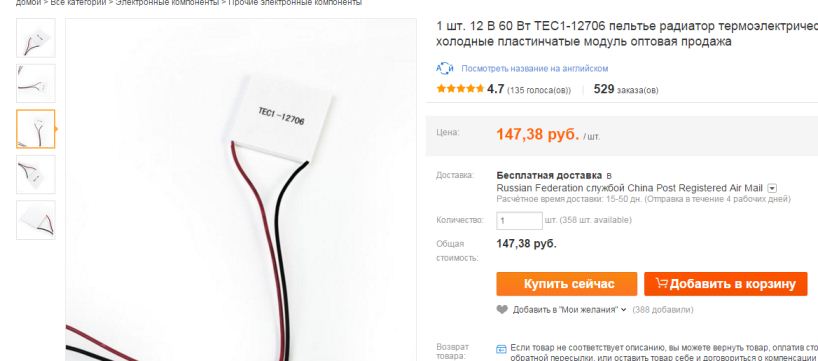

Игорь, я правильно понял, ты эти элементы применил?

Ну примерно, у меня были TEC1-12705, можешь и эти брать

Такие печи существуют в серийном производстве, со всеми защитами и расчитаные на длительную генерацию. Также имеются генераторные модули крепящиеся на существующие печи и газовые грелки.
Автономный модуль на 45 Ватт стоит примерно 19 000 рублей (250 - 450 градусов).
Вес - 8 кг.

Печь "Арктур 50 Вт" производства Криотерм.
Стоит около 40 000 рублей, мощность 50 Вт. Вес 60 кг.
Тепловая мощность 6 кВт.

КПД подобных установок теоретически (с генераторными модулями, а не охладителями Пельтье) может достигать 5%. Реально "дровяной" образец дает КПД менее 1%.
Как-то так.

Микаэль не задолбалси в каждой теме про эти чудо печи по цене крыла самолета писать? реклама?


Добавлено в 17:53
physicstoys прогресс на лицо, супер, поддержу как всегда!


Добавлено в 17:54

не то слово, бабла на старап вагон нужно, что в условиях нашего безбрежья жесть.

прогресс на лицо!
Да и просто Молодец!

Спасибо за поддержку друзья!!

Как всегда все интересно. В школах надо обязательно это показывать , познавательно ! Мегареспектище !

Стесняюсь спросить...
Уважаемый ТС, Вас в первые две попытки ошпарило или ёбнуло?

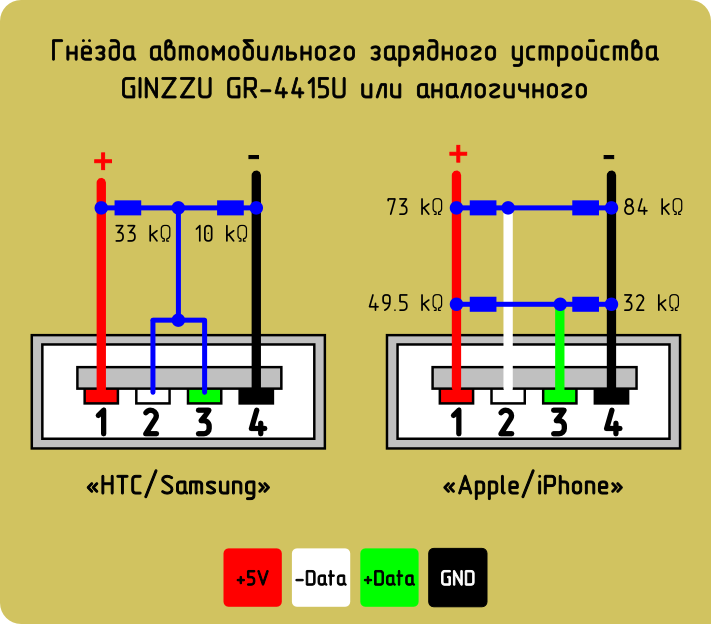

Устройства (планшет\телефон), не которых брендов узнают подлинность своих ЗУ, от которых можно брать хороший ток.
А от "не родных", по минимуму.

Странный вопрос, все прошло хорошо вот первое видео

Яп этого хлопчика в Роснано вместо рыжего бы поставил! ))

Игорь, спасибо за видосы! Всегда с удовольствием смотрю! ))

Трубу надо надо на печь. Без трубы печей не бывает.

В трубу всё топливо и будет вылетать со страшной скоростью. КПД и так ниже, чем у паровоза, а будет ещё хуже.
ТСу: как всегда позеленил и тут, и на ютубе. Обдумал мою идею об опыте Муассана?

Читал конечно, но руки пока другим заняты, чуть позже
