Паяльная станция своими руками

Продолжение серии "своими руками", предыдущая тема

Старый домашний паяльник, ласково называемый Франкенштейном, был собран из двух погоревших - из одного был взят нагревательный элемент, а из другого плата управления. Паять им было настоящее мучение: жало мгновенно остывало при контакте с припоем...
Давно хотелось стать обладателем хорошего паяльника, но цены на такие паяльники и паяльные станции очень кусачие. На форумах попалась интересная информация про наборы «сделай сам» на базе картриджа Hakko T12, в который входит жало, нагревательный элемент и термопара - судя по отзывам очень достойная вещь. Такой комплект и был заказан во время распродажи «Киберпонедельник» на алиэкспресс...



В сборке самого паяльника абсолютно ничего сложного, в том числе по этой теме есть куча видео, которое можно найти по запросу «Hakko T12». Весь комплект и описание подключения на картинке: http://g01.a.alicdn.com/kf/HTB1.KmsKVXXXXb...XXq6xXFXXXN.jpg

Для получения полноценного изделия из данного кита нужен только блок питания (24V 3A) и корпус в который будет установлен контроллер. В качестве блока питания можно использовать зарядник от ноутбука (например: 19v 4a), но мы не ищем лёгких путей: в наличии был трансформатор от сломанного бесперебойника - к нему надо было лишь приделать диодный мост и несколько конденсаторов (Важно!!! Новая ревизия платы - если у вас напряжение питания больше чем 20V то не надо удалять резистор на плате контроллера. Не лишним будет установка SMD конденсатора на 0,1мкф в ручке паяльника). Плата контроллера небольшая и для корпуса народ что только не использует: от корпуса модема до пластиковой мыльницы. Корпус решено было сделать самому из куска оргстекла, который мне подарили для самоделок. Оргстекло досталось с отбраковки без плёнки, с царапинами - на помощь пришла виниловая плёнка.

Надеюсь, видео Вас не утомит и Вы получите удовольствие от просмотра :)

Будет несколько фоток, просьба не ломать) скажу когда всё))

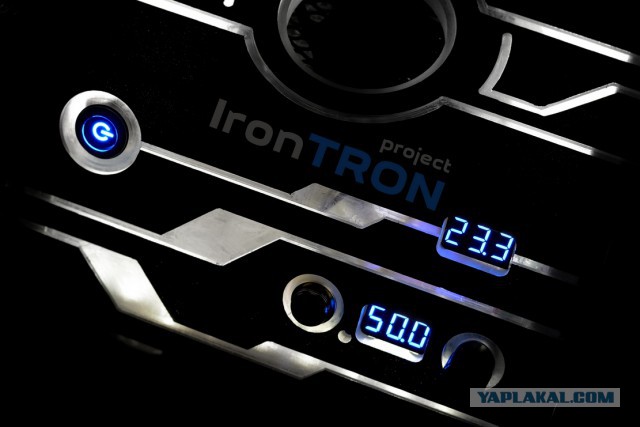

фото 1

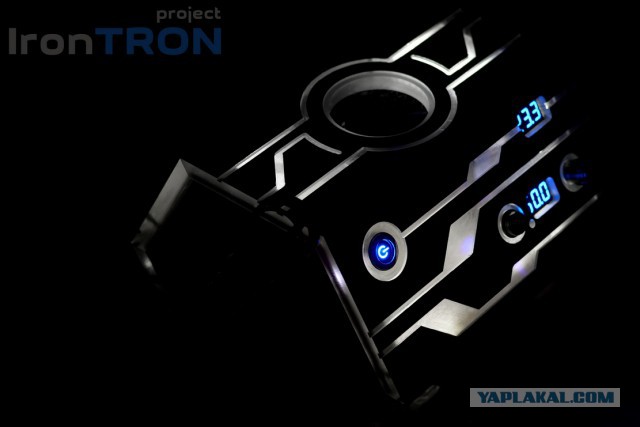

фото 2

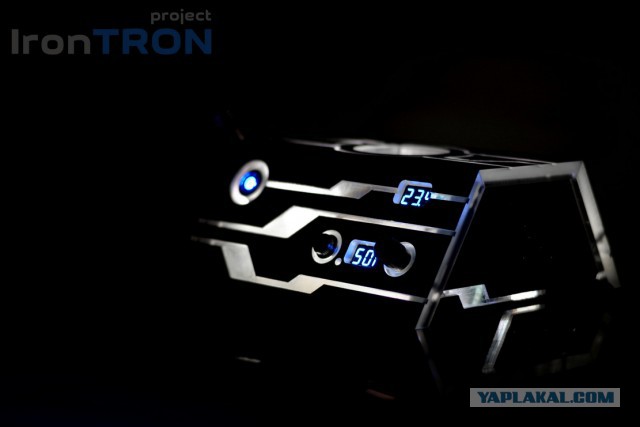

фото 3

фото 4

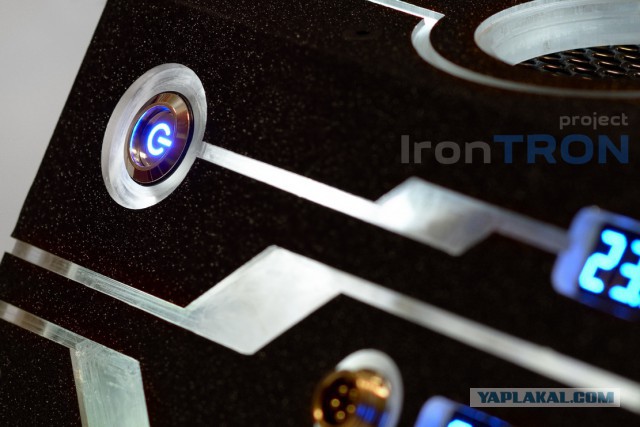

фото 5

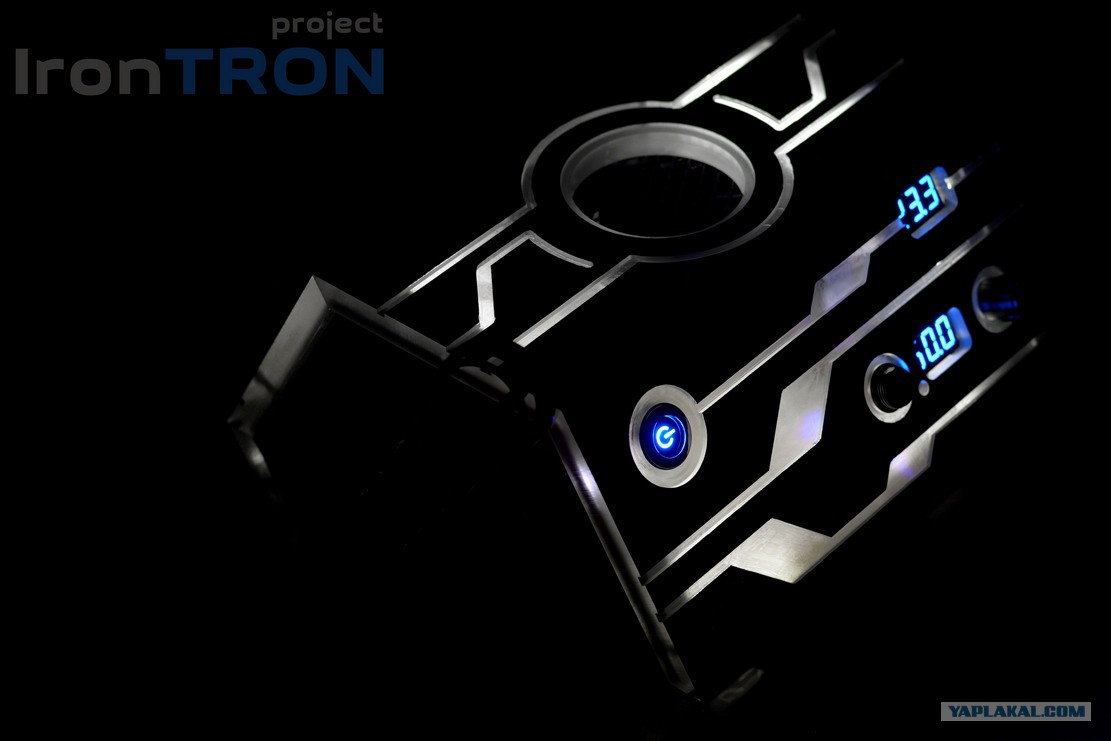

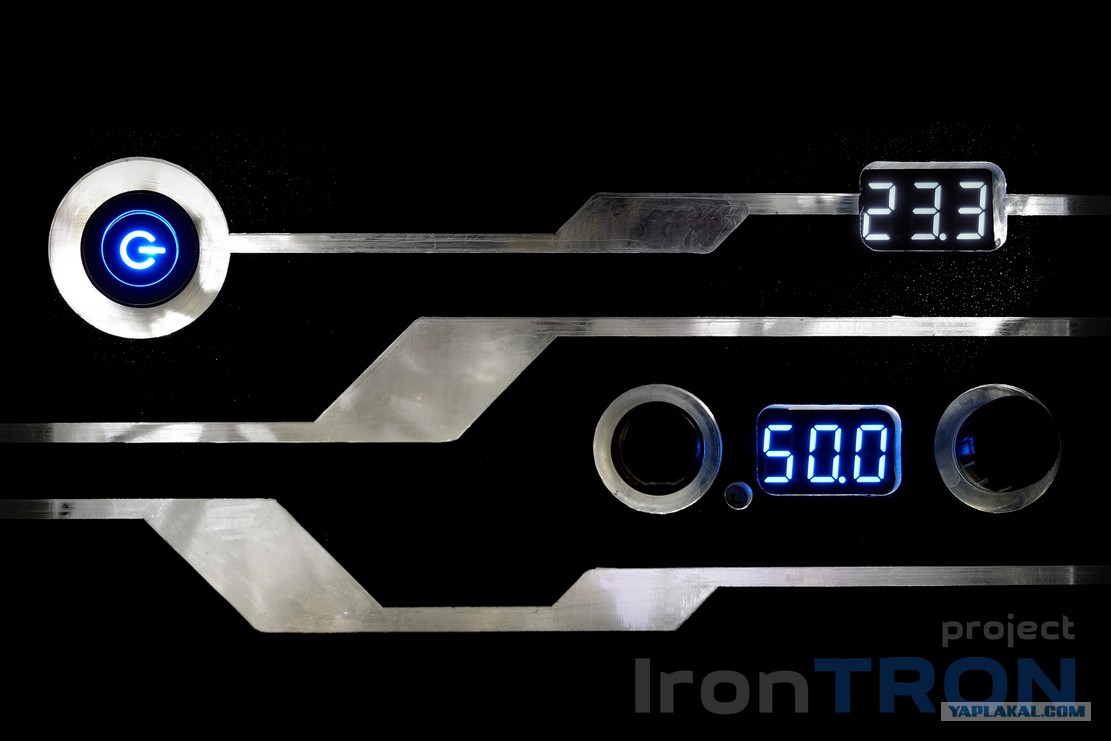

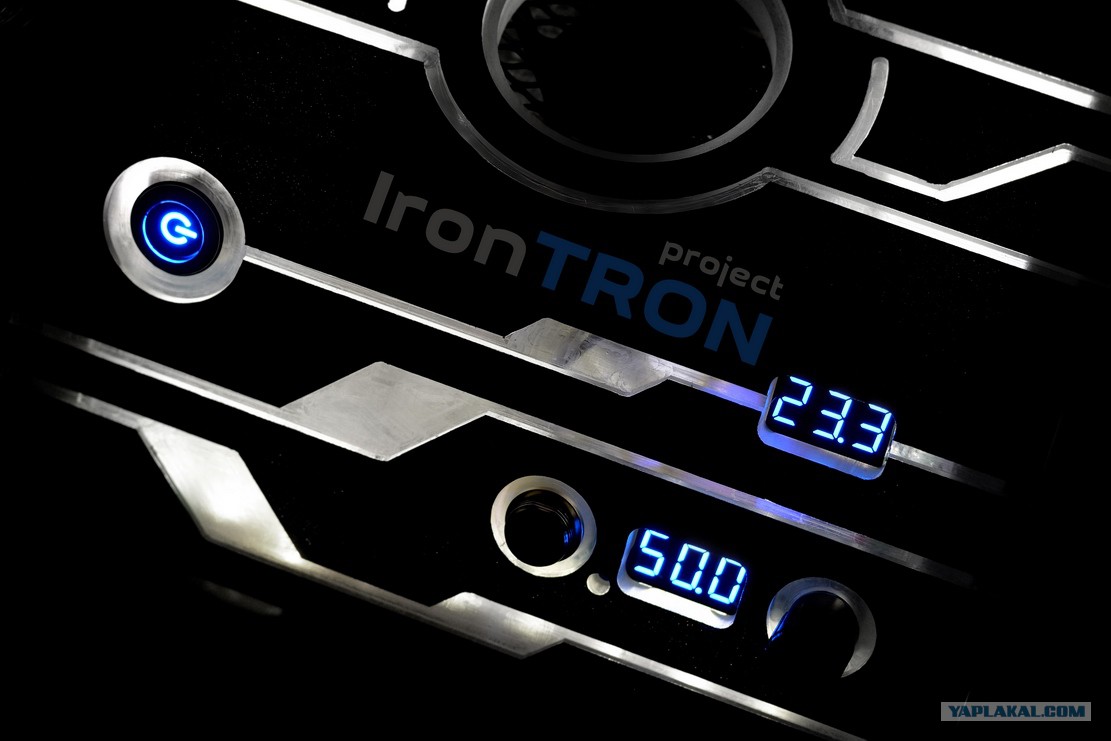

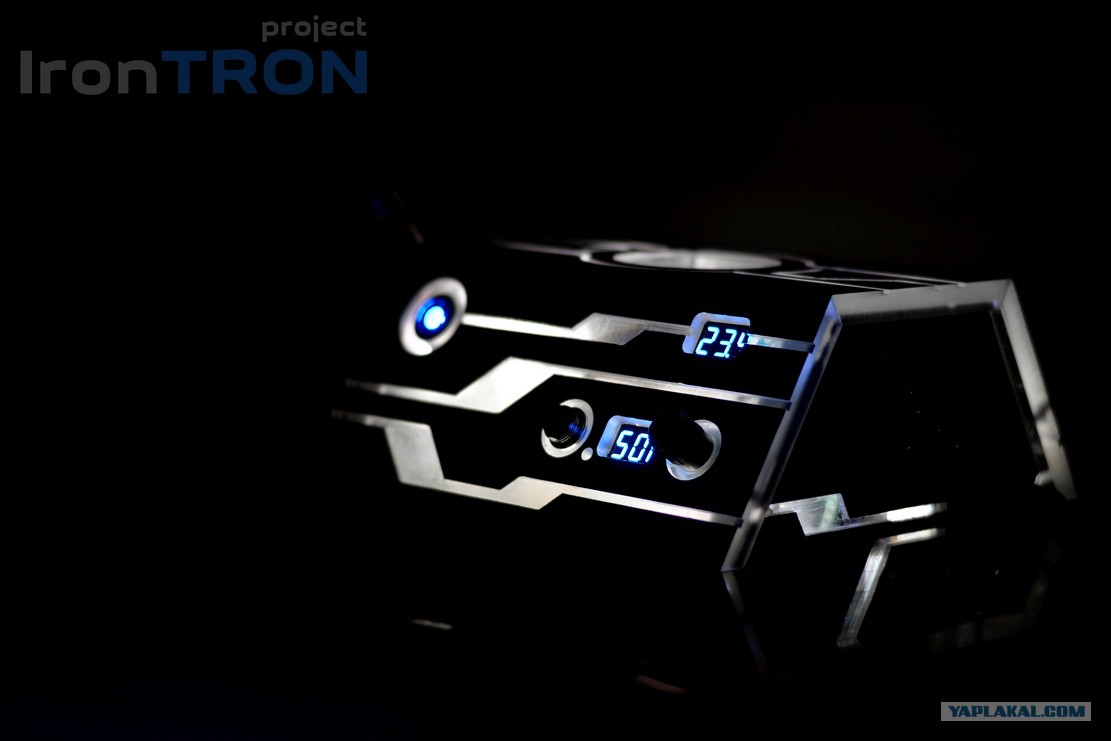

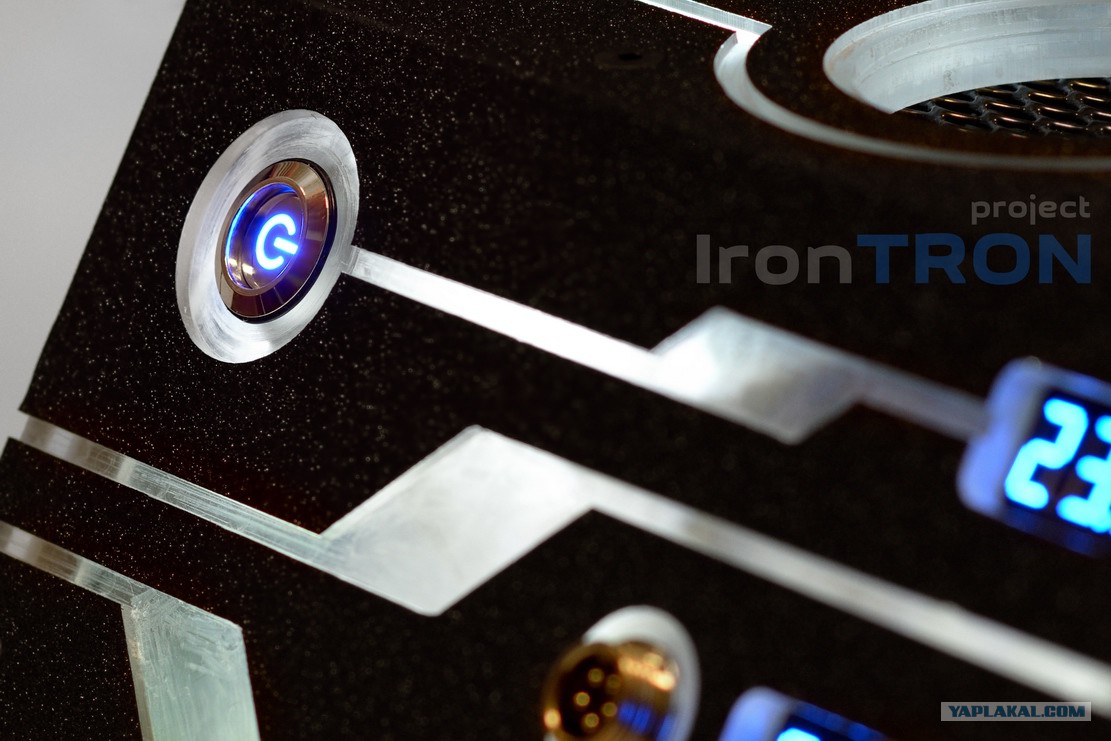

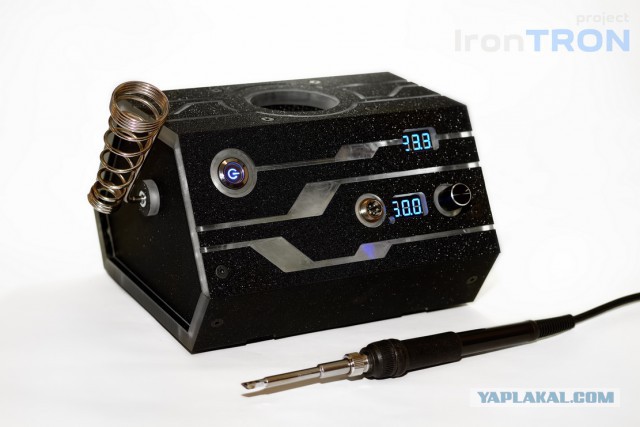

Закончил, последнее фотка:

Верю!
У самого уже две!
Фотки процесса хочу!

ссылку на кит скинь, пожалуйста, можно в личку

афтар пиши есчё!

За руки
НО, Спасибо, уже есть.

Это сообщение отредактировал Салют - 15.02.2016 - 19:15

Корпус зачетный.
Если речь пошла о рукожопстве - чуть погодя выложу свой паяльник, если интересно.

Это сообщение отредактировал ww07 - 15.02.2016 - 19:16

а где сам процесс изготовления?

охуенно чё

Вот же ж растут руки у человека из нужного места.Красавец.

как я понимаю, это из серии собери из набора, инфы как собрать из того что есть(или может оказаться в закромах не увидел). Проще купить тады. ИМХО!

ТС, если корпус твой, то очень даже хороший промдизайн. Так и хочется сказать: Оооо! Мессе знает толк в извращениях! Не задумается ли ТС сменить паяльник на графический планшет? Хороших промдизайнеров мало.

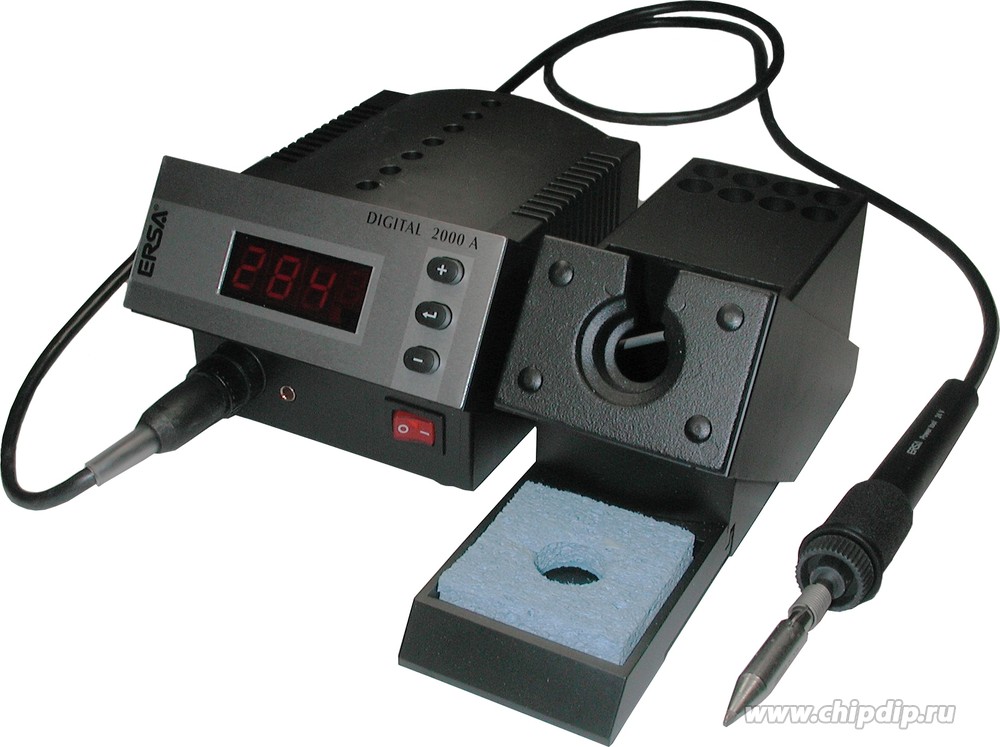

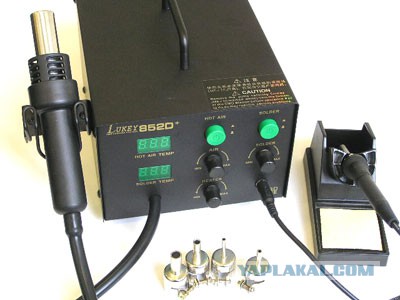

А то теме, хоть и из набора сделал, но все равно молодец. Сам дома юзаю легендарную 852D Fan, а когда работал профессионально то была и ERSA и Weller.

Это сообщение отредактировал ValeryCrimea - 15.02.2016 - 19:37

Сплошной выпендрёж.
Станция должна быть надёжной как АК47 и работать.
А весь этот моддинг - совершенно не к месту.
Вот, моя старенькая рабочая лошадка.

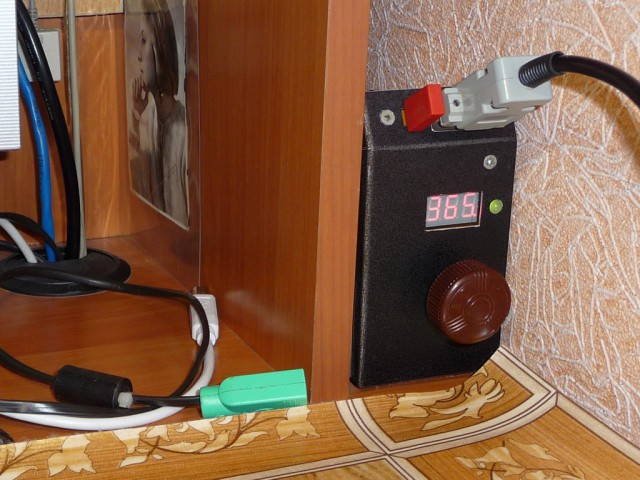

Моя домашняя. Пока ещё для паяльника Hakko907.
Расположена в том месте, где для неё нашлось место. Угол стола на лоджии.
Из корпуса только передняя панель.

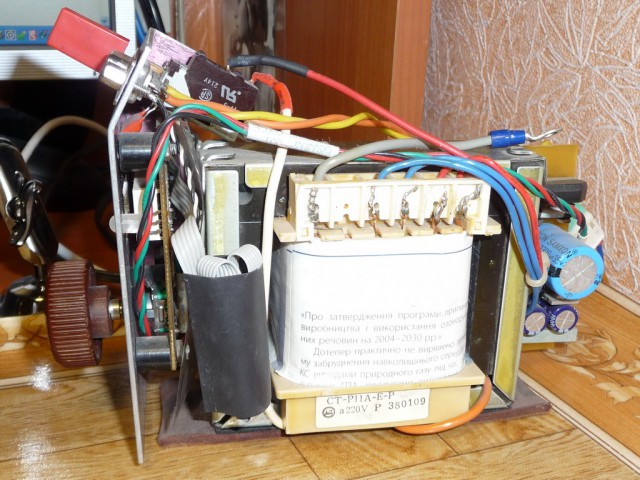

Вид с боку :)
Ну, скажем так, минимализм как он есть.
Отработала в таком виде года три. Теперь готовится к переделке, под паяльник T12.

Открою маленький секрет. В Т12 термопара включена последовательно с нагревательным элементом и является одним целым.

Опять же, поменяю только переднюю панель, где вместо энкодера будет три кнопки. И опять будет работать.... а куда ей деваться.

Это сообщение отредактировал steslia - 15.02.2016 - 20:17

http://ru.aliexpress.com/item/Digital-Sold...2463596384.html
брал тут - новая ревизия платы (не надо ничего выпаивать при питании от 24В)

Конечно интересно! Надеюсь всё-таки ЯП поддерживает рукожопство

Это сообщение отредактировал SPiC - 15.02.2016 - 20:08

Такая же. Хочу насадки для пайки/выпайки микрух прикупить - дорого бля, не тот масштаб работ.

Спасибо! Корпус сам придумал/сделал... ну и по максимуму использовал то, что было под рукой, например трансформатор от бесперебойника)

Добавлено в 20:15

Отлично! а я собираюсь добавить в свою станцию нормальную повышалку напряжения, чтобы нагрев был уже за 7-8 сек и лучше рабочую температуру держала...

Не хотите смотреть, а придется.

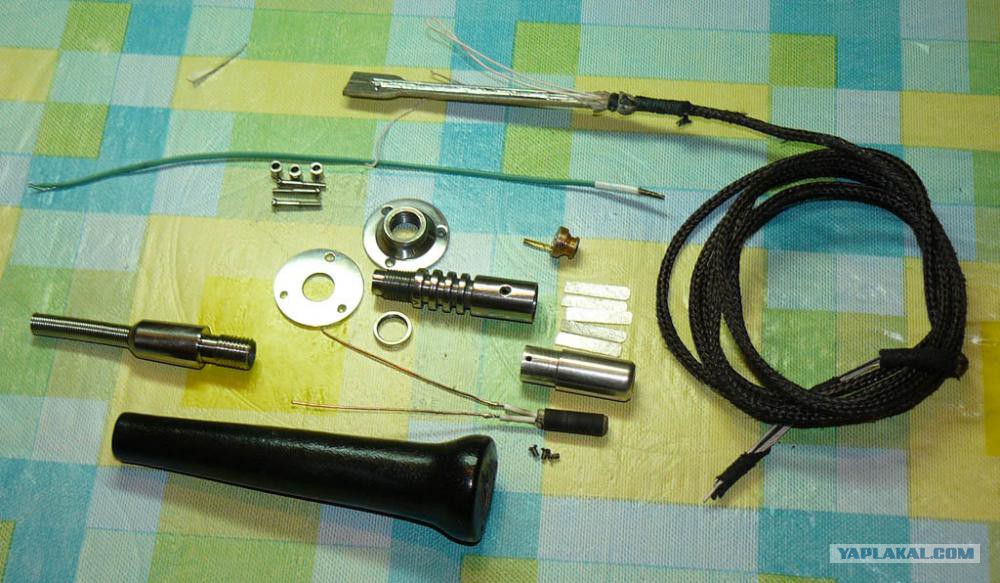

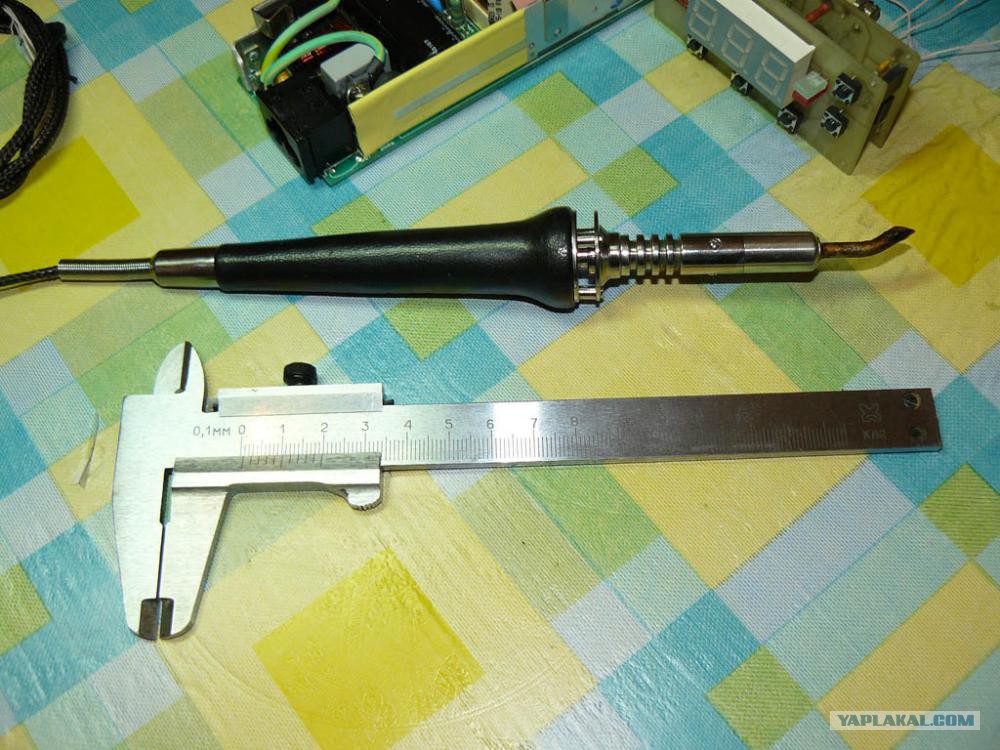

Сначала сделал паяльник, всякие Лукеи и Хакки не очень устраивали. Нагреватель из серебра, остальное - титан, ручка - текстолит, обтянутый кожей.
