Доброго дня суток, уважаемые ЯПовцы. Долго шел к тому, чтобы опубликовать продолжение своего погружения в загородную жизнь, наконец созрел =)

Начинал застройку с бытовки

Дальше шел по плану фундамент. Фундамент - монолитная утепленная плита с ребрами жесткости. Называют данный вид фундамента и шведской плитой, и финской плитой. Суть же - утепленная плита, с ребрами жесткости под несущими стенами, с заложенным теплым полом и максимально выровненная, чтобы не делать стяжки, а сразу использовать поверхность плиты как черновой пол. Т.е. на нее клеится плитка, ложится ламинат (для теплых полов).
Строил с мужем сестры - два фундамента на двух соседних участках.

1. План фундамента

Две шведских плиты в 4 руки

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Faren
27.10.2014 - 23:11
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 257
Забыл добавить - просьба не ломать, как закончу, сообщу.

2. Разрез - вид ребер жесткости в поперечнике.

Две шведских плиты в 4 руки

[^]
Faren
27.10.2014 - 23:14
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 257
3. Начали с разметки. Изначально разметку седалали не очень корректно, после переделали. Сделали выноски и т.д. Бечевку использовали, чтобы понимать как будут располагаться помещения, поэтому по участкам немного "поездили" с этими веревочками ))

Две шведских плиты в 4 руки

[^]
Faren
27.10.2014 - 23:19
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 257
4. После того как приняли расположение, вызвали трактор и начали копать. Друзья, кто начинает, планирует строить - смотрите и на технику и на водителя. У нас работал хороший экскаватор Вольво, но с хреновой прокладкой между рулем и сидением, второй был более слабенький Фиат, но водителю очень нравилось все выравнивать и т.д. (он даже улыбался, когда у него все аккуратно выходило из под ковша). Результат у второго был лучше.

Две шведских плиты в 4 руки

[^]
Faren
27.10.2014 - 23:19
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 257
5. Снимаем плодородный слой.

Две шведских плиты в 4 руки

[^]
Faren
27.10.2014 - 23:22
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 257

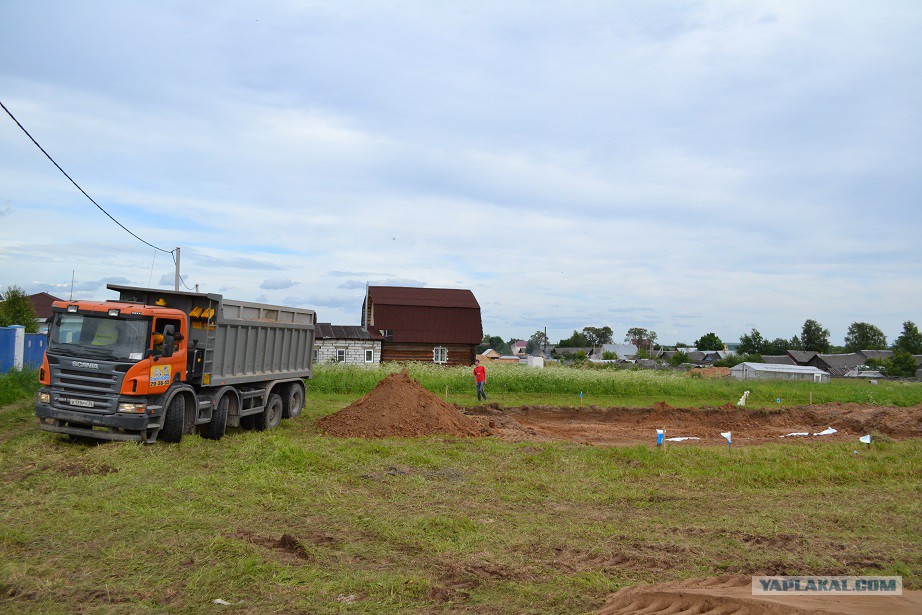

6. В назначенный час начали приходить машины с песком. Общий вес такой машинки 45 тонн. 15 сама и 30 тонн песка. Плохо они ездят по земельке - тяжелые. Первый раз видел , что земля волнами расходилась от машины как вода от лодки. Было похоже на пластилин.

Две шведских плиты в 4 руки

[^]
Faren
27.10.2014 - 23:23
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 257
7. Песочек. Очень хорошего качества. Чистый.

Две шведских плиты в 4 руки

[^]
Faren
27.10.2014 - 23:24
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 257

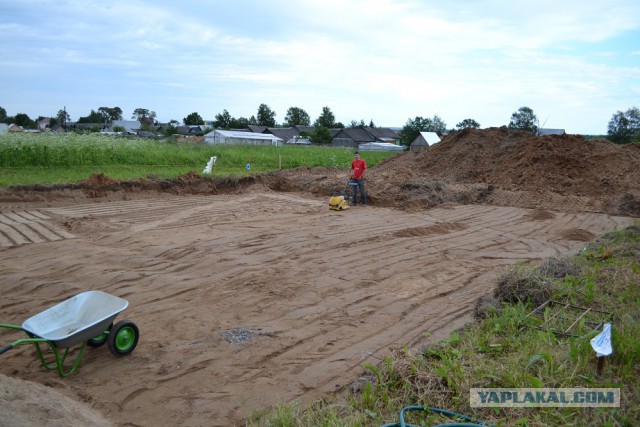

8.Фиатик ровняет, мы проливаем каждый слой и трамбуем вибромашинкой. слои 7-10 см.

Две шведских плиты в 4 руки

[^]
Faren
27.10.2014 - 23:25
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 257
9. Процесс долгий.

Две шведских плиты в 4 руки

[^]
Faren
27.10.2014 - 23:26
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 257
10.

Две шведских плиты в 4 руки

[^]
Faren
27.10.2014 - 23:26
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 257
11.

Две шведских плиты в 4 руки

[^]
Faren
27.10.2014 - 23:27
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 257

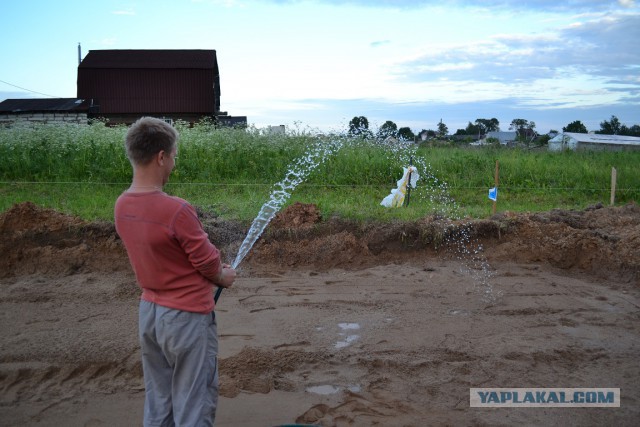

12. Проливать нужно тщательно. От качественной проливки песок также уплотняется.

Две шведских плиты в 4 руки

[^]
Faren
27.10.2014 - 23:27
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 257
13.

Две шведских плиты в 4 руки

[^]
Faren
27.10.2014 - 23:29
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 257

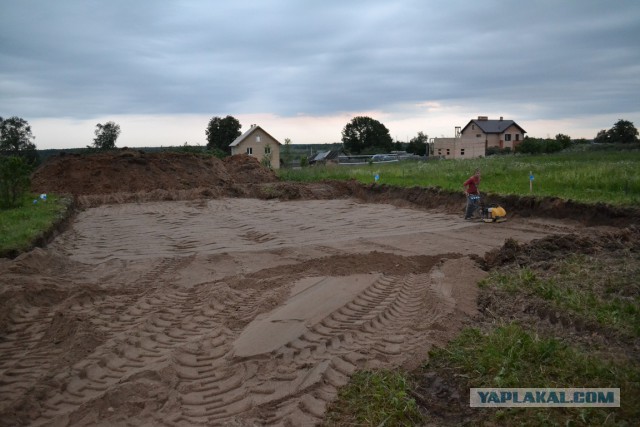

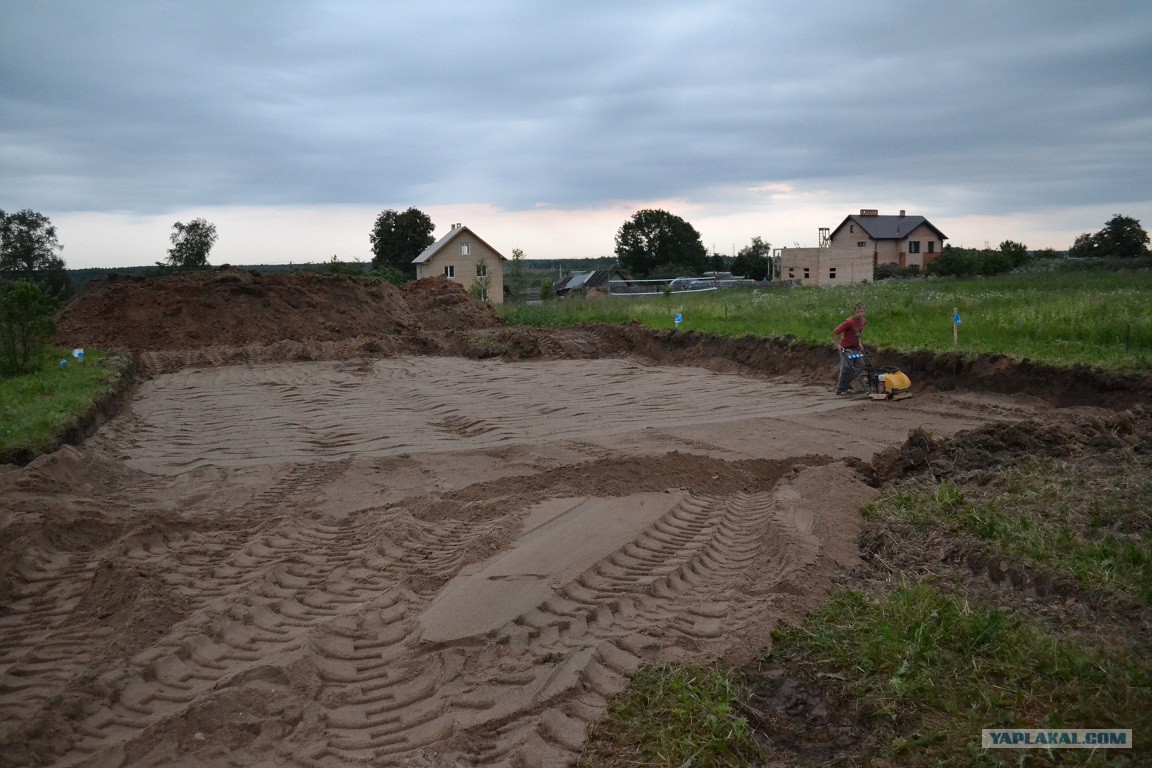

14. Итог. Проливали и трамбовали 3 дня. Напомню - делали сразу два фундамента.

Две шведских плиты в 4 руки

[^]
Faren
27.10.2014 - 23:31
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 257

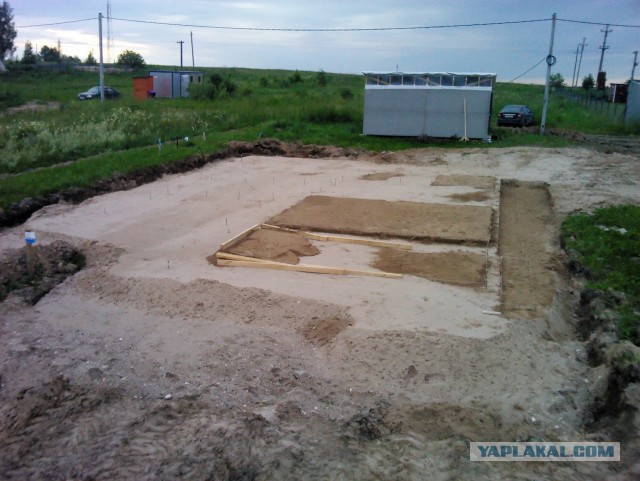

15. приступили к формированию ребер. Как мы это делали - сделали уровень песка по среднему, после выкапывали песок из ребер и закидывали на площадки. Может сейчас не очень ясно, дальше все станет понятней ;)

Добавлено в 23:32
заодно начали закапывать трубы канализации

Две шведских плиты в 4 руки

[^]
Faren
27.10.2014 - 23:33
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 257
16. Немножко побежал впереди паровоза))
Сначала мы разметили ребра жесткости.
Некоторые фотки делал на тел.

Две шведских плиты в 4 руки

[^]
Faren
27.10.2014 - 23:34
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 257
17. и потом уже формировали ребра жесткости.

Две шведских плиты в 4 руки

[^]
Faren
27.10.2014 - 23:35
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 257
18. с другого ракурса.

Две шведских плиты в 4 руки

[^]
Faren
27.10.2014 - 23:37
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 257
19. запиливаем каналью) Т.к. у нас есть точная разметка, мы с легкостью разметили выходы канализации. Изначально была принята точка 0, поэтому с высотой вывода труб тоже небыло.

Две шведских плиты в 4 руки

[^]
Faren
27.10.2014 - 23:39
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 257
20. Заложили 110 трубу с выходом в котельную, это резервный ввод в дом. Также прицепили ПНД трубу для ввода воды, вывода воды, ввода эл-ва, вывода эл-ва, ну и пр.

Добавлено в 23:41
2 трубы рядом - это в котельной. Как и писал резервная труба, и, пониже, каналья для трапика - собаке лапы помыть, т.к. в котельную отдельный вход из под навеса для машины, можно резину помыть при смене и т.д.

Две шведских плиты в 4 руки

[^]
Faren
27.10.2014 - 23:43
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 257
21. стыки труб промазывали таким силиконом, на всякий случай обматывали скотчем, чтобы при "шевелении" не выскочили трубы. Хотя они и так бы не выскочили, "у страха глаза велики" ))

Две шведских плиты в 4 руки

[^]
Faren
27.10.2014 - 23:44
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 257
22. Обязательно нужен уклон. Но не переборщите - иначе вода будет утекать, а все что потверже, будет лежать в трубе))

Две шведских плиты в 4 руки

[^]
Faren
27.10.2014 - 23:45
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 257
23. Пришел приемник для колодца

Две шведских плиты в 4 руки

[^]
Faren
27.10.2014 - 23:46
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 257

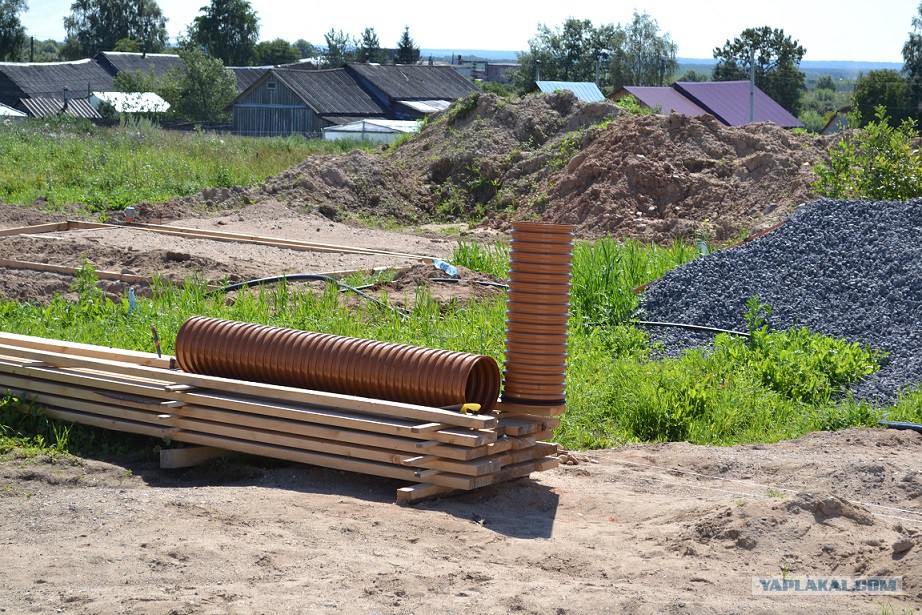

24. Пришла труба для колодца.

Добавлено в 23:46
Заодно и труба для дренажной канализации.

Две шведских плиты в 4 руки

[^]
Faren
27.10.2014 - 23:47
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 257
25. Труба пилится в размер.
