Переделка Mikrotik RB951G-2HnD, Добавляем внешние антенны, рукожопие...

[ Версия для печати ]
Добавить в Facebook Добавить в Twitter Добавить в Вконтакте Добавить в Одноклассники
Страницы: (6) [1] 2 3 ... Последняя »  К последнему непрочитанному [ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]
Тужиловский
22.09.2014 - 10:19
Статус: Offline


Шутник

Регистрация: 8.08.14
Сообщений: 87
295
Часа два назад переделал свой RB951G-2HnD, а именно добавил внешние антенны, т. к. внутренняя не давала желаемого результата, а выкручивать мощность это пионерия. Цель - увеличить дальность приема, без поднятия мощности на передатчике. Итак, начнем. Будет около 25 фотографий, как закончу сообщу. Не ломайте пожалуйста.

Переделка Mikrotik RB951G-2HnD

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Тужиловский
22.09.2014 - 10:21
Статус: Offline


Шутник

Регистрация: 8.08.14
Сообщений: 87
Берем дохлого донора 841ND для снятия с него потрошков...

Это сообщение отредактировал Тужиловский - 22.09.2014 - 10:21

Переделка Mikrotik RB951G-2HnD

[^]
Тужиловский
22.09.2014 - 10:22
Статус: Offline


Шутник

Регистрация: 8.08.14
Сообщений: 87
Вынимаем плату

Переделка Mikrotik RB951G-2HnD

[^]
Тужиловский
22.09.2014 - 10:22
Статус: Offline


Шутник

Регистрация: 8.08.14
Сообщений: 87
отрезаем выводы на антенны

Переделка Mikrotik RB951G-2HnD

[^]
Тужиловский
22.09.2014 - 10:23
Статус: Offline


Шутник

Регистрация: 8.08.14
Сообщений: 87

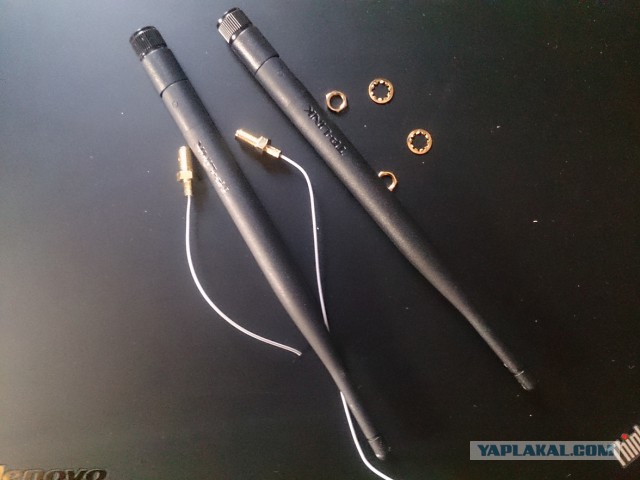

Оп, а вот и нужные потрошки

Переделка Mikrotik RB951G-2HnD

[^]
Тужиловский
22.09.2014 - 10:23
Статус: Offline


Шутник

Регистрация: 8.08.14
Сообщений: 87
еще потрошки

Переделка Mikrotik RB951G-2HnD

[^]
Тужиловский
22.09.2014 - 10:23
Статус: Offline


Шутник

Регистрация: 8.08.14
Сообщений: 87
берем собственно RB951G-2HnD

Переделка Mikrotik RB951G-2HnD

[^]
Тужиловский
22.09.2014 - 10:24
Статус: Offline


Шутник

Регистрация: 8.08.14
Сообщений: 87
разбираем, смотрим

Переделка Mikrotik RB951G-2HnD

[^]
Тужиловский
22.09.2014 - 10:24
Статус: Offline


Шутник

Регистрация: 8.08.14
Сообщений: 87
Достаем плату

Переделка Mikrotik RB951G-2HnD

[^]
Тужиловский
22.09.2014 - 10:27
Статус: Offline


Шутник

Регистрация: 8.08.14
Сообщений: 87
Начинается самое интересное. Снимаем кожухи. Видим, что на плате нет разьемов ммсх, а есть какой то технологический разьем для тестов( Печалька, ну да ладно. Путем изучения платы находим чуть пониже разьемов места для пайки ммсх

Переделка Mikrotik RB951G-2HnD

[^]
Тужиловский
22.09.2014 - 10:30
Статус: Offline


Шутник

Регистрация: 8.08.14
Сообщений: 87
И тут возникает вопрос, как отключить внутренние антенны и перевести сигнал на шнурки, которые будут идти в внешним? Правильно, певодим конденсатор перепайкой с верхней на нижнюю дорожку, или наоборот, ну как удобно так и смотрите) shum_lol.gif (отмечено синим)

Это сообщение отредактировал Тужиловский - 22.09.2014 - 10:31

Переделка Mikrotik RB951G-2HnD

[^]
Тужиловский
22.09.2014 - 10:33
Статус: Offline


Шутник

Регистрация: 8.08.14
Сообщений: 87
Припаиваем шнурки на места для ммсх и обязательно крепим повыше пайки на проволоку для жесткости, чтобы не оторвать дорожки. Результат.

Переделка Mikrotik RB951G-2HnD

[^]
Тужиловский
22.09.2014 - 10:34
Статус: Offline


Шутник

Регистрация: 8.08.14
Сообщений: 87
от такое вот

Переделка Mikrotik RB951G-2HnD

[^]
Тужиловский
22.09.2014 - 10:36
Статус: Offline


Шутник

Регистрация: 8.08.14
Сообщений: 87
Тестируем на коленке - Урааа работает.

Переделка Mikrotik RB951G-2HnD

[^]
Тужиловский
22.09.2014 - 10:36
Статус: Offline


Шутник

Регистрация: 8.08.14
Сообщений: 87
Долго искал где просверлить дырки, чтобы внутри sma разьем не задевал плату, и чтобы смотрелось красиво. Нашел.

Переделка Mikrotik RB951G-2HnD

[^]
Тужиловский
22.09.2014 - 10:36
Статус: Offline


Шутник

Регистрация: 8.08.14
Сообщений: 87
еще дырка

Переделка Mikrotik RB951G-2HnD

[^]
Тужиловский
22.09.2014 - 10:37
Статус: Offline


Шутник

Регистрация: 8.08.14
Сообщений: 87
начинаем сборку

Переделка Mikrotik RB951G-2HnD

[^]
Тужиловский
22.09.2014 - 10:38
Статус: Offline


Шутник

Регистрация: 8.08.14
Сообщений: 87
плохо видно, конечно, но можно посмотреть, как лежит sma внутри

Переделка Mikrotik RB951G-2HnD

[^]
Тужиловский
22.09.2014 - 10:39
Статус: Offline


Шутник

Регистрация: 8.08.14
Сообщений: 87
второй разъем

Переделка Mikrotik RB951G-2HnD

[^]
Тужиловский
22.09.2014 - 10:40
Статус: Offline


Шутник

Регистрация: 8.08.14
Сообщений: 87

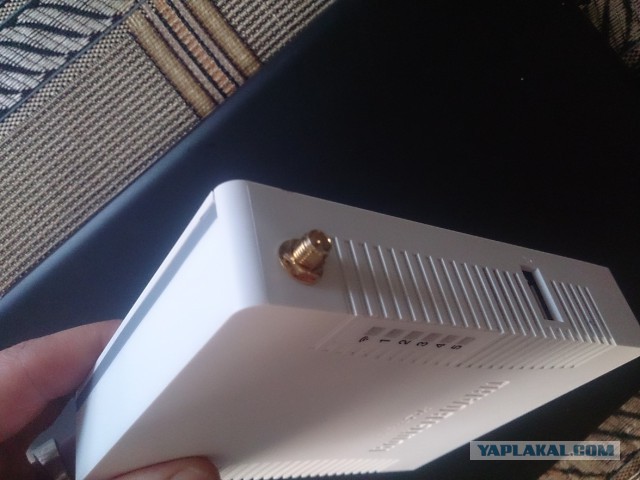

вид слева готового продукта

Переделка Mikrotik RB951G-2HnD

[^]
Тужиловский
22.09.2014 - 10:40
Статус: Offline


Шутник

Регистрация: 8.08.14
Сообщений: 87
справа

Переделка Mikrotik RB951G-2HnD

[^]
Тужиловский
22.09.2014 - 10:41
Статус: Offline


Шутник

Регистрация: 8.08.14
Сообщений: 87
общий вид, теперь уже "рогатого" роутера cow.gif

Переделка Mikrotik RB951G-2HnD

[^]
Тужиловский
22.09.2014 - 10:43
Статус: Offline


Шутник

Регистрация: 8.08.14
Сообщений: 87
Ну и в рабочем состоянии!))) Итог таков - покрытие стало почти в 3 раза больше, в дальней постройке смартфон теперь не теряет связь, даже с закрытой дверью, уверенно держа 2 палки из 4. Жаль что не получается заливать крупнее картинки, чтобы рассмотреть поближе можно было, ограничение 500к. У меня все, пинайте. cheer.gif
