Много раз видел у нас на ЯПе посты про разные профессии, очень интересные и познавательные темы. Вот и я решил Вам рассказать уважаемые сояповцы о своем роде деятельности, инженер-оптик.
При разговорах с друзьями или при новых знакомствах когда заходит разговор о работе на ответ "оптик" народ реагирует примерно так: очки делаешь? Нет не очки, оптика не заканчивается на очках.
Начну я с оборудования и инструмента.

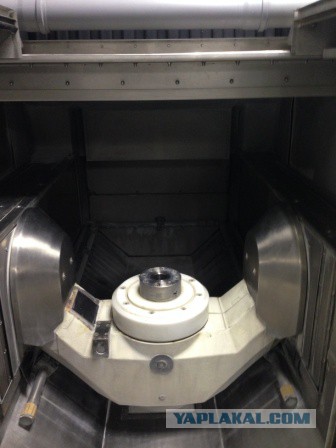

Это наш маленький станок, он выполняет заготовительные операции. Делает из квадратов стекла заготовки линз для полировки.

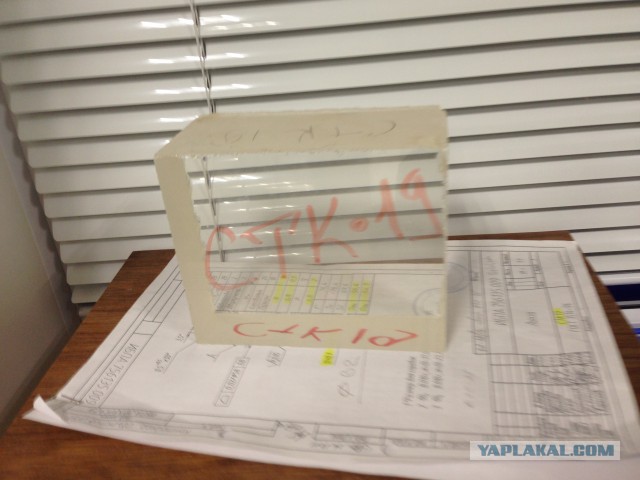

Вот из таких кубиков стекла он делает заготовки. Вы думали что стекло одного сорта? Так вот нет, я вот работаю почти 7 лет и до сих пор узнаю новые. естественно каждый сорт по своему обрабатывается, век живи век учись)
Вот чертеж, что бы знать что из этого кубика сделать, о параметрах чертежа я вам чуть позже расскажу. (Это не именно от него, от него не могу сжать фотку)
Добавлено в 23:37 Попробую объяснить что на чертежах написано и что с этим делать. То что нужно мне, на чертеже выделено желтым. ( я полирую поверхность, кстати самое геморойное и тяжелое занятие) Начнем слева на права. По линзой 12+-0.1 это ее толщина, то есть 12.10мм это верх и 11.90это низ толщины. 57.15 это ее радиус который мне собственно и нужно отполировать. Параметры этого радиуса справа в таблице N3 и дельта N0.3 где 3 это отклонение от радиуса на +- 3 кольца( что такое интерфериционые кольца позже объясню), а 0.3 это местная ошибка.( тоже позже объясню.)
Вот это большая штуковина( большой кусок гранита висящий на трех воздушных подушках для того что бы гасить все возможные вибрации и колебания) называется интерферометр, вот на нем мы и контролируем полированную поверхность линзы с точность до 0.00001 мм

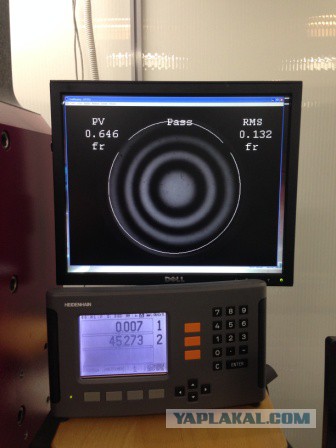

Вот так выглядят те самые интерфериционые кольца. 3 кольца это отклонение от радиуса на 1 микрон, то есть если нам нужно 57.150 +-3 кольца это 57.149 или 57.151.
Вот это полировальник. Они есть так называемые "грибы" и "чашки". Их можно делать из алюминия, гранита, стекла... кому что удобно, главное нанести радиус. Мы делаем из гранита редкие работы и из алюминия делаем постоянные. На полировальник приклеивается полиуретановая пленка. Потому что гранит мы можем обработать сами на выше упомянутом станке, а алюминий надо отдавать токорям. Это кстати гриб.
Это пластиковое кольцо, которое позволяет обрабатывать деталь в станке. Полировальник находится сверху, а кольцо с деталью снизу, когда запускаешь станок они друг к другу подъезжают они начинают вращаться и под деталь подается жидкость под давлением и она начинает полироваться. Процесс если интересно могу выложить на видео.
На этом я думаю можно закончить. Если Вам интересно я сниму более подробный процесс изготовления(от кубика, до готовой линзы). Всем огромное спасибо))) мне пора работать))) И я на последок))))
