Каждый раз, попадая на интересное и масштабное производство, я готов там находиться сутками, снимая интересные кадры, вникая в тонкости производства и технологий. Это безумно увлекательно.

Так вышло и с Тверским вагоностроительным заводом. К ним я приехал около 10 утра, и первоначально планировал закончить как раз к презентации новой электрички. Но куда там! К двум часам мы только-только отсняли цеха, где производятся комплектующие... а после презентации наконец-то приступили к самому главному — сборочным цехам. Мои сопровождающие явно планировали освободиться с работы вовремя — в 17:00, но, простите, уйти рано оттуда просто невозможно. В итоге съемка завершилась в половине седьмого, да и то осталось еще масса моментов, которые можно было бы посмотреть.

60 фото via livejournal.

Как делают вагоны

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
РыбаКит
9.06.2014 - 12:55
Статус: Offline


Шутник

Регистрация: 7.01.14
Сообщений: 62
А потом — другая проблема. На производстве я отснял более 1000 кадров. Брак, повторы и неудачные ракурсы выкидывались сразу. Между прочим, это 800 с чем-то кадров в корзину получилось. И место сэкономилось. :) Ещё сотня выкинется после повторного прохода. И дальше начинается кропотливая работа: как из оставшихся 300 выбрать те, что нужны для поста. Это ад, друзья, на самом деле. Дело в том, что отснято очень сложное и многоплановое производство, и хочется показать всё. Некоторые кадры нужны для понимания технических процессов, а некоторые просто красивые. В итоге ужал до 60 штук. Простите, меньше никак не получается.

Итак, после небольшого вступления — Тверской вагоностроительный завод. Самое крупное предприятие России и СНГ по производству различных типов пассажирских вагонов и комплектующих к ним. Основной поставщик вагонов для ОАО «РЖД» (и его «дочки» — ОАО «ФПК»). Предприятие входит в состав «Трансмашхолдинга».

Имеющиеся производственные площади и технологические мощности позволяют одновременно вести работы по изготовлению нескольких моделей пассажирских вагонов, а также различных типов грузовых вагонов и вагонов специального назначения (в один цех снимать не пустили, сказали, что там собирают что-то секретное).

1. Завод был основан в 1898 году французско-бельгийским акционерным обществом «Диль и Бакалан» под названием «Верхневолжский завод железнодорожных материалов». В 1915 году его переименовали в Тверской Русско-Балтийский вагонный завод, а после национализации (в 1918 году) — Тверской вагоностроительный завод. В период с 1931 по 1990-е годы назывался Калининским вагоностроительным заводом.

Как делают вагоны

[^]
РыбаКит
9.06.2014 - 12:56
Статус: Offline


Шутник

Регистрация: 7.01.14
Сообщений: 62
2. С первых лет ХХ века на заводе началась эпоха пассажирского вагоностроения. В Твери выпускаются четырехосные спальные вагоны для акционерной компании «Международное общество спальных вагонов и скоростных европейских поездов», а также пассажирские вагоны всех четырех классов, двухэтажные вагоны, служебные вагоны с салонами и спальными купе, пассажирские вагоны для стран с жарким климатом. На архивной фотографии двухэтажный вагон, созданный на ТВЗ в 1905 году

Как делают вагоны

[^]
РыбаКит
9.06.2014 - 12:56
Статус: Offline


Шутник

Регистрация: 7.01.14
Сообщений: 62

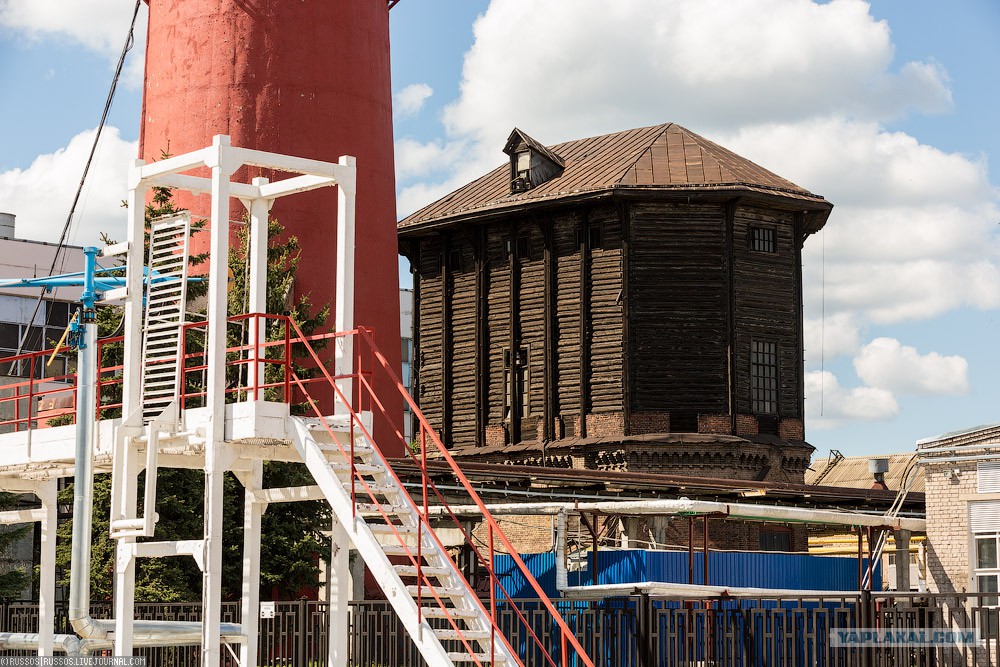

3. У завода огромная площадь в Твери, да и по сути это единственное крупное работающее предприятие в этом городе. На территории можно увидеть постройки различных эпох и видов. Например, на фотографии вы видите самую старую постройку — деревянный сруб водонапорной башни местной котельной. Стоит он аж с XIX века.


Как делают вагоны

[^]
РыбаКит
9.06.2014 - 12:56
Статус: Offline


Шутник

Регистрация: 7.01.14
Сообщений: 62
4. Но свою экскурсию мы начинаем с деревообрабатывающего цеха. Сейчас, в современном вагоне, дерева используется очень мало, а раньше почти весь вагон был деревянным. Дерево, вернее это древесная плита, которое сейчас использует, пропитывается специальными составами от горения и гниения. Увы, к этому пришли не сразу и несколько крупных пожаров, а потом и испытаний показали, что старые вагоны сгорали буквально за несколько минут. Но так было. Сейчас же правила пожарной безопасности драконовские и производитель обязан им следовать. Ну и оборудование сегодня не то что раньше, посмотреть хотя бы на этот станок с ЧПУ. Заменяет более 8 классических станков для деревообработки. Детали любой конфигурации обрабатывает за считанные минуты, точность высочайшая, что сказывается соответственно на точности и скорости сборки готовых вагонов.

Как делают вагоны

[^]
РыбаКит
9.06.2014 - 12:57
Статус: Offline


Шутник

Регистрация: 7.01.14
Сообщений: 62
5. Сейчас в этом цеху производится почти вся внутренняя начинка вагона. В качестве материала наряду с фанерной плитой и огнезащищенной древесиной выступает пластик, алюминиевый профиль и другие современные материалы. Но название сохранили историческим.

Как делают вагоны

[^]
РыбаКит
9.06.2014 - 12:57
Статус: Offline


Шутник

Регистрация: 7.01.14
Сообщений: 62
6. Например, если не ошибаюсь, это пластиковые облицовочные внутренние панели. Их установят внутри вагона на боковых стенах поверх стеклопакетов.

Как делают вагоны

[^]
РыбаКит
9.06.2014 - 12:57
Статус: Offline


Шутник

Регистрация: 7.01.14
Сообщений: 62

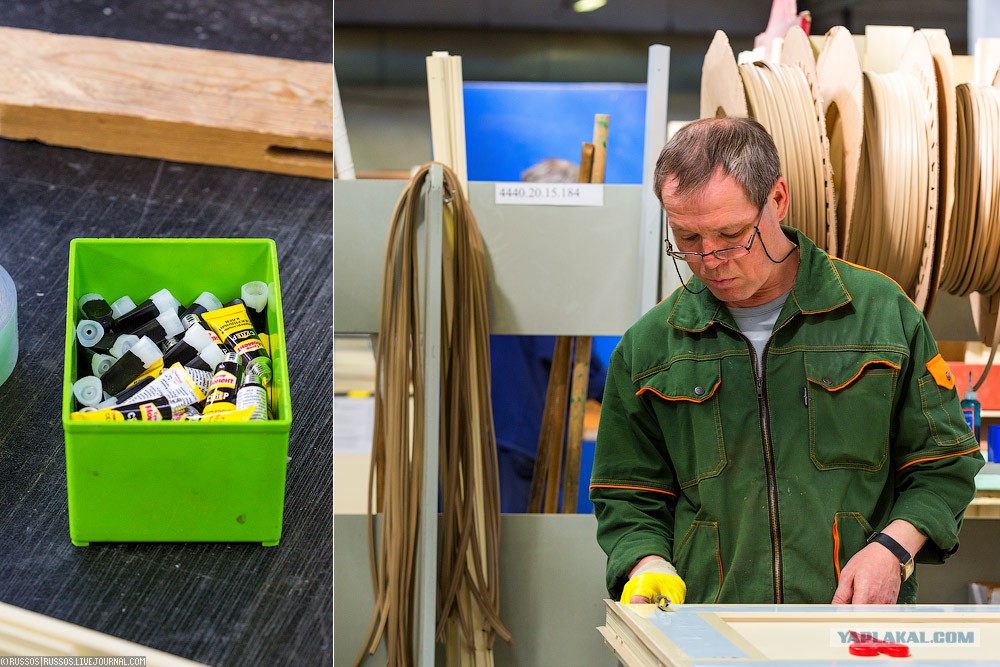

7. Рабочий приклеивает суперклеем на купейные двери резиновые уплотнители. Около половины 12-го утра, а он уже столько тюбиков клея израсходовал.

Как делают вагоны

[^]
РыбаКит
9.06.2014 - 12:58
Статус: Offline


Шутник

Регистрация: 7.01.14
Сообщений: 62

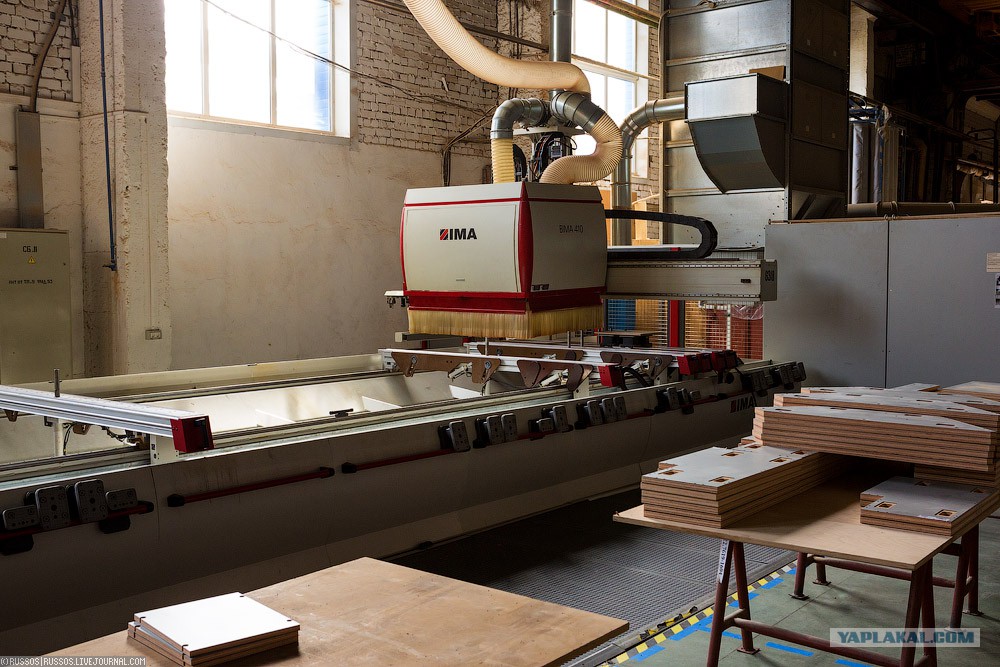

8. Завод провел и проводит модернизацию станочного парка. На предприятии можно найти огромное количество современных станков с ЧПУ.

Как делают вагоны

[^]
РыбаКит
9.06.2014 - 12:58
Статус: Offline


Шутник

Регистрация: 7.01.14
Сообщений: 62

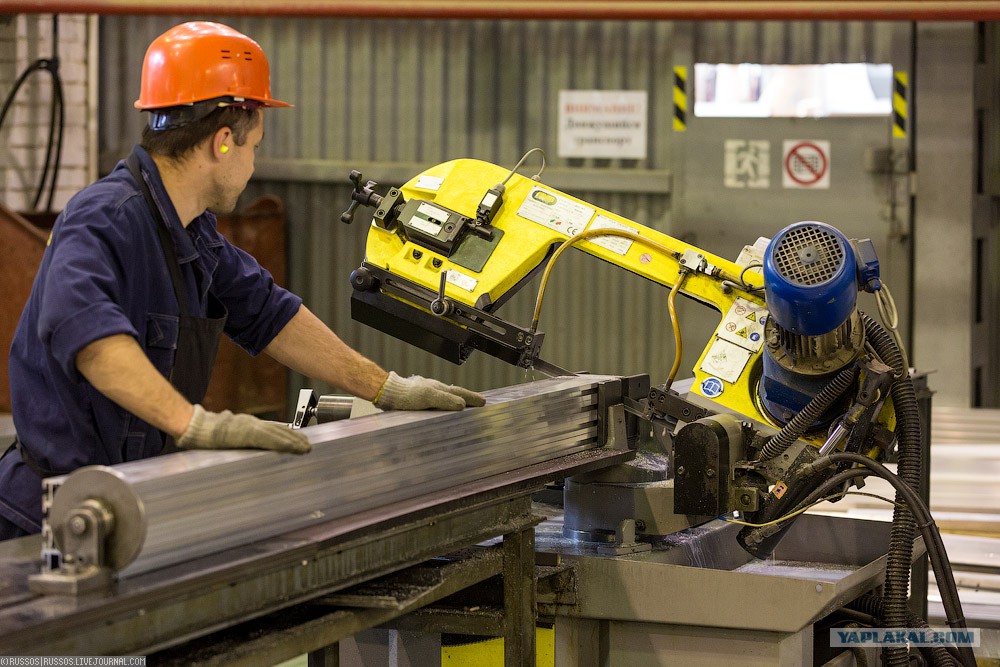

9. На станке пилят одновременно четыре металлических профиля, которые в дальнейшем станут частью внутреннего оборудования вагона.

Как делают вагоны

[^]
РыбаКит
9.06.2014 - 12:59
Статус: Offline


Шутник

Регистрация: 7.01.14
Сообщений: 62
10. А теперь пройдем и посмотрим, как делают металлические детали будущего вагона. Например, эта деталь была получена на прессе. Точность гибки четко контролируется угломером.

Как делают вагоны

[^]
РыбаКит
9.06.2014 - 12:59
Статус: Offline


Шутник

Регистрация: 7.01.14
Сообщений: 62

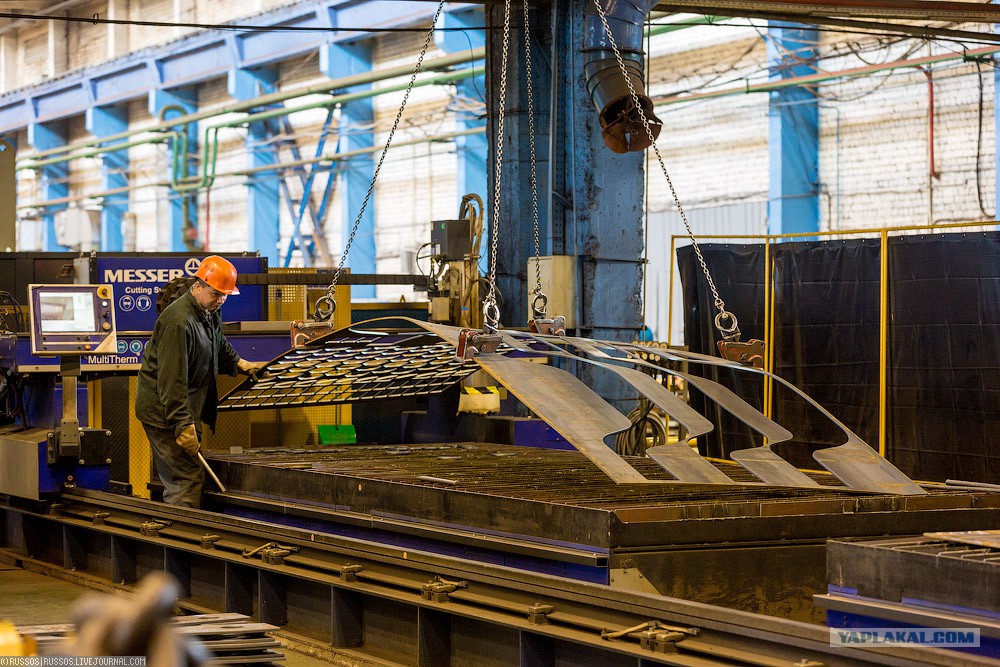

11. Это лист металла после плазменной резки. Таких установок на заводе три. Есть еще 14 лазерных комплексов — для раскроя листового металла. На переднем плане: здесь были вырезаны боковые части рам тележек. Дальше еще какая-то мелочевка. Остатки листа после раскроя будут отправлены на переплавку. И снова в работу. Вообще на заводе очень трепетно относятся к металлическим отходам, и все идет в работу снова.

Как делают вагоны

[^]
РыбаКит
9.06.2014 - 12:59
Статус: Offline


Шутник

Регистрация: 7.01.14
Сообщений: 62
12. Штамповочные станки. Часть мелкой фурнитуры и деталей, когда их применяемое количество велико, не выгодно делать с помощью новых технологий (дорого и менее производительно), поэтому используют такой станочный парк. А рядом стоит старый пресс очень лохматых годов. Но в абсолютно работоспособном состоянии. Его решили сохранить в производстве в качестве действующего памятника. Своего рода «играющий тренер».

Как делают вагоны

[^]
РыбаКит
9.06.2014 - 13:00
Статус: Offline


Шутник

Регистрация: 7.01.14
Сообщений: 62
13. Окраска деталей осуществляется порошковыми красками на автоматической линии, но с обязательным визуальным контролем и подкраской ручными распылителями сложных поверхностей.

Как делают вагоны

[^]
РыбаКит
9.06.2014 - 13:00
Статус: Offline


Шутник

Регистрация: 7.01.14
Сообщений: 62
14. По словам представителя завода, даже не в самые удачные года огромное значение уделялось охране труда и используемым в работе инструментам и материалам. Честно, с ходу верилось слабо, но то, что я увидел в цехах, это подтверждает.

Как делают вагоны

[^]
РыбаКит
9.06.2014 - 13:00
Статус: Offline


Шутник

Регистрация: 7.01.14
Сообщений: 62

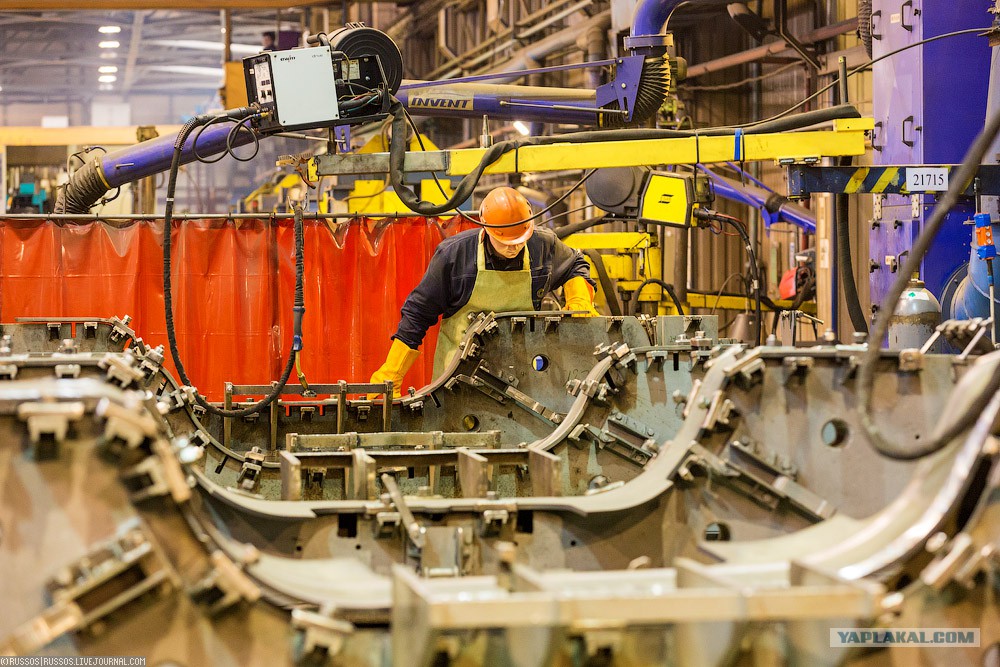

15. Теперь пора сделать рамы для подвагонных тележек. Сначала подготовленные листы металла стыкуют в специальных приспособлениях и прихватывают сваркой.

Как делают вагоны

[^]
РыбаКит
9.06.2014 - 13:01
Статус: Offline


Шутник

Регистрация: 7.01.14
Сообщений: 62

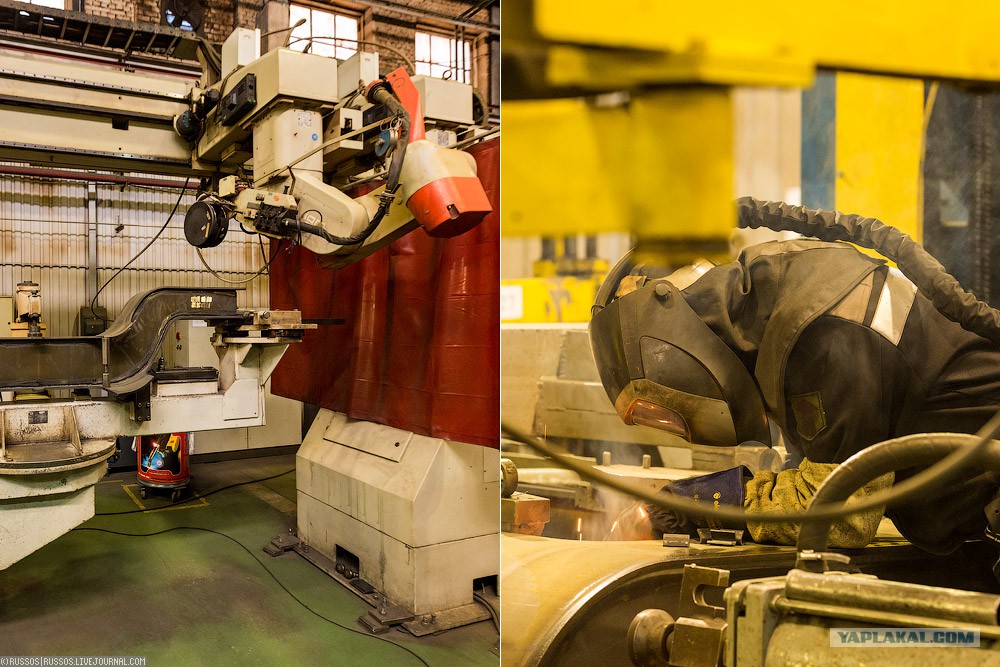

16. Далее в дело вступает автоматический робот-сварщик. Именно с этих станков много лет назад началась глобальная модернизация сварочного оборудования. Труднодоступные места провариваются вручную.

Как делают вагоны

[^]
РыбаКит
9.06.2014 - 13:01
Статус: Offline


Шутник

Регистрация: 7.01.14
Сообщений: 62

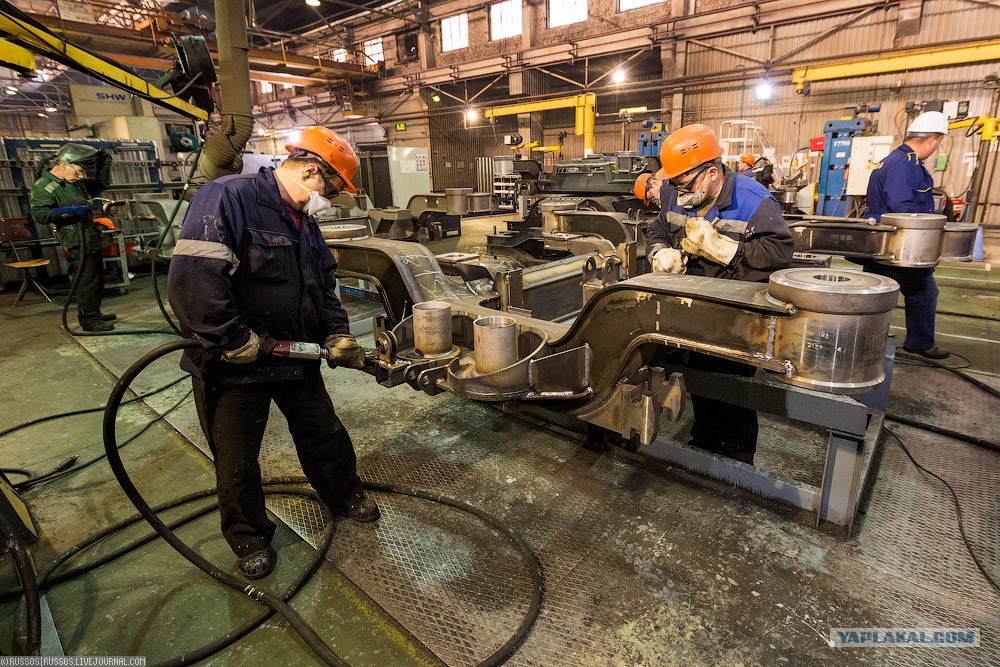

17. Почти законченная рама тележки. Так как качество тележки и колесных пар — это безопасность пассажиров, то требования к качеству — высочайшие. Мало того, на деталь наносится персональное клеймо всех, кто с ней работал. И кто проверял, и контролировал. Все эти данные потом хранятся все время эксплуатации тележки и колесных пар.

Как делают вагоны

[^]
РыбаКит
9.06.2014 - 13:02
Статус: Offline


Шутник

Регистрация: 7.01.14
Сообщений: 62

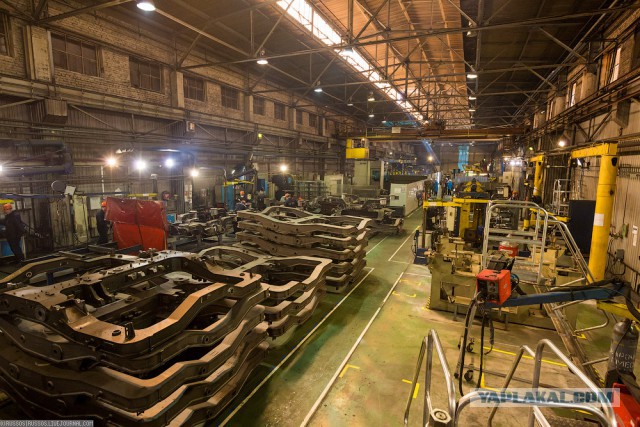

18. На переднем плане стопка рам тележек для вагона метрополитена 81-760/761 «Ока». ТВЗ делает их для Метровагонмаша.

Как делают вагоны

[^]
РыбаКит
9.06.2014 - 13:02
Статус: Offline


Шутник

Регистрация: 7.01.14
Сообщений: 62

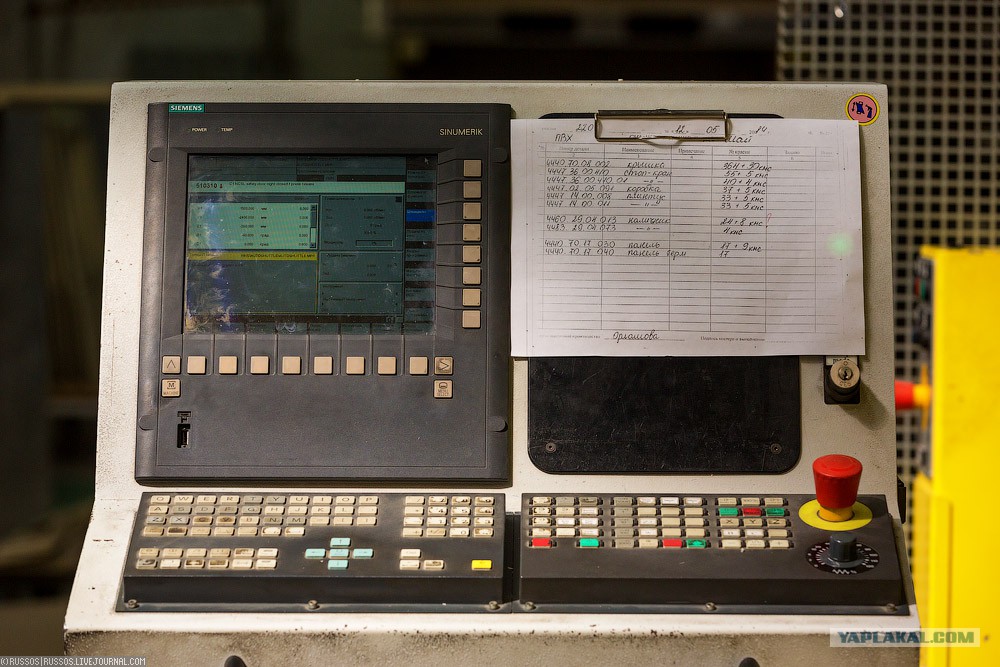

19. Очень умный станок финишной обработки рамы тележки. Специальными датчиками проверяются габаритные размеры и оси. От этих осей отсчитываются новые координаты и сверлятся отверстия, обрабатываются кромки. Т.е. если, например, кронштейн был приварен со смещением пару миллиметров, то станок это распознает и отверстие в кронштейне будет просверлено независимо от этого в нужном месте.

Как делают вагоны

[^]
РыбаКит
9.06.2014 - 13:02
Статус: Offline


Шутник

Регистрация: 7.01.14
Сообщений: 62

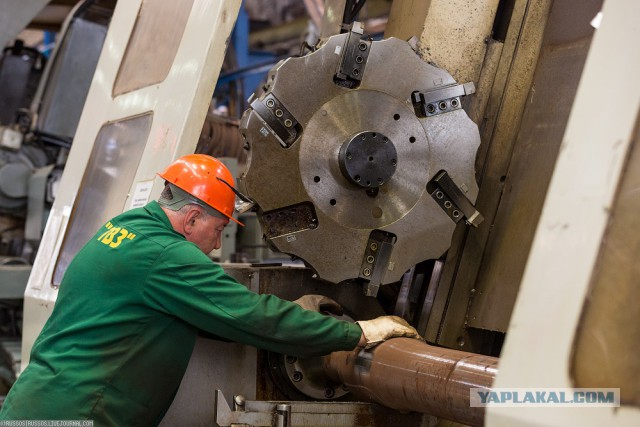

20. Теперь производство колесных пар. Сама ось вытачивается на месте, у железнодорожных колес, которые поступают на ТВЗ с разных заводов, в том числе и с Выксунского металлургического завода, растачивается посадочное отверстие (ступица колеса).


Как делают вагоны

[^]
РыбаКит
9.06.2014 - 13:02
Статус: Offline


Шутник

Регистрация: 7.01.14
Сообщений: 62

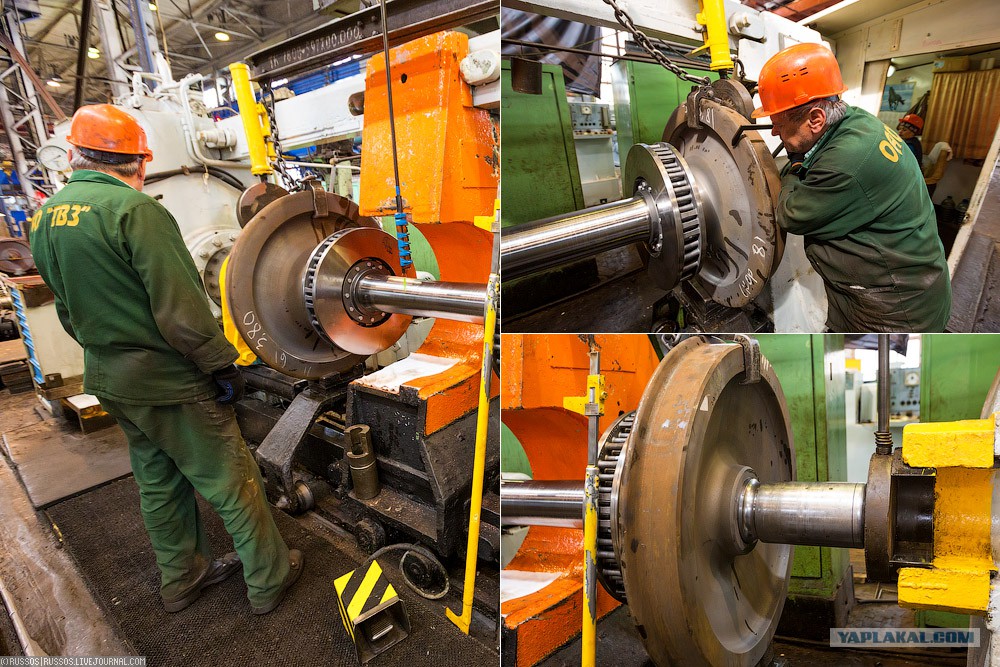

21. Насадка колеса на ось. Существует горячий и холодный метод насадки. Здесь применяется холодный. Внутренний диаметр отверстия в колесе чуть-чуть меньше наружного диаметра оси. И колесо прессом насаживается на ось с заданным усилием. Процесс фиксируется специальным контрольным прибором с графической записью диаграммы запрессовки.

Как делают вагоны

[^]
РыбаКит
9.06.2014 - 13:03
Статус: Offline


Шутник

Регистрация: 7.01.14
Сообщений: 62

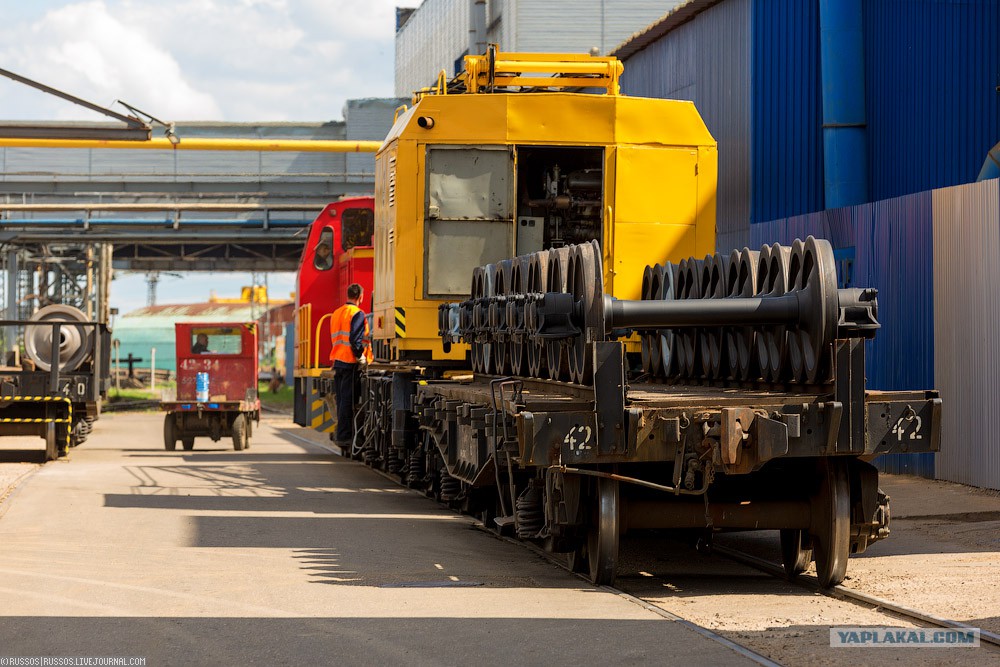

22. Готовые колёсные пары отправляются на сборку тележек.

Как делают вагоны

[^]
РыбаКит
9.06.2014 - 13:03
Статус: Offline


Шутник

Регистрация: 7.01.14
Сообщений: 62

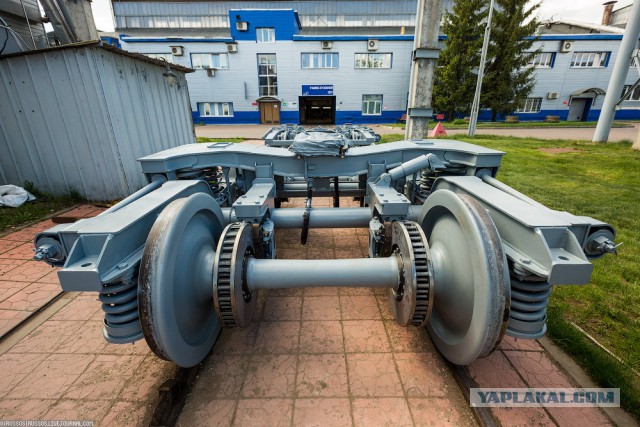

23. Готовая тележка новой конструкции пассажирского вагона с дисковыми тормозами.

Как делают вагоны

[^]
РыбаКит
9.06.2014 - 13:03
Статус: Offline


Шутник

Регистрация: 7.01.14
Сообщений: 62
24. А это старая, всем привычная конструкция тележки. Она сейчас производится на соседнем предприятии в Твери.
