Как я апгрейдил старые колонки, Переделка старых аудиоколонок 35АС-216

Имеем в наличии вот такие старенькие аудиоколонки Орбита 35АС-216 фабрики Янтарь (аж страшно подумать!) 1984 года выпуска, купленные в студенческую пору на «большие деньги» срубленные в стройотряде. Вот они! Пжлста !
А это вид, так сказать, сзади.

Имеем в наличии вот такие старенькие аудиоколонки Орбита 35АС-216 фабрики Янтарь (аж страшно подумать!) 1984 года выпуска, купленные в студенческую пору на «большие деньги» срубленные в стройотряде. Вот они! Пжлста !

А это вид, так сказать, сзади.

Колонки довольно унылого серого цвета и довольно унылого, по современным меркам, звучания. Красная цена им в самый разбазарный день не более 100 зелёных пиндосовских рублей. Источник знаний интернет подсказал способ улучшить тактико-технические характеристики данной акустической системы и приблизить ее по качеству и цене к 500-600 баксовой акустике.
Итак, - «Приступим», - как сказал Федя в известном старом фильме о приключениях Шурика на стройке.
Прежде всего снимаем решётки, динамики, переключатели на задней стенке, плату с фильтром. Получилось вот это. Два выпотрошенных пациента.


Добавлено в 21:36
Затем достаём стакан среднечастотной головки, фазоинверторы ( это две чёрные трубы внизу) и две ватные колбаски.

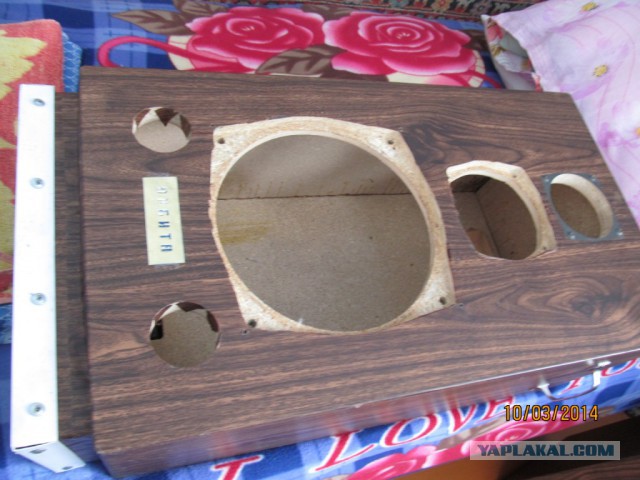

После чего оклеиваем снаружи плёнкой «под дерево», по низу прикручиваем пластиковый уголок и кладём «больного» отдохнуть.


Добавлено в 21:38
Короче я трижды тупой))) фотки большого формата не лезут ща я их почикаю

Вот год выпуска колонок )))

Вот больной на отдыхе )))

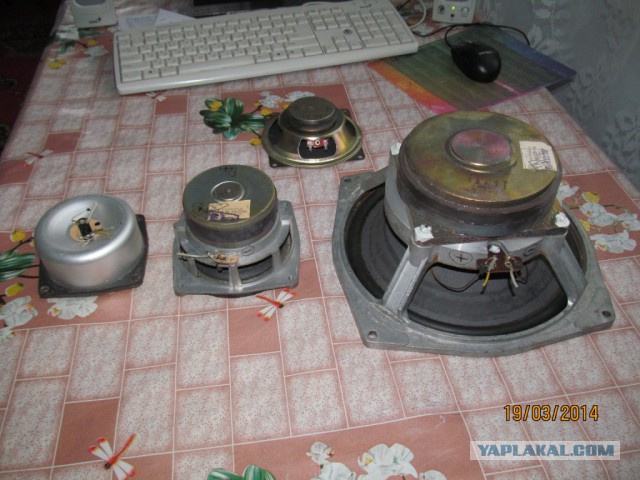

Осматриваем динамики, определяем полярность выводов. Среднечастотный динамик 15ГД-11А находящийся в середине заменим на широкополосник 6ГДШ-8-4(он лежит повыше).

Динамики откладываем в сторону. После чего замазываем все щели в корпусе изнутри герметиком и обклеиваем внутреннюю поверхность войлоком толщиной 1,5 сантиметра. Нижнюю часть корпуса, где находится низкочастотный динамик, обклеиваем в 2 слоя. Устанавливаем распорку между передней и задней стенкой в районе «чёртова моста» между СЧ и НЧ динамиками. Распорку тоже обклеиваем войлоком. Войлок изгоняет из корпуса все паразитные стоячие волны. Так как внутри корпуса ничего стоять не должно.

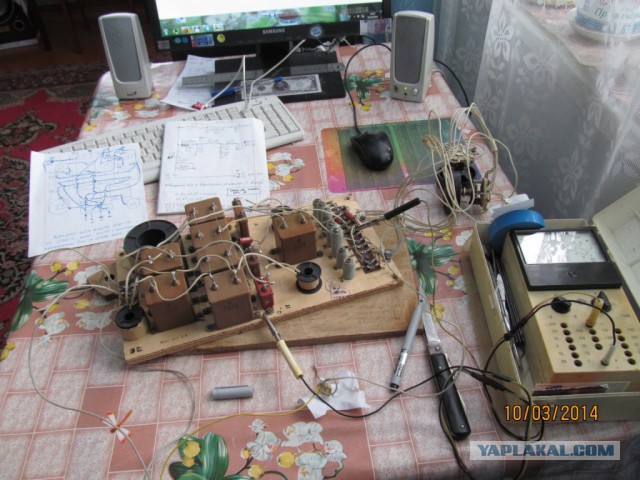

После чего приступаем к ревизии фильтра. Вот он родименький на операционном столе с кучей проводов соединяющих его с переключателями. Заменяем все провода на фильтре на аудиопровод из бескислородной меди. Выбрасываем ненужные переключатели (губят звук на корню), выкидываем ненужные сопротивления, паяем, где надо используем нами любимую синюю изоленту.

Ещё чуток белим, красим, отпиливаем и прикручиваем обновлённый фильтр к задней стенке колонки, которая уже оклеена войлоком.

В дырки на тыльной стороне корпуса, оставшиеся от переключателей, забиваем чопики, замазываем герметиком.

Стакан СЧ головки и фазоинверторы тоже обклеиваем войлоком.

После чего устанавливаем динамики в корпус через резиновые уплотнители. Припаиваем их к фильтру так же аудиопроводом, кабель от усилителя припаиваем напрямую к фильтру. Вставляем фазоинверторы, герметизируем. Фильтр закрываем войлоком. Что-то начинает получаться.

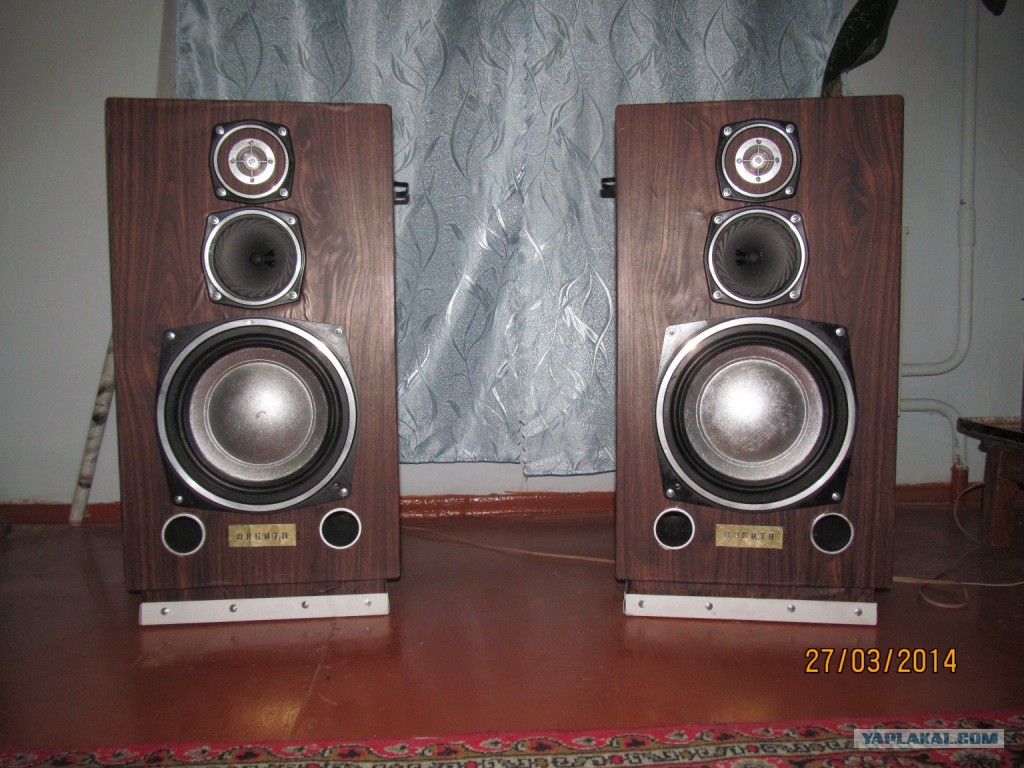

Прикручиваем самый тяжёлый низкочастотный динамик. Предварительно побеленный и покрашенный. Колонки стали килограмма на 4 потяжелее. Сбоку пришпандориваем ручки. Фу ! Вытираем пот со лба и окидывает взглядом то что получилось. А получилось вот что.

Ну и самый ответственный момент. Приглашаем независимых экспертов. Вон они, злыдни, сидят, оценивают.

Добавлено в 21:54
По мнению независимых экспертов: 1) стало практически незаметно «бубнение» низкочастотника, 2) «низы» стали мягче, проработанней, 3) появились средние частоты, явственным стало разделение стереоканалов, 4) звук стал «прозрачным», появился эффект «присутствия», 6) стало слышным звучание инструментов ранее не доступных для восприятия, 7) создалась «сцена», появилась глубина зала.
Вроде всё. Первые фото с «унылыми» колонками спёр из сети, так как свои уже были обклеены плёнкой.


Добавлено в 21:54
Пинайте )) Спасибо за терпение)))
