Вчерашняя тема про то, как я строил дом вызвала много откликов, поэтому продолжу, с вашего согласия.
Как и обещал, сегодня я расскажу во всех подробностях, о некоторых особенностях отопления в моем доме и немного про сантехнику.
79 картинок.

Теплый водяной пол, в деревянном доме

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
CTPAHnic
7.11.2013 - 08:36
Статус: Offline


Выгоревший циник

Регистрация: 11.02.10
Сообщений: 2749
2. Для начала нужно отсыпать пол щебнем, или ПГС

Теплый водяной пол, в деревянном доме

[^]
CTPAHnic
7.11.2013 - 08:37
Статус: Offline


Выгоревший циник

Регистрация: 11.02.10
Сообщений: 2749
3. Выставляем по лазерному уровню метки чернового пола (уровень отсыпки)

Теплый водяной пол, в деревянном доме

[^]
CTPAHnic
7.11.2013 - 08:37
Статус: Offline


Выгоревший циник

Регистрация: 11.02.10
Сообщений: 2749
4. Не забываем про коммуникации. Пробиваем отверстия под канализацию и водопровод

Теплый водяной пол, в деревянном доме

[^]
CTPAHnic
7.11.2013 - 08:39
Статус: Offline


Выгоревший циник

Регистрация: 11.02.10
Сообщений: 2749
5. После отсыпки камнем, засыпаем все песком, с промежуточной проливкой водой и трамбовкой. Лучше использовать виброплиту. У меня ушло три машины песка.

Теплый водяной пол, в деревянном доме

[^]
CTPAHnic
7.11.2013 - 08:40
Статус: Offline


Выгоревший циник

Регистрация: 11.02.10
Сообщений: 2749
6. Маленький помощник и будущий защитник дома :) Песок должен быть выровнен по уровню, почти как стяжка.

Теплый водяной пол, в деревянном доме

[^]
CTPAHnic
7.11.2013 - 08:42
Статус: Offline


Выгоревший циник

Регистрация: 11.02.10
Сообщений: 2749
7. Следующий этап утепление. Для этого я использую ЭППС (Экструдированный Полистирол) Материал не намокает и держит чудовищные нагрузки на сжатие. Его укладывают даже под бетонные плиты взлетно-посадочных полос. Стоит 1440 рублей упаковка, 180 рублей лист, 50 мм.

Теплый водяной пол, в деревянном доме

[^]
CTPAHnic
7.11.2013 - 08:43
Статус: Offline


Выгоревший циник

Регистрация: 11.02.10
Сообщений: 2749

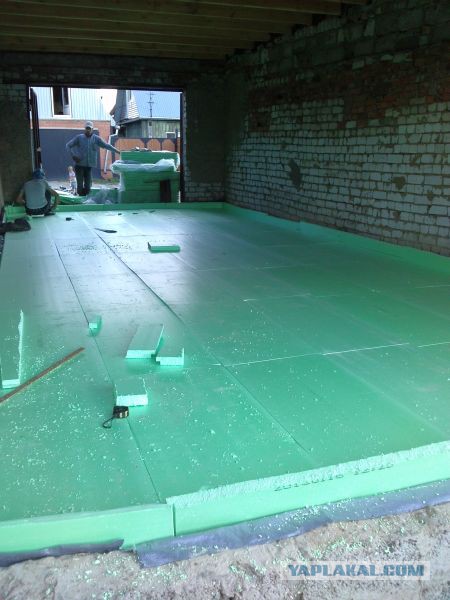

8. Укладываем стык в стык

Теплый водяной пол, в деревянном доме

[^]
CTPAHnic
7.11.2013 - 08:45
Статус: Offline


Выгоревший циник

Регистрация: 11.02.10
Сообщений: 2749
9. По бокам обязательно делаем небольшие бортики из того же материала. Этим мы теплоизолируем будущий теплый пол от стены и сделаем демпферный край для возможного расширения плиты. Должна получится "ванночка" из ЭППС

Теплый водяной пол, в деревянном доме

[^]
CTPAHnic
7.11.2013 - 08:46
Статус: Offline


Выгоревший циник

Регистрация: 11.02.10
Сообщений: 2749
10. В идеале нужно в два слоя с перекрытием швов, но так как нагрузки у меня здесь не будет, решил сэкономить.

Теплый водяной пол, в деревянном доме

[^]
CTPAHnic
7.11.2013 - 08:47
Статус: Offline


Выгоревший циник

Регистрация: 11.02.10
Сообщений: 2749
11. Напомню, что материал очень горючий, поэтому утеплять им стены и тем более внутри зданий нельзя! Вот что случилось от попадания искры с болгарки. Тридцать секунд и дыра в кулак размером.

Теплый водяной пол, в деревянном доме

[^]
CTPAHnic
7.11.2013 - 08:48
Статус: Offline


Выгоревший циник

Регистрация: 11.02.10
Сообщений: 2749
12. На ЭППС ложим кладочную сетку с размером ячейки 10х10 сантиметров. К ней мы будем привязывать трубы

Теплый водяной пол, в деревянном доме

[^]
CTPAHnic
7.11.2013 - 08:49
Статус: Offline


Выгоревший циник

Регистрация: 11.02.10
Сообщений: 2749
13. Места входов в другие помещения изолируем с помощью специальных трубчатых утеплителей.

Это сообщение отредактировал CTPAHnic - 7.11.2013 - 08:50

Теплый водяной пол, в деревянном доме

[^]
CTPAHnic
7.11.2013 - 08:50
Статус: Offline


Выгоревший циник

Регистрация: 11.02.10
Сообщений: 2749
14. На месте сгибов гофротруба

Теплый водяной пол, в деревянном доме

[^]
CTPAHnic
7.11.2013 - 08:51
Статус: Offline


Выгоревший циник

Регистрация: 11.02.10
Сообщений: 2749

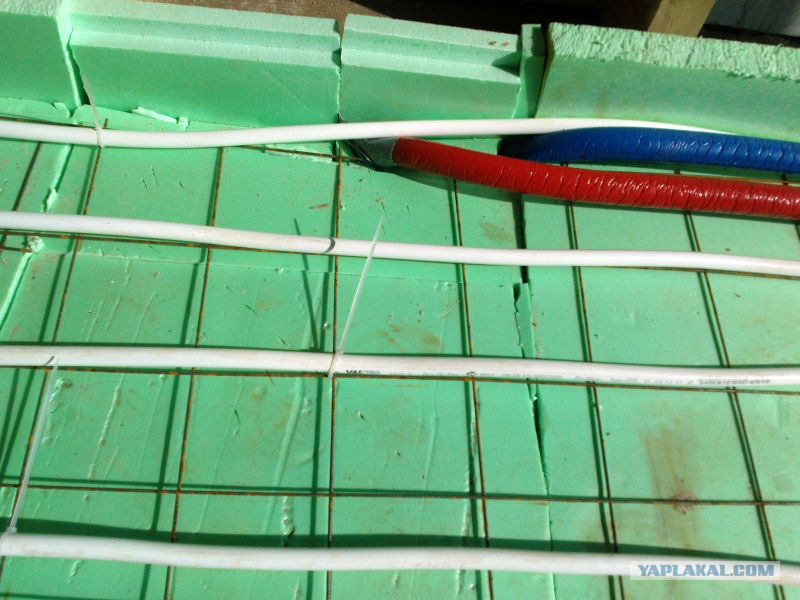

15. Выводим канализацию и водопровод. Очень удобно обозначить воду цветными изоляторами.

Теплый водяной пол, в деревянном доме

[^]
CTPAHnic
7.11.2013 - 08:52
Статус: Offline


Выгоревший циник

Регистрация: 11.02.10
Сообщений: 2749
16. Все входы и выходы снова закрываем ЭППС и тщательно запениваем

Теплый водяной пол, в деревянном доме

[^]
CTPAHnic
7.11.2013 - 08:54
Статус: Offline


Выгоревший циник

Регистрация: 11.02.10
Сообщений: 2749
17. Продолжаем укладывать трубы. Дело нехитрое, можно даже одному. Но лучше с помощником. Один раскручивает трубу, второй привязывает на пластиковые хомутики. Расстояние между трубами от 10 до 15 сантиметров

Теплый водяной пол, в деревянном доме

[^]
CTPAHnic
7.11.2013 - 08:55
Статус: Offline


Выгоревший циник

Регистрация: 11.02.10
Сообщений: 2749
18. Под перегородками укладываем трубу в гофру для защиты от трения и изгибающик нагрузок

Теплый водяной пол, в деревянном доме

[^]
CTPAHnic
7.11.2013 - 08:56
Статус: Offline


Выгоревший циник

Регистрация: 11.02.10
Сообщений: 2749
19. Если плита больше 8 метров, её нужно разделить, для компенсации температурных расширений. Я сделал это с помощью ЭППС. Можно обычной доской или фанерой.

Теплый водяной пол, в деревянном доме

[^]
CTPAHnic
7.11.2013 - 08:58
Статус: Offline


Выгоревший циник

Регистрация: 11.02.10
Сообщений: 2749
20. Возле панорамного окна и возле стен расстояние между трубками сокращаем до 8-10 сантиметров, для компенсации наружней температуры.

Теплый водяной пол, в деревянном доме

[^]
CTPAHnic
7.11.2013 - 08:59
Статус: Offline


Выгоревший циник

Регистрация: 11.02.10
Сообщений: 2749
21. Под массивными предметами, которые не будут передвигаться лучше пол не делать. Это место под печку в сауне.

Теплый водяной пол, в деревянном доме

[^]
CTPAHnic
7.11.2013 - 08:59
Статус: Offline


Выгоревший циник

Регистрация: 11.02.10
Сообщений: 2749
22. Проход через перегородку в гофре

Теплый водяной пол, в деревянном доме

[^]
CTPAHnic
7.11.2013 - 09:00
Статус: Offline


Выгоревший циник

Регистрация: 11.02.10
Сообщений: 2749
23. Укладываем трубы канализации с учетом наклона 3 сантиметра на метр.

Теплый водяной пол, в деревянном доме

[^]
CTPAHnic
7.11.2013 - 09:01
Статус: Offline


Выгоревший циник

Регистрация: 11.02.10
Сообщений: 2749
24. Трубы канализации нужно тщательно закрепить. Бетоном их просто снесет!

Теплый водяной пол, в деревянном доме

[^]
CTPAHnic
7.11.2013 - 09:03
Статус: Offline


Выгоревший циник

Регистрация: 11.02.10
Сообщений: 2749
25. Выводим все петли в одно место, туда где будет коллекторный блок. Здесь у меня 5 петель, то есть 10 труб. И это пока только первый этаж. Ушло примерно 400 метров трубы Валтек на 16.

Теплый водяной пол, в деревянном доме

[^]
