Самодельный мини тир)

⋮

ОТВЕТИТЬ НОВАЯ ТЕМА

benefaktor 23 окт 2013 в 00:16

Приколист • На сайте 13 лет

Сообщений: 259

888

Купил я себе на день рождения PCP винтовку.
Замечательное и затягивающее времяпрепровождение, можно целый день прострелять. Надоедает только постоянно ходить менять мишени.
Например при стрельбе 50-100м ходьба занимает больше времени, чем сама стрельба. Вообщем решил я запилить небольшой тир с дистанционным обновлением мишеней.

32 фотки и 2 видео

Yap 28.04.2026 - 12:05

Продам слона • На сайте 21 год

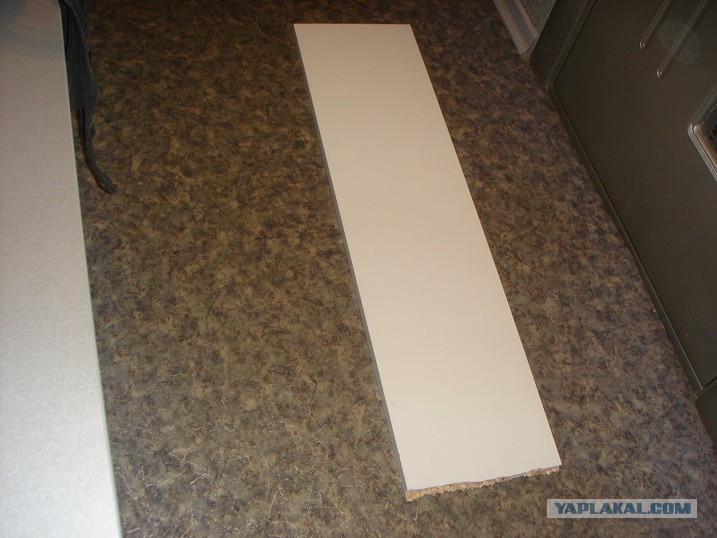

Первое что попалось из подручных материалов - обломок дсп доски.

Кстати она уже мелькала на ЯПе в создании шахматной доски.

Выпиливаю окошки для целей. Да, вот такие вот разноудаленные и разных размеров. Не хочется забегать вперёд, но это не косяк, выпиливал по трафарету будущего оформления.

Из остатков делаю боковинки и заднюю стенку. Одной доски не хватило. Взял ещё одну, которая участвовала в настройке прицела.

Собираю каркас.

Хозяйственные петли. Из них я буду телать мишеньки. Выбиваю заклёпку и получаю две готовые штуки. Зажигалка для масштаба.

Надеваю на резьбовую спицу и фиксирую гайками, частично автоматизировав процесс.

Втавляю спицы в каркас.

Теперь самая важная часть. Изготовление механизма улавливающего пораженные мишени, и в нужный момент возвращающего их на исходную позицию.

Получился вот такой рычаг.

Устанавливаю его в ящик.

В таком положении, по задумке, должны оставаться цели после поражения...

...и так сбрасываться после нажатия на рычаг.

Но первые испытания показали что вес петли слишком мал и она со звоном отскакивает обратно. Кроме того от поражений петля сильно деформировалась. Чтобы исправить ситуацию пришлось делать утяжелители из стальной полосы.

С одним куском мишень оставалась недостаточно тяжелой, и по прежнему отпрыгивала от улавливателя, хотя и не так резво. Пришлось делать по два.

Две пластины по 4мм и 2мм петля, итого сантиметр стали.

Далее собираюсь приделать уголок, при попадании в который мишени будут возвращаться в исходное положение.
Кстати вот вам от меня небольшой, как сейчас принято говорить, лайфхак. Думаю всем знакомы эти бумажные штрихкоды, которые отдираются маленькими кусочками, оставляя после себя трудностираемый липкий слой.

Достаточно несколько секунд погреть зажигалкой наклейку, и она легко отделяется не оставля после себя клея.

Добавлено в 00:39
Функциональная часть создана. Прошли первые удачные испытания, можно приступать к доведению до ума.

Так выглядит с обратной стороны задняя стенка, участвовавшая ранее в настройке прицела... Что говорит о необходимости защитить дсп от промахов.

Остатками полосы закрываю лицевую часть. Если бы была под рукой сварка, возможно делал бы тир сразу железным, но я пользовался тем что есть под рукой.

Все комментарии:

Каземир комментарий скрыт

-89

MasterHora комментарий скрыт

-63

benefaktor автор 23 окт 2013 в 00:43

Приколист • На сайте 13 лет

После установки кухни, без дела лежали остатки светодиодных лент, и я решил их использовать для ночных стрельб.

benefaktor автор 23 окт 2013 в 00:45

Приколист • На сайте 13 лет

Нарезал куски нужной длины и припаял провода.
