Доброго времени, дорогие ЯПовцы. Решил создать наконец-то свой первый пост, содержащий местами абсолютно не относящиеся к делу фото. Надеюсь он будет полезен автолюбителям. В конце будет примерный список необходимых материалов и затраченных денежных средств.

Будет 45 фото.

1. Итак, есть бибика - AUDI 100 1986г.в., иногда приходится возить что-либо длинное, совершенно и никаким образом не помещающееся в салон (более 2,5м). Готовые решения багажников дорогие и не совсем то, что нужно. Побродив по бескрайним интернет просторам я наткнулся на эту статейку - самодельный багажник , решено было делать самодельный багажник!

Багажник на крышу AUDI 100

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Нефертум
6.06.2013 - 23:52
Статус: Offline


Trust no one

Регистрация: 28.10.11
Сообщений: 419
2. Покупаем 6,2м профильной трубы 15х15мм и 32см полосы 40х4мм.
На фото трубы и полоса по 3м, потому что полоса у меня уже была заранее.

Это сообщение отредактировал Нефертум - 6.06.2013 - 23:52

Багажник на крышу AUDI 100

[^]
Нефертум
6.06.2013 - 23:53
Статус: Offline


Trust no one

Регистрация: 28.10.11
Сообщений: 419
3. Подготавливаем инструмент: маленькая болгарка, обязательно угольник, сварочник, электроды диаметром 2 и 3мм (как показала практика можно обойтись только «двойкой»)

Багажник на крышу AUDI 100

[^]
Нефертум
6.06.2013 - 23:53
Статус: Offline


Trust no one

Регистрация: 28.10.11
Сообщений: 419
4. Обязательно берем котейку в помощь! :)

Багажник на крышу AUDI 100

[^]
Нефертум
6.06.2013 - 23:54
Статус: Offline


Trust no one

Регистрация: 28.10.11
Сообщений: 419
5. Нарезаем профильную трубу по 15см, всего 4 отрезка.

Багажник на крышу AUDI 100

[^]
Нефертум
6.06.2013 - 23:54
Статус: Offline


Trust no one

Регистрация: 28.10.11
Сообщений: 419
6. Внезапно стала надвигаться буря…

Багажник на крышу AUDI 100

[^]
Нефертум
6.06.2013 - 23:55
Статус: Offline


Trust no one

Регистрация: 28.10.11
Сообщений: 419
7. Быстрее пилим полосу.

Багажник на крышу AUDI 100

[^]
Нефертум
6.06.2013 - 23:56
Статус: Offline


Trust no one

Регистрация: 28.10.11
Сообщений: 419
8. Ливень, правда кратковременный, электроинструмент в срочном порядке эвакуируется в помещение

Багажник на крышу AUDI 100

[^]
Нефертум
6.06.2013 - 23:56
Статус: Offline


Trust no one

Регистрация: 28.10.11
Сообщений: 419
9. 4 куска полосы 40х4мм, соответственно размерами: 40мм ширина, 80мм длина и 4мм толщина.

Багажник на крышу AUDI 100

[^]
Нефертум
6.06.2013 - 23:57
Статус: Offline


Trust no one

Регистрация: 28.10.11
Сообщений: 419
10. Теперь нужно приварить полосу к торцу профильной трубы, для этого я взял деревянный брусок и вырезал вот такие вот углубления. Для чего – ответ на фото ниже.



Багажник на крышу AUDI 100

[^]
Нефертум
6.06.2013 - 23:57
Статус: Offline


Trust no one

Регистрация: 28.10.11
Сообщений: 419
11. Вот для чего углубления. С помощью них получилось идеально ровно приварить полосу к трубе без перекосов и наклонов. Деревяшка горит в процессе сваривания – запасаемся водой. :)

Багажник на крышу AUDI 100

[^]
Нефертум
6.06.2013 - 23:58
Статус: Offline


Trust no one

Регистрация: 28.10.11
Сообщений: 419
12. После дождя выглянуло солнышко. Металл теперь мало того что в мазуте, так еще и мокрый.

Багажник на крышу AUDI 100

[^]
Нефертум
6.06.2013 - 23:58
Статус: Offline


Trust no one

Регистрация: 28.10.11
Сообщений: 419

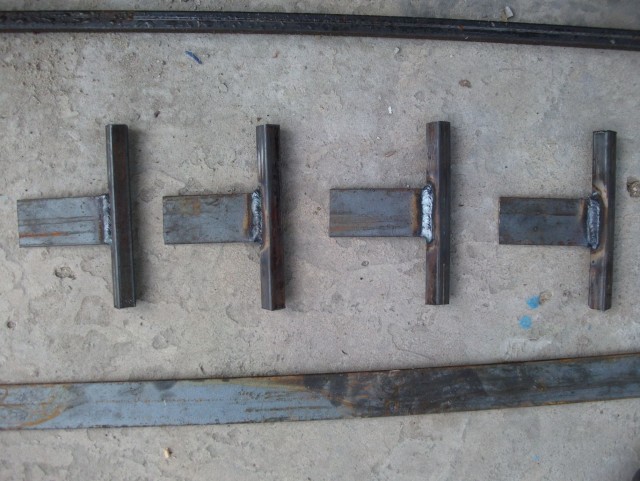

13. Собственно, вот что должно получиться – 4 «ноги» на которых и будет стоять багажник.

Багажник на крышу AUDI 100

[^]
Нефертум
6.06.2013 - 23:59
Статус: Offline


Trust no one

Регистрация: 28.10.11
Сообщений: 419
14. Еще фото «ног». Почему нужно приваривать полосу именно в торец профильной трубы?

Багажник на крышу AUDI 100

[^]
Нефертум
6.06.2013 - 23:59
Статус: Offline


Trust no one

Регистрация: 28.10.11
Сообщений: 419
15. А вот почему! На крыше идут дорожки усиления ромбовидной формы, в которые и ляжет как раз таки профиль. (На некоторых фото имеется голубоватый оттенок потому что съемка велась под крышей из полупрозрачного синего поликарбоната :))

Багажник на крышу AUDI 100

[^]
Нефертум
7.06.2013 - 00:00
Статус: Offline


Trust no one

Регистрация: 28.10.11
Сообщений: 419
16. Теперь нужно замерить длину перекладин. Только внимание, расстояние между правой и левой дорожками на всем протяжении крыши имеет разные размеры! Открываем передние и задние двери и видим вверху над уплотнителем белые стрелочки. Это как раз и есть те места, за которые будет крепиться багажник.

Багажник на крышу AUDI 100

[^]
Нефертум
7.06.2013 - 00:01
Статус: Offline


Trust no one

Регистрация: 28.10.11
Сообщений: 419
17. Напротив этих стрелочек и замеряем длину перекладин. У меня разница получилась в 2 см между передней (99,5см) и задней (97,5см) поперечиной.

Багажник на крышу AUDI 100

[^]
Нефертум
7.06.2013 - 00:01
Статус: Offline


Trust no one

Регистрация: 28.10.11
Сообщений: 419
18. Опять пилим профиль, на этот раз длиной 97,5см.

Багажник на крышу AUDI 100

[^]
Нефертум
7.06.2013 - 00:02
Статус: Offline


Trust no one

Регистрация: 28.10.11
Сообщений: 419
19. Привариваем его к нашим «ногам», все делаем под чутким наблюдением котейки.))



Багажник на крышу AUDI 100

[^]
Нефертум
7.06.2013 - 00:03
Статус: Offline


Trust no one

Регистрация: 28.10.11
Сообщений: 419
20. Примерка на крышу – вроде все идет неплохо!

Багажник на крышу AUDI 100

[^]
Нефертум
7.06.2013 - 00:03
Статус: Offline


Trust no one

Регистрация: 28.10.11
Сообщений: 419
21. По этому же принципу изготавливается и вторая поперечина. Но кто помнит, она у нас на 2см длиннее первой, а именно – 99,5см.

Багажник на крышу AUDI 100

[^]
Нефертум
7.06.2013 - 00:04
Статус: Offline


Trust no one

Регистрация: 28.10.11
Сообщений: 419
22. Накидываем их на крышу и любуемся…)

Багажник на крышу AUDI 100

[^]
Нефертум
7.06.2013 - 00:04
Статус: Offline


Trust no one

Регистрация: 28.10.11
Сообщений: 419
23. Так-с, теперь нужно чтобы эта конструкция держалась на крыше. Берем мягкий провод/проволоку, что угодно, способное держать заданную ей форму. Я, например, взял электрод. Выгибаем его нужной формы, это будет шаблон.

Багажник на крышу AUDI 100

[^]
Нефертум
7.06.2013 - 00:05
Статус: Offline


Trust no one

Регистрация: 28.10.11
Сообщений: 419
24. Теперь нужна полоса 40х3мм или 40х2мм (не знаю, есть ли такая в продаже), длиной примерно 72см. У меня завалялась профильная труба 40х20х2мм, решено было из нее и вырезать полосу.

Багажник на крышу AUDI 100

[^]
Нефертум
7.06.2013 - 00:05
Статус: Offline


Trust no one

Регистрация: 28.10.11
Сообщений: 419
25. Нещадно порезана…
