Предистория.
Всё началось с того что 2-я передача начала оч. сильно "хрустеть" при включении, а в итоге вообще перестала "втыкаться".
Поездка в сервис поставила "приговор" в размере 6 килорублей. Было решено перебрать коробку самому (хуже явно не сделаю).
Процесс снятия коробки с её законного места не сфотал, т.к. фотки были сделаны для того, чтобы по ним собрать обратно.
Фотал на гаечный ключ на 48.
P.S. Авто ВАЗ-21099. В названиях деталей особо не разбираюсь, буду называть их своими словами или закрывать в "кавычки".

Будет 76 фоток.

Yap 28.04.2026 - 06:09

Продам слона • На сайте 21 год

1. Тут лежит всё что мешалось извлечению коробки. Каждую деталюшку по просъбе могу описать подробнее.

2. Законное место КПП.

3. Оно же вид снизу. Кстати видно замененную (опять же своими силами) систему охлаждения.

4. Поддомкраченный двигатель. На одной из трех опор ему тяжело (остальные две снимаются вместе с КПП).

5. Когда снимал всё мешающее столкнулся с "прикипевшими" болтами. Помогла "жена" болгарина.

6. Собссно сам "прикипевший".

7. Приступаем к самой коробке. На фото крышка 5-передачи. (возможно она по другому называется)

8. Сняли крышку и видим собственно шестерни 5-й передачи. Пока вроде всё идёт согласно "камасутре" автомобилиста. Издание для ВАЗ 21015, но сказали что аналогично.

9. Общий вид КПП со снятой крышкой.

10. Сорвать контрующую "юбку" не удалось, поэтому без сожаления спиливаем её (новая не такая уж и дорогая).

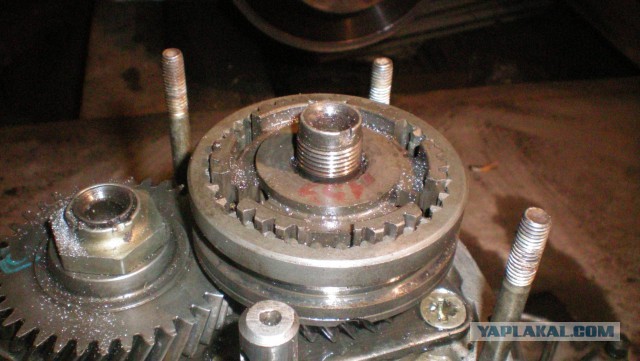

11. Спилили юбку, открутили гайку. Теперь вторая (левее).

12. Крупнее (ближе).

13. Снимаем шестерню включения 5-й передачи...

14. ... вместе с вилкой (главное не потерять "подушки" с шариками и пружинками, они в пакетике).

15. Спиливаем контрующую "юбку" с вторичного вала. Шестерня вкл. 5-й вновь на своем месте для избежания проворота вторичного вала.

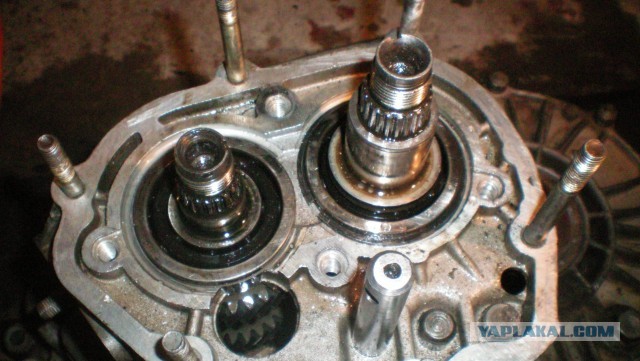

16. Готово.

17. Пардон, увлекся разобором и пропустил фоторепортаж съема шестеренок и прижимной пластины.

18. Снятые шестерни 5-й передачи.

19. Они же в подробном "разборе".

20. Не люблю вертикальные фотки, но других нема. Снимаем основную крышку КПП.

21. Механизм включения передач.

22. Общий вид.

23. Выкручиваем болты крепления вилок.

24. Следующий.
