Делаем видеорегистратор
[
Версия для печати
]
Страницы:
(7)
[1]
2
3
...
Последняя »
[
ОТВЕТИТЬ
] [
НОВАЯ ТЕМА
]
REMember
18.01.2013 - 21:05
[
показать
]
Статус:
Offline
Ворчун
Регистрация: 26.05.12
Сообщений: 354
491
теперь провод не висит в салоне от прикуривателя к регистратору.
пришел сел в машину. регистратор на магниты ШЛЕП и поехал. мудохаться не надо с зарядником проводами и прочим (добавил по просьбе читателей)
26 фото

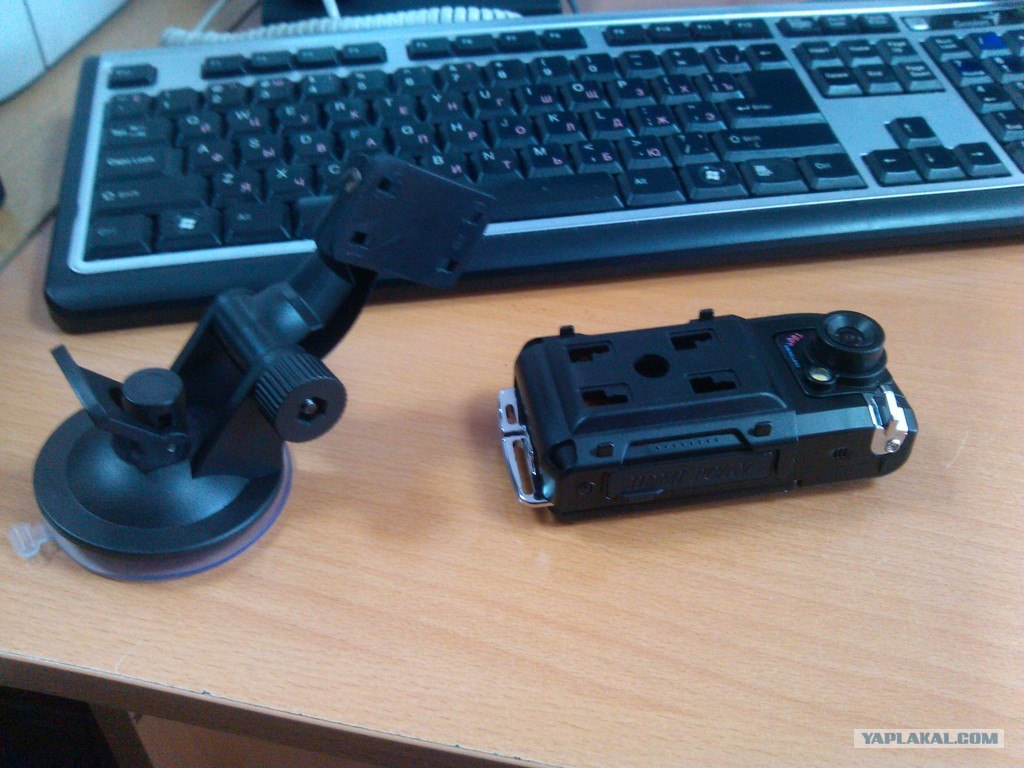

1 - собственно пациент.
[
^
]
Yap
[
показать
]
[
x
]
Продам слона
Регистрация: 10.12.04
Сообщений: 1488
[
^
]
REMember
18.01.2013 - 21:05
[
показать
]
Статус:
Offline
Ворчун
Регистрация: 26.05.12
Сообщений: 354
2 - для доработки нам потребуется мертвый или не очень винчестер.
Это сообщение отредактировал
REMember
- 18.01.2013 - 21:06
[
^
]
REMember
18.01.2013 - 21:06
[
показать
]
Статус:
Offline
Ворчун
Регистрация: 26.05.12
Сообщений: 354
3 - самое главное что нам надо, магниты. их там ДВА.
[
^
]
REMember
18.01.2013 - 21:07
[
показать
]
Статус:
Offline
Ворчун
Регистрация: 26.05.12
Сообщений: 354
4 - Винт после вскрытия, можно зеркальце заманстырить. :)
[
^
]
REMember
18.01.2013 - 21:08
[
показать
]
Статус:
Offline
Ворчун
Регистрация: 26.05.12
Сообщений: 354
5 - к сожалению не сразу стал фоткать, поэтому вынутые магниты с площадкой под ними (отдельно не стоит - будет хрупкая конструкция)
с напаяными проводами.
[
^
]
REMember
18.01.2013 - 21:09
[
показать
]
Статус:
Offline
Ворчун
Регистрация: 26.05.12
Сообщений: 354
6 - раньше ножка фиксировалась сцепкой, нам она не нужна, стачиваем под ноль фиксаторы.
клей в дальнейшем используется везде :) (момент лучше всего считаю)
[
^
]
REMember
18.01.2013 - 21:10
[
показать
]
Статус:
Offline
Ворчун
Регистрация: 26.05.12
Сообщений: 354
7 - для дальнейшего удобства закрепил держатель на столе на присоску. :)
[
^
]
REMember
18.01.2013 - 21:11
[
показать
]
Статус:
Offline
Ворчун
Регистрация: 26.05.12
Сообщений: 354
8 - установка первой контактной площадки. сажается на клей. можете не переживать намертво держит!
[
^
]
REMember
18.01.2013 - 21:12
[
показать
]
Статус:
Offline
Ворчун
Регистрация: 26.05.12
Сообщений: 354
9 - следом крепим вторую. советую держать магниты все время подальше друг от друга. прилипнут если, задолбаетесь отрывать :)
[
^
]
REMember
18.01.2013 - 21:13
[
показать
]
Статус:
Offline
Ворчун
Регистрация: 26.05.12
Сообщений: 354

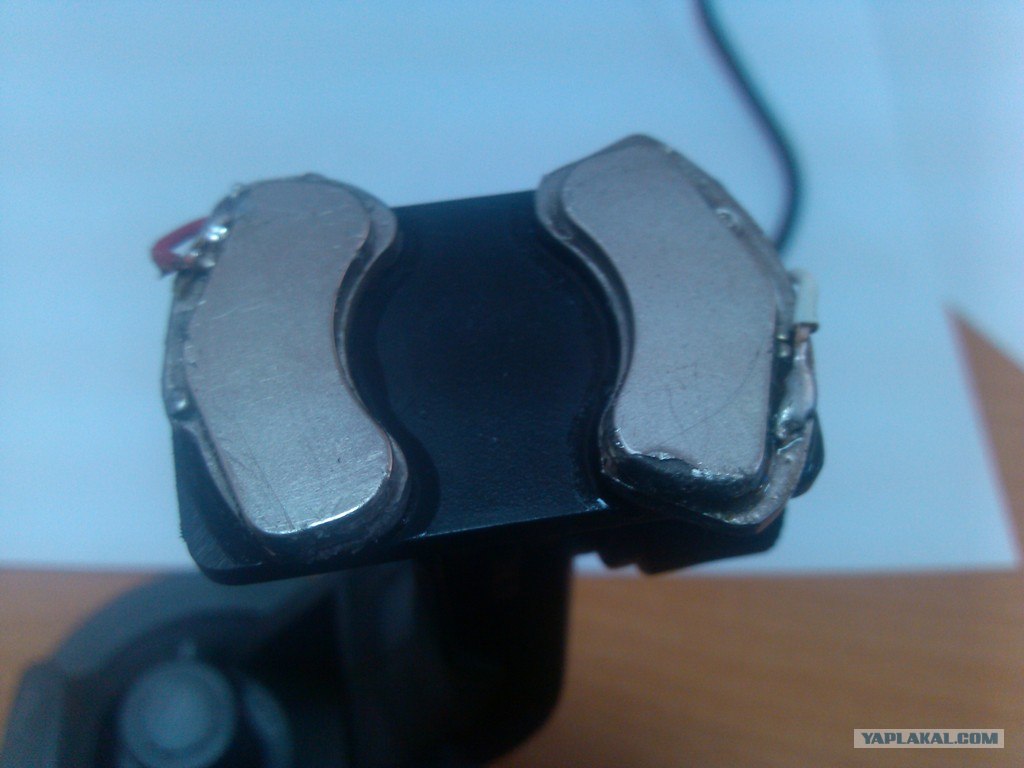

10 - в центре приклеил кусочек пластмассовой трубочки и сточил фаску. в ответной части держателя имеется отверстие. как раз будет центровать конструкцию и не давать сползать регистратору.
[
^
]
REMember
18.01.2013 - 21:15
[
показать
]
Статус:
Offline
Ворчун
Регистрация: 26.05.12
Сообщений: 354
11 - чтобы не уродовать сам регистратор и иметь возможность в случае чего поставить на стандартный держатель в дальнейшем дорабатывал только крепеж.
[
^
]
REMember
18.01.2013 - 21:16
[
показать
]
Статус:
Offline
Ворчун
Регистрация: 26.05.12
Сообщений: 354

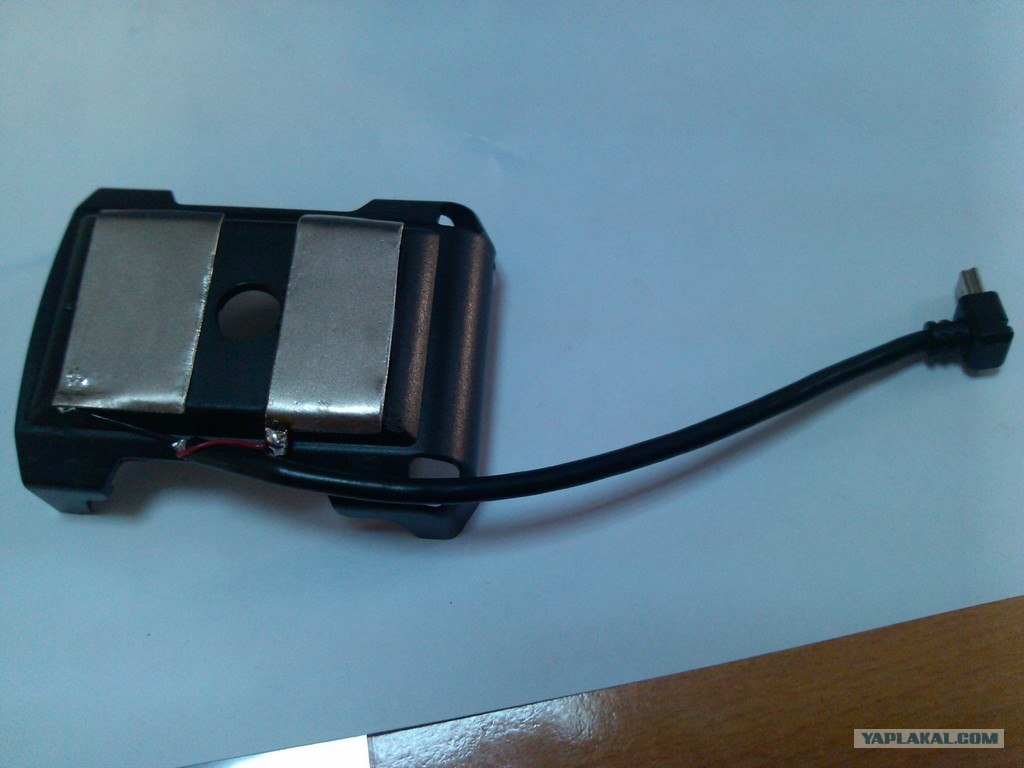

12 - из крышки винчестера ножницами вырезал две металл пластины и припаял к ним самый обычный провод miniUSB (черный "-", красный "+")
Это сообщение отредактировал
REMember
- 18.01.2013 - 21:17
[
^
]
REMember
18.01.2013 - 21:17
[
показать
]
Статус:
Offline
Ворчун
Регистрация: 26.05.12
Сообщений: 354

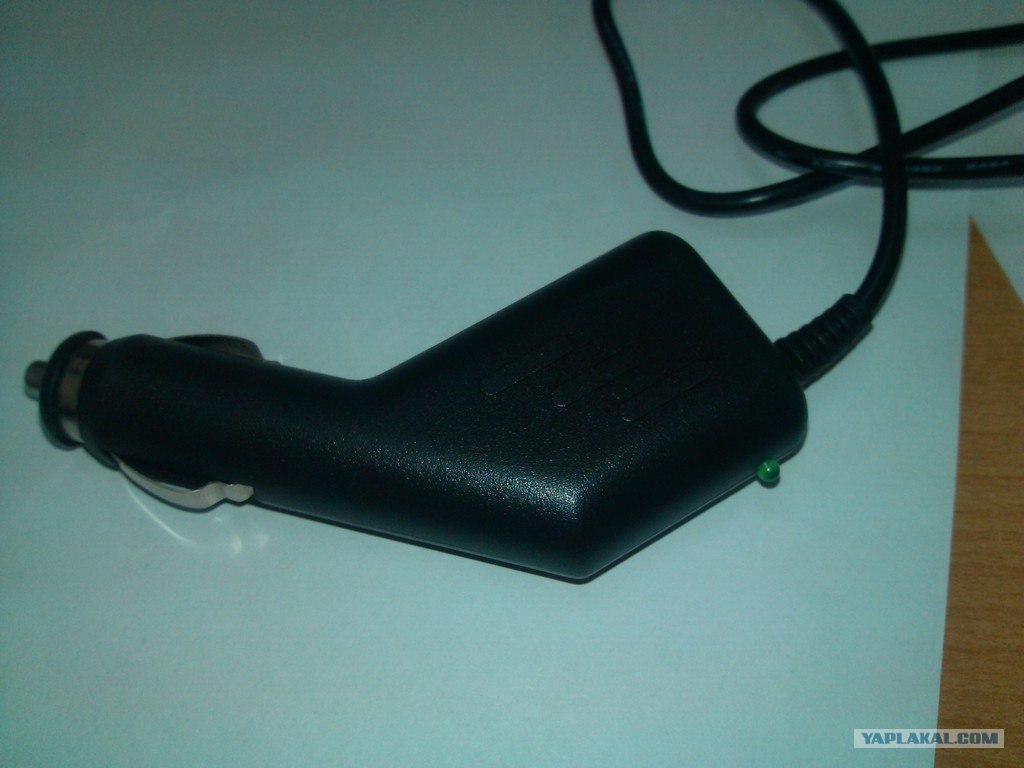

13 - зарядное устройство.
[
^
]
REMember
18.01.2013 - 21:18
[
показать
]
Статус:
Offline
Ворчун
Регистрация: 26.05.12
Сообщений: 354

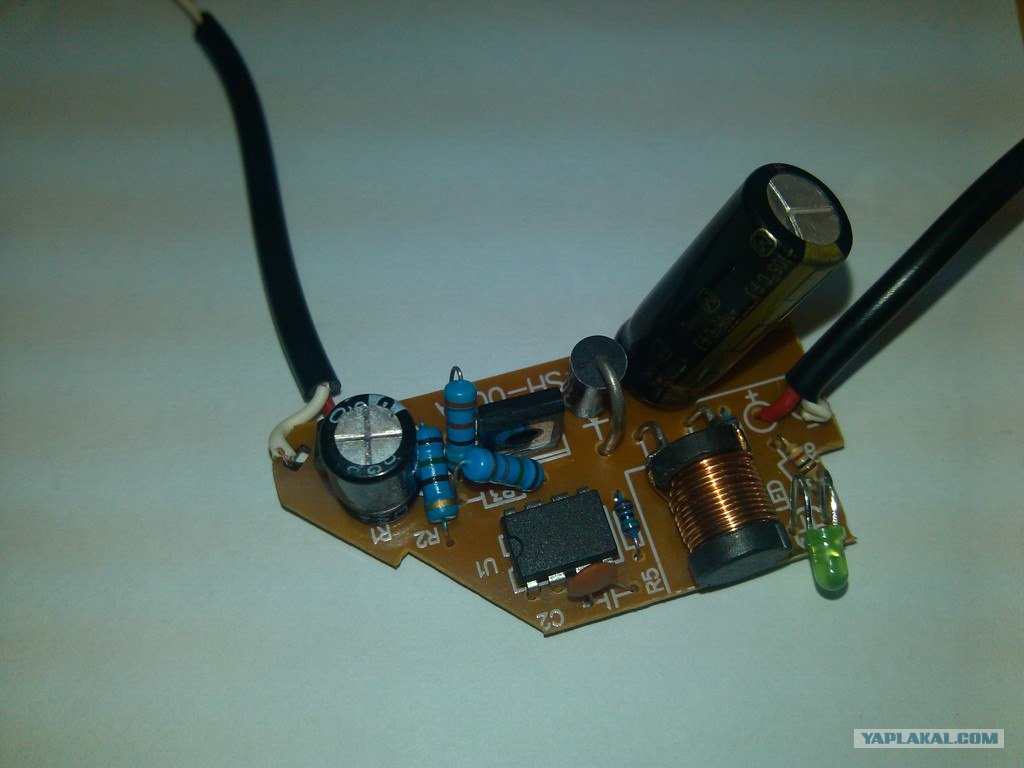

14 - разбираем его , внутренности вынимаем
[
^
]
REMember
18.01.2013 - 21:19
[
показать
]
Статус:
Offline
Ворчун
Регистрация: 26.05.12
Сообщений: 354
15 - на выходе стоит фильтрующий конденсатор 1000mF x 10V перепаял на более ёмкий - 1800 mF x 16v (просто выпаял из старой мертвой материнки)
[
^
]
REMember
18.01.2013 - 21:20
[
показать
]
Статус:
Offline
Ворчун
Регистрация: 26.05.12
Сообщений: 354
16 - ко входу и выходу адаптера припаял провода. все - готов к установке.
[
^
]
REMember
18.01.2013 - 21:21
[
показать
]
Статус:
Offline
Ворчун
Регистрация: 26.05.12
Сообщений: 354
17 - Автомобиль калина, но думаю другим суть та же. снимаем плафон освещения салона.
[
^
]
REMember
18.01.2013 - 21:22
[
показать
]
Статус:
Offline
Ворчун
Регистрация: 26.05.12
Сообщений: 354

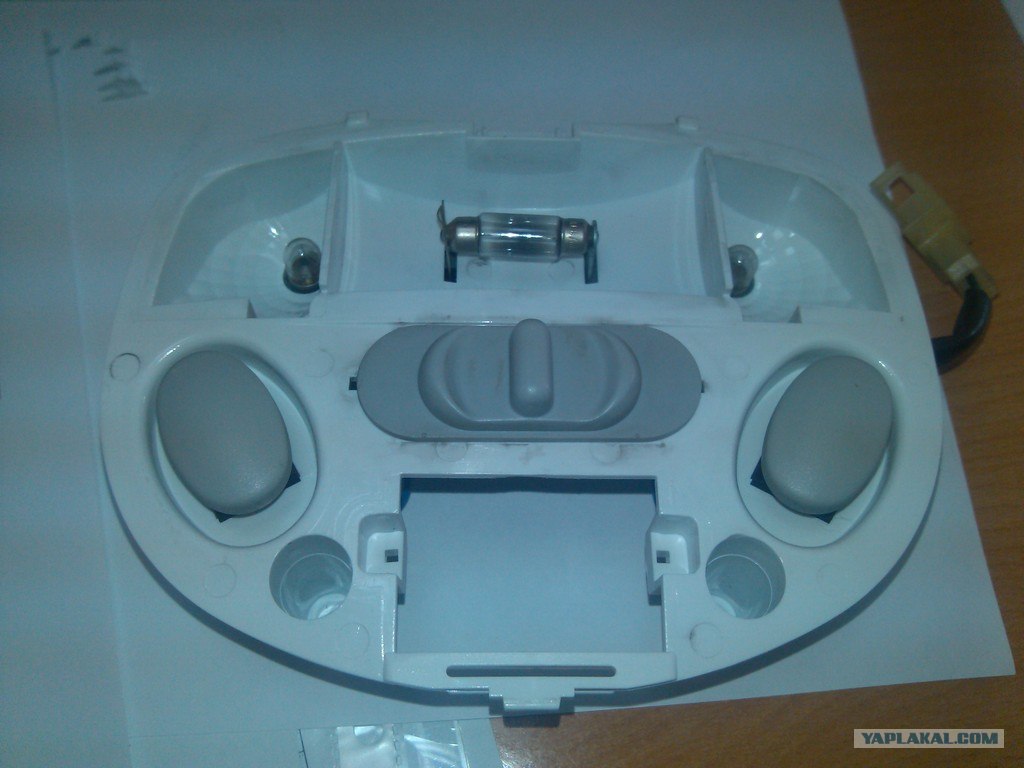

18 - в разобраном состоянии. по центру видно пустое место, так и не понял зачем. но судя по решетке в плафоне, видимо для зуммера или динамика. или микрофона handsfree. туда и будем крепить адаптер питания
[
^
]
REMember
18.01.2013 - 21:23
[
показать
]
Статус:
Offline
Ворчун
Регистрация: 26.05.12
Сообщений: 354
19 - открутил болт крепления правого козырька и ...
[
^
]
REMember
18.01.2013 - 21:23
[
показать
]
Статус:
Offline
Ворчун
Регистрация: 26.05.12
Сообщений: 354
20 - приподняв рукой пропустил провод от держателя регистратора...
вот что получилось
Это сообщение отредактировал
REMember
- 18.01.2013 - 21:34
[
^
]
REMember
18.01.2013 - 21:24
[
показать
]
Статус:
Offline
Ворчун
Регистрация: 26.05.12
Сообщений: 354

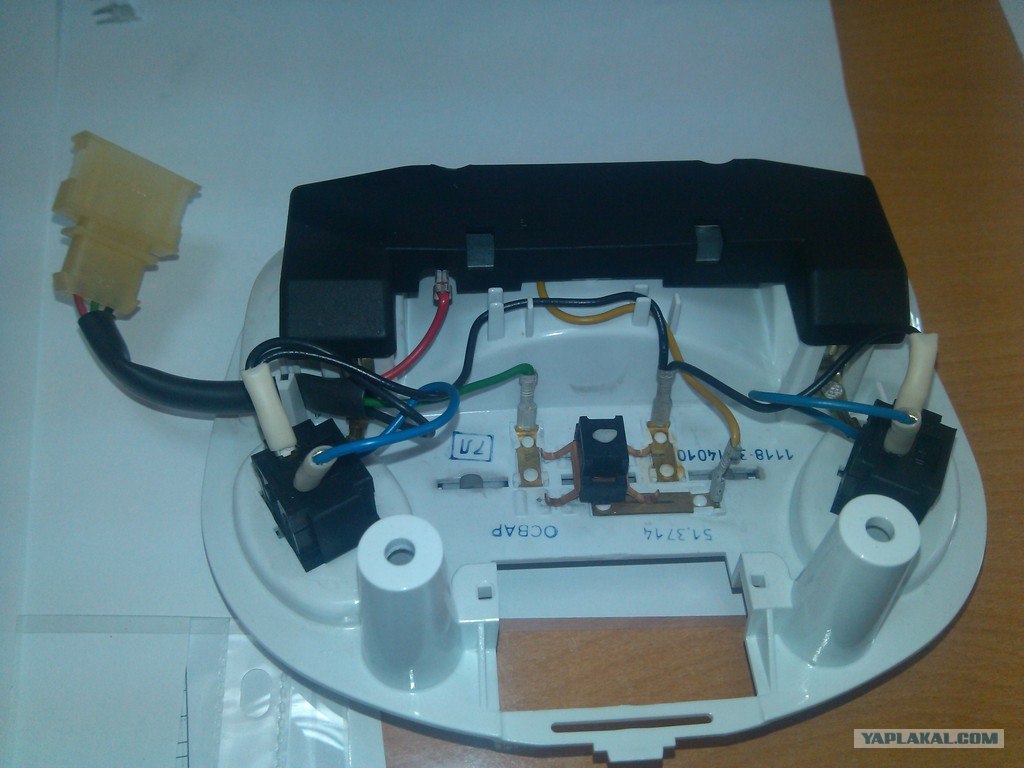

21 - плафон до установки.
[
^
]
REMember
18.01.2013 - 21:25
[
показать
]
Статус:
Offline
Ворчун
Регистрация: 26.05.12
Сообщений: 354

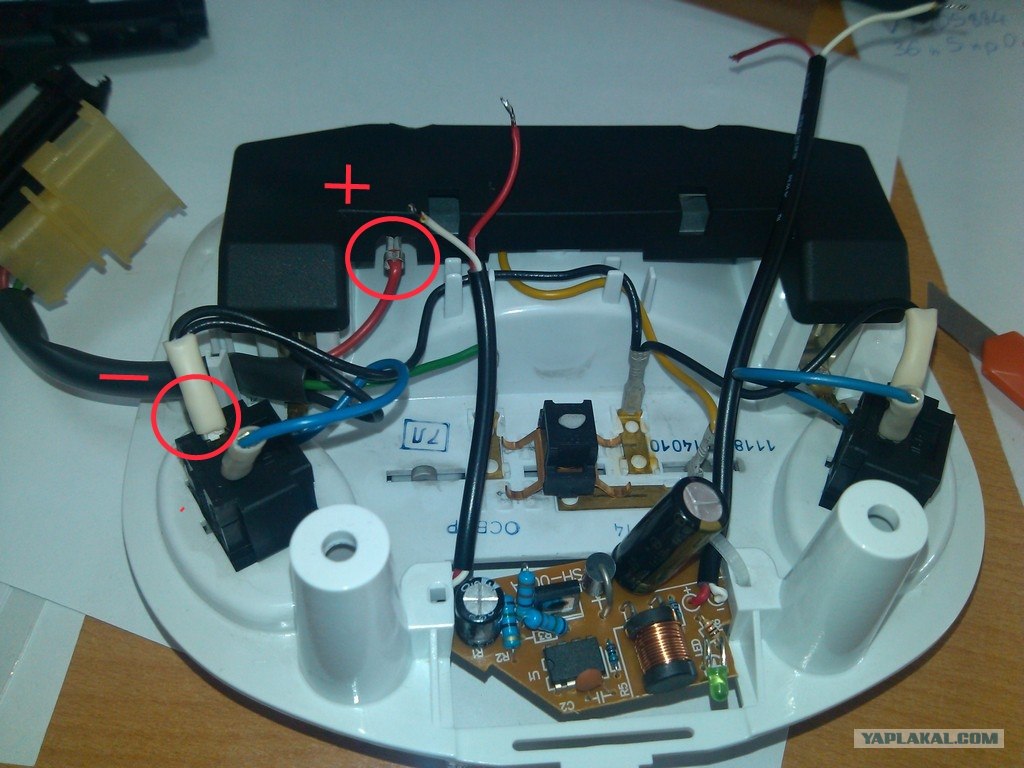

22 - плафон после установки адаптера питания. отмечены места припайки 12V.
[
^
]
REMember
18.01.2013 - 21:27
[
показать
]
Статус:
Offline
Ворчун
Регистрация: 26.05.12
Сообщений: 354
23 - подцепляем плафон, провода от крепления скручиваем с выходом адаптера питания и стягиваем термоусадочной трубкой.
[
^
]
REMember
18.01.2013 - 21:27
[
показать
]
Статус:
Offline
Ворчун
Регистрация: 26.05.12
Сообщений: 354

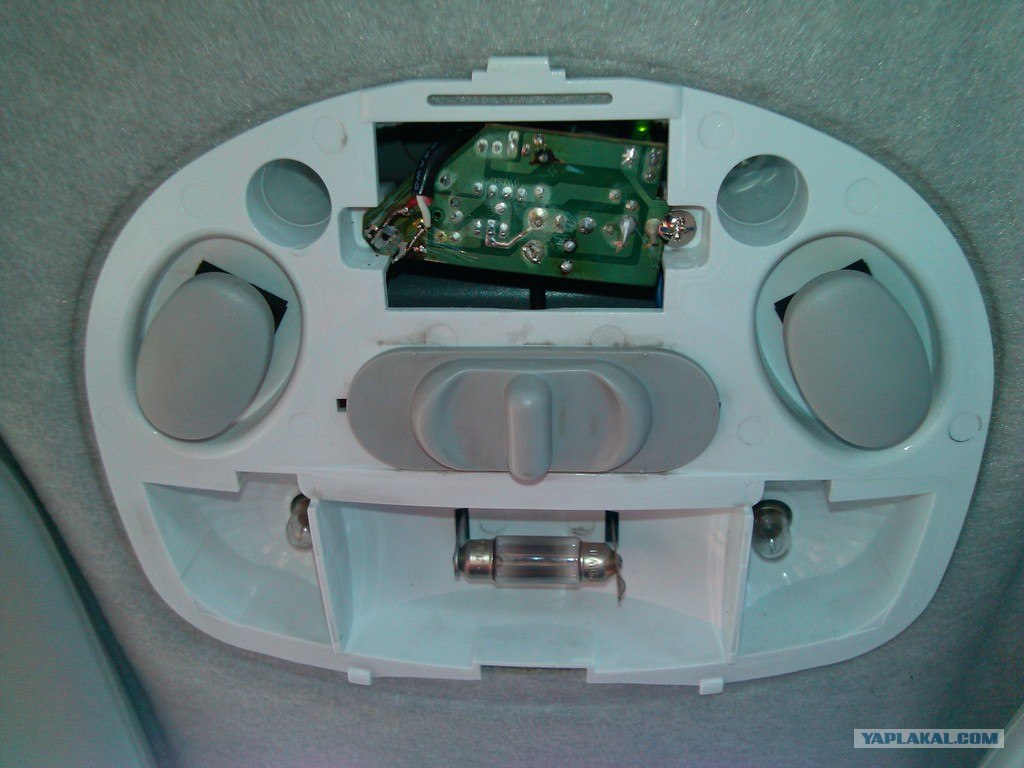

24 - плафон установлен на место. адаптер спрятался внутри.
[
^
]
REMember
18.01.2013 - 21:28
[
показать
]
Статус:
Offline
Ворчун
Регистрация: 26.05.12
Сообщений: 354
25 - в принципе дальше закрыл крышку плафона и сделал фото сбоку.
[
^
]
