Акустика своими руками

Перед праздниками задумался о приобретении акустики для компьютера стоимостью до 8 т.р, но обойдя магазины и послушав разные варианты акустики так и не выбрал для себя ничего интересного. Поскольку до этого для музыки и фильмов использовались с напольниками Monitor Audio Bronze BX, которые звучат как мне кажется достаточно достойно для своей цены, мне хотелось найти полочники с таким же звучанием для компьютера. Но как было сказано выше за 8 т.р стоимость звук очень посредственный, потому было принято решении сделать колонки своими руками.

Перелопатил кучу информации на различных аудио форумах и нашел для себя оптимальный вариант с чертежами и подборкой комплектующих. Сразу сделал заказ через интернет динамиков и деталей для фильтра и занялся изготовлением коробов. Скажу что в качестве столяра и сборки акустика это мой первый опыт в этом деле.

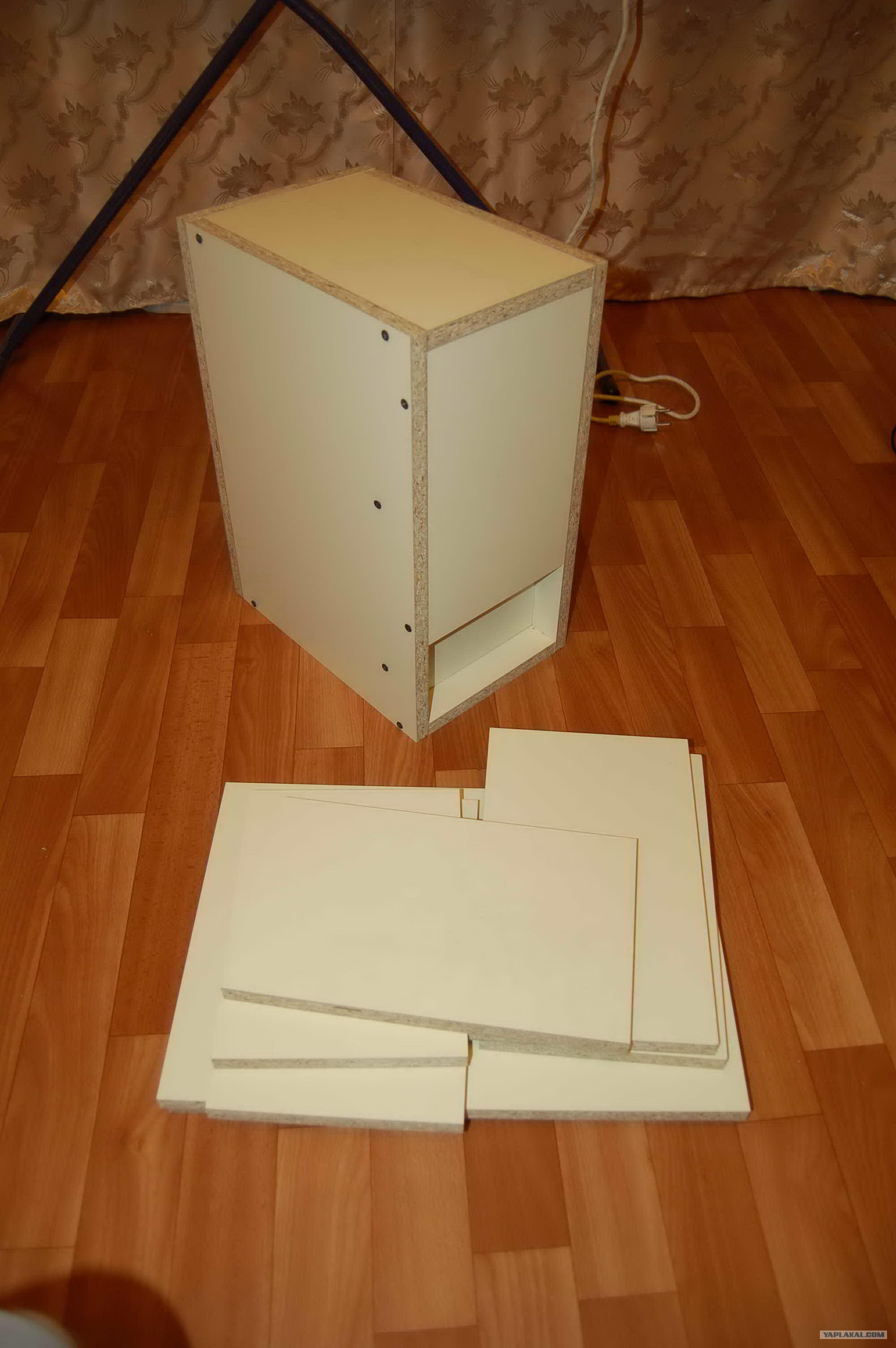

Донором для корпусов послужила старый кухонный гарнитур , из него напилил досок по размеру и собрал предварительно на саморезы.

Будет 10 картинок и 1 видео

Потом стану окончательно собирать на клей

Разметка окружностей под фрезеровку

Фрезеровка сделана, внутренние диаметры просто выпилены лобзиком- там точность не нужна

Склейка на столярный ПВА клей, видно внутренюю распорку для придания дополнительной жесткости

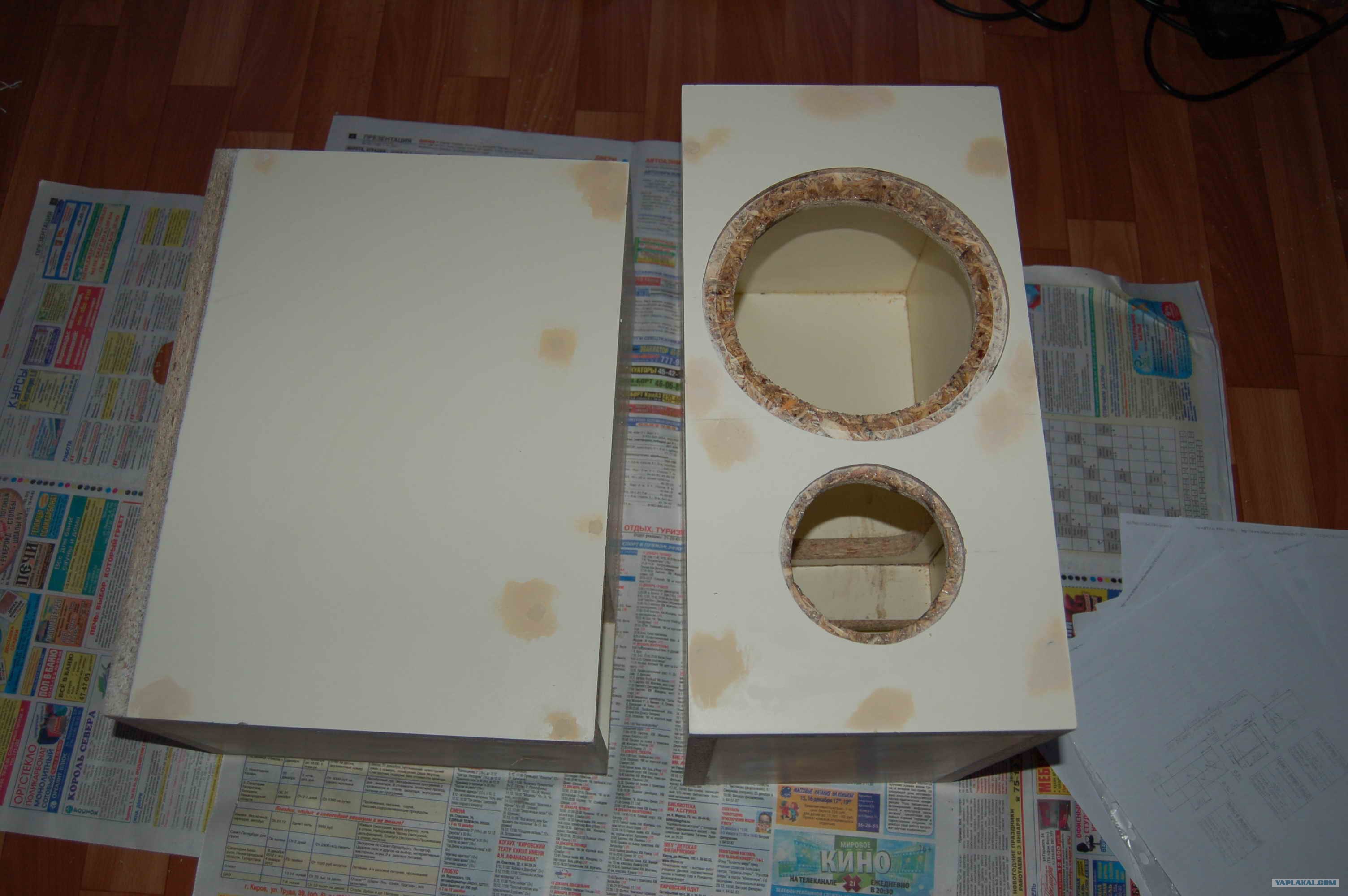

Шпатлевка отверстий и шлифовка торцов

Задняя стенка. Фазоинвертер щелевого типа

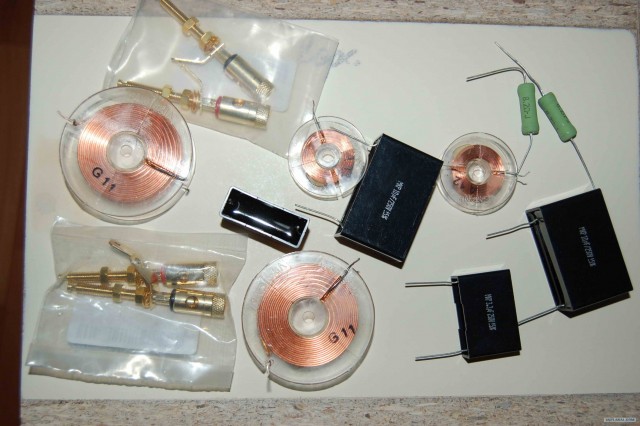

Детали для 2-х полосных фильтров

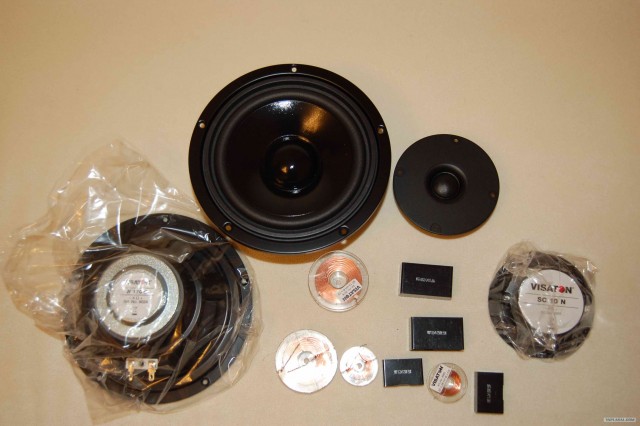

Наконец то прибыли и динамики

Добавлено в 11:19
И так волнительный момент первое прослушивание. Звучание просто шокировало своей открытостью , призвук корпусов отсутствует полностью, я слышу только чистый звук. По сравнению со своими напольными колонками они превосходят их по собранности звучания и напору, бысы невероятно мягкие и упругие. Единственно что высокие частоты повыше на наполниках, но это единственное превосходство над моими новыми колонками. Прослушивание было на усилителе класса А Technics SU-V40 и звуковой карте ESI Juli@ плеер foobar2000 пара треков не сжатого звука. Итого потраченная сумма денег на изготовление около 9 т.р.
Ссылка на видео http://www.youtube.com/watch?v=PtdrYHXZxXw

Почему на последней фотке у конденсаторов ноги откушены? Что-то ты, ТС, не договариваешь.

И да, невнятное окончание поста.

Это сообщение отредактировал TolikTolik - 14.01.2013 - 11:37

+ лови,все рукастые на ЯПе в почете

Они не откушены. Просто я только достал их из упаковки, ножки не разогнул когда фотографировал

как для первого раза - молодец!
в общем и для третьего раза тож хорошо сделано.
про звук молчу, ибо не слышал.

обещано 10 фот и одно видево. где-то наёпка?

Это сообщение отредактировал Karl2233 - 14.01.2013 - 11:27

За идею 5, за исполнение тоже 5, а вот исполнительная документация даже до 3 не дотягивает...

Фазоинвертор не делал? Поглядел бы на обратную сторону.

Вот еще пара фоток деталей и необклеенных корпусов, все погрешности изготовления потом были исправлены шпатлевкой и выведены в одни плоскости

и еще

Вот собственно для наглядности строение корпуса

Что-то мне сомнительно, что такая распорка выдержит. Не лучше было бы из деревянных реек сделать ?

Процесс не раскрыт до конца - внутренностей не видно.

То, что сзади отверстие под клеммники я догадался, но вот фотки всё равно не хватает.

И ещё. Всё обошлось в 8 тыр. А во сколько обойдутся стойки для полочников такого класса ? Ещё во столько же ? Или так и будут стоять на табуретках ?

Это сообщение отредактировал Azimut - 14.01.2013 - 11:45

И еще

Добавлено в 11:44

Корпус склеен и сразу стянут намертво саморезами, жесткости предостаточно взглянув даже на чертеж. К тому же это не саббуфер тут нет таких нагрузок на корпус. Колонки делались для компьютера, стойки мне не нужны так как стоят на столе

Верю, что полочники звучат замечательно. Только вот акустика для озвучивании комнаты и акустика ближнего поля для компа - это вроде бы разные вещи. Не ?

Автору удачи в подобных делах :) !

Это сообщение отредактировал Azimut - 14.01.2013 - 11:53

Вот финальная фотография, извините , все таки первый пост, не все тонкости знаю))

блять и доебаца не до чего. лютозеленю

Это сообщение отредактировал Пацифист - 14.01.2013 - 11:54

Профессор Преображенский, Вы - Творец!

Если кому то интересно будет, вот схема фильтра, и фото внутренностей колонки предшественника. Разница от моих лишь в том что у него шпоном обклеены а у меня самоклейкой. К сожалению неделю искал шмон в своем городе , не нашел.
