Проект "Винтаж", Дачный медиацентр.

[ Версия для печати ]
Добавить в Facebook Добавить в Twitter Добавить в Вконтакте Добавить в Одноклассники
Страницы: (4) [1] 2 3 ... Последняя »  К последнему непрочитанному [ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]
Intenza
22.03.2012 - 13:40
Статус: Offline


Весельчак

Регистрация: 27.09.11
Сообщений: 146
213
Идея создания медиацентра для дачи родилась довольно давно. За основу решил взять старую советскую радиолу. Ну тянет меня меня на всё советское, в этом Вы можете убедиться посмотрев пост с моей прошлой разработкой.
Радиола Рижского завода VEF мне досталась в отличном состоянии. А если учесть, что эта самая радиола была 1965 года выпуска, то проект было просто необходимо реализовывать.

Будет несколько фото и немного текста. Полный фото отчёт по работе на блоге.

Вот, та самая "VEF Radio"

Проект "Винтаж"

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Intenza
22.03.2012 - 13:41
Статус: Offline


Весельчак

Регистрация: 27.09.11
Сообщений: 146
Начинаем курочить. Ломать же не строить)))

Проект "Винтаж"

[^]
Intenza
22.03.2012 - 13:41
Статус: Offline


Весельчак

Регистрация: 27.09.11
Сообщений: 146
И вот наш аппарат не представляет собой ничего более деревянного ящика.

Проект "Винтаж"

[^]
Intenza
22.03.2012 - 13:42
Статус: Offline


Весельчак

Регистрация: 27.09.11
Сообщений: 146
Сначала была задумка по размещению внутри автомобильных динамиков и самодельного/покупного усилителя, но потом было принято решение, что проще и дешевле купить систему 2.1 за которой мы и отправились в компьютерный магазин.
Для реализации проекта была выбрана акустическая система компании Logitech, за идеальное соотношение цена-качество.

Проект "Винтаж"

[^]
Intenza
22.03.2012 - 13:43
Статус: Offline


Весельчак

Регистрация: 27.09.11
Сообщений: 146

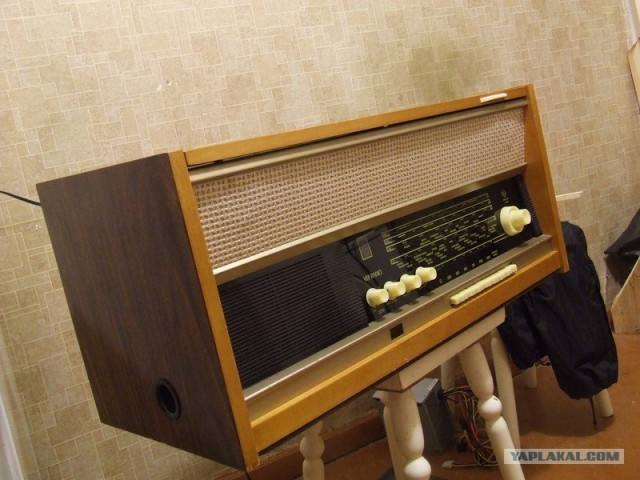

В целом концепция построена на сохранении полностью оригинального вида с современной начинкой. В моём случае внешний вид будет отличаться от оригинала только врезанным в боковую стенку фазоинвертором и 15" ЖК монитором на штатном месте винилового проигрывателя.
Вырезаю часть вклеенного бруса и проделываю отверстие для будущего фазоинвертора.

Проект "Винтаж"

[^]
Intenza
22.03.2012 - 13:43
Статус: Offline


Весельчак

Регистрация: 27.09.11
Сообщений: 146
Врезание динамиков в фасад было одним из самых трудоемких процессов. Ввиду полностью склеенного корпуса снять декоративную ткань не представлялось возможным. Пришлось сделать надрез в части закрываемой оригинальной заглушкой и очень аккуратно выфрезеровывать посадочные места не повредив текстиль.

Проект "Винтаж"

[^]
Intenza
22.03.2012 - 13:44
Статус: Offline


Весельчак

Регистрация: 27.09.11
Сообщений: 146
Из наружного уголка, купленного на хозяйственном рынке, я вырезал декоративную накладку на монитор.

Проект "Винтаж"

[^]
Intenza
22.03.2012 - 13:44
Статус: Offline


Весельчак

Регистрация: 27.09.11
Сообщений: 146
После того, как все части декоративной рамки были подогнаны, она была склеена ПВА и вскрыта лаком.
А я тем временем принялся за реализацию управления. Была полностью разобрана старая, но рабочая клавиатура. С помощью импровизированного тестера (источник питания + лампочка) были вычислены контакты отвечающие за те или иные кнопки. Т.к. система будет работать на программе "Mediaportal", для управление нужно всего семь кнопок.

Проект "Винтаж"

[^]
Intenza
22.03.2012 - 13:44
Статус: Offline


Весельчак

Регистрация: 27.09.11
Сообщений: 146
Определить все кнопки сразу правильно у нас не вышло. Из семи кнопок только три выполняли необходимые действия. Перепроверили контакты ещё раз и перепаяли кнопки.
Ещё три раза пришлось срезать и переклеивать сами микрокнопки.

Проект "Винтаж"

[^]
Intenza
22.03.2012 - 13:45
Статус: Offline


Весельчак

Регистрация: 27.09.11
Сообщений: 146

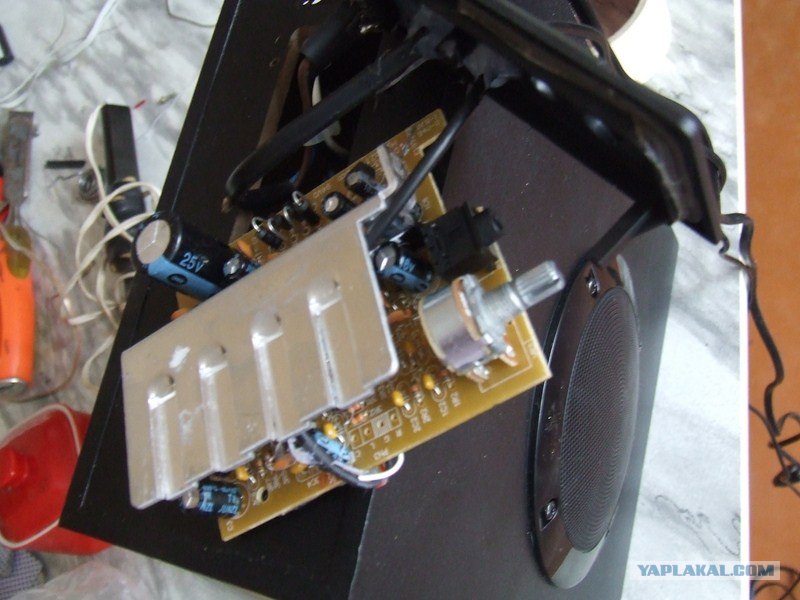

Далее был разобран саб для вынесения органов управления на лицевую панель. Резистор регулировки НЧ подошел идеально, а вот громкость пришлось перепаивать на покупной.

Проект "Винтаж"

[^]
Intenza
22.03.2012 - 13:45
Статус: Offline


Весельчак

Регистрация: 27.09.11
Сообщений: 146
Далее приступил к изготовлению монтажной платы. Это клеенная доска на которой будут размещены все элементы системы. С помощью шаблона была вырезана часть под сабвуфер.

Проект "Винтаж"

[^]
Intenza
22.03.2012 - 13:46
Статус: Offline


Весельчак

Регистрация: 27.09.11
Сообщений: 146
Материнская плата была поднята над уровнем монтажной.

Проект "Винтаж"

[^]
Intenza
22.03.2012 - 13:46
Статус: Offline


Весельчак

Регистрация: 27.09.11
Сообщений: 146
Под материнской платой разместились два отсека под стандартные ЖД.

Проект "Винтаж"

[^]
Intenza
22.03.2012 - 13:47
Статус: Offline


Весельчак

Регистрация: 27.09.11
Сообщений: 146
Само стекло и декоративная накладка динамика были посажены на термоклей.

Проект "Винтаж"

[^]
Intenza
22.03.2012 - 13:48
Статус: Offline


Весельчак

Регистрация: 27.09.11
Сообщений: 146
Далее следовала установка оригинальной подсветки, вклеивание переменных резисторов, установка фона. Фон нужен для того, что бы через стекло не было видно начинку. Я использовал заднюю часть клавиатуры.
После я приклеил к монитору декоративную накладку, установил ручки регуляторов.
И вот, медиацентр в винтажном корпусе практически готов. Остается только подключить все необходимые провода и наслаждаться.
В планах установка воздушной компрессионной пружины для открывания "легким движением руки".

Проект "Винтаж"

[^]
Intenza
22.03.2012 - 13:48
Статус: Offline


Весельчак

Регистрация: 27.09.11
Сообщений: 146
Последняя!

Проект "Винтаж"

[^]
bertmail
22.03.2012 - 13:50
1
Статус: Offline


Приколист

Регистрация: 14.08.11
Сообщений: 347
классно придумано...

[^]
booka82
22.03.2012 - 13:51
0
Статус: Offline


Шутник

Регистрация: 4.09.11
Сообщений: 95
Аплодисмент рукастому! Особенно ценно, что сохранил оригинальный копрус радиолы практически непокоцанным.

[^]
Trostyan
22.03.2012 - 13:52
11
Статус: Offline


Юморист

Регистрация: 23.09.11
Сообщений: 413
харды в таком положении не "задохнуться" у тебя????

[^]
Nazivin
22.03.2012 - 13:55
8
Статус: Offline


Уклюжий

Регистрация: 11.05.10
Сообщений: 2088
Сделай фотку с разложенным монитором в рабочем состоянии, а то мне воображения не хватает представить как оно выглядит.Может имело смысл сделать чтобы крышка откидывалась на 90 градусов и закрепить монитор на ней.

Это сообщение отредактировал Nazivin - 22.03.2012 - 13:57

[^]
Intenza
22.03.2012 - 13:55
0
Статус: Offline


Весельчак

Регистрация: 27.09.11
Сообщений: 146
Цитата
харды в таком положении не "задохнуться" у тебя????

я тоже долго над этим думал, но потом решил, что проигрывая музыку они не должны сильно греться.

Добавлено в 13:57
Цитата
Сделай фотку с разложенным монитором в рабочем состоянии, а то мне воображения не хватает представить как оно выглядит.

Монитор пока никуда не выезжает. Задумка есть, но вот идей по реализации к сожалению пока нет.

[^]
elektroded
22.03.2012 - 13:57
2
Статус: Offline


Юморист

Регистрация: 24.08.11
Сообщений: 481
Монитор зачем? Как смотреть?

Или я чего то не понимаю?

Всё остальное просто класс! bravo.gif

А так всё таки есть мысли по поводу монитора?

Это сообщение отредактировал elektroded - 22.03.2012 - 13:59

[^]
wallace
22.03.2012 - 14:06
1
Статус: Offline


Весельчак

Регистрация: 2.10.09
Сообщений: 158
Зря стекло изнутри закрыл , в этой же радиоле самый "смак" это свечение радиоламп внутри smile.gif


[^]
Leonard22
22.03.2012 - 14:07
3
Статус: Offline


Шутник

Регистрация: 23.05.11
Сообщений: 38
Автор молодца с прямыми руками, в дополнение дам ссыль о том как восстанавливают "первые" радиоприемники, может автору будет интересно.
http://www.radiofokus.ru/Radiofok/restavra...nith/zenith.htm

[^]
Intenza
22.03.2012 - 14:08
1
Статус: Offline


Весельчак

Регистрация: 27.09.11
Сообщений: 146
Цитата
Монитор зачем? Как смотреть?

Ну как зачем? На нем же песни выбираешь, плейлисты смотришь и т.д. Открываю крышку и монитор хорошо просматривается. Сделаю фотку со включённым посмотришь))

Добавлено в 14:10
Цитата
Зря стекло изнутри закрыл , в этой же радиоле самый "смак" это свечение радиоламп внутри

Да, но ламп-то там больше нет, а смотреть на материнку в таком корпусе как-то пошло)))

[^]
