Пишет автор, sshap:

В старые "застойные", но очень достойные времена, когда пределом подростковых мечтаний был компьютер "Spectrum", а фотографии были черно-белыми и совсем не цифровыми, долгие зимние вечера у меня были заняты моделированием всего, что только можно было найти в журналах на тему бумажного моделирования. Уверен, многие переболели такой болезнью. И вот, случилось мне побывать в спорткомплексе "Олимпийский", там есть магазин, полностью посвященный моделированию.
Нашел пачку польских журналов "Maly modelarz", накатила ностальгия, и, напевая песенку "Куда уходит детство" ;-), приобрел Apache AH-64 ("Maly modelarz" 7-8/2003)...
Здесь он в сборе, но самое интересное, не в самой модели, когда она уже стоит на полке, а сам процесс сборки. Лично для меня, это как рыбалка или чтение книг, успокаивает, расслабляет, дает собраться с мыслями о вечном... :-)

К сожалению фото получилось не лучшего качества, из-за слишком яркого света и не самого лучшего фотоаппарата (один из самых первых появившихся цифровиков).
И так, приготовим инструменты, черную и зеленую краску, клеи БФ-6, ПВА и Момент, ну и собственно, пациента, готового к расчленению... Шутка... :-)

Пост не посвящен истории самого вертолета или тонкостям работы с бумагой, поэтому в основном это будет фоторепортаж процесса. Однако некоторые рекомендации думаю, все-таки будут полезны.
Для начала, все листы журнала с развертками желательно покрыть медицинским клеем БФ-6, который будет выполнять функцию лака. Конечно есть и другие варианты обработки поверхности, но в данном случае был использован БФ-6.
Чтобы при склейке края разверток не сверкали белыми срезами, окрашиваем их в соответствующий цвет. В данном случае в основном в темно-зеленый и в некоторых местах в черный.

Листы со шпангоутами наклеиваем на толстый картон, вырезаем.

Собираем...

Готовим внутренний интерьер...

Кабина в сборе..

Аналогично собираем остальные секции...

Основа заложена...

Можно немножко полюбоваться... :-)

Как же все это присобачить... Глаза боятся...

... а руки делают...

Готовим элементы шасси...

Устанавливаем шасси...

Уже можно крепко стоять на "ногах"... :-)

Элементы двигателя. Для формовки воздухозаборника использован валик из бумаги — удобно подбирать нужный диаметр, накручивая нужное количество полоски бумаги. При сборке каркаса, к краям шпангоутов приклеиваются кусочки картона, чтобы обшивка в месте склейки не продавливалась. Так кстати, желательно делать со всеми шпангоутами в корпусе и крыльях.

Двигатели в сборе.

Двигатели установлены на свои места.

Хвост. Вклеены кусочки картона для укрепления конструкции и лучшей приклейки к обшивке.

Приборы навигации, прицеливания и т.п..

Заднее колесо и хвостовое оперение.

Механизмы несущего винта.

Устанавливаем окрашенные ручки из скрепок и прочую наружную мелочь...

На соответствующего диаметра оправках собираем корпуса ракет, ракеты — в подвески.

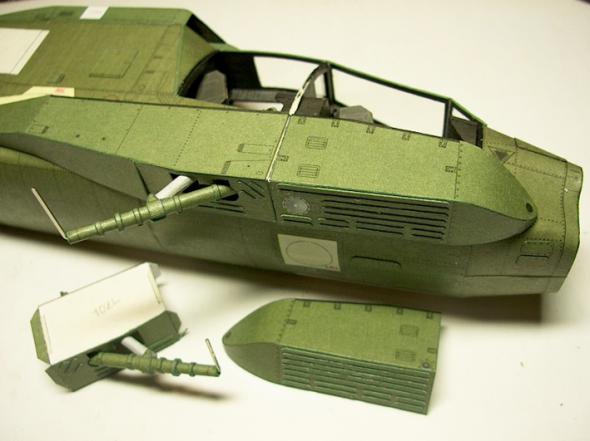

Пулемет собрать и установить было не просто, так как предусмотрена возможность его поворота.

Вот, что получилось.... ;-)
