Как-то мы с моим другом Андреем (taper) обсуждали часы из «Метро 2033» и пришла нам в голову интересная идея: как бы выглядели эти часы, если бы действие романа Дмитрия Глуховского происходило не в постапокалиптическом мире, а в мире стимпанка?

Пообсуждав данную тему, мы решили, что каждый из нас сделает свою версию часов «Метро 2033» в стиле стимпанка. Электронную начинку использовать будем одинаковую.

30 фотографий и видео

Часы «Метро 2033» в стиле стимпанк

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Wallery
20.09.2019 - 09:51
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1980
Дмитрий Глуховский, из ненаписанного.
…То, что активировать найденный артефакт не надо Артём понял сразу. Сразу, как только его активировал… Когда артефакт сработал, окружающая действительность раскололась как зеркало и его осколки вдруг сложились обратно, но уже совсем в другую картинку. Невероятным образом Артём перенёсся не только в пространстве, но и во времени, и теперь он шёл не по московскому метро, а оказался в сырых и закопчённых туннелях лондонского метро 1881 года, то есть времён Викторианской эпохи.
Вместо противогаза на Артёме оказалась шляпа-цилиндр с очками гогглами, камуфляжную куртку сменил кожаный плащ с большим количеством ремешков и заклёпок. А на руке, вместо привычных часов появилось нечто странное… Нет, по внешнему виду и размерам они очень напоминали привычные часы, но были ощутимо горячими и издавали мерные стукающие звуки.
Артём нажал на кнопку чтобы узнать который час, часы издали паровозный гудок, выпустили струю пара и на табло вспыхнули алые цифры. При этом никаких ламп в часах не было и было совершенно непонятно, как эти самые цифры формируются. Артём ещё несколько раз нажал на кнопку пытаясь понять, как эти часы работают, но добился только того, что табло стало светиться слабо, а вместо цифр появился ряд мигающих точек. «Кончился уголь» - подумал Артём…

[^]
Wallery
20.09.2019 - 09:51
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1980
Итак, начинаю работу!
Сам корпус делаю из латуни. Вместо накатки на безеле решил сделать крупную фрезеровку, это в данном случае мне показалось интереснее.

Часы «Метро 2033» в стиле стимпанк

[^]
Wallery
20.09.2019 - 09:51
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1980
02

Часы «Метро 2033» в стиле стимпанк

[^]
Wallery
20.09.2019 - 09:52
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1980
Примеряю плату к корпусу.

Часы «Метро 2033» в стиле стимпанк

[^]
Wallery
20.09.2019 - 09:52
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1980
Заднюю крышку делаю из нержавеющей стали. Применил хорошо зарекомендовавшую себя технологию, когда заготовку крышки припаиваю оловянным припоем к латунной оправке, потом вытачиваю саму крышку. Это позволяет сделать тонкую заднюю стенку и при этом избежать деформации металла.

Часы «Метро 2033» в стиле стимпанк

[^]
Wallery
20.09.2019 - 09:52
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1980
После изготовления оправку нагреваю и снимаю крышку. Далее на ленточной шлифовальной машине удаляю остатки припоя.

Часы «Метро 2033» в стиле стимпанк

[^]
Wallery
20.09.2019 - 09:52
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1980
Внутренний антураж часов так же делаю из латуни.
Сначала на фрезерном станке сделал рамку на индикаторы, потом в неё вложу сетку из нержавеющей стали. От имитации газоразрядных ламп в этом проекте я решил отказаться, пусть будет дисплей, который работает на непонятном принципе.

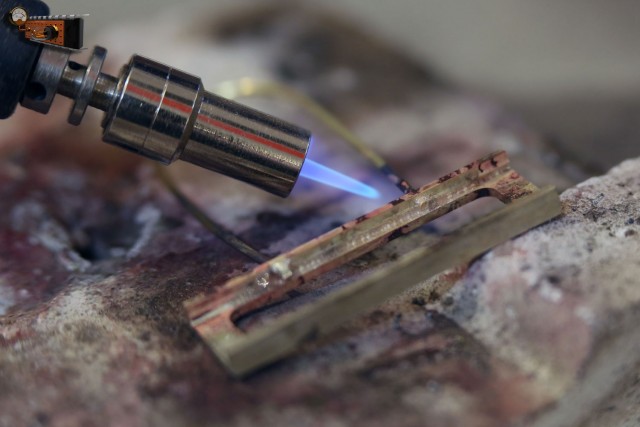

К рамке припаиваю серебряным припоем проволоку диаметром 1 мм, на ней буде крепиться мигающий индикатор.


Часы «Метро 2033» в стиле стимпанк

[^]
Wallery
20.09.2019 - 09:52
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1980
Примеряю рамку к плате и обрезаю проволоку на нужную длину.

Часы «Метро 2033» в стиле стимпанк

[^]
Wallery
20.09.2019 - 09:53
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1980
Сделал корпус мигающего индикатора и припаял его на место, так же припаял пластинку, которая прикроет собой электронные компоненты. Я решил, что в этих часах их не будет видно.

Часы «Метро 2033» в стиле стимпанк

[^]
Wallery
20.09.2019 - 09:53
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1980
02

Часы «Метро 2033» в стиле стимпанк

[^]
Wallery
20.09.2019 - 09:53
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1980
Аналогичным способом делаю нижнюю часть антуража. Проволоку припаиваю с обратной стороны чтобы не засорять припоем лицевую сторону.

Часы «Метро 2033» в стиле стимпанк

[^]
Wallery
20.09.2019 - 09:53
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1980
После зачистки металлической щёткой примеряю готовую деталь к электронной плате.

Часы «Метро 2033» в стиле стимпанк

[^]
Wallery
20.09.2019 - 09:53
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1980
На нижней части разместил пару шестерёнок и декоративные винты.

Часы «Метро 2033» в стиле стимпанк

[^]
Wallery
20.09.2019 - 09:54
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1980
Два одинаковых ремешка сшил Андрей, я это, увы, не умею.
Мне оставалось только сделать пряжку.


Часы «Метро 2033» в стиле стимпанк

[^]
Wallery
20.09.2019 - 09:54
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1980
Теперь вооружаюсь гравером с разнообразными насадками и привожу корпус в надлежащий вид.

Часы «Метро 2033» в стиле стимпанк

[^]
Wallery
20.09.2019 - 09:54
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1980
Работа на этом завершена и можно полюбоваться на результат.
Но сначала покажу то, что получилось у Андрея.
Андрей сделал упор на максимум ручной работы и даже насечки на безеле наносил надфилем, а приливы корпуса для крепления ремешка припаял отдельными элементами.


Часы «Метро 2033» в стиле стимпанк

[^]
Wallery
20.09.2019 - 09:54
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1980
02

Часы «Метро 2033» в стиле стимпанк

[^]
Wallery
20.09.2019 - 09:54
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1980
03

Часы «Метро 2033» в стиле стимпанк

[^]
Wallery
20.09.2019 - 09:55
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1980
04

Часы «Метро 2033» в стиле стимпанк

[^]
Wallery
20.09.2019 - 09:55
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1980
05

Часы «Метро 2033» в стиле стимпанк

[^]
Wallery
20.09.2019 - 09:55
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1980
06

Часы «Метро 2033» в стиле стимпанк

[^]
Wallery
20.09.2019 - 09:55
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1980
07

Часы «Метро 2033» в стиле стимпанк

[^]
Wallery
20.09.2019 - 09:55
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1980

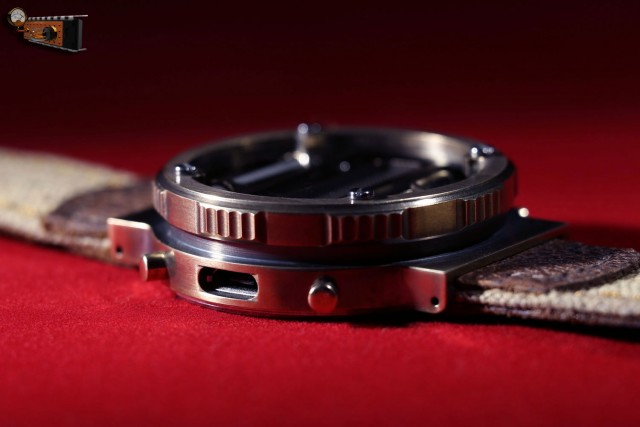

А вот результат моего труда.

Часы «Метро 2033» в стиле стимпанк

[^]
Wallery
20.09.2019 - 09:55
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1980
02

Часы «Метро 2033» в стиле стимпанк

[^]
