В этот раз стояла задача сделать наливайку в стиле первых паровозов. За основу взял паровоз Стивенсона «ROCKET», что потянуло за собой надписи на английском языке.

78 фотографий и видео.
Об окончании сообщу.

Наливайка "One Way Ticket"

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Wallery
27.05.2018 - 08:29
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Работу начинаю с изготовления центральной части паровоза. Для этого вытачиваю латунную основу и деревянный цилиндр.

Наливайка "One Way Ticket"

[^]
Wallery
27.05.2018 - 08:29
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Далее цилиндр приклеиваю к основе эпоксидной смолой.

Наливайка "One Way Ticket"

[^]
Wallery
27.05.2018 - 08:29
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Потом на токарном станке срезаю деревянный цилиндр до небольшой толщины стенки и прорезаю имитацию досок.

Наливайка "One Way Ticket"

[^]
Wallery
27.05.2018 - 08:30
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
В итоге получается вот такая заготовка.

Наливайка "One Way Ticket"

[^]
Wallery
27.05.2018 - 08:30
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Тут некоторые могут спросить, мол, зачем такие трудности? Можно просто из дерева выточить.
Отвечаю: в паровозике очень важен его собственный вес, если его сделать лёгким, то он не сдвинет с места вагончик с рюмками.
Получившуюся деталь устанавливаю между двумя латунными элементами, и скрепляю всё вместе пластинами – это будет рама паровозика.

Наливайка "One Way Ticket"

[^]
Wallery
27.05.2018 - 08:30
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02

Наливайка "One Way Ticket"

[^]
Wallery
27.05.2018 - 08:30
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977

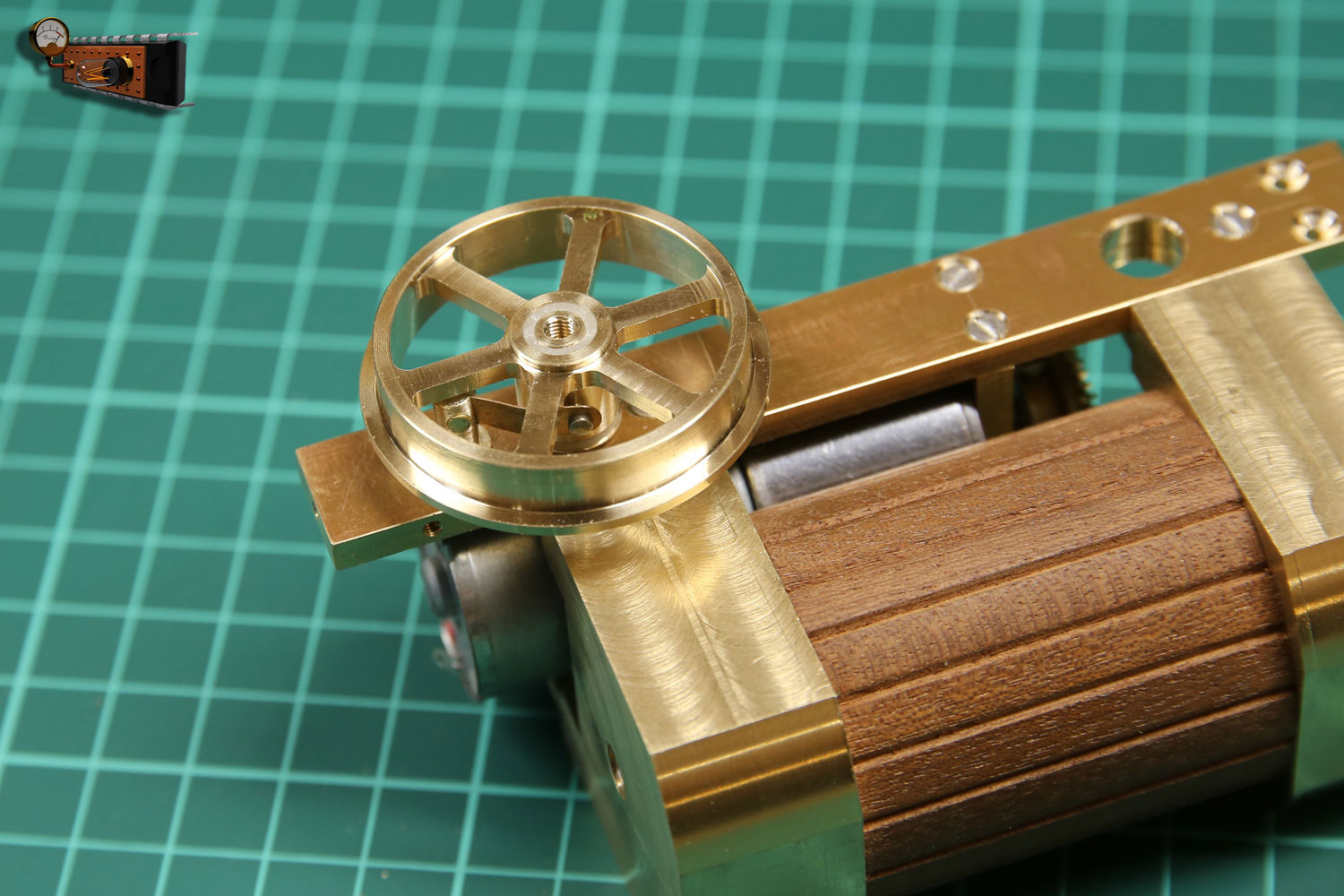

Следующим шагом делаю колёса.

Наливайка "One Way Ticket"

[^]
Wallery
27.05.2018 - 08:31
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
В данной конструкции привод будет на передние колёса, соответственно и редуктор располагается спереди.

Наливайка "One Way Ticket"

[^]
Wallery
27.05.2018 - 08:31
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Ось сделана из двух половинок изолированных друг от друга и является токосъёмником.

Наливайка "One Way Ticket"

[^]
Wallery
27.05.2018 - 08:31
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Так же делаю токосъёмники на задние колёса. Как показала практика, так будет надёжнее. На предыдущих версиях были случаи остановки паровоза из-за плохого контакта с окислившимися рельсами и мне пришлось переделать их на двойной токосъёмник.
На задних колёсах токосъёмники располагаются внутри колёс. Как это реализовано – понятно из рисунков.

Наливайка "One Way Ticket"

[^]
Wallery
27.05.2018 - 08:31
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02

Наливайка "One Way Ticket"

[^]
Wallery
27.05.2018 - 08:31
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
03

Наливайка "One Way Ticket"

[^]
Wallery
27.05.2018 - 08:32
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Так, основание готово!

Наливайка "One Way Ticket"

[^]
Wallery
27.05.2018 - 08:32
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Теперь делаю цилиндры паровой машины на выносных пилонах.

Наливайка "One Way Ticket"

[^]
Wallery
27.05.2018 - 08:32
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02

Наливайка "One Way Ticket"

[^]
Wallery
27.05.2018 - 08:32
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
03

Наливайка "One Way Ticket"

[^]
Wallery
27.05.2018 - 08:32
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
К передней части крепится декоративная заглушка и деревянный бампер.

Наливайка "One Way Ticket"

[^]
Wallery
27.05.2018 - 08:33
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Пол места машиниста фрезеруется из толстого латунного листа и в него встраивается разъём датчиков наличия рюмок.

Наливайка "One Way Ticket"

[^]
Wallery
27.05.2018 - 08:33
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
На верхней части пола фрезерую рифление.

Наливайка "One Way Ticket"

[^]
Wallery
27.05.2018 - 08:33
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Пришла пора окончательной отделки: покрываю бочку лаком и вставляю декоративные гвозди.

Наливайка "One Way Ticket"

[^]
Wallery
27.05.2018 - 08:33
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02

Наливайка "One Way Ticket"

[^]
Wallery
27.05.2018 - 08:33
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
На этом снимке все детали паровозика перед патинированием и сборкой.

Наливайка "One Way Ticket"

[^]
Wallery
27.05.2018 - 08:34
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Вот и сам паровозик! Труба у него пока только в виде заготовки по причине того, что я пока не знаю общей высоты.

Наливайка "One Way Ticket"

[^]
Wallery
27.05.2018 - 08:34
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02
