Как я свой лазерный ЧПУ собирал

Насмотревшись в интернете роликов как из ДВД запчастей собирают простенькие лазерные выжигатели, решил что, нужно попробовать собрать это дело самому.
В итоге дня через 3 или 4 на свет появилось вот такое чудо собственного творения с рабочим полем 35 на 35 мм.

40 картинок

С другого края

И вот так оно коряболо на черном пластике.

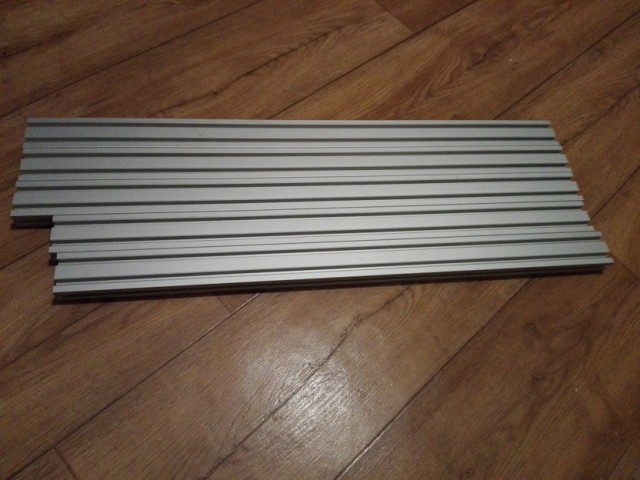

Немного наигравшись и насмотревшись на станочки с рабочим полем намного больше чем 3 см. мною было принято решение, нужно собирать! По изучав из чего собирают начал приобретать элементы будущего станка, определившись с общими габаритами, заказал алюминиевый конструкционный профиль размером 20*40.

Вид с торца

Ну и понеслось потихоньку, примеряем как будет выглядеть сие сооружение.

Крепить будем вот на такие уголки

Перейдем к кареткам на которых в будущем будут крепиться шаговые двигатели и лазерный модуль. Обзвонив конторы где режут оргстекло и поузновав что по чем, меня такие расценки не устроили и тут чисто случайно у коллеги по работе, я увидел кусок оргстекла толщиной 8мм.
В итоге этот кусок оказался вытащенным из матрицы какого-то жк монитора. Вспомнил что наша контора сотрудничает с другой конторой, которая специализируется на рекламе, тут же позвонил менеджеру с которым ранее я общался и поинтересовался, есть ли у них лазерный чпу который сможет порезать оргстекло? На что получил положительный ответ да еще и то что за бесплатно могут мне вырезать по моим шаблонам. ))
В итоге получилось вот это!

С другого ракурса.

Выдавив все детали получил вот такие штуковины.

И отдельно деталь.

Приступаем к предварительным примеркам.

Начинаем собирать.

Собираем, примеряем.

Устанавливаем ролики и пробуем как это будет кататься по рельсам.

Примеряем лазерный модуль.
О лазерном модуле: Приобретал с Китая, мощность 2,5 ватт.

Примеряем боковину оси Y

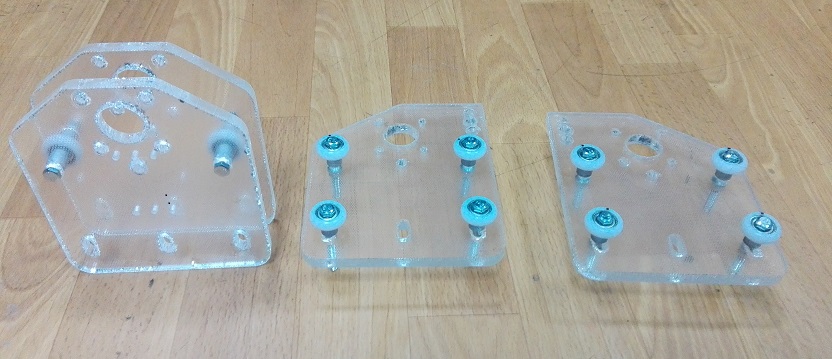

Детали с прикрученными роликами.

Собираем ось Х

Ну и как же без контролера наблюдателя. )))

Ролики на рельсах. Вид поближе. Рас.

Ролики на рельсах. Вид поближе. Двас.))

Приехал ремень GT2 + шкивы на двигатель под этот ремень. Начинаем примерять.

Временно расположил электронику.
Что касается электроники: Собирал на Ардуино Уно, которые были у меня в закромах с давних времен. Приобрел у китайцев плату расширения и драйвера для шаговых двигателей.

Приехали долгожданные двигатели. )
