1. Моя работа – комплексное IT-обслуживание небольших фирм и предприятий (компьютеры, сеть, сервера, телефония + бонус домофоны и видеонаблюдение).
Чаще всего процесс захода в офис выглядит так:
- звонок от клиента: «Привет, мы переехали в новое помещение, нам срочно нужен интернет, работа стоит…»
- я: «ОК, выезжаю…»
Обычно, где-то выведен шнурок от провайдера и на этом всё, типа интернет в офисе есть (мнение собственников помещений). За редким исключением, по офису разведены сетевые розетки от точки входа, но в 80% они нерабочие (нерадивые строители умудряются перебить провода во время ремонтов при смене арендателя). И начинается активная работа – установка Wi-Fi точек доступа и протягивание проводов по потолкам и плинтусам… В такие моменты ооочень люблю бухгалтеров. Почему-то именно они любят кардинально менять расположение рабочего места относительно выведенного сетевого провода через 2-3 дня после переезда cry.gif

16 фото

Сеть в небольшом офисе с нуля (фотоотчет)

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
HelpIT
18.02.2018 - 22:50
Статус: Offline


Шутник

Регистрация: 21.07.11
Сообщений: 37
2. На этот раз пошло всё как надо! Задолго до переезда и даже до начала ремонта! меня пригласили на посмотреть и посоветоваться, как всё правильно сделать. С заказчиком оговорили все нюансы и работа закипела. Требования клиента: на каждое рабочее место проводной интернет + телефон, наличие Wi-Fi по всему зданию, вывод управления домофоном секретарям, вывод картинки с камер видеонаблюдения в кабинет директора.
Домофоном и видеонаблюдением занимались партнёры, моя задача – сеть.

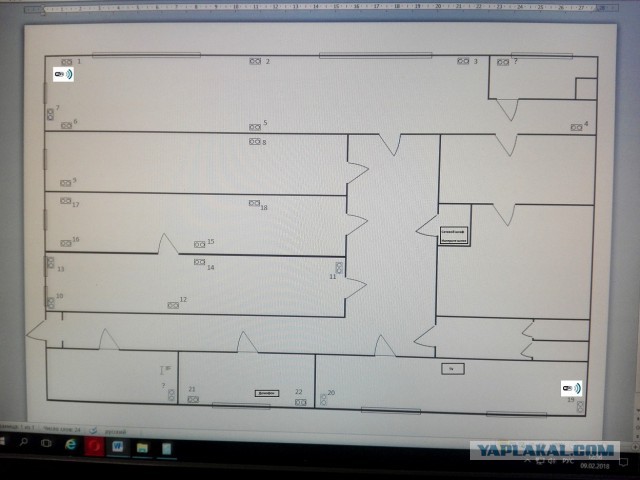

Первым делом проект – схематическое расположение сетевого шкафа, будущих рабочих мест и Wi-Fi точек доступа.



Сеть в небольшом офисе с нуля (фотоотчет)

[^]
HelpIT
18.02.2018 - 22:51
Статус: Offline


Шутник

Регистрация: 21.07.11
Сообщений: 37
3. Времени в обрез, помощники заняты на других объектах, поэтому сетевые провода прокладывали электрики. Без заделки розеток. Мои требования - в месте будущей розетки оставить 0,5м провода, в помещении будущего сетевого шкафа оставить провода от потолка до пола.

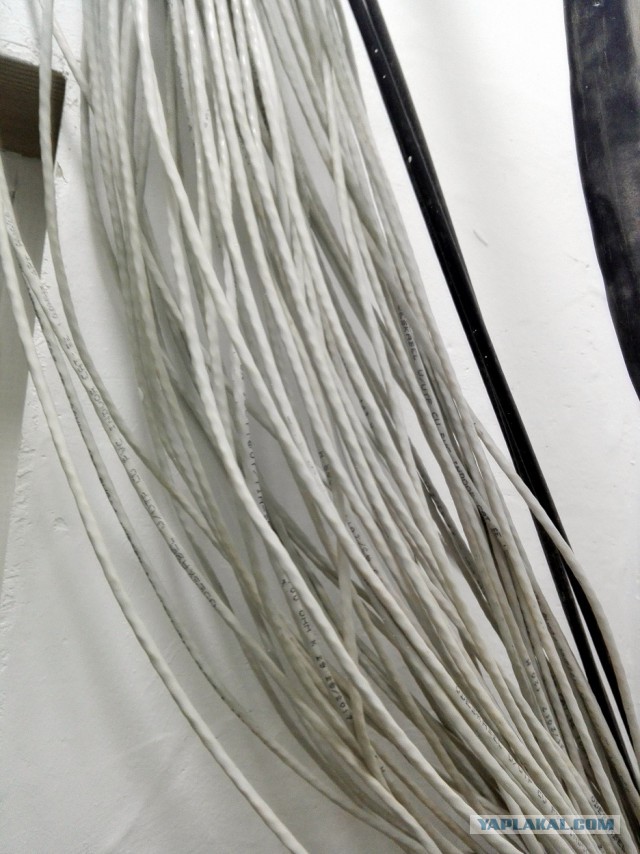

Тут уже моё упущение – надо было наведываться на объект и периодически выписывать качественных люлей электрикам. В итоге, когда уже были зашиты стены и потолок, оказалось, что провода не промаркированы и меня ждал красивый жмут проводов, свисающий с потолка.


Сеть в небольшом офисе с нуля (фотоотчет)

[^]
HelpIT
18.02.2018 - 22:52
Статус: Offline


Шутник

Регистрация: 21.07.11
Сообщений: 37
4. На распутывание проводов и поиски какой куда идёт ушёл целый день.


Сеть в небольшом офисе с нуля (фотоотчет)

[^]
HelpIT
18.02.2018 - 22:52
Статус: Offline


Шутник

Регистрация: 21.07.11
Сообщений: 37
5. Ещё 1 день был потрачен на заделывание и установку сетевых и телефонных розеток.

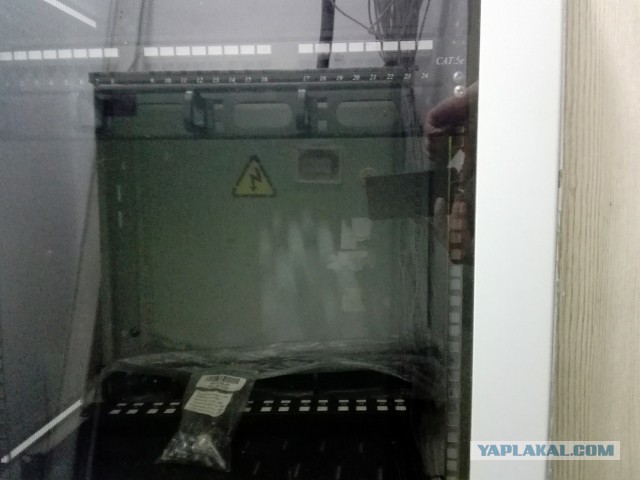

Закрепили сетевой шкафчик на стену, можно заводить провода.


Сеть в небольшом офисе с нуля (фотоотчет)

[^]
HelpIT
18.02.2018 - 22:53
Статус: Offline


Шутник

Регистрация: 21.07.11
Сообщений: 37

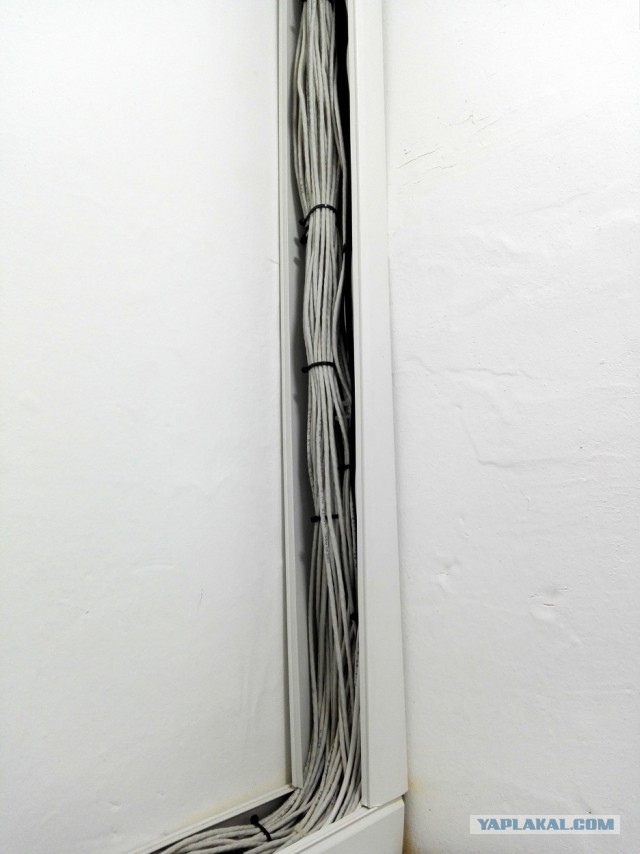

6. По мере затягивания в шкаф, провода жгутируются и укладываются в пластиковый короб.


Сеть в небольшом офисе с нуля (фотоотчет)

[^]
HelpIT
18.02.2018 - 22:53
Статус: Offline


Шутник

Регистрация: 21.07.11
Сообщений: 37
7. На стене уже красота – все провода аккуратно уложены в короб.


Сеть в небольшом офисе с нуля (фотоотчет)

[^]
HelpIT
18.02.2018 - 22:54
Статус: Offline


Шутник

Регистрация: 21.07.11
Сообщений: 37

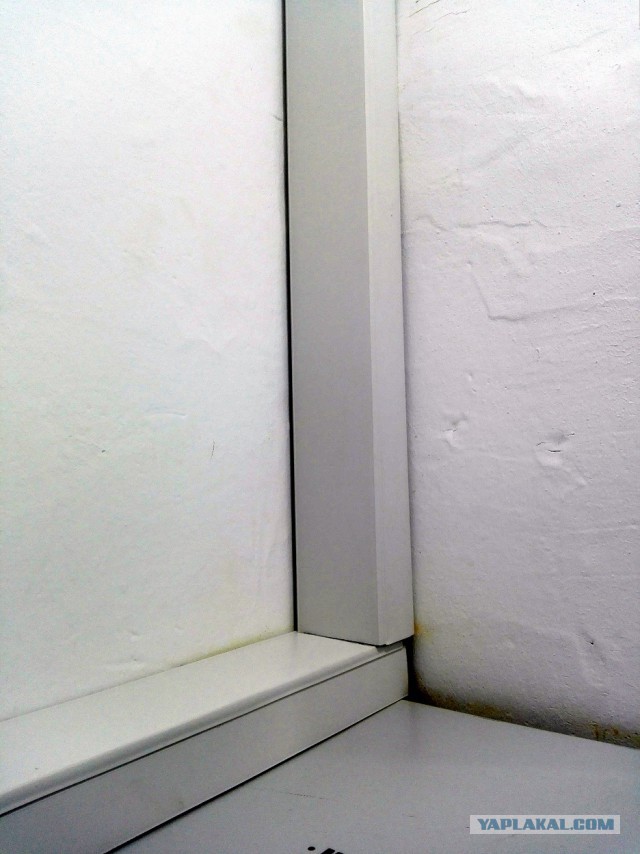

8. Короб можно закрывать.


Сеть в небольшом офисе с нуля (фотоотчет)

[^]
HelpIT
18.02.2018 - 22:55
Статус: Offline


Шутник

Регистрация: 21.07.11
Сообщений: 37

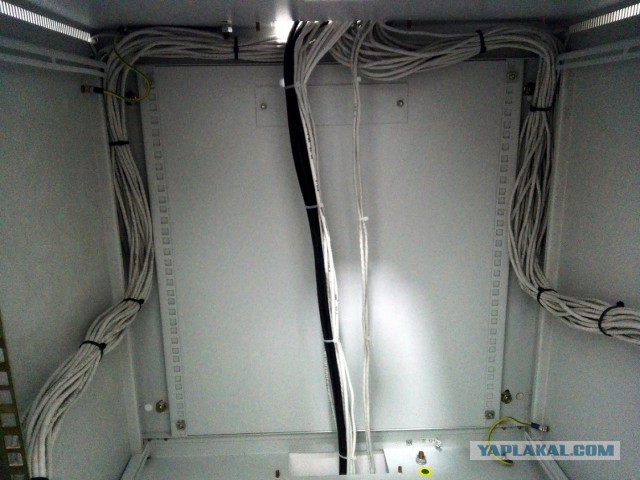

9. В шкафу картинка тоже симпатичная –телефония налево, направо сеть, вниз домофон.


Сеть в небольшом офисе с нуля (фотоотчет)

[^]
HelpIT
18.02.2018 - 22:56
Статус: Offline


Шутник

Регистрация: 21.07.11
Сообщений: 37

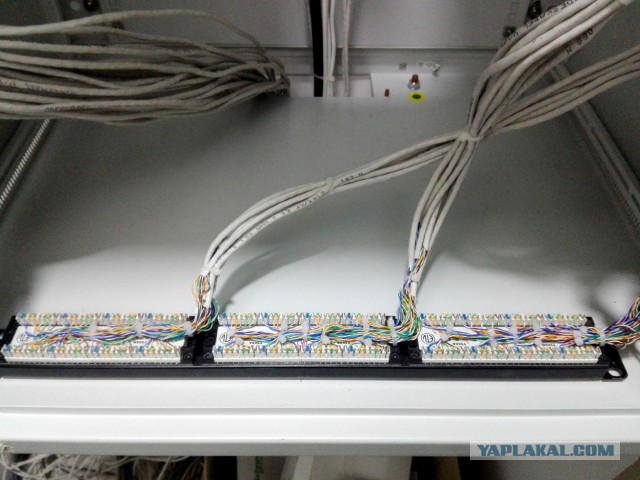

10. Следующий этап – кроссирование патч-панелей. Начинаю с телефонных проводов.


Сеть в небольшом офисе с нуля (фотоотчет)

[^]
HelpIT
18.02.2018 - 22:57
Статус: Offline


Шутник

Регистрация: 21.07.11
Сообщений: 37
11. Телефонная патч-панель на своём месте. Обязательно наличие кабель-органайзеров.


Сеть в небольшом офисе с нуля (фотоотчет)

[^]
HelpIT
18.02.2018 - 22:57
Статус: Offline


Шутник

Регистрация: 21.07.11
Сообщений: 37

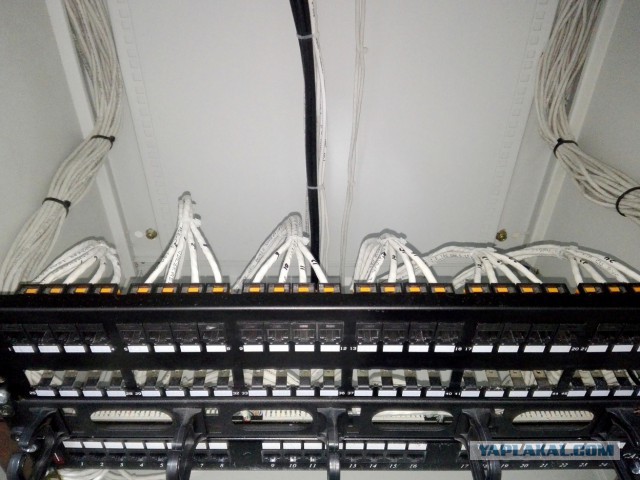

12. Кроссирую сетевую патч-панель, устанавливаю на своё место.


Сеть в небольшом офисе с нуля (фотоотчет)

[^]
HelpIT
18.02.2018 - 22:58
Статус: Offline


Шутник

Регистрация: 21.07.11
Сообщений: 37

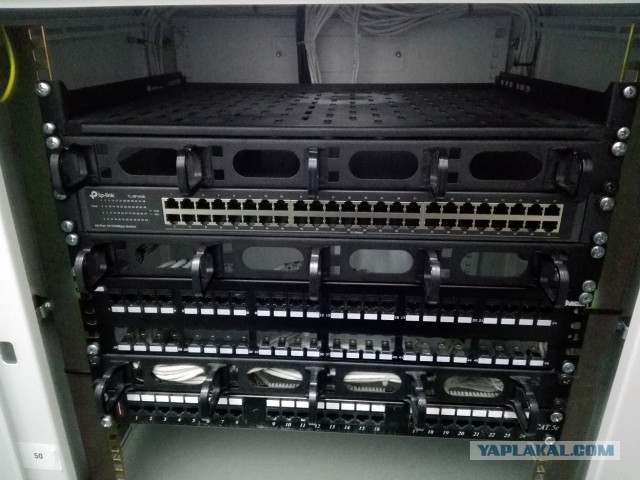

13. Навешиваю сетевой коммутатор и полку для АТС. Монтажные работы закончены.


Сеть в небольшом офисе с нуля (фотоотчет)

[^]
HelpIT
18.02.2018 - 22:58
Статус: Offline


Шутник

Регистрация: 21.07.11
Сообщений: 37

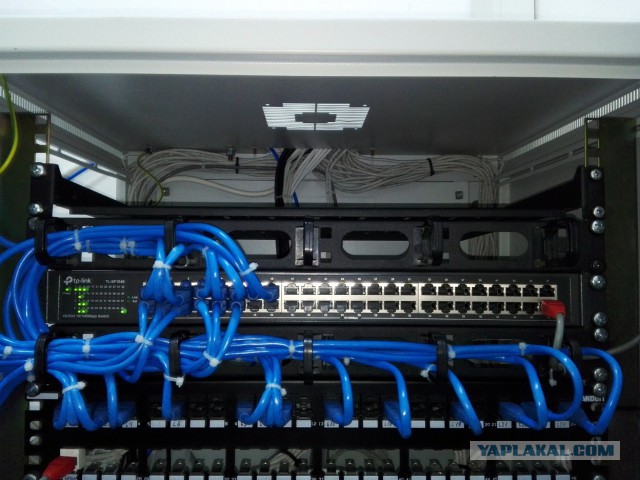

14. Настроен и установлен в шкаф интернет-шлюз, по офису раскинуты Wi-Fi точки доступа. Начинается самая нелюбимая мною часть работы – расселение юзеров. Никогда не получалось красиво уложить патч-корды, как на картинках в ваших интернетах rulez.gif


Сеть в небольшом офисе с нуля (фотоотчет)

[^]
HelpIT
18.02.2018 - 22:59
Статус: Offline


Шутник

Регистрация: 21.07.11
Сообщений: 37

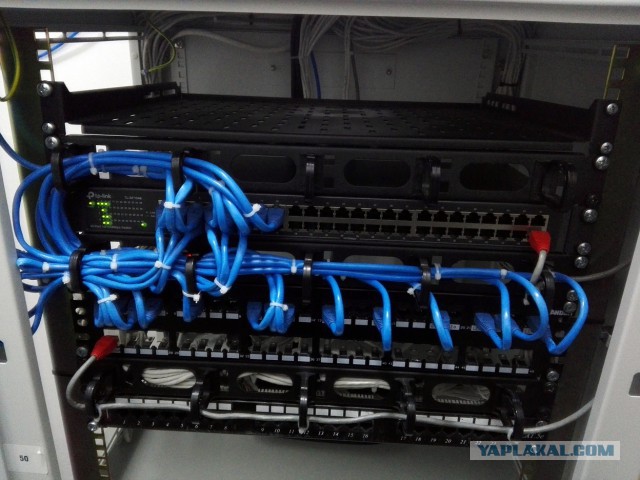

15. С другого ракурса.


Сеть в небольшом офисе с нуля (фотоотчет)

[^]
HelpIT
18.02.2018 - 23:00
Статус: Offline


Шутник

Регистрация: 21.07.11
Сообщений: 37
16. Финальная стадия – впихнуть АТС и развести телефоны по нужным рабочим местам.


Никогда не забывайте маркировать патч-панели и провода! Потом сами себе спасибо скажите или кто там придёт после вас…
У меня всё. Пинайте.


Сеть в небольшом офисе с нуля (фотоотчет)

[^]
23q
18.02.2018 - 23:00
47
Статус: Offline


Хохмач

Регистрация: 7.05.12
Сообщений: 687
паря, скажи только честно, ты считаешь оптимальным расположением wifi-точек, отталкиваясь от фразы "наличие Wi-Fi по всему зданию"??

Это сообщение отредактировал 23q - 18.02.2018 - 23:00

[^]
masterhud
18.02.2018 - 23:03
10
Статус: Offline


Ярила

Регистрация: 12.08.13
Сообщений: 2270
Цитата (HelpIT @ 18.02.2018 - 22:58)
Никогда не получалось красиво уложить патч-корды, как на картинках в ваших интернетах  rulez.gif

Да ладно )
Зы ну а так конечно зеленка
Зы зы сам сейчас ремонт делаю в квартире уже 150 метров витой пары раскидал , еще две комнаты и кухня остались , эт еще метров 150)

Это сообщение отредактировал masterhud - 18.02.2018 - 23:06

Сеть в небольшом офисе с нуля (фотоотчет)

[^]
zaebatov
18.02.2018 - 23:04
87
Статус: Offline


Лауреат золотой не дали

Регистрация: 4.03.16
Сообщений: 768
Кабельный тестер с тон. генератором и индуктивный щуп, для него, спасут, даже в случаях если монтажники не промаркировали провода!

[^]
Sadeid
18.02.2018 - 23:06
33
Статус: Offline


Ярила

Регистрация: 1.08.17
Сообщений: 2736
Перед розеткой то зачем провода стяжкой стягивать? А если розетку понадобится перекинуть?
Про расположение wi-fi точек без комментариев. Прохожие будут довольны...)

[^]
BavaR
18.02.2018 - 23:07
7
Статус: Offline


Шутник

Регистрация: 2.03.12
Сообщений: 65
Лично я рад за то, что есть такие люди, которые могут перевезти контору на новое место и создать для неё необходимую инфраструктуру! Я этим тоже занимаюсь, это моё хобби (кому нужно - пишите в личку). Петрушку тебе ТС!

[^]
badr555
18.02.2018 - 23:07
3
Статус: Offline


Шутник

Регистрация: 19.03.14
Сообщений: 26
Цитата (zaebatov @ 18.02.2018 - 23:04)
Кабельный тестер с тон. генератором и индуктивный щуп, для него, спасут, даже в случаях если монтажники не промаркировали провода!

Да спасут то спасут но от беготни они не избавят. Ведь то генератор надо переставлять после каждого обнаруженного конца.

[^]
makstex
18.02.2018 - 23:09
56
Статус: Offline


Весельчак

Регистрация: 18.11.08
Сообщений: 183
Аккуратно, но не совсем правильно в некоторых местах. Зачем ты жгутируешь патчкорды, если у тебя органайзеры? Стяжки надо откусывать под ноль, если делать как ты, то при просовывании руки в шкаф "на ощупь" очень много матерных слов слышно будет, так как они отлично режут кожу. Так же кто тебя так кроссировать патч панель учил, можно было же хотя бы в в тыртубе видео посмотреть. Ну и на данный момент стяжками "не модно" витуху стягивать, сейчас двусторонняя липучка в моде, она расположение проводников в кабеле не нарушает.

[^]
zaebatov
18.02.2018 - 23:10
5
Статус: Offline


Лауреат золотой не дали

Регистрация: 4.03.16
Сообщений: 768
Цитата (badr555 @ 18.02.2018 - 23:07)
Цитата (zaebatov @ 18.02.2018 - 23:04)
Кабельный тестер с тон. генератором и индуктивный щуп, для него, спасут, даже в случаях если монтажники не промаркировали провода!

Да спасут то спасут но от беготни они не избавят. Ведь то генератор надо переставлять после каждого обнаруженного конца.

зато не придется втыкать вторую половину тестера на каждый провод, засунул щуп в пучок и быстро нашел нужный...

[^]
HelpIT
18.02.2018 - 23:10
7
Статус: Offline


Шутник

Регистрация: 21.07.11
Сообщений: 37
Расположение точек доступа Wi-Fi было выбрано исходя из реального использования юзерами. Именно в этих углах сидят клиенты на беспроводной сети.

[^]
