Обзор трёх моделей револьверов необычной конструкции

50 фото via

Необычные револьверы мира

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
KROVLJ
18.02.2018 - 18:12
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32095

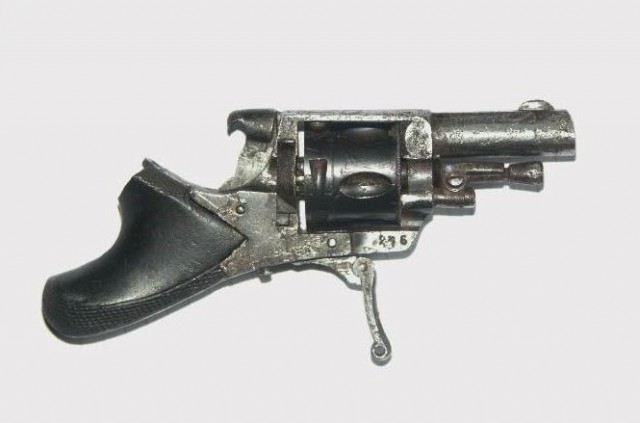

На страницах оружейной литературы и каталогов антикварных оружейных салонов иногда встречаются фотографии довольно необычного револьвера. Его рукоятка направлена не вниз, как у обычного короткоствольного оружия, а скорее назад. Причем тыльная сторона рукоятки раздвоена и по очертаниям напоминает хвост рыбы.

В описании лотов к этому оружию нередко присутствуют расплывчатые формулировки: French Velo-Dog with Folding Trigger (французский револьвер Велодог со складным спусковым крючком) или French or Belgian Unknown Revolver (неизвестный французский или бельгийский револьвер).

Попробуем разобраться в происхождении этого оружия.

Необычные револьверы мира

[^]
KROVLJ
18.02.2018 - 18:13
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32095
Форма рукоятки этого револьвера действительно очень необычная. В 19-20 веке револьверов или пистолетов с подобной формой рукоятки, пожалуй, не было.

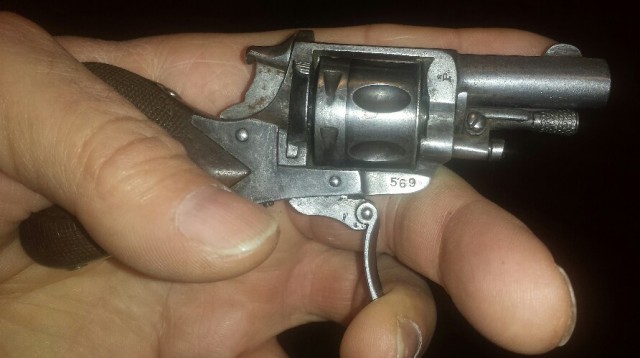

Несмотря на то, что рукоятка револьвера имеет довольно необычную форму, она довольно удобно ложиться в ладонь. При этом изгиб задней части рукоятки упирается в ладонь между большим и указательным пальцем. Возможно такое положение оружия в руке кому-то покажется даже более удобным, чем удержание обычной рукоятки маленького револьвера.

Это сообщение отредактировал KROVLJ - 18.02.2018 - 18:13

Необычные револьверы мира

[^]
KROVLJ
18.02.2018 - 18:14
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32095
Ударно-спусковой механизм револьвера двойного действия с открытым курком. Боевая пружина V-образной формы. Из-за особенностей конструкции рукоятки, боевая пружина размещена в рамке под иным углом, чем в обычных револьверах. Изгиб боевой пружины упирается в выступ нижнего луча хвостовой части рамки. Револьвер не имеет спусковой скобы. Спусковой крючок складной, в походном положении прижимается к рамке, что улучшает компактность и облегчает скрытое ношение оружия. Конец спускового крючка загнут в виде кольца.

Заряжание оружия производится после открывания дверцы, установленной с правой стороны рамки. Дверцу подпирает пружина, размещенная в рамке.

Это сообщение отредактировал KROVLJ - 18.02.2018 - 18:14

Необычные револьверы мира

[^]
KROVLJ
18.02.2018 - 18:15
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32095
Барабан револьвера, представленного на фото, имеет 6 камор. Экстрактирование стрелянных гильз из камор барабана поочередное. Для экстракции используется шомпол-экстрактор, размещенный в оси барабана. Основание шомпола-экстрактора шарнирно закреплено в передней части рамки с помощью винта. Общая длина револьвера 123 мм, высота 57 мм, длина ствола 35 мм, вес оружия 140 гр.

Необычные револьверы мира

[^]
KROVLJ
18.02.2018 - 18:16
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32095
Ствол револьвера цилиндрический с площадкой в верхней части. В качестве прицельных приспособлений револьвер имеет только полукруглую мушку, которая установлена на площадке в верхней части ствола. Целик в оружии не предусмотрен. Рукоятка изготовлена из древесины и крепится к нижнему и верхнему лучам хвостовой части рамки с помощью винтов.

Необычные револьверы мира

[^]
KROVLJ
18.02.2018 - 18:16
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32095
Барабан револьвера имеет характерные продольные проточки овальной формы, сделанные для облегчения его веса. В задней части барабана проточены канавки конической формы для механизма фиксации барабана. Серийный номер оружия №5406 размещен на правой стороне рамки над спусковым крючком. На левой стороне рамки нанесено клеймо в виде букв «EF». Кроме того на деталях оружия имеются приемные клейма в виде буквы «R» под короной и буквы «S» под звездой.

Необычные револьверы мира

[^]
KROVLJ
18.02.2018 - 18:17
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32095
Анализ особенностей конструкции оружия и его маркировки позволяет сделать вывод о том, что данное оружие является бельгийским револьвером "Клик-Клак" («Clic-Clac»), изготовленным Эмилем Фрэйпонтом. Fraipont Emile — мелкий оружейный производитель, который упоминается в списках Льежских оружейников с 1903 по 1927 год. Его товарный знак представляет собой орла с распростертыми крыльями, который держит в когтях винтовку. Под орлом между изгибами ленты с текстом «TRADE MARK» изображены буквы «E. F.» — инициалы оружейника. Интересно, что несмотря на то, что даже на его фирменных бланках в нижней части углового штампа был изображен револьвер "Clic Clac", специалисты утверждают, что Фрэйпонт Эмиль так и не зарегистрировал патент на это оружие.

Необычные револьверы мира

[^]
KROVLJ
18.02.2018 - 18:17
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32095
Название «Clic Clac» револьвер получил благодаря надписи, которую наносили на верхнюю часть рамки. Особенности конструкции оружия, такие как наличие складного спускового крючка, отсутствие третьего винта в рамке (оси стопора спускового крючка) позволяет отнести это оружие к револьверам Velodog (Велодог).

Необычные револьверы мира

[^]
KROVLJ
18.02.2018 - 18:18
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32095
В знаменитом каталоге «Альфа» (Alfa Waffenkatalog 1911), в котором описывались практически все модели стрелкового оружия, предлагавшиеся на рынке гражданского оружия в 1911 году, револьвер "Clic Clac" так же упоминается. Причем маркировка «CLIC CLAC» на рисунке, по какой-то причине, нанесена на правой стороне ствола револьвера. Составитель каталога Адольф Франк указывает, что револьверы могут быть представлены покупателю с различным оформлением: вороненые, никелированные и даже с предохранителем. Стоимость револьверов "CLIC CLAC", в зависимости от варианта исполнения, согласно каталога, варьируется от 18 до 18,6 марок.

Необычные револьверы мира

[^]
KROVLJ
18.02.2018 - 18:18
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32095
Почти все револьверы «Clic-Clac» Эмиля Фрэйпоннта с рукояткой в виде хвоста рыбы (Fraipont Emile revolver «Clic-Clac» or «fish tail») предназначены для стрельбы патронами центрального воспламенения калибра .320. На правой стороне рамки некоторых револьверов, вместо серийного номера указан калибр: «CAL 320». Этот же калибр указан и в каталоге «Альфа». Некоторые исследователи утверждают, что оружие изготавливалось и под патроны кольцевого воспламенения калибра .22 Short.

Необычные револьверы мира

[^]
KROVLJ
18.02.2018 - 18:19
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32095
Не на всех велодогах «Clic Clac» нанесена однотипная маркировка. Помимо клейма "E.F.", на оружии встречается клеймо «E.F. Bté». Справа на рамке иногда указан калибр, иногда серийный номер. Оружие может незначительно отличаться по внешнему виду. Например форма наконечника шомпола-экстрактора может быть конической или округлой. Различны могут быть формы спицы курка. Даже форма продольных проточек камор барабана иногда отличается.

Необычные револьверы мира

[^]
KROVLJ
18.02.2018 - 18:19
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32095
Барабаны револьверов Fraipont Emile revolver «Clic Clac» могут быть шести или пятизарядными. На многих револьверах маркировка в виде текста "Clic Clac" в верхней части рамки отсутствует.

Необычные револьверы мира

[^]
KROVLJ
18.02.2018 - 18:20
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32095
Кроме того встречаются револьверы, на левой стороне рамки которых имеется клеймо в виде букв «ALC». Все это порождает различные домыслы и сомнения при идентификации оружия.

Необычные револьверы мира

[^]
KROVLJ
18.02.2018 - 18:20
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32095
На самом деле никаких особых противоречий в маркировке нет. Клеймо «ALC» наносилось на оружие фирмы «LIEGEOIS, Auguste and Co». В 1903 году, т.е. в начале своей карьеры, Эмиль Фрэйпонт приобрел эту компанию. И первые револьверы "Clic Clac" с рукояткой в виде хвоста рыбы, оружейник выпускал именно с маркировкой фирмы "LIEGEOIS, Auguste and Co".

Необычные револьверы мира

[^]
KROVLJ
18.02.2018 - 18:21
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32095
Эти ранние револьверы имеют низкие серийные номера. Кроме того рамка револьверов "Clic Clac" Эмиля Фрэйпонта раннего периода выпуска немного отличается от более позднего оружия.

Необычные револьверы мира

[^]
KROVLJ
18.02.2018 - 18:21
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32095
У ранних револьверов перед осью спускового крючка на рамке видна «ступенька» — уменьшение толщины рамки. Перепад толщины рамки так же виден у оси барабана.

Необычные револьверы мира

[^]
KROVLJ
18.02.2018 - 18:22
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32095
Именно на ранних револьверах в верхней части рамки наносили маркировку «CLIC — CLAC», после чего за оружием закрепилось это название, даже если оно и не было указано на рамке револьвера.

Необычные револьверы мира

[^]
KROVLJ
18.02.2018 - 18:22
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32095

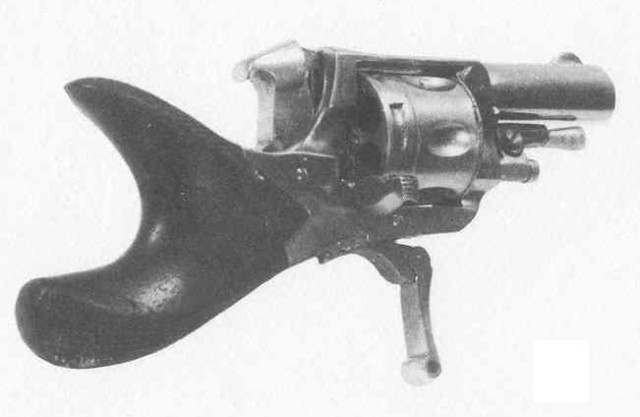

В одной из книг про европейское оружие приведена фотография револьвера, который имеет черную рукоятку и вороненные рамку и ствол. Судя по фото, спусковой крючок, курок, дверца барабана и шомпол экстрактора с основанием позолоченные. Возможно это последствия более поздней модернизации оружия, так как в каталоге «Альфа» такой вариант оформления револьвера не описан. Однако можно предположить, что по индивидуальному заказу на оружейной фабрике Fraipont Emile, изготавливали револьверы и с нестандартным оформлением.

Необычные револьверы мира

[^]
KROVLJ
18.02.2018 - 18:22
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32095
В конце 19 — начале 20 века многочисленные крупные и мелкие оружейники Европы наводнили рынок пистолетами и револьверами различных конструкций. Конкуренция в этот период времени на рынке гражданского оружия была очень жесткая. Производители предпринимали различные шаги, чтобы выделиться и завоевать внимание покупателей. Применение Эмилем Фрэйпонтом рукоятки, напоминающей хвост рыбы, это безусловно попытка сделать свое оружие необычным и узнаваемым.

Необычные револьверы мира

[^]
KROVLJ
18.02.2018 - 18:23
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32095
Неизвестно сколько было изготовлено револьверов Fraipont Emile revolver «Clic Clac». Если ориентироваться на серийные номера, то возможно чуть более 5000 штук. Однако судя по тому, сколько таких револьверов встречается на антикварных аукционах в настоящее время, их количество может быть значительно меньше. Коллекционная ценность револьверов "Clic Clac" довольно высока. Если цена на обычные велодоги находится в пределах от 200 до 700 долларов, то цена на Fraipont Emile revolver «Clic Clac» or «fish tail» находится в пределах от 800 до 1500 долларов, а может быть и выше.

Необычные револьверы мира

[^]
KROVLJ
18.02.2018 - 18:25
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32095
Следующим в нашем обзоре будет шпилечный револьвер — складной нож (Pin-Fire Knife Revolver)

Необычные револьверы мира

[^]
KROVLJ
18.02.2018 - 18:26
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32095
Объединение огнестрельного оружия с холодным, имеющим короткий клинок пожалуй самый распространенный вариант комбинированного оружия. Сочетание компактности, относительной дешевизны вместе с функциональностью привлекало потенциальных владельцев. Именно на это рассчитывали мастера оружейники, разрабатывая различные варианты ножей-пистолетов, кинжалов-пистолетов и стреляющих стилетов.



Необычные револьверы мира

[^]
KROVLJ
18.02.2018 - 18:27
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32095

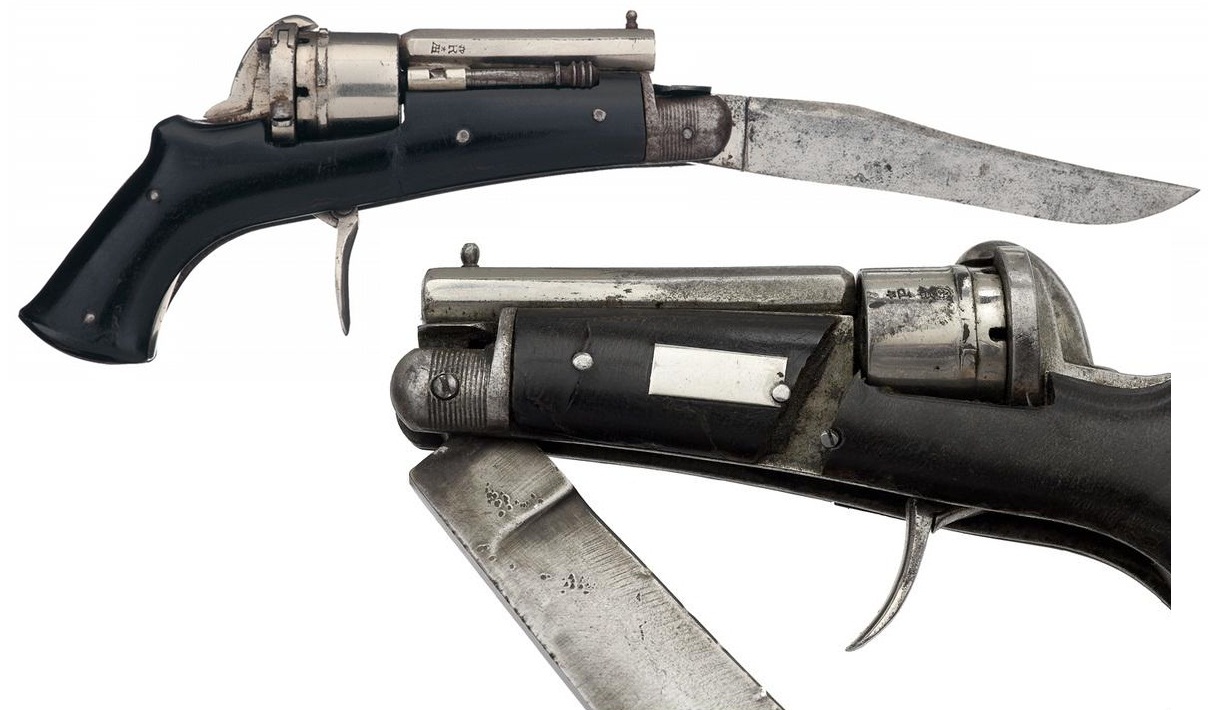

Шпилечный револьвер-нож (Pin-Fire Knife Revolver) состоит из рамки, ствола, барабана, ударно-спускового механизма и складного клинка. Рамка револьвера открытая, она является одновременно рукояткой складного ножа. Щечки рукоятки изготовлены из черного рога и крепятся к металлическим частям рамки с помощью заклепок и винтов.



Необычные револьверы мира

[^]
KROVLJ
18.02.2018 - 18:27
Статус: Offline


Тушили правильно, сгорело полностью!

Регистрация: 6.07.13
Сообщений: 32095
Общая длина шпилечного револьвера — ножа со сложенным клинком 140 мм. Ствол револьвера восьмигранный длиной 64 мм. На верхней грани ствола нанесена маркировка «EPROUVE» (проверено, испытано). У дульного среза в верхней части ствола установлена цилиндрическая мушка с шариком на конце.

Барабан револьвера цилиндрической формы без долов. На наружной поверхности барабана сделано кольцо с зубцами, которое служит для фиксации камор барабана напротив канала ствола. Барабан револьвера предназначен для размещения шести шпилечных (pinfire) патронов калибра 5,5 мм.
