Ручка из гильз Springfield 308
[
Версия для печати
]
Страницы:
(4)
[1]
2
3
...
Последняя »
[
ОТВЕТИТЬ
] [
НОВАЯ ТЕМА
]
BlackJack41
20.10.2017 - 12:03
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
333
Давненько меня не было в эфире..

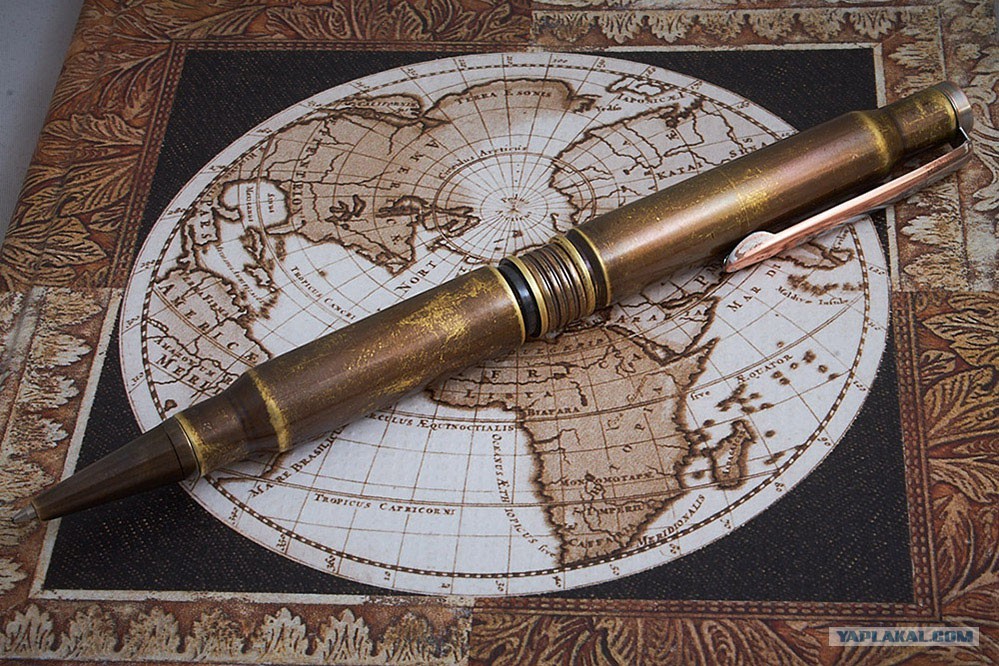

Сегодня покажу вам, как я делал вот такую ручку из гильз Springfield 308.
Будет много слайдов, прошу немного терпения..
[
^
]
Yap
[
показать
]
[
x
]
Продам слона
Регистрация: 10.12.04
Сообщений: 1488
[
^
]
BlackJack41
20.10.2017 - 12:04
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266

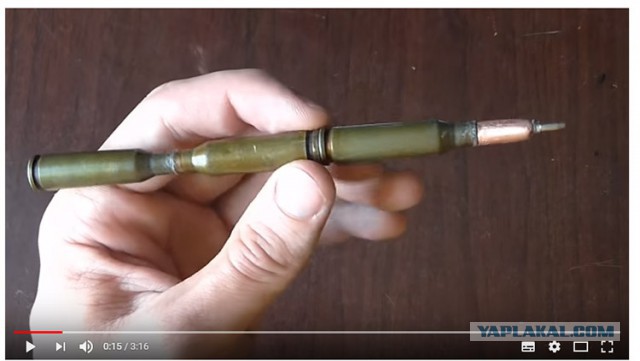

Много раз видел ручки из гильз, но большинство из них - откровенный трэш от школьников, которым кишит ютуб. Спора нет, это хорошо, когда молодежь применяет руки в нужном направлении. Но на выходе получается нечто подобное. =)
[
^
]
BlackJack41
20.10.2017 - 12:04
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Я решил пойти другим путем и не применять, например термоклей ))

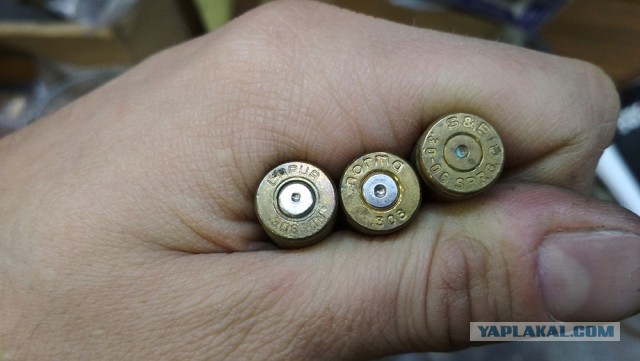

Итак, берем подходящие гильзы. У меня было 2 гильзы 308 и одна 3006, которая просто немного длиннее. Красивые латунные стреляные гильзы калибра 7,62.
[
^
]
BlackJack41
20.10.2017 - 12:05
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Прикидываем, как это будет смотреться в кучке. Здесь компоненты для изготовления одной из наших моделей ручек.
[
^
]
BlackJack41
20.10.2017 - 12:05
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Полируем латунь в токарном станке. Это проще и быстрее, чем вручную.
[
^
]
BlackJack41
20.10.2017 - 12:05
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Получается такая красивая блестяшка.. К сожалению, эта блестяшка быстро окислится на воздухе - покроется патиной.
[
^
]
BlackJack41
20.10.2017 - 12:05
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Заодно зачищаем наждачкой и проходимся немного полировальной пастой по другим компонентам. Клипса сделана из стали - это нужно, чтобы она пружинила при эксплуатации и не ломалась. Сталь покрыта методом гальваники тонким слоем меди.
[
^
]
BlackJack41
20.10.2017 - 12:06
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Сверлим гильзу. В тыльной части достаточно толстая латунь.
[
^
]
BlackJack41
20.10.2017 - 12:06
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266

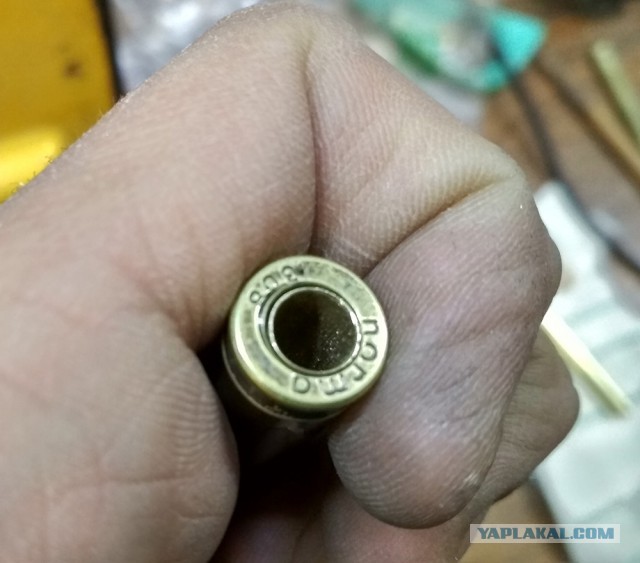

Это норма!. Норма калибра 7,62..
[
^
]
BlackJack41
20.10.2017 - 12:06
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266

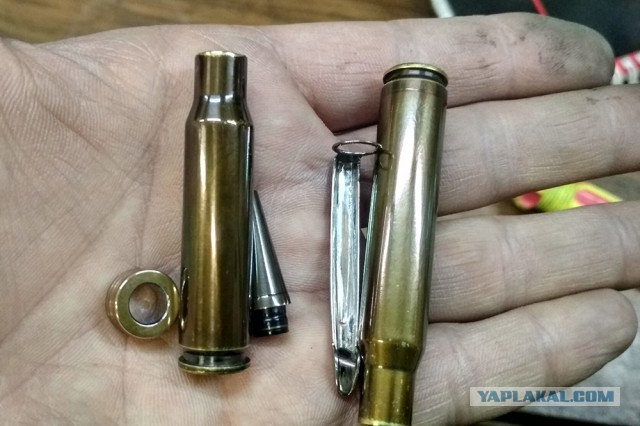

Контрольная примерка.. =) Ух, как все блястит..
[
^
]
BlackJack41
20.10.2017 - 12:06
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Чтобы добавить благородную патину на поверхность латуни есть много способов. Я выбрал не самый простой и пустился во все тяжкие.. Вкратце - медный купорос, сода и нашатырь. Провозившись пару часов получаем ядрено-синий раствор для чернения цветных металлов.
[
^
]
BlackJack41
20.10.2017 - 12:06
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
После купания в этой синьке получаем такую красоту.
[
^
]
BlackJack41
20.10.2017 - 12:07
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Чтобы закрепить компоненты ручки нужно выточить внутренние вставки в гильзы. Делать будем из березки родимой..
[
^
]
BlackJack41
20.10.2017 - 12:07
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266

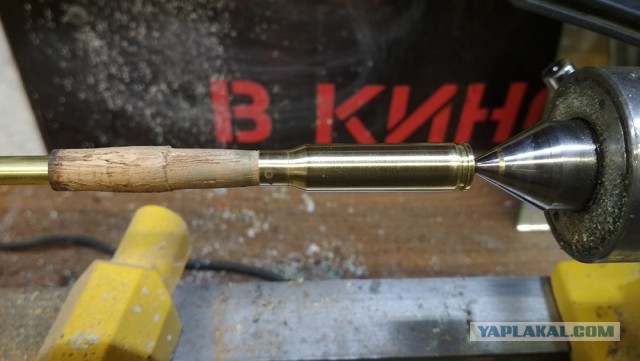

Обтачиваем в токарном станке. По фото не видно, но левая часть проходит со свистом, а правая - внатяг.
[
^
]
BlackJack41
20.10.2017 - 12:07
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266

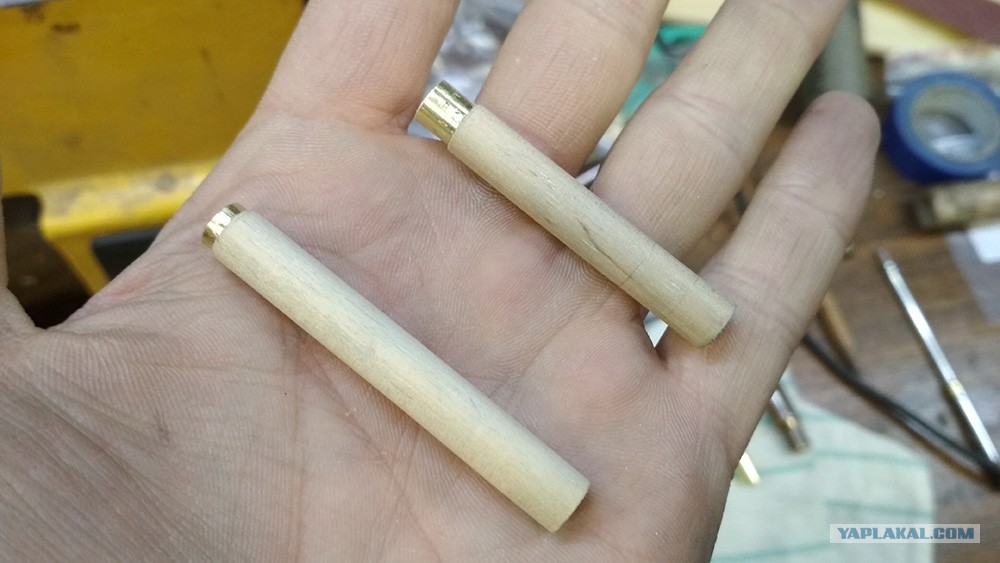

Всё это будет внутри гильз.
[
^
]
BlackJack41
20.10.2017 - 12:07
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Тут раньше пуля была..
[
^
]
BlackJack41
20.10.2017 - 12:08
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Вот так выглядит передняя часть. Пара капель суперклея надежно зафиксирует деревянную вставку внутри гильзы.
[
^
]
BlackJack41
20.10.2017 - 12:08
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
А вот так с другой стороны выглядит.
[
^
]
BlackJack41
20.10.2017 - 12:08
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Впрессовываем поворотный механизм, колпачок с клипсой. И собираем окончательно. =)
Кстати, именно вот так нужно разобрать ручку для замены стержня - просто стянуть верхнюю часть ручки.
[
^
]
BlackJack41
20.10.2017 - 12:08
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266

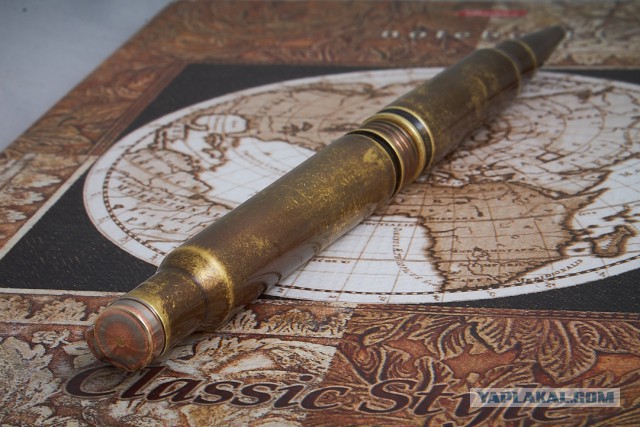

На выходе получаем вот такую новую модель ручки в нашей мастерской.
Аутентичная ручка из настоящих гильз.
Потрачено 7 часов..
[
^
]
BlackJack41
20.10.2017 - 12:09
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266

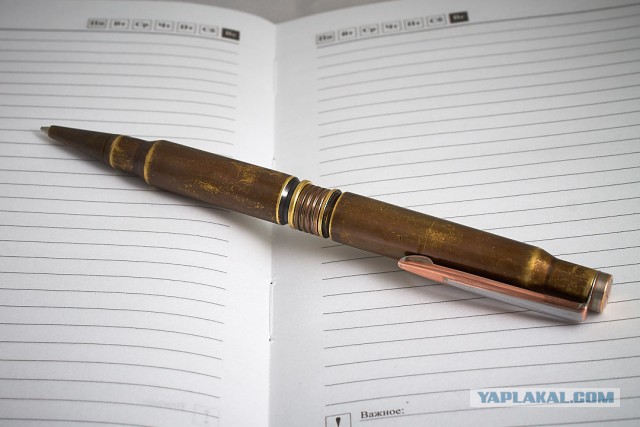

До стимпанка далеко, но немного постапокалипсиса есть..
[
^
]
BlackJack41
20.10.2017 - 12:09
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Клипса
[
^
]
BlackJack41
20.10.2017 - 12:09
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266

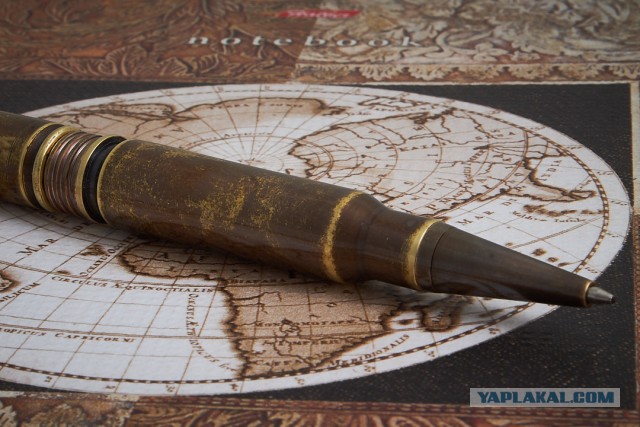

Передок
[
^
]
BlackJack41
20.10.2017 - 12:09
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Итог.
Подборка закончена.
[
^
]
Scandsv
20.10.2017 - 12:11
[
показать
]
24
Статус:
Offline
Шутник
Регистрация: 6.07.15
Сообщений: 91
Круто.
[
^
]
