Походная баня. Печь- камин. Лавочки, разборный каркас и тент.

Всем привет! Хочу поделиться с Вами своим новым увлечением.Надеюсь нас, любителей бани, станет больше. Хотел успеть всё сделать до Крещения, даже бензопилу Husqvarna прикупил перед Новым годом, но как- то звёзды не сошлись и процесс несколько затянулся.
Сегодня речь пойдёт о печурке. Покупать готовую не мой вариант так как люблю я делать всё своими силами, руками, мозгами в конце концов:) Хотя чего греха таить, была мысль купить готовую дверцу в LEROY MERLIN, приехал я туда, посмотрел на цены и уж точно решил- нужно делать самому.
Печка изготовлена из чернухи СТ3 4мм. Размеры 300/300/500 мм.

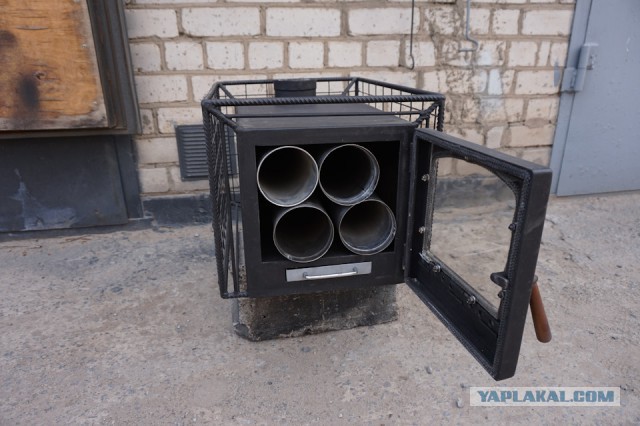

С боков и сзади сделана обрешётка под камушки. Печь покрашена термокраской. Трубу вытяжки распилил на 4 части для удобства транспортировки.

31 фото via

Походная баня

[^]
boxee
21.04.2017 - 10:59
Статус: Offline


Хохмач

Регистрация: 12.01.17
Сообщений: 628
Труба вытяжки титановая 1мм (просто была в наличии) опять же вес легче. Общая длина 2 метра.

Походная баня

[^]
boxee
21.04.2017 - 11:00
Статус: Offline


Хохмач

Регистрация: 12.01.17
Сообщений: 628
Для притвора двери в LEROY MERLIN купил термошнур с термоклеем. На него же посадил термостекло. Термостекло дорогое зараза 1000р :(

Походная баня

[^]
boxee
21.04.2017 - 11:00
Статус: Offline


Хохмач

Регистрация: 12.01.17
Сообщений: 628

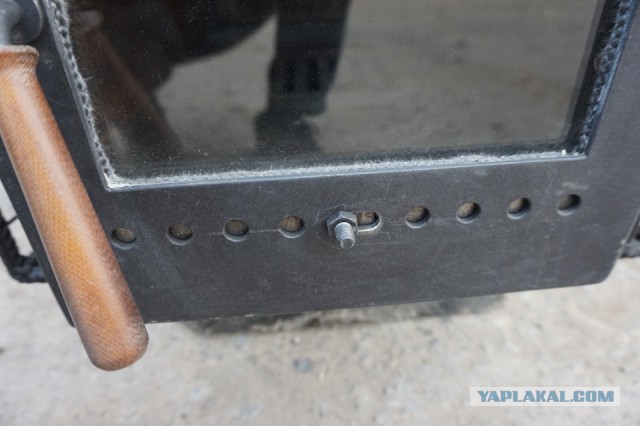

Поддув как видите элементарный, и кстати ручку из того же текстолита как на ручке дверцы, токарь пока ещё не выточил, но обязательно будет.

Походная баня

[^]
boxee
21.04.2017 - 11:00
Статус: Offline


Хохмач

Регистрация: 12.01.17
Сообщений: 628
Колосник изготовил из жаропрочной стали 15Х25Т 10мм. Прорези конечно же делал знакомый фрезеровщик. Затем при помощи переходных электродов ОЗЛ6 врезал данный кусок в днище. Снизу зольник. Как видим дно получилось двойное обеспечивающее термоподушку- незачем нам полы греть:)

Походная баня

[^]
boxee
21.04.2017 - 11:00
Статус: Offline


Хохмач

Регистрация: 12.01.17
Сообщений: 628

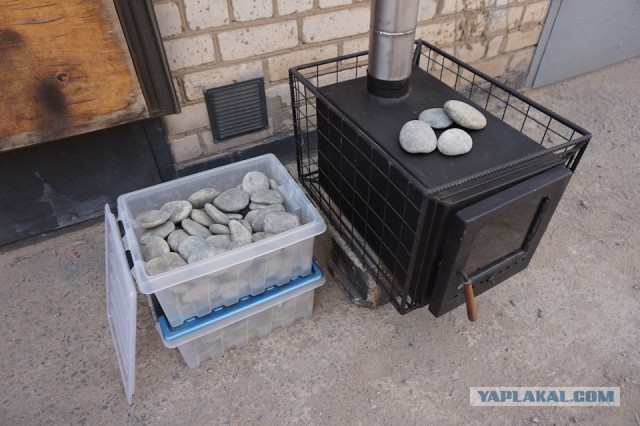

А теперь про камушки.
Кто- то может будет смеяться, но у нас в Волгограде их не найти, а может я плохо искал. Но как говорится не имей сто рублей, а имей сто друзей. Мой друг из Барнаула (проживающий сейчас в Волгограде) позвонил в Барнаул своему другу- обозначил проблему. Тот в свою очередь позвонил куда- то в Горный Алтай, там кто- то из друзей набрал 3 коробки камушков, затем их переправили в Барнаул и в Волгоград соответственно. Вот таков путь этих камушков:) Для пробной топки я их засыпать не стал.

Походная баня

[^]
boxee
21.04.2017 - 11:01
Статус: Offline


Хохмач

Регистрация: 12.01.17
Сообщений: 628

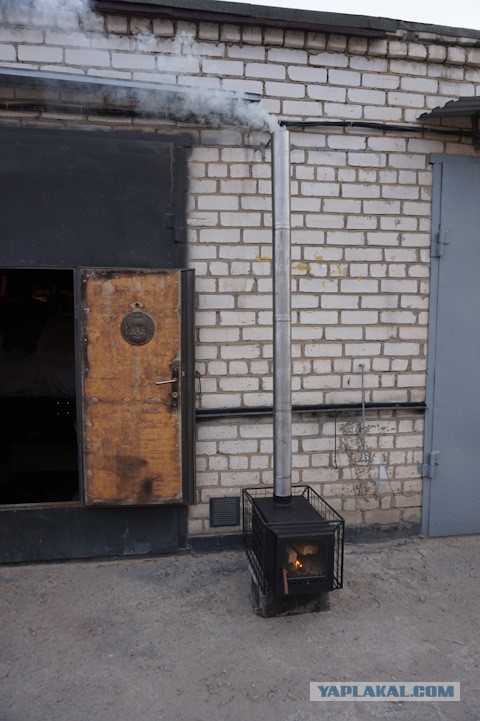

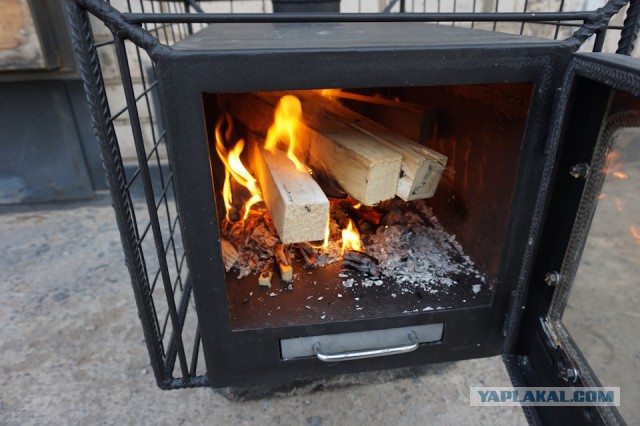

А теперь пробный запуск…

Походная баня

[^]
boxee
21.04.2017 - 11:01
Статус: Offline


Хохмач

Регистрация: 12.01.17
Сообщений: 628
8

Походная баня

[^]
boxee
21.04.2017 - 11:01
Статус: Offline


Хохмач

Регистрация: 12.01.17
Сообщений: 628
Скажу сразу в течении испытаний ничего не повело, краска не обгорела, никто не пострадал. Испытания прошли на "отлично".

Это сообщение отредактировал boxee - 21.04.2017 - 11:01

Походная баня

[^]
boxee
21.04.2017 - 11:02
Статус: Offline


Хохмач

Регистрация: 12.01.17
Сообщений: 628
Ну и чтоб не расходовать дрова впустую разогрел гречку из "Офицерского Сухпая" и пожарил яишенку:)

Походная баня

[^]
boxee
21.04.2017 - 11:02
Статус: Offline


Хохмач

Регистрация: 12.01.17
Сообщений: 628

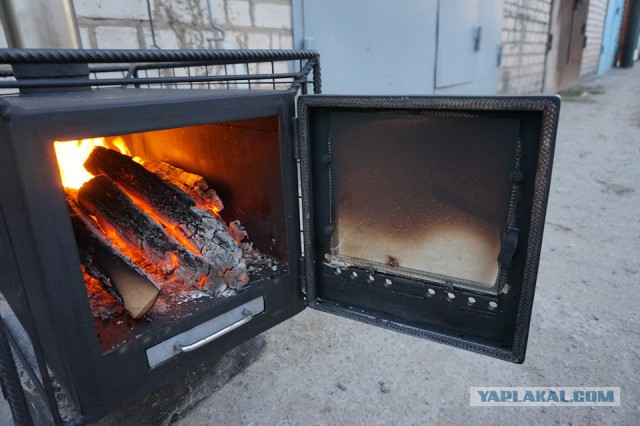

Всё же капля дёгтя в этой бочке присутствует. Как видим по фотке стекло-то закоптилось. Может кто знает как с ентим делом бороться? Впрочем, после остывания, вся копоть легко удалилась губкой для мытья посуды- жёсткой стороной.

Походная баня

[^]
boxee
21.04.2017 - 11:02
Статус: Offline


Хохмач

Регистрация: 12.01.17
Сообщений: 628
В LEROY MERLIN прикупил два уже клееных полотна 1200/300/20 и брусков 40/20.

Походная баня

[^]
boxee
21.04.2017 - 11:03
Статус: Offline


Хохмач

Регистрация: 12.01.17
Сообщений: 628
Использовал вот такие инструменты.

Походная баня

[^]
boxee
21.04.2017 - 11:03
Статус: Offline


Хохмач

Регистрация: 12.01.17
Сообщений: 628

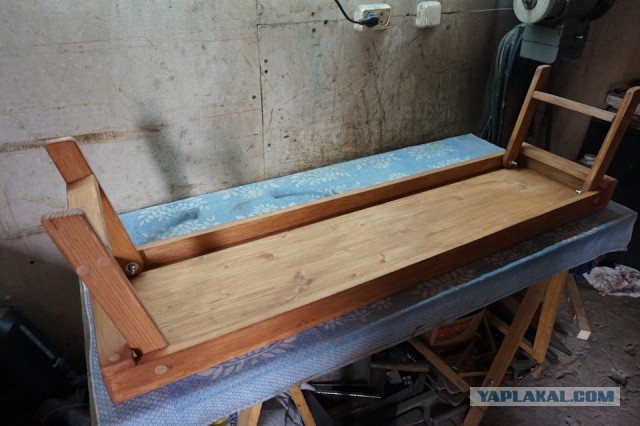

Бруски напилил по размерам. Ножки 300 мм. Собирал без клея на мебельные винты с декоративными заглушками.

Походная баня

[^]
boxee
21.04.2017 - 11:03
Статус: Offline


Хохмач

Регистрация: 12.01.17
Сообщений: 628
Болт- ось М8 заглубил впотай и просверлил отверстие под заглушку. Гайки использовал с фиксатором резьбы.

Походная баня

[^]
boxee
21.04.2017 - 11:03
Статус: Offline


Хохмач

Регистрация: 12.01.17
Сообщений: 628
После сборки промазал вот такой штукой. На восковой основе, цвет вишня, не воняет.

Походная баня

[^]
boxee
21.04.2017 - 11:03
Статус: Offline


Хохмач

Регистрация: 12.01.17
Сообщений: 628

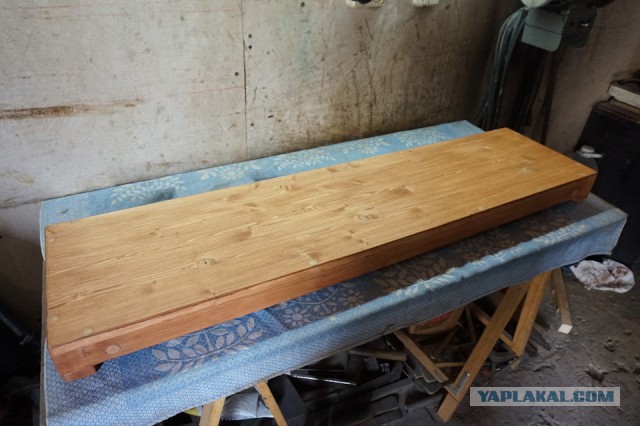

Получилась вот такая красота. Два человека свободно умещаются, при желании можно и третьего запихнуть=)

Походная баня

[^]
boxee
21.04.2017 - 11:04
Статус: Offline


Хохмач

Регистрация: 12.01.17
Сообщений: 628
Теперь про каркас. Трубки взял от умершего китайского шатра, переварил под свои размеры.

Набросок, может кому пригодится.

Походная баня

[^]
boxee
21.04.2017 - 11:04
Статус: Offline


Хохмач

Регистрация: 12.01.17
Сообщений: 628

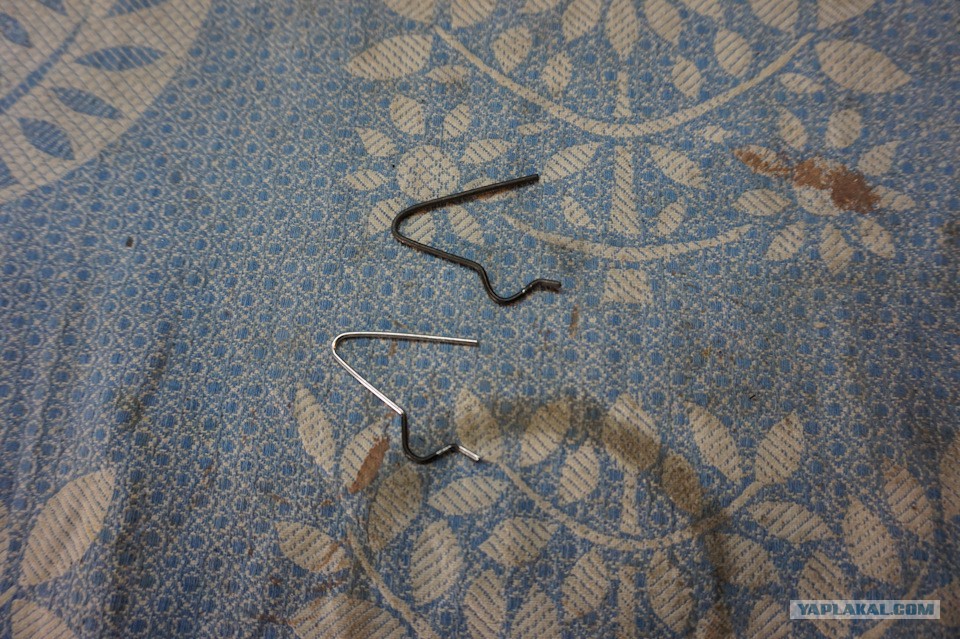

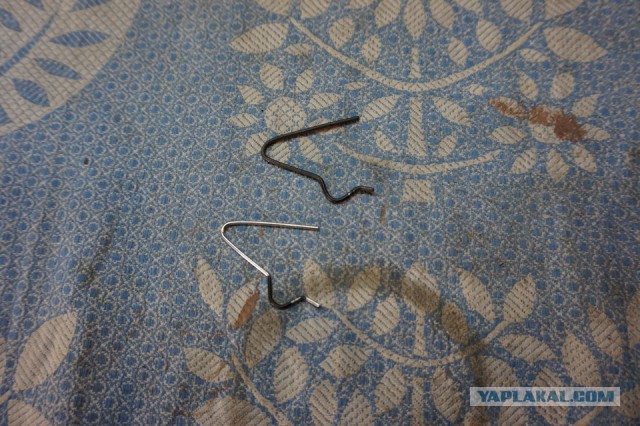

Крепёж трубок выполнен на вот таких защёлках, которых впрочем не хватило. На фотке беленькая это оригинал, а чёрную я изготовил сам. Расскажу как: купил в автомагазине пружину с подходящим сечением проволоки; отжёг в термичке; нагнул защёлок; вновь закалил.

Походная баня

[^]
boxee
21.04.2017 - 11:04
Статус: Offline


Хохмач

Регистрация: 12.01.17
Сообщений: 628

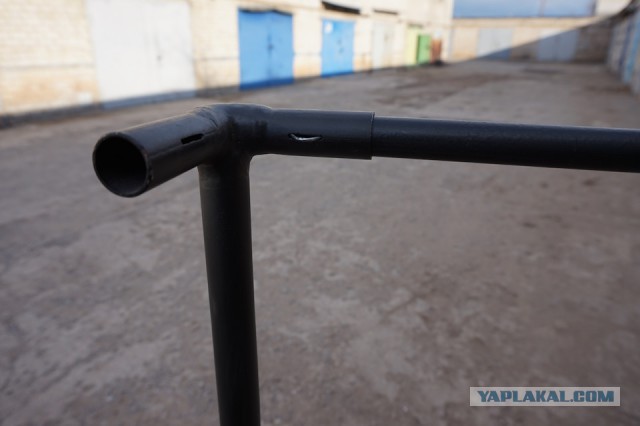

Потом в трубках сделал прорези под них.

Походная баня

[^]
boxee
21.04.2017 - 11:04
Статус: Offline


Хохмач

Регистрация: 12.01.17
Сообщений: 628

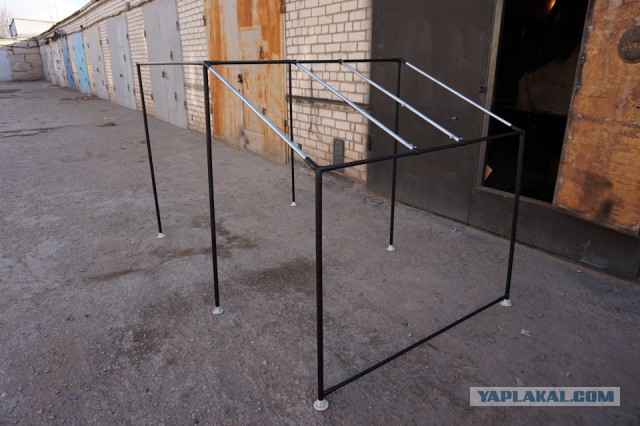

Начинаю собирать каркас.

Походная баня

[^]
boxee
21.04.2017 - 11:05
Статус: Offline


Хохмач

Регистрация: 12.01.17
Сообщений: 628
Собирается в одного очень легко и быстро.

Походная баня

[^]
boxee
21.04.2017 - 11:05
Статус: Offline


Хохмач

Регистрация: 12.01.17
Сообщений: 628
Под трубу крепится аллюмишка.

Походная баня

[^]
boxee
21.04.2017 - 11:05
Статус: Offline


Хохмач

Регистрация: 12.01.17
Сообщений: 628
Далее крепим базальтовый утеплитель. Крепится на липучки.

Походная баня

[^]
boxee
21.04.2017 - 11:05
Статус: Offline


Хохмач

Регистрация: 12.01.17
Сообщений: 628
Ну вот дошло время и до тента. Тент трёхслойный. Оксфорд 600, синтепон, тафета. Шил всё сам, подгонял под каркас. Получилось=)

Крепится на вот такие скобки с резинкой.
