Пару дней назад проведал "Арктику" пр. 22220 на Балтийском заводе, которая сейчас в самой активной стадии строительства - идёт насыщение её разнообразным оборудованием, паропроводами, системами жизнеобеспечения, палубными устройствами. Как вы помните, если в июне 2016-го это был просто корпус, спущенный со стапеля - то сейчас полностью сформирована надстройка и развёрстаны на отсеки внутренние объёмы.
Давайте посмотрим, как выглядит сейчас атомный ледокол и что там происходит.

38 фото via

Вторая "Арктика" обретает контуры

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Бредолог
17.03.2017 - 15:48
Статус: Offline


В Питере — пить

Регистрация: 15.06.15
Сообщений: 20486
2. Вид спереди.

Вторая "Арктика" обретает контуры

[^]
Бредолог
17.03.2017 - 15:48
Статус: Offline


В Питере — пить

Регистрация: 15.06.15
Сообщений: 20486
3. Ледокол стоит уже на чистой воде, в этом году лёд рано ушёл.

Вторая "Арктика" обретает контуры

[^]
Бредолог
17.03.2017 - 15:48
Статус: Offline


В Питере — пить

Регистрация: 15.06.15
Сообщений: 20486
4. Надстройка высокая и большая, но более короткая, чем у старших братьев проекта 10520. Я спросил, а какова будет высота в итоге? Сказали - 52 метра по мачте, т.е. Морской канал пройдёт "только-только". Но поскольку он двухосадочный, то будет ещё запас, пара метров.

Вторая "Арктика" обретает контуры

[^]
Бредолог
17.03.2017 - 15:49
Статус: Offline


В Питере — пить

Регистрация: 15.06.15
Сообщений: 20486
5. Носовая часть.


Вторая "Арктика" обретает контуры

[^]
Бредолог
17.03.2017 - 15:49
Статус: Offline


В Питере — пить

Регистрация: 15.06.15
Сообщений: 20486
6. ...и корма.

Вторая "Арктика" обретает контуры

[^]
Бредолог
17.03.2017 - 15:49
Статус: Offline


В Питере — пить

Регистрация: 15.06.15
Сообщений: 20486
7. Вид со стороны кормы. Длина ледокола - 173 м, что на 25 м длиннее предыдущего проекта 10520.

Вторая "Арктика" обретает контуры

[^]
Бредолог
17.03.2017 - 15:49
Статус: Offline


В Питере — пить

Регистрация: 15.06.15
Сообщений: 20486
8. Я застал самый пик работ по насыщению оборудованием. Его тут подвозят постоянно, самое разное. За тот час, который я провёл близ ледокола, туда успели поднять два крупных девайса для монтажа. Так что напряжённость работ высокая.

Вторая "Арктика" обретает контуры

[^]
Бредолог
17.03.2017 - 15:50
Статус: Offline


В Питере — пить

Регистрация: 15.06.15
Сообщений: 20486
9. Оборудования очень много, корабль большой. Это, видимо, устройство для взятия ведомых судов "на ус", штатно стоит на корме.

Вторая "Арктика" обретает контуры

[^]
Бредолог
17.03.2017 - 15:50
Статус: Offline


В Питере — пить

Регистрация: 15.06.15
Сообщений: 20486
10. А это более простая лебёдка.

Вторая "Арктика" обретает контуры

[^]
Бредолог
17.03.2017 - 15:50
Статус: Offline


В Питере — пить

Регистрация: 15.06.15
Сообщений: 20486

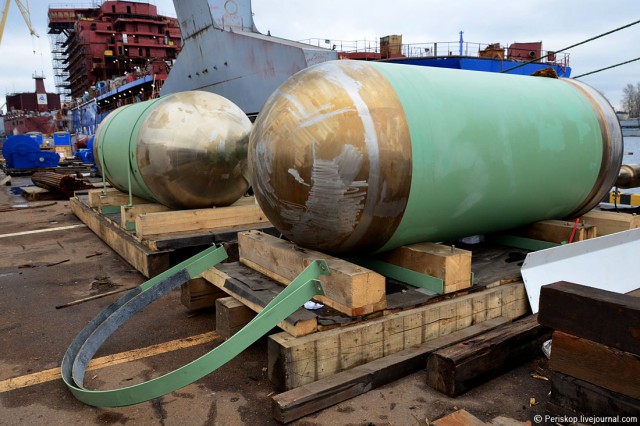

11. Танки для различных жидкостей - масло и проч. Монтируются в трюме.

Вторая "Арктика" обретает контуры

[^]
Бредолог
17.03.2017 - 15:50
Статус: Offline


В Питере — пить

Регистрация: 15.06.15
Сообщений: 20486

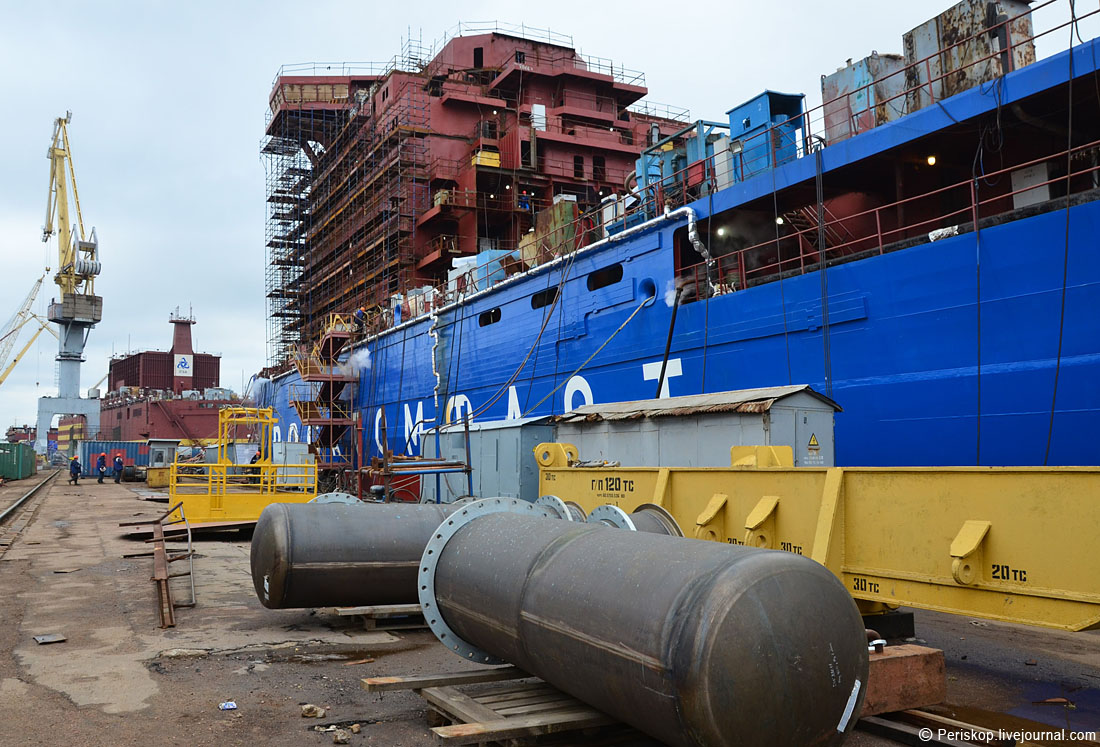

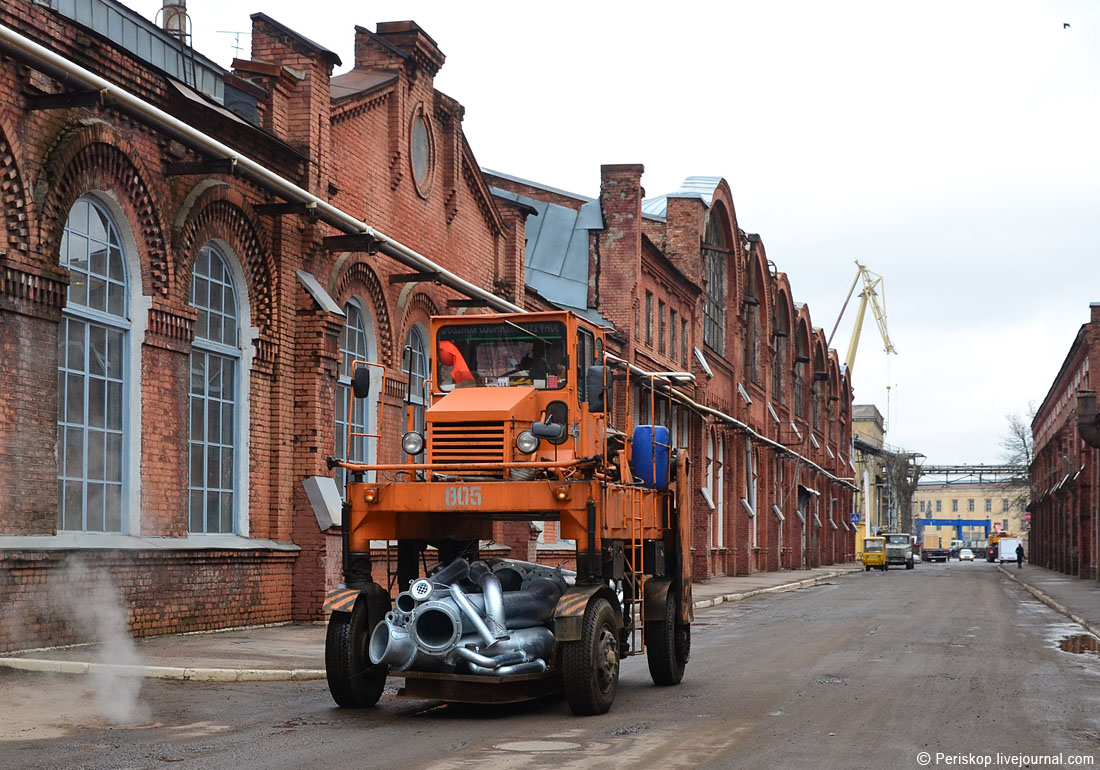

12. А вот заводской челнок везёт фланцы. Его я увидел, когда пошёл обратно - он как раз ехал к "Арктике".

Вторая "Арктика" обретает контуры

[^]
Бредолог
17.03.2017 - 15:51
Статус: Offline


В Питере — пить

Регистрация: 15.06.15
Сообщений: 20486
13. Идёт монтаж и реакторного оборудования. Всё одновременно.

Вторая "Арктика" обретает контуры

[^]
Бредолог
17.03.2017 - 15:51
Статус: Offline


В Питере — пить

Регистрация: 15.06.15
Сообщений: 20486

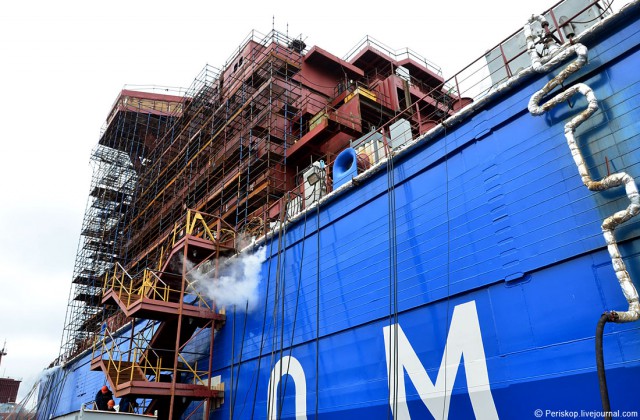

14. Обратите внимание, что по всей длине смонтированы временные воздуховоды - так как пока штатная система вентиляции отсутствует, воздух во внутренние помещения надо нагнетать принудительно.

Вторая "Арктика" обретает контуры

[^]
Бредолог
17.03.2017 - 15:51
Статус: Offline


В Питере — пить

Регистрация: 15.06.15
Сообщений: 20486

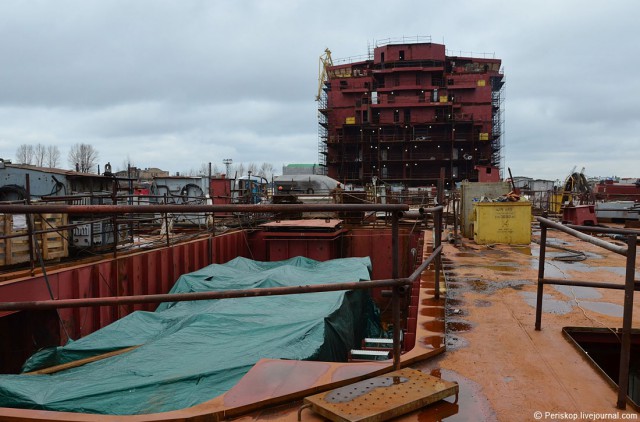

15. Вид на надстройку сзади.


Вторая "Арктика" обретает контуры

[^]
Бредолог
17.03.2017 - 15:51
Статус: Offline


В Питере — пить

Регистрация: 15.06.15
Сообщений: 20486
16. Пора подниматься на борт.

Вторая "Арктика" обретает контуры

[^]
Бредолог
17.03.2017 - 15:52
Статус: Offline


В Питере — пить

Регистрация: 15.06.15
Сообщений: 20486

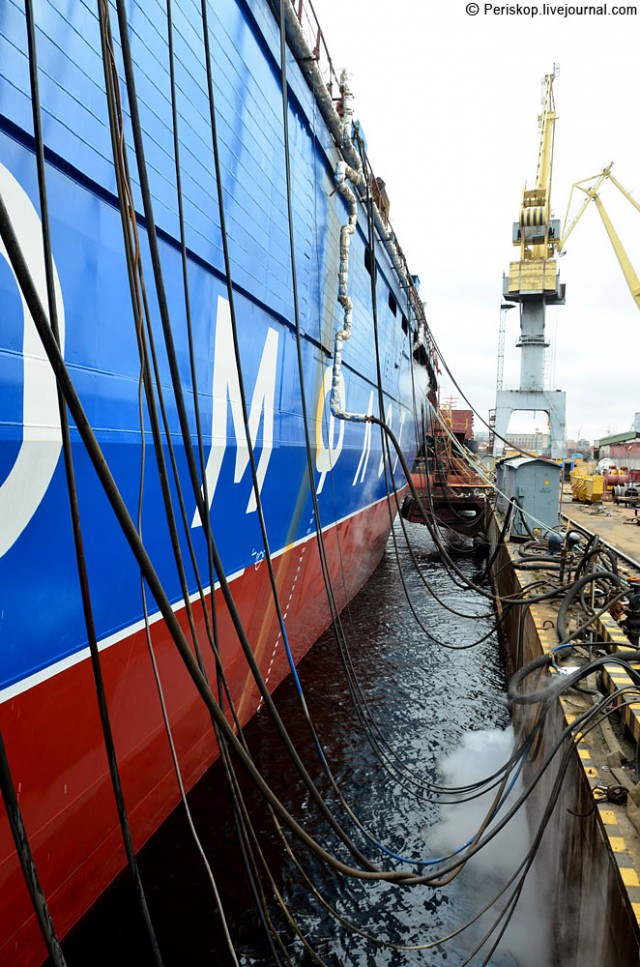

17. Количество кабелей и шлангов всех видов питания (электричество, просто воздух, сжатый воздух и проч.) зашкаливает :)

Вторая "Арктика" обретает контуры

[^]
Бредолог
17.03.2017 - 15:52
Статус: Offline


В Питере — пить

Регистрация: 15.06.15
Сообщений: 20486

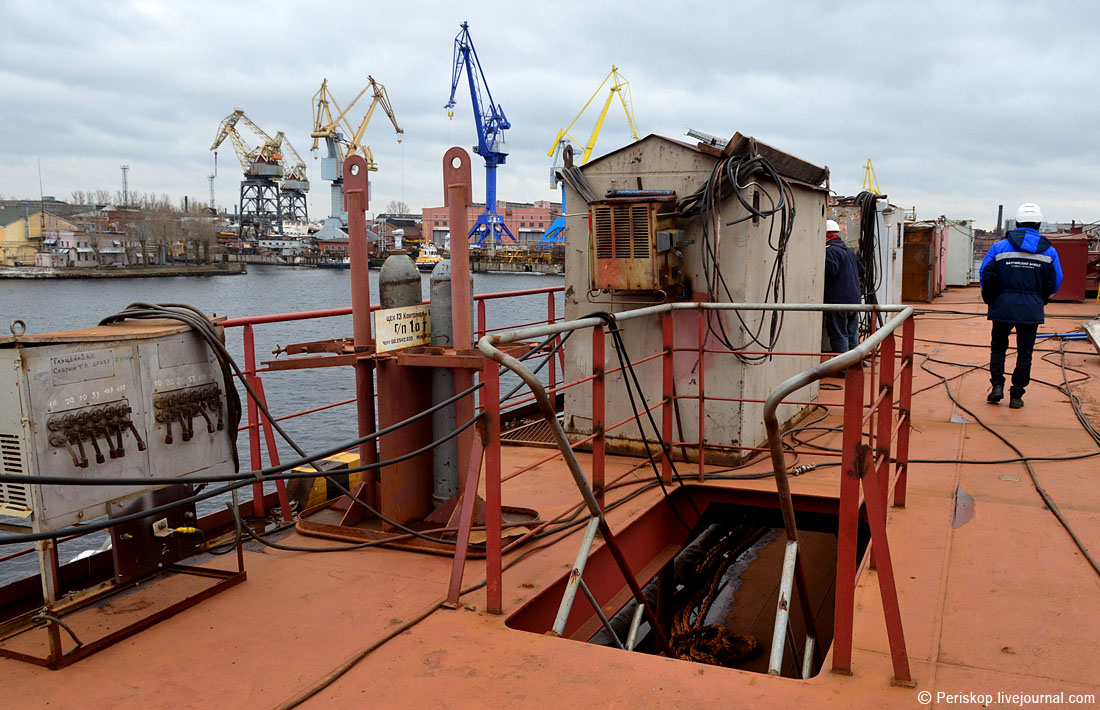

18. На борту в разных местах смонтированы сварочные посты, в которых сконцентрированы разные комплектующие для сварки и точки для подключения аппаратов.


Вторая "Арктика" обретает контуры

[^]
Бредолог
17.03.2017 - 15:52
Статус: Offline


В Питере — пить

Регистрация: 15.06.15
Сообщений: 20486

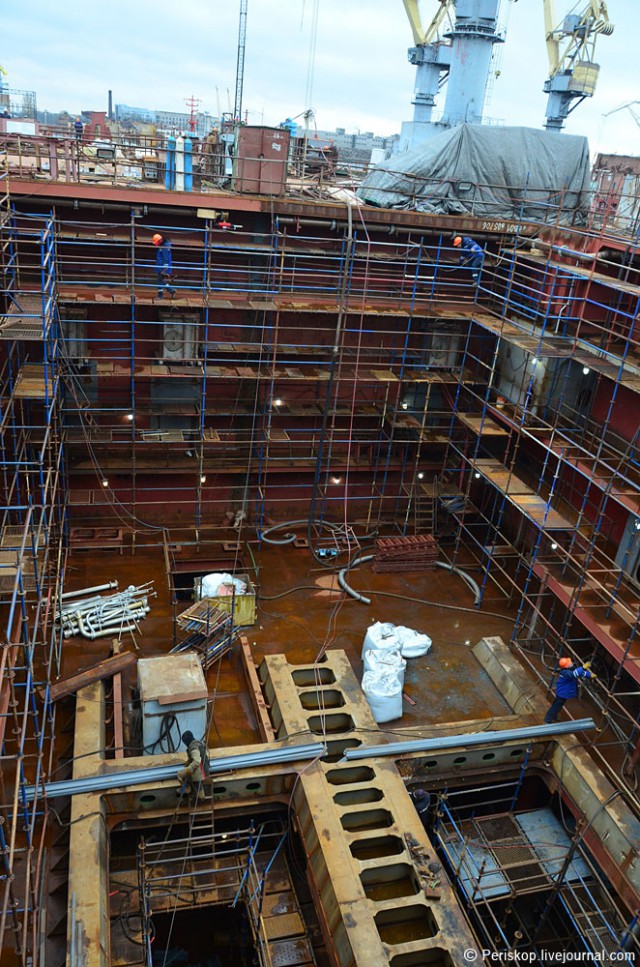

19. Реакторная яма и объемы для турбогенераторов. Всё это потом будет закрыто главной палубой.

Вторая "Арктика" обретает контуры

[^]
Бредолог
17.03.2017 - 15:53
Статус: Offline


В Питере — пить

Регистрация: 15.06.15
Сообщений: 20486
20. Сами "Ритмы-200" уже смонтированы (оба), они ниже уровнем, чтобы центр тяжести был возможно ниже ватерлинии. Сейчас идёт монтаж различных соединительных компонентов и трубопроводной арматуры.

Вторая "Арктика" обретает контуры

[^]
Бредолог
17.03.2017 - 15:53
Статус: Offline


В Питере — пить

Регистрация: 15.06.15
Сообщений: 20486
21. Идём к корме.

Вторая "Арктика" обретает контуры

[^]
Бредолог
17.03.2017 - 15:53
Статус: Offline


В Питере — пить

Регистрация: 15.06.15
Сообщений: 20486
22. Ещё сварочный пост на пути. Их тут как бы не больше десятка.

Вторая "Арктика" обретает контуры

[^]
Бредолог
17.03.2017 - 15:53
Статус: Offline


В Питере — пить

Регистрация: 15.06.15
Сообщений: 20486
23. Работы идут вовсю.

Вторая "Арктика" обретает контуры

[^]
Бредолог
17.03.2017 - 15:54
Статус: Offline


В Питере — пить

Регистрация: 15.06.15
Сообщений: 20486
24. Вид поближе.

Вторая "Арктика" обретает контуры

[^]
Бредолог
17.03.2017 - 15:54
Статус: Offline


В Питере — пить

Регистрация: 15.06.15
Сообщений: 20486
25. Часть объемов пока открыта, туда будет монтироваться электростанция, вспомогательные двигатели, ближе к центру - турбогенераторы и проч.
