Формируя облик нового тяжелого вертолета для транспортных нужд, конструкторское бюро Миля старалось учесть все полученные данные от проектирования предыдущих моделей. В частности, от уже заработавшего себе репутацию надежного трудяги - вертолета Ми-6 - была унаследована общая концепция.

Однако, с Ми-6 имелся внушительный ворох проблем, которые при проектировании Ми-26 было решено оставить за бортом. Это касалось, прежде всего, главной проблемы Ми-6: высокой степени засоряемости двигателя.

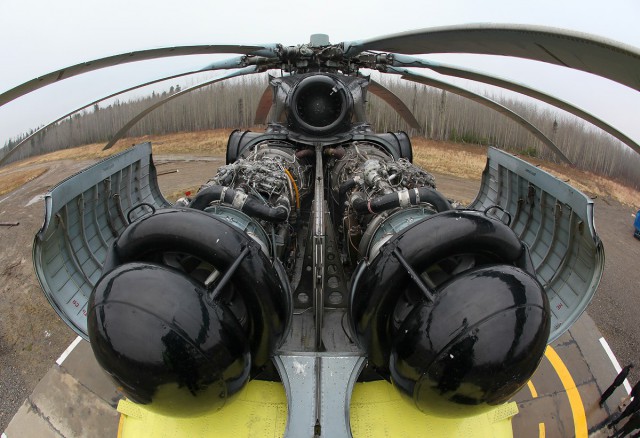

Попадание крупных частиц грунта, или просто посторонних объектов, большого объема пыли в двигатель негативно сказывались как на ресурсе двигателя, так и на надежности всего вертолета в целом. Ми-26 этих недостатков был лишен практически сразу - перед массивными воздухозаборниками двигателей были установлены так называемые ПЗУ - пылезащитные устройства, с помощью которых поступающий в двигатели поток воздуха лишался примерно 75% всех посторонних веществ и в камеру сгорания двигателя поступал практически чистый природный воздух.

Однако, взять за основу платформу Ми-6 целиком и полностью конструкторы КБ Миля не решились: проведенный анализ показал, что для нового вертолета заложенных в Ми-6 характеристик будет недостаточно. Первоначальное название проекта с «модернизационного» Ми-6М было изменено на: «Проект-90». Работа закипела.

С оглядкой на американцев?

Несмотря на приверженность КБ Миля к так называемой «классической» схеме, попутно, с постановлением о начале работе по «Проекту-90» было принято и еще одно, весьма необычное и даже спорное решение. В те годы, советская разведка обладала данными, что в США разрабатывается вертолет грузоподъемностью до 20 тонн.

Характерным отличием американской машины от классической схемы проектирования и строительства винтокрылых машин было наличие сразу двух несущих винтов, разнесенных на противоположные стороны машины - первый размещался над кабиной пилотов, второй - почти у самого края кормы. По столь необычной схеме впоследствии американцами был построен знаменитый американский вертолет Боинг CH-47 «Чинук», который у наших авиационных специалистов получил обидное прозвище «Горбатый».

Не желая отставать в разработке, а заодно для проверки жизнеспособности этой схемы в реалиях советских КБ, отдельной группе инженеров было поручено разрабатывать машину, схожую с конструкцией американцев. Следует также отметить, что все работы по «Проекту-90» велись параллельно, и ни одна из схем не прорабатывалась в ущерб другим.

Уникальность как концепция

Специалисты Московского вертолетного завода долгое время спорили о компоновочной схеме новой машины - сделать аналогично американской, или использовать классическую. Испытания, исследования, проработки - один за другим отметалось все лишнее, что усложняло бы конструкцию и делало ее менее надежной.

Однако, среди рутинной работы всегда находилось место принципиально новым, более эффективным решениям. В Ми-26 слово «уникальный» можно найти практически всюду: двигатели, шасси, грузовой отсек... да и достаточно других, более мелких деталей, которые аналогично крупным узлам можно назвать лучшими в плане надежности и эффективности.

Эксперт в области авионики, зам.главного конструктора по авиационному оборудованию ОАО НПО «ОКБ им. М.П.Симонова» Илья Матвеев в интервью «Звезде» рассказал об одной из главных конструктивных особенностей вертолета Ми-26: «Наряду с чудовищными по мощности двигателями, в Ми-26 есть элементы конструкции, которые не менее интересны.

Лопасти вертолета, которые и создают колоссальную подъемную силу, выполнены с применением металлопластика - сверхпрочного и надежного материала, который позволяет при меньшем весе значительно повысить КПД несущего винта.

Если сравнивать с конструкцией несущего винта у Ми-6, ведь именно с ним зачастую сравнивают «двадцать шестой», то винт получился на 40% легче по массе и меньше по размерам - 28 метров у Ми-26 против 35-метрового мастодонта Ми-6. По тяговым характеристикам ситуация та же - разработчики смогли сделать фактически беспрецедентный рывок вперед - винт Ми-26 обеспечивал на 30% больше тяги, чем винт, установленный на Ми-6».

Относительно конструкции вертолета Ми-26 среди западных производителей вертолетов до сих пор идут нешуточные споры и работы.

«Попытки копирования, как мне известно, были и были неоднократно. Сначала американцам удалось построить CH-53 Sea Stallion - тяжелый транспортный вертолет по их классификации. Но когда выяснилось, какими характеристиками обладает Ми-26, который вышел спустя несколько лет, американцы сразу стали экспериментировать. То с двигателями, то с конструкцией и материалами лопастей, то с авионикой, то еще с чем-нибудь.

В итоге, так и не достигли показателей заданных и лишь частично улучшили машину. Затем пришла очередь «Чинука» - знаменитого «горбатого» вертолета, который, по признаниям самих американцев, «был лучшим из того, что можно было создать». Однако, если сравнивать его как военно-транспортный вертолет с Ми-26, то уступает он по всем статьям: Ми-26 с максимальной взлетной массой в 56 тонн вообще вне конкуренции, ведь у «Чинука» «максималка» вдвое меньше - 25 тонн», - рассказал в интервью телеканалу «Звезда» специалист по системам управления и связи, сотрудник Казанского вертолетного завода Виктор Свердлов.

Ми-26 - воистину уникальная машина. Однако, военно-транспортное предназначение советского исполина оказалось особенно нужным тогда, когда его совсем не ждали. Авария на Чернобыльской АЭС «подкинула» для Ми-26 самой настоящей мужской работы.

Газотурбинные двигатели-гиганты Д-136 не одну сотню раз поднимали специальный реагент, снижающий долю излучения от места взрыва на ЧАЭС. Именно в чернобыльскую «кампанию» выявились все положительные качества советского воздушного тягача: грузоподъемность и вместимость. С честью выполнив поставленные задачи, Ми-26 вместе с тем показал, что не только для ликвидаций аварий можно было применить уникальную машину.

В Чернобыле с помощью Ми-26 было выполнено несколько сложных операций. Так как строевые вертолетчики еще не имели необходимого опыта, такие задачи поручались экипажам, возглавляемым летчиками-испытателями Г.Р.Карапетяном и А.Д.Грищенко, обладавшими навыками перевозки грузов на нестандартно длинной внешней подвеске.

Силовая установка Ми-26 состоит из газотурбинных двухкаскадных трёхвальных двигателей Д-136 мощностью по 11400 л.с. Двигатель имеет модульную конструкцию, пять из десяти его модулей взаимозаменяемы с аналогичными модулями турбореактивного двигателя Д-36, устанавливаемого на Як-42.

Для обслуживания силовой установки и трансмиссии на обтекателях двигателей имеются большие откидные панели, используемые как рабочие площадки, а в хвостовой балке имеется проход для обслуживания трансмиссии рулевого винта без специального наземного оборудования.

Трансмиссия состоит из главного редуктора, двух муфт свободного хода, валов привода рулевого винта, промежуточного редуктора и редуктора рулевого винта. Главный редуктор ВР-26 модульной конструкции, трехступенчатый, имеет приводы вентилятора охлаждения редуктора и маслосистем, установленного над воздухозаборниками двигателей, трансмиссии рулевого винта и вертолетных агрегатов.

Редуктор имеет длину 2,5 м, ширину 1,95 м и высоту 3,02 м, сухая масса 3640 кг. В десантном варианте вертолет способен перевозить 82 десантника в полной экипировке на расстояния до 800 км.

Восьмилопастной несущий винт с шарнирным креплением лопастей и гидравлическими демпферами имеет 32-метровый диаметр и ометает площадь, равную 804,2477 кв.м. Прямоугольные лопасти винта имеют усовершенствованные аэродинамические профили с относительной толщиной 12% у корня и 9% на конце лопасти и умеренную аэродинамическую крутку. Лопасти смешанной конструкции с трубчатым стальным лонжероном, к которому присоединяются 26 секций с нервюрами, обшивкой из стеклопластика и сотовым заполнителем. Носок лопасти защищен противокоррозионной накладкой из титанового сплава. Хорда лопасти составляет 835 мм.. Окружная скорость концов лопастей достигает 220 м/с.

Прямоугольные лопасти 7,67-метрового пятилопастного рулевого винта с формы в плане выполнены из стеклопластика.

Первый полёт Ми-26 состоялся 14 декабря 1977 года, а 4 октября 1980 года в 21 часа 10 минут из сборочного цеха Ростовского завода выкатили первый серийный Ми-26.

Еще до массового поступления Ми-26 в ВВС и Аэрофлот на нем был установлен ряд мировых рекордов. Так, 4 февраля 1982 года экипаж летчика-испытателя Г.В.Алферова выполнил полет, в котором 25 т груза удалось поднять на высоту 4060 м, при этом на 2000 м вертолет забрался с полетной массой 56 768,8 кг, что тоже было высшим мировым достижением. В том же году экипаж Ми-26 во главе с Ириной Копец установил 9 женских мировых рекордов.

Первый показ вертолета широкой публике состоялся в июне 1981 г. на аэрокосмическом салоне в Ле Бурже, где Ми-26 стал звездой выставки.

Армия в транспортном отсеке

Среди множества модификаций, доказывающих еще одно качество советского вертолета - универсальность, были и совершенно особенные версии. Военный историк и авиационный эксперт, бывший сотрудник Казанского вертолетного завода Руслан Галиуллин в интервью телеканалу «Звезда» рассказал об одной из самых необычных модификаций Ми-26:

«Первая - Ми-26 НЕФ-М - вариант для борьбы с подводными лодками противника. В него устанавливали сложную вычислительную аппаратуру, а на внешнюю подвеску крепили специальный обнаружитель субмарин. Перспектива у такого вертолета была просто сумасшедшая, ведь размеры и вместимость Ми-26 позволяли устанавливать туда очень мощное оборудование. Да и площадь, по которой «НЭФ» мог работать увеличивалась в несколько раз, по сравнению с дальностью обычных «охотников за подлодками». Второй вариант – Ми-27 - вообще из области фантастики.

В военное время Ми-27 мог бы тягаться по функционалу с бортом номер один президента, ведь был оборудован аппаратурой для управления боем целой армии. Конструктивно это выглядело просто: грузовой отсек вертолета делился на рабочие зоны, зоны управления и даже брифинг-комнату. Там смонтировано все было таким образом, что была даже собственная система фильтрации и очистки воды и кондиционирования воздуха. Все это было подчинено только одной цели - оперативному и четкому управлению отдельно взятой армий».

Ми-26 может стать основой для нового тяжелого вертолета, о намерении создать который недавно заявили Россия и Китай. Совместный проект предполагает создание новой, еще более вместительной, грузоподъемной машины, аналогов которой, в ближайшей перспективе, ни в одной зарубежной стране не предвидится.

Обязательно в комментариях спросят про двигатель украинского "Мотор Сич". Какие новости есть на этот счет:

Еще летом 2016 года в холдинге "Вертолеты России" уточнили характеристики перспективного турбовального двигателя ПД-12В для тяжелого вертолета Ми-26Т. В частности, ожидается, что мощность мотора составит 11,5 тыс. л. с. Она будет обеспечиваться при эксплуатации воздушного судна на высоте до 2000 м и при температуре +40оС. Об этом со ссылкой на заместителя генерального директора "Вертолетов России" по производству и инновациям Андрея Шибитова сообщает издание Aviation International News.

Максимальная мощность двигателя составит 14,5 тыс. л. с., однако его адаптируют под существующий редуктор, уточнили в российском холдинге. Новый двигатель будет на 100 кг тяжелее, чем украинские силовые установки Д-136, которыми Ми-26 оснащаются сегодня (мощность каждого мотора составляет 10 тыс. л. с.). Несмотря на больший вес, ПД-12В будет на 18% экономичнее, рассчитывают в "Вертолетах России".

Предварительные исследования, проведенные Объединенной двигателестроительной корпорацией (ОДК), показали, что ремоторизация вертолета Ми-26 позволит увеличить дальность полета с полезной загрузкой, а также снизить эксплуатационные расходы. Этого планируется достичь благодаря улучшенным техническим характеристикам и снижению затрат на техобслуживание.

Ожидается, что прототип ремоторизированного Ми-26 полетит в 2017 г., серийное производство машины начнется в 2018–2019 гг.

Двигатель ПД-12В разрабатывается на базе газогенератора турбовентиляторного мотора ПД-14 для МС-21, который сегодня проходит испытания на летающей лаборатории Ил-76ЛЛ. В дальнейшем на основе ПД-12В планируется разработать отдельное семейство силовых установок, уточнил Шибитов.
