Подводная лодка инженерных войск.

Часть первая. Необычное задание.

В 1957 г. на Крюковский вагоностроительный завод приехал начальник инженерного комитета Инженерных войск СА, генерал Виктор Кондратьевич Харченко. В этом не было ничего необычного – с 1951 по 1953 г. В. Харченко был начальником Научно – исследовательского института инженерных войск. Именно с этой организацией плотно работали специалисты завода (точнее, отдел 50, а с 1956 г – отдел главного конструктора №2 (ОГК – 2).

47 фото и 1 видео via

Виктор Кондратьевич был ровесником директора завода Ивана Митрофановича Приходько, прошел всю войну, воевал на многих фронтах в составе инженерных частей. Он знал инженерные войска, их проблемы и потребности не понаслышке. Был сторонником оснащения их новой техникой, средствами инженерного вооружения.

На фото: Виктор Кондратьевич Харченко

Никто не удивился, когда Иван Митрофанович пригласил к себе в кабинет на совещание главного конструктора Евгения Ленциуса, руководителей групп. Приглашенные в кабинет увидели там Приходько и Харченко, которые выглядели как заговорщики. Видно было, что они знают что-то такое, чего не знают все остальные. После приветствия Харченко сказал, что последние работы заводчан в области машин амфибийного типа вызывают уважение и восторг (речь шла о плавающем транспортере К-61 и самоходном пароме ГСП-55 конструкции Анатолия Кравцева).

На фото: Директор Крюковского завода Иван Приходько

Плавающий транспортер К - 61

Гусеничный самоходный паром ГСП. Состоит из двух полупаромов, которые соединяются на воде в один большой паром

«Но вы способны на большее, - продолжал Виктор Кондратьевич. - Я уполномочен передать вам предложение командования инженерных войск: создать новую машину – подводную. Вернее, такую, которая могла бы плавать не только по воде, но и ходить под водой. Машину, которая могла бы разведывать дно водной преграды для последующей переправы по дну водоема». Далее маршал объяснил, что на последних учениях в Киевском военном округе проверялось оборудование танков для подводного вождения.

Оказалось, что проход танков по дну – мероприятие очень затруднительное и рискованное: водители не знали характеристик дна, а именно: какая плотность грунта, твердое оно или илистое. Трудности были и с рельефом дна: на многих реках встречаются водовороты, подводные ямы и т. д. и т. п. В военное время такая задача выглядит еще более сложной: дно может быть заминировано, и проводить какие-то работы под прицелом противника – вряд ли получится.

- Так это уже не плавающая машина, а подводная лодка получится, - сказал Виктор Лысенко, зам. главного конструктора (как тут не вспомнить выражение о подводной лодке в степях Украины).

На фото: Виктор Лысенко

- Практически, да, - ответил Харченко. – Пожеланий по поводу новой машины у нас много. Она должна уметь плавать по поверхности водоема и при этом иметь возможность определить и записать профиль дна с отметкой глубин. Она должна быть бронированная и иметь вооружение. Было бы здорово, чтобы экипаж мог вести разведку тайно от противника: мог нырнуть в нужный момент, то есть погрузиться на дно, передвигаться там как с помощью дизеля, так и в автономном режиме на электродвигателе от аккумуляторов, всплыть и выйти на берег. А еще разведчик должен определять плотность грунта на дне, чтобы знать, пройдут здесь танки или нет. Очевидно, что в составе экипажа будет водолаз. Так что нужно иметь возможность выхода его под водой. Дно может быть заминировано: разведчику нужен миноискатель.

Говорили еще долго, уточняли, что «должен уметь делать» разведчик. Осталось много невыясненных вопросов. Но было ясно одно: это не просто разговор, это новое ответственное задание для конструкторов.

Несколько дней спустя в конструкторском отделе были выполнены предварительные проработки и предъявлены заказчику. После этого вышло постановление правительства о возложении проектных и опытно – конструкторских работ на Крюковский вагоностроительный завод.

В отделе главного конструктора-2 (ОГК–2) приступили к работе. За базовую машину для разведчика саперного подводного (ИПР–75) взяли плавающий танк ПТ–76. Были применены внутренние редукторы, водометы. Бортовая передача и ходовая часть применялись как с ПТ-76, так и с гусеничного самоходного парома ГСП – 55.

Фото: Плавающий танк ПТ-76

Плавающий танк ПТ-76, общий вид и внутреннее устройство

Непростой задачей оказалось определение формы корпуса машины. Ведь ей предстояло работать на реках при скорости течения до 1,5 м/с. (Чтобы понять, что такое 1,5 м/с, нужно сказать: если человек войдет в такую реку, то при глубине по колено, его будет сносить течением).

Для определения формы корпуса заводом был заключен договор с Московским государственным университетом на проведение исследований поведения машины в воде. Сначала проводили такие опыты: плавающий транспортер ПТС-65 (будущий плавающий гусеничный транспортер ПТС) зашивали, загружали балластом и имитировали быстрое течение. Машина при этом становилась, что называется, на дыбы. Нужна была другая форма.

Для этого в лаборатории был построен специальный лоток, через который прогонялась вода с нужной скоростью. В этом потоке и проверяли разные модели форм корпуса. По воспоминаниям главного конструктора Евгения Ленциуса, так, с помощью расчетов и практических экспериментов удалось подобрать оптимальную форму корпуса, которая позволяла машине быть устойчивой при любой силе течения. Работы длились больше года и московские ученые даже защитили несколько диссертаций по этой теме.

На фото: Главный конструктор плавающих машин Крюковского завода Евгений Ленциус (слева) в рабочем кабинете

Для комплектации разведчика всем необходимым были подключены организации, которые разрабатывали и поставляли миноискатель, перископ и прочее оборудование. Основным консультантом по разработке машины стало Горьковское КБ по подводным лодкам «Лазурит». С его помощью разработана схема разделения корпуса на водопроницаемый и водонепроницаемый отсеки, найдено решение по размещению балластных цистерн, схемы их наполнения и опустошения. Кингстоны обеспечивали попадание воды в затапливаемые отсеки во время погружения. Машина имела запас сжатого воздуха для работы экипажа под водой. В отсутствии опыта сварки броневых корпусов, было принято решение изготовить корпус из конструкционной стали с соблюдением толщины бронезащиты.

Опытный образец РПС-75 был изготовлен в 1966 г. Машина умела плавать, ходить по дну, погружаться и всплывать, определять характеристику дна водной преграды эхолотом. Двигалась она по дну водоема при помощи дизельного двигателя (система РДП) на глубине до 10 м. Когда глубина достигала больше 10 м, специальный поплавок закрывал трубу сверху, автоматически останавливал двигатель и включался электропривод от аккумуляторов, которые обеспечивали работу под водой до 4 часов.

Но в серию разведчик не пошел, потому что имел существенный недостаток: серебряно–цинковые аккумуляторы выделяли много водорода, а поэтому были очень пожароопасными. Кроме того, в связи с наличием в корпусе водопроницаемых объемов, открытых для заполнения водой на плаву и под водой, машина потеряла запас плавучести и отрицательной плавучести*, т. е. подводный вес. Под водой она дельфинировала – подскакивала.

*Величина отрицательной плавучести равна разности между собственным весом тела и весом объема жидкости, вытесненной им при погружении.
В том случае, когда вес тела больше веса вытесненной им воды, оно будет тонуть, так как обладает отрицательной плавучестью. Если же вес объема вытесненной жидкости больше собственного веса тела, то последнее будет плавать, обладая положительной плавучестью, величина которой равна разности между весом объема вытесненной жидкости и весом тела.

Таким образом, идея, как в подводной лодке, предложенная КБ «Лазурит», здесь не годилась. Но пройти через это крюковским конструкторам надо было, чтобы найти свое более оптимальное решение. Комиссия рекомендовала уточнить технико–экономические требования для последующего проектирования. При их составлении было решено комплектовать подводный разведчик приборами и оборудованием, которые выпускались серийно и приняты на вооружение.

Таким образом, в КБ завода шло совершенствование машины. Оно касалось многих аспектов, в том числе и бронирования машины. На то время конструкторы рассматривали применение двух типов брони – 2П и 54. Становилось очевидным: если машину сделать из брони 2П, то потребуется термообработка всего корпуса. Для этого нужна будет печь, чтобы поместить корпус целиком. Такая печь в стане была одна – на Ижорском заводе в Ленинграде. Но разрешение на ее использование крюковчане не получили. Тогда было решено использовать броневые листы марки 54. Их можно было подвергать термообработке, но после этого требовалась быстрая сварка корпуса, чтобы металл не коробило и не вело. За сутки необходимо было сварить весь корпус. Для ускорения работы делали крупные подсборки, а потом весь корпус сваривали в единое целое.

При разработке базы новой машины был изучен опыт разработки боевой машины пехоты – БМП. Она только создавалась на Челябинском тракторном заводе. Применение трансмиссии и ходовой части БМП было согласовано с разработчиком. Таким образом, были согласованы более прогрессивные по сравнению с танком ПТ–76 трансмиссия, ходовая и двигатель.

Фото: БМП-1, базовая машина для подводного разведчика

При этом была увеличена глубина водоема, по дну которого могла ходить машина при работающем двигателе. Не стало в разведчике и так называемых проницаемых емкостей, что позволило увеличить вес машины при работе под водой. В итоге машина могла передвигаться по суше, плыть по воде, погружаться как с берега, так и во время движения по воде, передвигаться по дну водоема за счет системы работы двигателя под водой – РДП. Она могла принимать и выпускать водолаза, имела широкозахватный миноискатель и прибор для замера плотности грунта, эхолот для замера глубин, гидрокомпас для движения под водой. Оборонительное вооружение состояло из пулемета в специальной башенке.

Фото: Вид на ИПР - 75 сверху. По продольной оси корпуса хорошо видно штангу РДП

Чертеж подводного разведчика (вид сверху и с левого бока)

Миноискатель подводного разведчика был разработан в специальном КБ города Томска и обеспечивал поиск мин типа ТМ-57 на расстоянии 1,5 м от машины на глубине в грунте до 30 см. Ширина проверяемой полосы 3,6 м. Сам миноискатель располагается на выносной штанге над уровнем земли на высоте 0,5 м. При помощи следящего устройства обеспечивалось копирование рельефа грунта. Если прибор обнаруживал препятствие, поступал сигнал на «автостоп», и машина останавливалась (система подобная миноискателю ДИМ).

Фото: Вид на правый поисковый элемент миноискателя подводного разведчика

Сапер (водолаз) после этого уточняет местонахождение мины и принимает решение удалить или обезвредить мину. В транспортном положении 2 миноискателя располагались в верхней части корпуса вдоль машины. При поиске мин они переводились в рабочее положение впереди машины при помощи гидравлики.

Казанским оптико–механическим заводом для разведчика был разработан специальный перископ. Ствол перископа в поднятом положении находился на уровне глаз командира машины, а над корпусом машины при этом выступал на метр. Перископ работал, когда машина шла на небольшой глубине. При глубине больше 1 м он убирался в корпус. Корпус подводного разведчика был разделен на 2 части герметичной перегородкой. В передней части располагались экипаж и шлюзовая камера. В корме – двигатель, трансмиссия и другие системы. Компоновка машины была настолько плотной, что сами конструкторы удивлялись, как они смогли втиснуть туда столько приборов и функций.

Фото: Продольный разрез корпуса ИПР-75

Шлюзовая камера представляла собой отсек с кингстонами вверху и внизу. Сверху воздух подается или вытесняется. Камера находится в отделении экипажа и герметично отделена от него. Разведчик оборудован двумя люками: боковым – для входа (выхода) в отделение экипажа, верхним – на крыше машины, для выхода из машины. Оба люка герметично закрываются.

Прохождение танками водной преграды по дну зависит от состояния и плотности грунта. Бывают грунты с плотной верхней оболочкой, под которой находятся мягкие, слабонесущие слои. В таких случаях гусеницы танков срывают верхний слой, начинают пробуксовывать, зарываясь под своим весом все глубже. Такая же картина наблюдается, когда грунт илистый. Поэтому конструкторами было разработано специальное механическое устройство, которое без выхода экипажа из машины давало бы информацию о несущей способности грунта. Прибор назывался пенетрометр. Аналогов ему в мире не было. Конструктивно прибор состоял из гидроцилиндра и штанги. Штанга перемещалась внутри и могла поворачиваться вокруг своей оси. При определении проходимости грунта давление жидкости передавалось в цилиндр, и штанга вдавливалась в грунт, а затем проворачивалась вокруг своей оси. Таким образом проверялась плотность грунта и его несущая способность на срез.

Для самообороны разведчик вооружался серийным пулеметом ПКБ 7,62 мм конструкции М. Калашникова. Кстати, Михаил Тимофеевич сам приезжал на завод для ознакомления с машиной и тем, как и куда будет устанавливаться его пулемет. Поскольку машина уходила под воду, то требовалась водонепроницаемая конструкция башни. Но как это обеспечить? Выход нашли быстро и простой – пулемет устанавливался на турель башни, а ствол размещался в специальном кожухе, который приваривался к башенке и имел на конце заглушку. Она – то и обеспечивала герметизацию при работе под водой. При стрельбе заглушка автоматически открывалась. Сама башня могла поворачиваться на 30 градусов в каждую сторону относительно оси машины.

Фото: Крышка кожуха пулемета открыта

Корпус машины изготавливали из броневой стали, отделение экипажа имело защиту от проникающей радиации. Разведчик имел водоходные движители, состоящие из винтов в насадках (соответственно правый и левый), которые на суше располагались вверху машины, а при входе в воду – опускались по бокам.

Фото: Вид на водоходные движители с боку

и сзади

ИПР обеспечивает получение следующих разведданных:

1. О водной преграде - ширина, глубина, скорость течения, проходимость дна водной преграды для танков, наличие на дне противодесантных и противотанковых мин в металлических корпусах.

2. О маршрутах движения и местности - проходимость местности, грузоподъемность и иные параметры мостов, наличие и глубины бродов, наличие минно-взрывных и невзрывных заграждений, уклоны местности, несущая способность грунта, зараженность местности отравляющими веществами, уровни радиоактивного заражения местности.

Экипаж машины состоял из 3 человек: командир-оператор, механик-водитель и водолаз-разведчик. Все они находились в отделении управления. Шлюзовая камера имела выход в отделение управления и наружу и служила для выхода водолаза-разведчика из ИПР в подводном положении, т.к. при обнаружении МВЗ при помощи РШМ (речной широкозахватный миноискатель) обезвредить их, не выходя из ИПР, не представлялось возможным. Поэтому при обнаружении МВЗ водолаз-разведчик через шлюзовую камеру выходил из ИПР, при помощи ручного миноискателя производил доразведку и обезвреживание МВЗ и возвращался на ИПР, после чего разведчик продолжал работу.

Во время испытаний подводного разведчика, как и других новых машин, случалось много интересных, курьезных и опасных случаев. Евгений Шлемин, зам начальника экспериментального цеха, вспоминает такой случай. Команда испытателей на подводном разведчике РПС и плавающем транспортере ПТС выехали на Днепр. Машины вошли в воду и направились к месту, где была необходимая глубина. Разведчиком управлял Иван Перебейнос. Ему–то и предстояло нырнуть на глубину около 8 м. Евгений Шлемин с товарищами на ПТС были на связи и на подстраховке. РПС - машина тихая, незаметная: нырнул – и ни слуху, ни духу. И кто знает, кому труднее: тому, кто рискует машиной и собой под водой, или тому, кто в неведении находится наверху.

Фото: Испытатель Иван Перебейнос

Вдруг по связи получили тревожное сообщение: «Пожар!» Шлемин скомандовал помощнику включить лебедку, а транспортер направил к берегу. Вскоре разведчик показался из воды, а из аккумуляторного отсека валил дым. Когда вышли на берег, открыли люк. Из него показался чумазый, но улыбающийся Перебейнос. Все вздохнули с облегчением: «Живой!» Как выяснилось позже, пожар возник из-за того, что аккумуляторный отсек был переполнен водородом, который обильно выделяли серебряно–цинковые аккумуляторы (позже их заменили на более надежные).

В другой раз кто-то из участников испытаний потерял на берегу наручные часы. В то время их имел не каждый, а вещь была ценной и нужной. Тогда Виктор Головня, ответственный за испытания, предложил поискать их с помощью миноискателя, что входил в комплект оборудования. Потерю быстро нашли, тем самым подтвердив высокую эффективность работы новой машины и его оборудования.

На конец 60-х годов 20 века подводный разведчик саперный был действительно необыкновенной машиной. Однажды на полигоне в Кубинке был устроен показ новой инженерной техники. На него прибыли высокие чины во главе с председателем Совета Министров СССР Никитой Хрущевым. Сначала показали процесс сборки моста из звеньев парка ПМП.

- Надо признаться, - вспоминает главный конструктор Евгений Ленциус, который был на показе, - это было эффектное зрелище. Много техники, людей, все действия четкие, отлаженные. Меньше, чем через полчаса мост был готов, и по нему пошли танки.

Потом показывали подводный разведчик. Машина аккуратно подошла к воде, вошла в нее и поплыла. И вдруг на глазах у всех ушла под воду.
- Утонула?! – всполошились зрители.

Однако генералам пояснили, что так задумано. Через несколько минут над водой появился перископ. Вскоре и сама машина выехала на берег метров через 200 от места погружения. Разведчик, словно собака, которая выбралась из воды, брызнул во все стороны фонтанами воды из балластных баков и остановился. Все присутствующие зааплодировали. Стало понятно, что машине дали «зеленый свет».

Первых несколько опытных образцов были изготовлены на Крюковском вагоностроительном заводе. Затем прошли полигонные испытания на суше, на воде и под водой. После всех этапов испытаний в 1972 г. машину (изделие «78») приняли на вооружение инженерных войск. Документация по машине вскоре была передана в г. Муром Владимирской области на завод «Муромтепловоз», где с 1973 г. началось серийное производство ИПР.

Тактико-технические характеристики ИПР:
Экипаж, чел. – 3
Вооружение, шт. – один 7, 62-мм ПКТ
Боевая масса, т – 18,2
Длина по корпусу, мм – 8300
Ширина, мм – 3150
Высота по кабине, мм – 2400
Запас хода, км – 500
Рабочая глубина (по дну), м – 8.
Максимальная скорость, км/ч:
-по суше – 52
-на воде – 11
-под водой по дну – 8,5
Колея, мм – 2740
Дорожный просвет, мм – 420
Запас плавучести, % – 14
Мощность двигателя УДТ-20, л. с. – 300
Среднее удельное давление на грунт, кг/см – 0, 66
Расход топлива на 100 км пути, л – 175-185

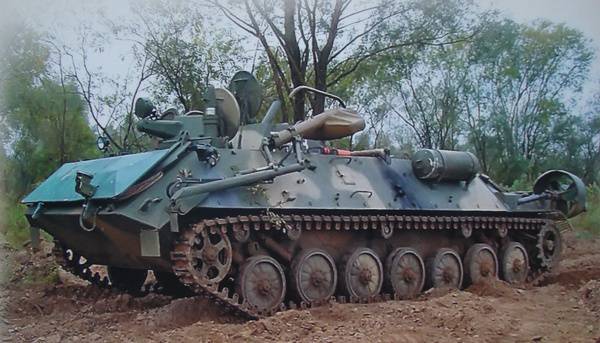

Фото: Инженерный подводный разведчик ИПР

Часть вторая. Усовершенствование и развитие машины.

В конце 1970-х гг. стало понятно, что подводный разведчик получился слишком дорогим. Для его управления необходим был офицер, что выявилось непрактичным. Также система управления гидравликой была сложна. При этом РШМы в подводном положении давали очень много ложных срабатываний, а это один из основных приборов разведки. В общем, встал вопрос об упрощении, модернизации машины и, соответственно, о ее удешевлении. К тому же к этому времени появились эхолоты, которые позволяли определять плотность грунта с поверхности воды. То есть возможность переправы танков через водную преграду могла определяться и без погружения под воду.

Поэтому в ОГК-2 Крюковского завода был спроектирован новый разведчик - изделие «78А», который получил шифр «Беркут». Новая машина – это развитие разведчика ИПР, но, как сказано выше, в упрощенном варианте. «Беркут» не погружается под воду, а работает только на плаву. Как база машины был использован прочный корпус предшественника с дизельным двигателем, трансмиссией, приборами и навеской. «Беркут» отличался отсутствием балластных цистерн и резервуаров для сжатого воздуха, отсутствовала шлюзовая камера для выхода водолаза, устройство РДП и т. д.

Новый разведчик предназначался для ведения инженерной разведки – определения танкопроходов по пересеченной местности на суше и по неглубоким водным преградам, включая определение минных полей. Для этих целей установили современный на тот момент цифровой миноискатель «Колун» и два внешних индуктивных элемента на гидравлических раздвигаемых штангах. Они обеспечивали нахождение каждого индуктивного элемента в зоне колеи и на необходимой дистанции.

Фото:Подводный разведчик "Беркут" - учебный плакат

Свою работу разведчик может выполнять в зоне противодействия противника – корпус имеет защиту от стрелкового оружия, а во вращающейся башенке был установлен пулемет Калашникова с б/к в 1000 патронов. Кроме того, внутри отсеков управления и экипажа предусмотрена укладка для 3 автоматов АКМ-С и по 150 патронов к ним, сигнального 26-мм пистолета с двумя комплектами патронов, 10 ручных гранат и 15 кг ВВ. Сам корпус разведчика разделен на семь отсеков и герметичен, что обеспечивает плавучесть машины.

Машина имеет противоатомную, химическую и биологическую защиту, систему пожаротушения, водоотливное устройство и систему маскировки ТДА. Для наблюдения днем и ночью, а также ориентировании на местности на машине установлены: перископ ПИР-451, который позволяет наблюдать из машины как на суше, так и на воде; приборы наблюдения ТПНО-160; авиагоризонт АГИ (установлен перед механиком – воителем), показывающий продольные и поперечные углы наклона местности; навигационная аппаратура ТНА-3, включающая в себя гирокурсоуказтель, пульт управления, курсоуказатель и пр.Для ведения непосредственной разведки на машине имеются стационарные (миноискатель РШМ-2 и эхолот) и переносные приборы разведки (бусоль артиллерийская ПАБ-2М, ручные миноискатели ИМП и РВМ-2, перископ инженерной разведки ПИР, дальномер саперный ДСП-30 и пр.

Несколько слов об эхолоте. Он предназначен для измерения глубин, профиля дна водной преграды, обнаружения навигационных препятствий в толще воды с записью всей информации на электротермическую бумагу. Диапазон измеряемых глубин от 0,5 до 20 м. Одного рулона бумаги хватает для работы в течение 2 ч. при скорости машины на воде 5 км/ч. При работе эхолота машина должна выдерживать на воде постоянную скорость. При этом для определения горизонтального масштаба снятой батиграммы (рисунка профиля дна на бумаге) необходимо с помощью перископа (или др. приборов) определить ширину водной преграды.

Экипаж разведчика состоял из 6 человек:

1. Командир машины руководит действиями экипажа, составляет и передает разведдонесения через радиостанцию Р-123 и (или) письменно. Он непосредственно работает с навигационной аппаратурой, миноискателем РШМ-2, эхолотом и перископом ПИР-451.
2. Механик-водитель. Управляет машиной, работает с авиагоризонтом, замеряет скорость течения реки.
3. Стрелок-радист. Ведет наблюдение за местностью, отвечает за безопасность экипажа, уничтожает по решению командира обнаруженные цели, отвечает за работу радиостанции и ведет радиообмен по указаниям командира машины.
4. Старший сапер. Руководит действиями саперов при работе вне машины, следит за работой навигационной аппаратуры, принимает решение на уничтожение или обезвреживание обнаруженных мин.
5. Первый сапер. Отвечает за состояние миноискателей, вне машины осуществляет работу с миноискателями ИМП и РВМ-2, осуществляет подготовку и выполнение взрывных работ.
6. Второй сапер. Работает с прибором измерения расстояний (ДСТ-451) и прибором инженерной разведки ПИР.

В конце 1978 г. было принято решение о натурных испытаниях «Беркута» в различных климатических условиях. Зимний этап испытаний проводили на базе Тюменского высшего инженерного училища. С завода на испытания убыла группа в составе Юрия Артюшенко, Николая Лынника, Георгия Игнатова, Владимира Баздырева под руководством зам главного конструктора ОГК – 2 Александра Ехнича и представителя заказчика, майора инженерных войск Валерия Разомбеева.

Фото: На испытаниях в Тюмени. Слева на право: Георгий Игнатов, Александр Ехнич, Евгений Сенаторов, Владимир Баздырев и Николай Лынник
