Шкатулка в готическом стиле с помощью станка ЧПУ.
[
Версия для печати
]
Страницы:
(4)
[1]
2
3
...
Последняя »
[
ОТВЕТИТЬ
] [
НОВАЯ ТЕМА
]
Abarmotina
18.11.2016 - 15:56
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.06.15
Сообщений: 6750
147
Продолжая ЧПУ-ную тематику небольшой отчёт как я шкатулку запилил с помощью этого чудесного станочка .
Предыдущие темы
часы
,
носорог
,
шкатулка
Будет 46 фоток и одно видео , постараюсь по быстрому , за ошибки не сильно не пинайте .
[
^
]
Yap
[
показать
]
[
x
]
Продам слона
Регистрация: 10.12.04
Сообщений: 1488
[
^
]
Abarmotina
18.11.2016 - 15:57
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.06.15
Сообщений: 6750

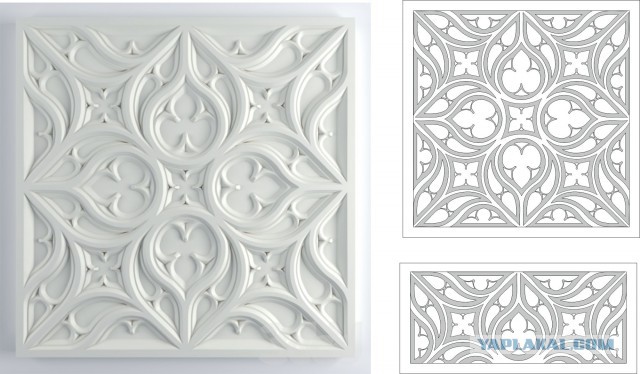

1. Началось всё с простого рисунка который попался в сети , спустя пару дней подготовил вектор . Растр слева , вектор справа.
[
^
]
Abarmotina
18.11.2016 - 15:58
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.06.15
Сообщений: 6750
2. Нашёл отходы , прикупил фрезы и пошёл на ЧПУ.
[
^
]
Abarmotina
18.11.2016 - 15:58
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.06.15
Сообщений: 6750

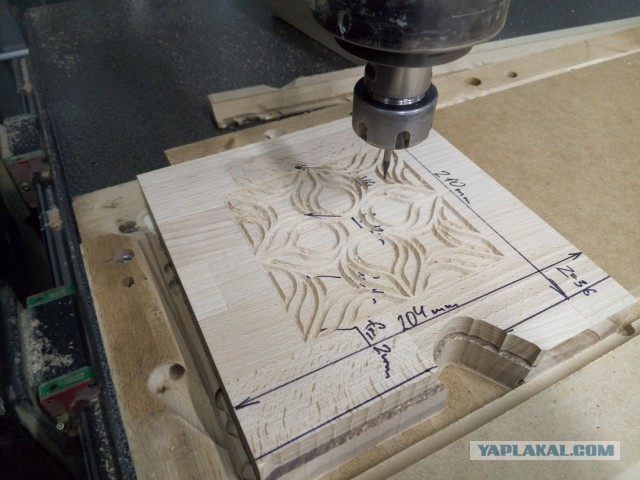

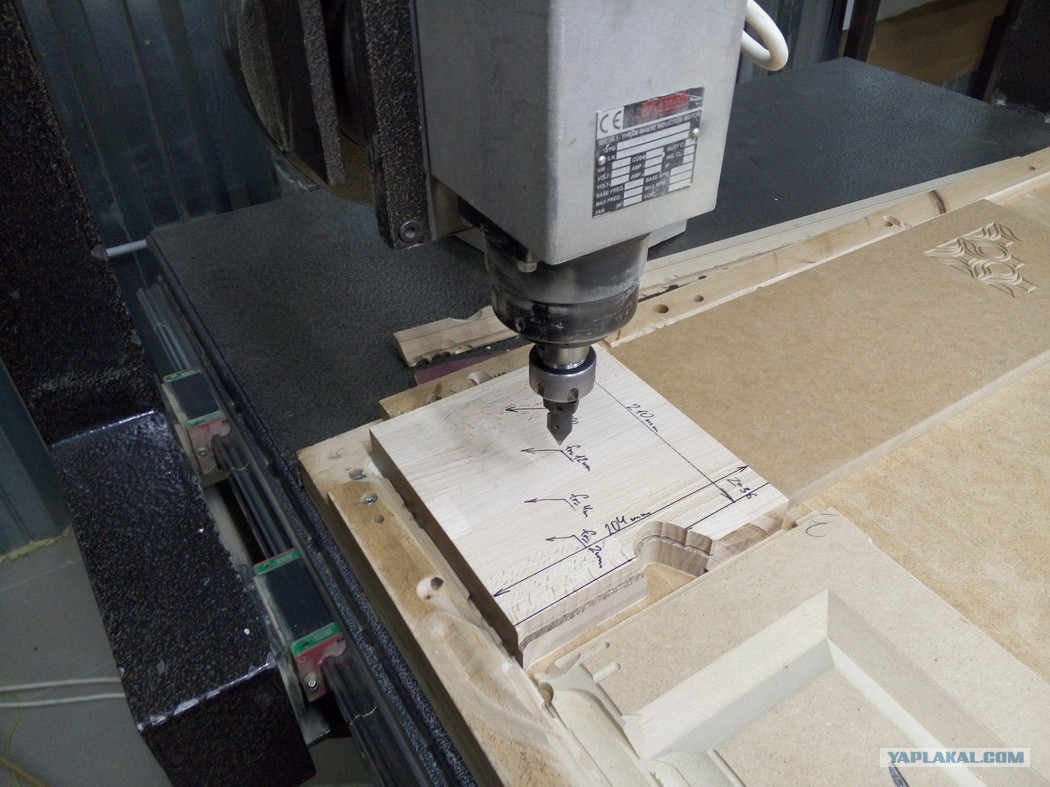

3. Сначал гравировка конусом .
[
^
]
Abarmotina
18.11.2016 - 15:58
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.06.15
Сообщений: 6750
4.
[
^
]
Abarmotina
18.11.2016 - 15:59
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.06.15
Сообщений: 6750
5. Дальше выборка лишнего 2мм торцевой фрезой , да эта малютка без проблем режет дерево .
[
^
]
Abarmotina
18.11.2016 - 16:00
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.06.15
Сообщений: 6750
6.
[
^
]
Abarmotina
18.11.2016 - 16:00
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.06.15
Сообщений: 6750
7.
[
^
]
Abarmotina
18.11.2016 - 16:00
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.06.15
Сообщений: 6750

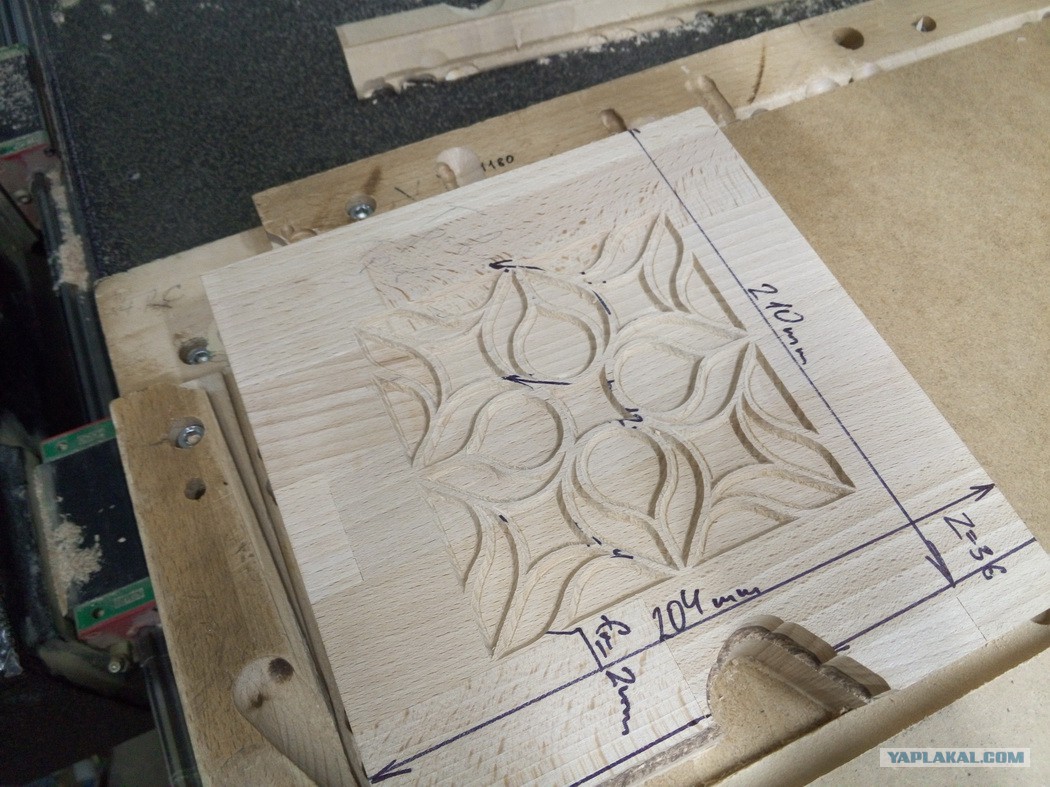

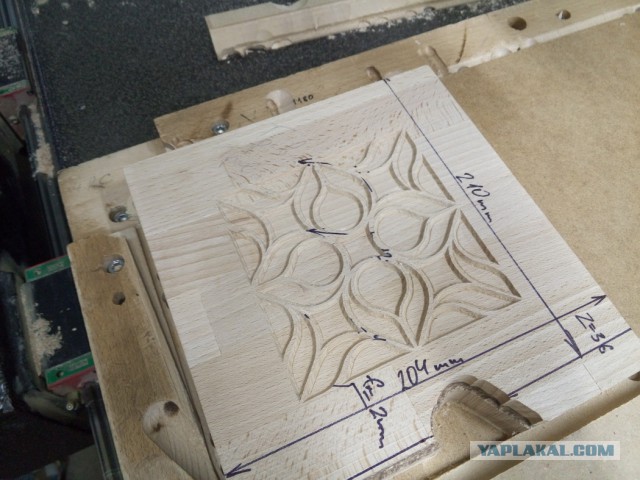

8. Второй этап гравировки, той же конусной фрезой 60 градусов .
Это сообщение отредактировал
Abarmotina
- 18.11.2016 - 16:59
[
^
]
Abarmotina
18.11.2016 - 16:00
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.06.15
Сообщений: 6750
9.
[
^
]
Abarmotina
18.11.2016 - 16:01
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.06.15
Сообщений: 6750
10. Вот такое сразу после станка , ага фреза не первой сфежести )
[
^
]
Abarmotina
18.11.2016 - 16:01
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.06.15
Сообщений: 6750
11. Убираем всё лишнее , чтобы получилась крышка .
[
^
]
Abarmotina
18.11.2016 - 16:01
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.06.15
Сообщений: 6750
12.
[
^
]
Abarmotina
18.11.2016 - 16:02
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.06.15
Сообщений: 6750
13. Тут мне поплохело , попался сучок , думал , что уже ничего не выйдет .
Это сообщение отредактировал
Abarmotina
- 18.11.2016 - 16:02
[
^
]
Abarmotina
18.11.2016 - 16:02
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.06.15
Сообщений: 6750
14. Но вроде пронесло .
[
^
]
Abarmotina
18.11.2016 - 16:03
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.06.15
Сообщений: 6750
15.
[
^
]
Abarmotina
18.11.2016 - 16:03
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.06.15
Сообщений: 6750
16. Теперь сама основа шкатулки , фрезы те самые , порядок обработки немного поменял .
[
^
]
Abarmotina
18.11.2016 - 16:03
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.06.15
Сообщений: 6750

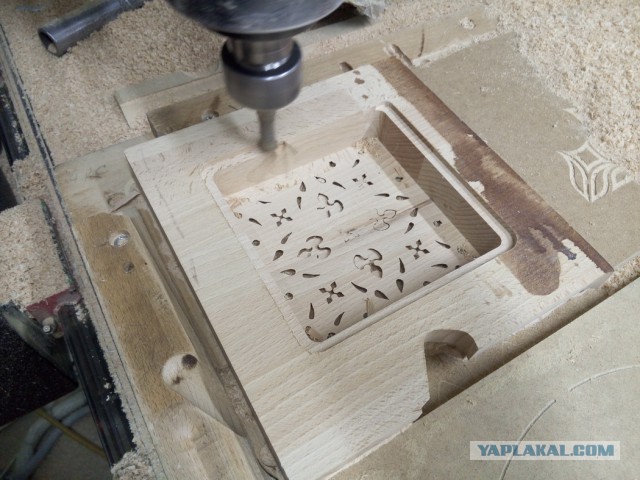

17. Начал с выборки торцевой фрезой .
[
^
]
Abarmotina
18.11.2016 - 16:04
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.06.15
Сообщений: 6750
18.
[
^
]
Abarmotina
18.11.2016 - 16:04
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.06.15
Сообщений: 6750
19.
[
^
]
Abarmotina
18.11.2016 - 16:04
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.06.15
Сообщений: 6750
20.
[
^
]
Abarmotina
18.11.2016 - 16:04
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.06.15
Сообщений: 6750
21. Для масштаба так сказать .
[
^
]
Abarmotina
18.11.2016 - 16:05
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.06.15
Сообщений: 6750
22.
[
^
]
Abarmotina
18.11.2016 - 16:05
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.06.15
Сообщений: 6750
23.
[
^
]
Abarmotina
18.11.2016 - 16:05
[
показать
]
Статус:
Offline
Ярила
Регистрация: 10.06.15
Сообщений: 6750

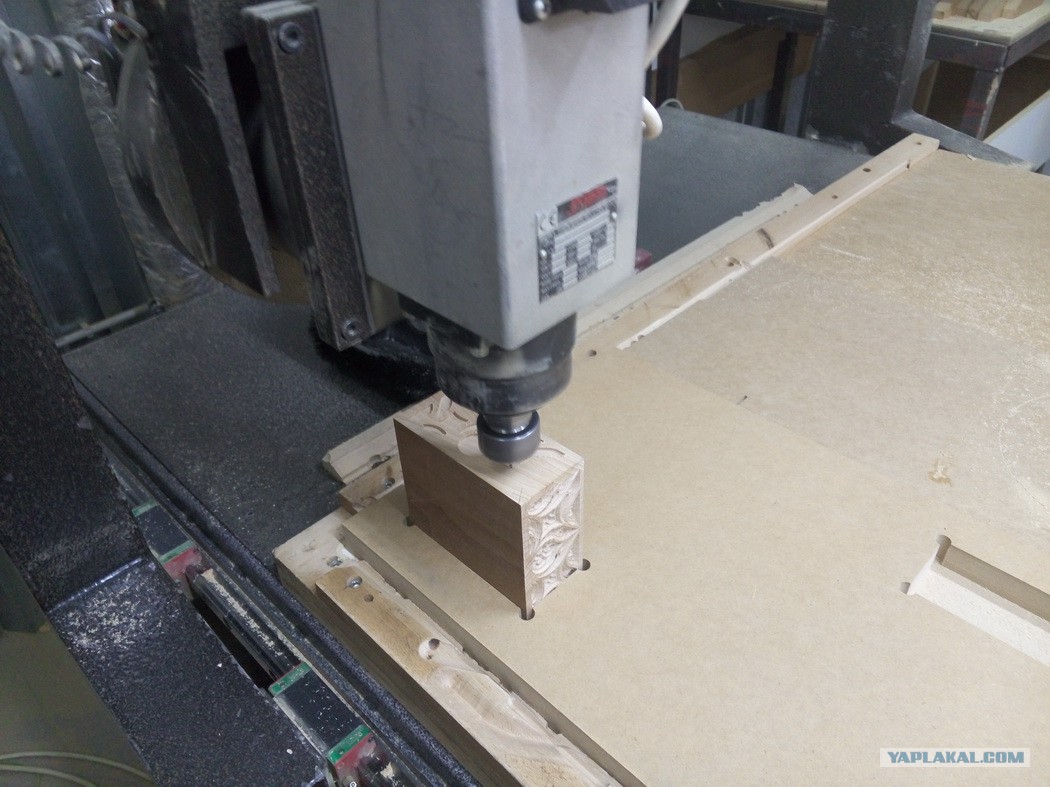

24. Дальше подрезка конусной фрезой .
[
^
]
