Сисадмин на все руки, или включение света по датчикам движения


Страницы: (5) [1] 2 3 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

EstChe	4.05.2016 - 18:38 [ показать ]
Статус: Offline Юморист Регистрация: 26.08.15 Сообщений: 552	153 Работаю сисадмином в одной фирме, начальство меня не трогает, работаю один спокойно людям компьютеры чиню, сети поддерживаю. Но есть условие, раз в неделю езжу на другой объект (рыбоперерабатывающий завод) и там выполняю идеи начальства и устраняю неисправности пользователей. Меня такой расклад полностью устраивает, тем более что 4 дня в неделю я можно сказать работаю на себя, выполняя кучу частных заказов. Но и задачи у начальства тоже бывают разные. Ко мне обращаются за всем чем только можно. Я полностью развел на заводе видеонаблюдение, подключил дверь на электронные карточки и регистрацией прохода по пользователям. И пришла как то начальству светлая мысль что свет в коридоре административного здания впустую горит. Говорят, придумай нам как свет сделать так чтобы включался сам когда только выходим. Я подумал, прикинул готовые решения и понял что проще все собрать на ардуино, благо все в наличии лежало как конструктор для изучения. Вот вам и покажу что я сделал буквально на коленке. 18 фот и 1 видео P.S. То что с русским не очень сам знаю, так уж голова устроена.
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

EstChe	4.05.2016 - 18:40 [ показать ]
Статус: Offline Юморист Регистрация: 26.08.15 Сообщений: 552	1.В общем решил что так как дверей 2 и надо 2 датчика то готовое решение ставить не буду. Достал валявшуюся без дела Arduino nano и запаял ей выводы. Это сообщение отредактировал EstChe - 4.05.2016 - 19:14
	[^]

EstChe	4.05.2016 - 18:42 [ показать ]
Статус: Offline Юморист Регистрация: 26.08.15 Сообщений: 552	2. На заводе инструмента у меня почти нет, поэтому даже не думал о красоте. Но паяльник я себе туда прикупил все таки нормальный
	[^]

EstChe	4.05.2016 - 18:44 [ показать ]
Статус: Offline Юморист Регистрация: 26.08.15 Сообщений: 552	3. Разрезал пополам провод 220 который идет к лампе, поставил калодку и решил от него же питать ардуино. Для этого разобрал зарядку для телефона 5В и припаял к выводам провода. Для изоляции обматал синей изолентой
	[^]

EstChe	4.05.2016 - 18:45 [ показать ]

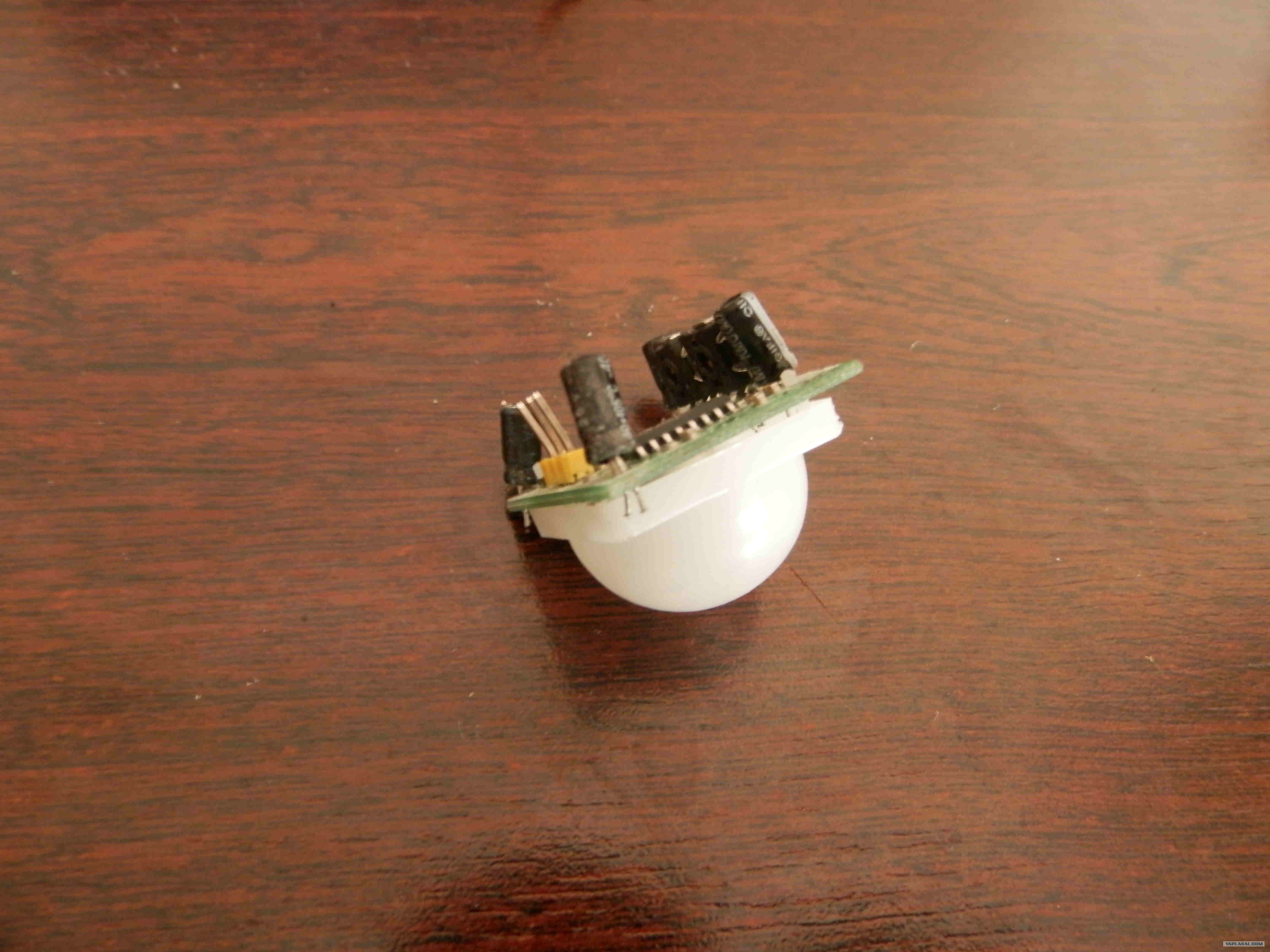

Статус: Offline Юморист Регистрация: 26.08.15 Сообщений: 552	4. Так же валялись датчики движения в каробке с радиодеталями. Заказывались давно с китая и так и лежали.
	[^]

EstChe	4.05.2016 - 18:46 [ показать ]
Статус: Offline Юморист Регистрация: 26.08.15 Сообщений: 552	5. Так как их надо как-то крепить, а красота не особо важна, то вставил их в распаячную коробку. Так как инструмента нет, делал обычным канцелярским ножом.
	[^]

EstChe	4.05.2016 - 18:48 [ показать ]
Статус: Offline Юморист Регистрация: 26.08.15 Сообщений: 552	6. Так же нужно эти датчики от чего-то питать. Питать решил от самой ардуины, но родных выводов не хватало так как нужно было цеплять еще реле, а сделать хотел разборную конструкцию для того чтобы можно было быстро заменить компоненты. Поэтому на коленке сделал такую платку для датчиков
	[^]

EstChe	4.05.2016 - 18:49 [ показать ]
Статус: Offline Юморист Регистрация: 26.08.15 Сообщений: 552	7. С другой стороны
	[^]

EstChe	4.05.2016 - 18:50 [ показать ]
Статус: Offline Юморист Регистрация: 26.08.15 Сообщений: 552	8. Прокинул провода для датчиков и закрепил их на потолке. Все соединения делал с помощью проводов с креплением типа мама, чтобы можно было быстро снять и в ставить. Для длинных проводов датчиков просто разрезал пополам и запаял с 2 сторон провода
	[^]

EstChe	4.05.2016 - 18:52 [ показать ]
Статус: Offline Юморист Регистрация: 26.08.15 Сообщений: 552	9. Всю электронику убрал в большую распаечную коробку. Засунул туда колодку для крепления провода 220 и Релешилд для переключения света. Реле двойное, так как одинарного под рукой не было. Это сообщение отредактировал EstChe - 4.05.2016 - 18:53
	[^]

EstChe	4.05.2016 - 18:53 [ показать ]

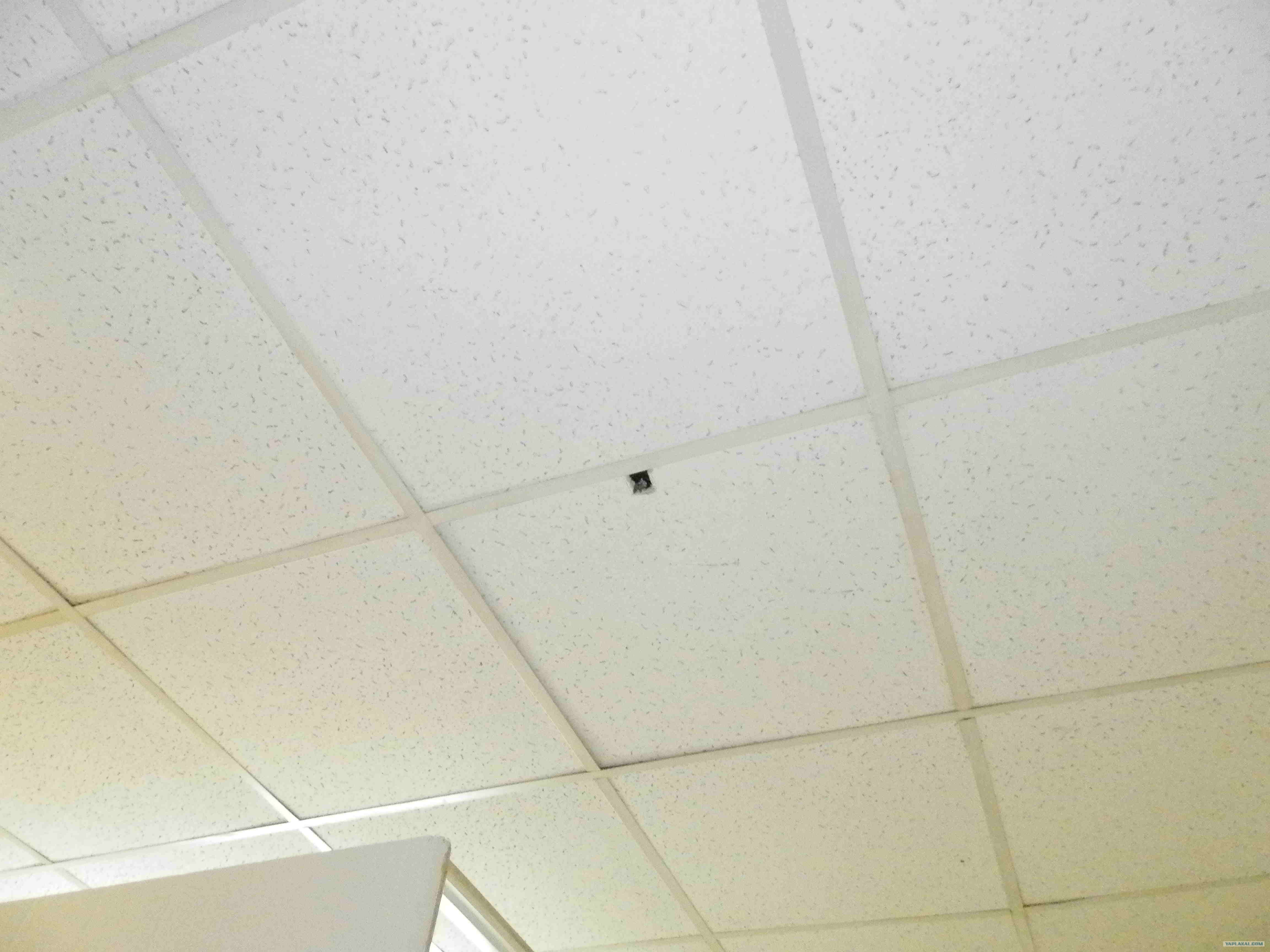

Статус: Offline Юморист Регистрация: 26.08.15 Сообщений: 552	10. Сделал дырочки в навесном потолке для проводов от датчиков.
	[^]

EstChe	4.05.2016 - 18:54 [ показать ]
Статус: Offline Юморист Регистрация: 26.08.15 Сообщений: 552	11. Закрепил датчики на потолке
	[^]

EstChe	4.05.2016 - 18:54 [ показать ]
Статус: Offline Юморист Регистрация: 26.08.15 Сообщений: 552	12. и второй
	[^]

EstChe	4.05.2016 - 18:55 [ показать ]
Статус: Offline Юморист Регистрация: 26.08.15 Сообщений: 552	13. Тестовая сборка Это сообщение отредактировал EstChe - 4.05.2016 - 18:59
	[^]

EstChe

4.05.2016 - 19:00

Статус: Offline

Юморист

Регистрация: 26.08.15
Сообщений: 552

14. Написал простенький код для ардуины

Код

#define pirPin 2
#define pirPin2 3
#define LedPin 13

void setup()
{
Serial.begin(9600);
pinMode(pirPin, INPUT);
pinMode(pirPin2, INPUT);
pinMode(LedPin,OUTPUT);
}

void loop()
{
int pirVal = digitalRead(pirPin);
int pirVal2 = digitalRead(pirPin2);
//Если обнаружили движение
if(pirVal == HIGH || pirVal2 == HIGH)
{
digitalWrite(LedPin, HIGH);
delay(60000);
}
else
{
digitalWrite(LedPin,LOW);
}
}

Это сообщение отредактировал EstChe - 4.05.2016 - 19:09

Сисадмин на все руки, или включение света по датчикам движения

[^]

ntime	4.05.2016 - 19:00 [ показать ] -79
Статус: Offline Юморист Регистрация: 14.07.13 Сообщений: 518	Кто то понял это? Я тупой. Ни схемы. Ни принципа работы. Поломка подборки. 1х3
	[^]

EstChe	4.05.2016 - 19:00 [ показать ] 6
Статус: Offline Юморист Регистрация: 26.08.15 Сообщений: 552	15. Пока все в подвешенном состоянии
	[^]

~~platonmsk~~

4.05.2016 - 19:03

Статус: Offline

Абонент временно недоступен

Регистрация: 10.10.14
Сообщений: 4583

Сломал, нет? Если что, прошу прощения.

Функция настройки должна выглядеть так:

Код

void setup()
{
Serial.begin(9600);
pinMode(pirPin, INPUT);
pinMode(pirPin2, INPUT);
pinMode(LedPin,OUTPUT);
}

У вас отсутствует инициализация pirPin2. Оно, конечно и так будет работать, но в контроллерах явно не установленное состояние режима работы порта принято считать неопределённым.

Поломка подборки. 1х3

[^]

EstChe	4.05.2016 - 19:04 [ показать ] 5
Статус: Offline Юморист Регистрация: 26.08.15 Сообщений: 552	16. Убираем все в распайку и проверяем. Принцып работы простой, датчик движения посылает сигнал на ардуину, ардуина получает его и отправляет сигнал на перещелкивание реле. Реле меняет положение и замыкает цепь со светом. 17. Видео работы. У меня все
	[^]

~~bonjorno88~~	4.05.2016 - 19:07 [ показать ] 209
Статус: Offline Юморист Регистрация: 26.03.16 Сообщений: 549	а ведь эту схему можно замутить и без самой ардуины, только датчик движения и релюшка Это сообщение отредактировал bonjorno88 - 4.05.2016 - 19:07
	[^]

Шкурик	4.05.2016 - 19:07 [ показать ] 90
Статус: Offline Весельчак Регистрация: 1.04.12 Сообщений: 180	т.е. легких путей не ищем, не проще было тупо через датчик движения все замулить?
	[^]

EstChe

4.05.2016 - 19:07

Статус: Offline

Юморист

Регистрация: 26.08.15
Сообщений: 552

Цитата (platonmsk @ 4.05.2016 - 19:03)

Сломал, нет? Если что, прошу прощения.

Функция настройки должна выглядеть так:

Код

void setup()
{
Serial.begin(9600);
pinMode(pirPin, INPUT);
pinMode(pirPin2, INPUT);
pinMode(LedPin,OUTPUT);
}

Скорее всего так и есть. скетч взял из архивов, а там не тот что загружен в ардуину. Тот не сохрнился. Но поправил в посте, спасибо.

[^]

~~DaBoogieWoog~~	4.05.2016 - 19:07 [ показать ] 28
Статус: Offline Балагур Регистрация: 6.05.15 Сообщений: 805	1. извращенство - ардуина тут похоже только потому, что валялась без дела. можно всё организовать куда проще - отдатчика прямо на реле разве нельзя? 2. где-то я ооочень похожий опус уже видел - автор не внял коментам и повторил ошибки?
	[^]

EstChe

4.05.2016 - 19:08

Статус: Offline

Юморист

Регистрация: 26.08.15
Сообщений: 552

Цитата (Шкурик @ 4.05.2016 - 19:07)

т.е. легких путей не ищем, не проще было тупо через датчик движения все замулить?

Обязательное условие было 2 датчика. Поэтому использовал ардуину

[^]

~~bonjorno88~~

4.05.2016 - 19:09

Статус: Offline

Юморист

Регистрация: 26.03.16
Сообщений: 549

я для датчика движения писал такой код

Код

const int buttonPin = 11; // датчик движения подключён к 11 пину
int ledPin = 13;

void setup() {
pinMode(buttonPin, INPUT);
pinMode(ledPin, OUTPUT);
digitalWrite(buttonPin,LOW);
delay(5000);
}

void loop(){
buttonState = digitalRead(buttonPin);
if (buttonState == HIGH){
digitalWrite(ledPin, HIGH);
}
else
{
digitalWrite(ledPin, LOW);
}
}

[^]

Понравился пост? Еще больше интересного в Телеграм-канале ЯПлакалъ!
