По желаниям комментаторов на прошлый мой пост заявляю представляю вам на обозрение отечественные модули памяти на ферритовых сердечниках , расцвет которых начался в ~50-60 годы прошлого столетия.

Отсюда

Не ломайте пока, я свистну, когда ВСЁ.

Кто хотел память на ферритовых сердечниках?

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
mblshkoblud
8.04.2016 - 18:40
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 2793
Расцвет ферритовой памяти пришёлся на 50-60ые годы прошлого века. До её появления в качестве запоминающих устройств компьютеров приходилось использовать всяческие экзотичные и слабо подходящие к массовому применению приборы - осциллографические трубки, ртутные линии задержки и т.п. Ферритовые матрицы выгодно отличались от них прежде всего высочайшей надёжностью и малыми габаритами.
Продержались они вплоть до массового развития полупроводниковых интегральных схем, с которыми ферриты не смогли конкурировать из-за своей нетехнологичности (соответственно, и цены), а в дальнейшем - и ограниченным объёмом хранимой информации.



Кто хотел память на ферритовых сердечниках?

[^]
mblshkoblud
8.04.2016 - 18:42
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 2793
Для систем хранения данных цифровых машин используются ферриты с нелинейными магнитными характеристиками - ферриты с прямоугольной петлей гистерезиса (ППГ).
Эти ферриты особенны тем, что сердечники, изготовленные из них, могут находиться в двух устойчивых состояниях намагниченности - +B, которое соответствует коду «1», и —В, соответствующее коду «0» в двоичной системе счисления.
Для того чтобы перемагнитить, например ферритовый стержень или кольцо, необходимо создать магнитное поле определенной напряженности. Если же магнитное поле имеет напряженность меньше, чем пороговое значение H, то феррит не перемагнитится даже при многократном и длительном приложении этого магнитного поля.

Классическая схема использования ферритов с ППГ для запоминающих устройств основана на совпадении полутоков, т.е. на том принципе, что под действием магнитного поля H/2 тороид не меняет своего магнитного состояния, а под действием поля H полностью перемагничивается.

В этом случае оперативное запоминающее устройство представляет собой матрицу из тороидов, через которые в двух направлениях проходят проводники — токонесущие шины для возбуждения магнитных полей и обмотка считывания для снятия кодов информации. С целью упрощения технологии изготовления матрицы все обмотки тороидов выполняются одновитковыми.
Для того чтобы записать в каком-либо тороиде код «1», необходимо возбудить поле H/2 в шинах, на пересечении которых он находится. В выбранном тороиде ампервитки обоих направлений сложатся и на него будет действовать поле, равное H.
При записи кода «0» возбуждающие поля, создаваемые шинами х и y, подаются с временным сдвигом или же все тороиды снабжаются дополнительной обмоткой, называемой обмоткой запрета единицы и предназначенной для того, чтобы в нужное время создать поле обратной по отношению к записывающему полю полярности, равное –H/2. Результирующее поле и в том и в другом случае будет равно H/2 и перемагничивания тороида из состояния не произойдет.
При чтении записанной информации с тороида надо возбудить с помощью пересекающихся в нем шин поле –H/2. Тогда тороид, на котором был записан код «1», перемагнитится из состояния +В в состояние -В и на считывающем проводе наведется э.д.с. сигнала кода «1». Тороид, на котором был записан код «0», не перемагнитится (останется в состоянии -В) и на считывающем проводе э.д.с. сигнала не наведется.
Следует заметить, что информация после ее считывания разрушается. Для повторного использования информации в машине требуется ее восстановление (регенерация).

Через все сердечники проплетается один провод считывания и один провод запрета. Таким образом, матрица позволяет считывать или записывать биты только последовательно.

Также ферритовые сердечники применялись и для построения узлов постоянной памяти. Запись двоичной информации в них производилась при сборке, путём соответствующей прошивки сердечников проводами считывания. При этом прохождение провода через сердечник эквивалентно двоичной единице, прохождение провода мимо сердечника означает запись двоичного нуля.

Запоминающие устройства на магнитных ферритовых сердечниках представляют собой агрегаты, состоящие из большого количества (до сотен тысяч) ферритовых кольцевых магнитов, расположенных правильными рядами в виде плоской или пространственной решетки.
Каждый тороидальный сердечник служит для запоминания одной двоичной цифры: нуля или единицы. Сердечники имеют размеры 1—5 мм в диаметре (в западных ЦВМ минимальный диаметр достигал 0,25-0,30мм).

Отечественные блоки памяти на ферритах, как правило, представляли собой устройства частного применения, разрабатывавшиеся для каждого изделия отдельно и потому малотиражные. Характерный пример такого блока - плата ЫЭ7.102.044.
Исключение составляли так называемые Кубы памяти, которые нашли применение в ЭВМ второго-третьего поколений, что обусловило их серийность и унифицированность.

При всех достоинствах запоминающих устройств, выполненных на ферритовых сердечниках, они обладали рядом существенных недостатков. К этим недостаткам следует отнести:
- большую трудоёмкость изготовления числового блока: прошивка сердечников являлась операцией, требующей значительных затрат ручного труда;
- невозможность замены сердечника в случае его поломки; при необходимости замены одного кольца приходилось перешивать значительное количество сердечников;
- сильное влияние окружающей температуры на свойства сердечников, в частности — на ширину петли гистерезиса;
- необходимость возврата сердечников в исходное состояние;
- саморазогрев сердечников, вызванный потерями на гистерезис, что ограничивало предельную частоту работы ЗУ;
- большое число сердечников.
Эти недостатки пытались преодолеть, как в рамках традиционных схем - усложняя схемы прошивки или применяя многообмоточные сердечники - так и используя новые, передовые для того времени разработки. Так появились запоминающие устройства на многоотверстных пластинах, биаксы, слоистые ферриты и системы на тонких магнитных плёнках. Что характерно, технологические приёмы изготовления таких систем (фотолитография, вакуумное и химическое осаждение, и пр.) предвосхитили полупроводниковое производство.

Но фактически, после "взрывного" развития интегральных схем памяти, с середины 70-х годов системы ферритовой памяти применялись лишь в тех областях, где были критичны такие их плюсы, как устойчивость к радиации и электромагнитным помехам - космические системы, промышленное оборудование и т.п.


Добавлено в 18:45
Кубы памяти

Ранние серийные модули ферритовой памяти представляли собой плоские 2-D матрицы, но вскоре для улучшения компоновки были разработаны т.н. кубы памяти. Отдельные матрицы складывались в "этажерку", их одноимённые координатные шины и/или цепи записи/считывания соединялись последовательно, получалась 3-D конструкция, иногда действительно выглядевшая как куб :))) При этом каждая матрица была предназначена для запоминания цифр одного разряда всех чисел и, соответственно, число матриц равнялось разрядности куба.

Конструкция куба, как правило, предусматривала возможность замены отдельных ферритовых матриц. Помимо плат с сердечниками, куб мог содержать элементы коммутации с электронными схемами, контрольные гнезда для измерения величин токов, измерительные сопротивления, шины заземления и экранировки и т.п.
Нередко кубы имели внешнюю оболочку, обеспечивавшую допустимый температурный режим и стойкость к механическим воздействиям.
Кубы памяти имели ёмкость от нескольких десятков до нескольких десятков тысяч слов.




Кто хотел память на ферритовых сердечниках?

[^]
mblshkoblud
8.04.2016 - 18:47
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 2793
Куб памяти ЫЭ7.102.044

Плата ОЗУ, на 11560 бит, разбитых на 20 матриц формата 34х17. Применялась в алфавитно-цифровом терминале с векторным отображением символов РИН-609; производитель - предположительно, одно из предприятий Армении.

Кто хотел память на ферритовых сердечниках?

[^]
mblshkoblud
8.04.2016 - 18:48
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 2793
еще

Кто хотел память на ферритовых сердечниках?

[^]
mblshkoblud
8.04.2016 - 18:48
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 2793
еще

Кто хотел память на ферритовых сердечниках?

[^]
mblshkoblud
8.04.2016 - 18:48
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 2793
снова еще

Кто хотел память на ферритовых сердечниках?

[^]
mblshkoblud
8.04.2016 - 18:49
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 2793
еще одно еще

Кто хотел память на ферритовых сердечниках?

[^]
mblshkoblud
8.04.2016 - 18:52
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 2793
Куб памяти КП-III-512/19Б

Ещё один Куб Памяти, более древний по своей конструкции, чем КП128. Собственно, он был разработан ещё в середине 60-х, в КБ-2 электронной техники под руководством Филиппа Георгиевича Староса.

Накопитель имеет емкость 512 19-разрядных чисел, т.е. примерно 1 килобайт; а вообще они выпускались размерностью 64, 128, 256 и 512 чисел.
Время обращения 5 мкс, время выборки 1,2 мкс, частота считывания до 0,5 МГц, рабочий диапазон температур -60...+70°С.

Он состоит из из шестнадцати унифицированных кассет памяти К-III-32/19, собранных в трёхмерную конструкцию. Кассеты выполнены на числовых линейках со встроенным диодно-магнитным координатным дешифратором; также они содержат элементы формирования входных/выходных токов.
Линейки собраны на основе многоотверстных ферритовых пластин с печатной обмоткой. Каждая пластина размером 21х3х0,46 мм имеет 39+2 отверстия диаметром 0,18/0,5мм.



Кто хотел память на ферритовых сердечниках?

[^]
mblshkoblud
8.04.2016 - 18:53
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 2793
Производитель - Ленинградский ферритовый завод (ныне "Магнетон").



Кто хотел память на ферритовых сердечниках?

[^]
mblshkoblud
8.04.2016 - 18:53
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 2793
другой ракурс

Кто хотел память на ферритовых сердечниках?

[^]
mblshkoblud
8.04.2016 - 18:54
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 2793

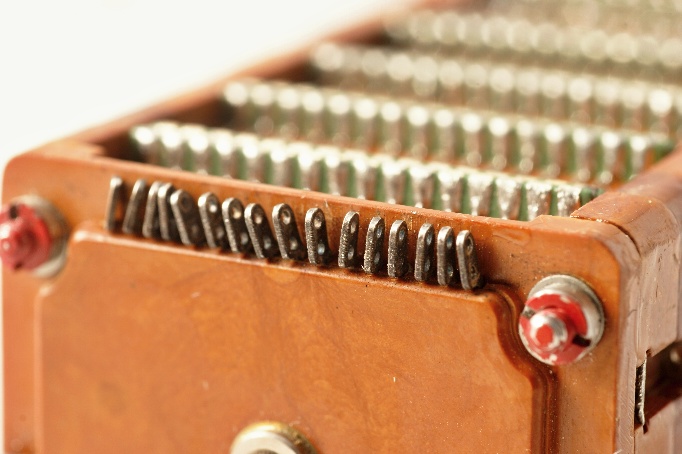

Ближе

Кто хотел память на ферритовых сердечниках?

[^]
mblshkoblud
8.04.2016 - 18:54
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 2793
вес представляете?

Кто хотел память на ферритовых сердечниках?

[^]
mblshkoblud
8.04.2016 - 18:54
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 2793
Лого!

Кто хотел память на ферритовых сердечниках?

[^]
mblshkoblud
8.04.2016 - 18:55
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 2793
Принцип действия магнитного накопителя с диодно-магнитным дешифратором


Кто хотел память на ферритовых сердечниках?

[^]
mblshkoblud
8.04.2016 - 18:56
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 2793
для полноты понимания)

Добавлено в 18:57
Накопитель работает следующим образом: при подаче сигналов в координатные шины X и У накопителя выбирается координатный трансформатор КТ, который перемагничивается током выборки, проходящим по первичной обмотке W1, при этом в числовой провод W2 поступает ток считывания. Под действием тока считывания по данному адресу в разрядных обмотках наводятся ЭДС считанных сигналов, полярность которых зависит от ранее записанной информации.

По окончании тока выборки под действием постоянного тока смещения Iо координатный трансформатор возвращается в исходное состояние, и в числовой провод поступает ток записи. В накопителе применена система двухполярной записи. Под действием разрядного тока совпадающего во времени и полярности с током записи, записывается «1», при обратной полярности разрядного тока - записывается "0".

Кто хотел память на ферритовых сердечниках?

[^]
mblshkoblud
8.04.2016 - 19:00
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 2793
Куб памяти КП128-17-М70

Есть такая восточная пословица, "сиди спокойно на берегу реки, и мимо проплывет труп твоего врага". С некоторых пор и я стал исповедовать такой подход. Рано или поздно сбудутся все мечты.

Так и эта. Давно, очень давно я хотел получить в свою коллекцию так называемый куб памяти. Куб этот у фанатов старых ЭВМ имеет статус чуть ли не фетиша, в основном из-за своей редкости.
И вот, пожалуйста, дождался. Приплыл, можно сказать, прямо в руки.

Куб Памяти Малогабаритный. Как и в случае с бульонными, нас обманывают, он вовсе не куб, а параллелепипед :)))

Это модуль ферритовой памяти, размером 128 16-разрядных чисел, применялся в качестве оперативного запоминающего устройства.

Он состоит из 16 матриц (по числу разрядов), собранных в трёхмерную конструкцию. Ломать его я не решился (он имеет герметичную конструкцию), но, судя по литературе, матрицы в нём более продвинутой конструкции, нежели привычные нам, на ферритовых кольцах - в Кубе они выполнялись на основе многоотверстных ферритовых пластин с печатными обмотками в системе 2D.
Коммутация также обеспечивалась при помощи подобных пластин-магнитных координатных дешифраторов.

Тем не менее, сборка Куба производилась вручную и была весьма трудоёмка. Стоил такой куб дорого, 1040 рублей.

Производитель - Ленинградский электромеханический завод. Выпуск был начат в 1968 году.

Это сообщение отредактировал mblshkoblud - 8.04.2016 - 19:02

Кто хотел память на ферритовых сердечниках?

[^]
mblshkoblud
8.04.2016 - 19:01
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 2793
участок памяти

Кто хотел память на ферритовых сердечниках?

[^]
mblshkoblud
8.04.2016 - 19:03
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 2793
Упаковочка

Кто хотел память на ферритовых сердечниках?

[^]
mblshkoblud
8.04.2016 - 19:03
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 2793
ОТК прошел!

Кто хотел память на ферритовых сердечниках?

[^]
mblshkoblud
8.04.2016 - 19:04
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 2793
Рядом с легендой - транзистором КТ315 )))



Добавлено в 19:07
У меня ВСЁ!

Это сообщение отредактировал mblshkoblud - 8.04.2016 - 19:17

Кто хотел память на ферритовых сердечниках?

[^]
Gorlodiyor
8.04.2016 - 19:09
75
Статус: Offline


Весельчак

Регистрация: 27.07.12
Сообщений: 150
Веечная паамять! deg.gif

[^]
МДФ
8.04.2016 - 19:11
6
Статус: Offline


Ярила

Регистрация: 4.02.12
Сообщений: 1075
Почему Ы я понял, с остальным не очень.

[^]
alex15
8.04.2016 - 19:12
3
Статус: Offline


Приколист

Регистрация: 14.11.11
Сообщений: 209
Понастольгировал. Спасибо.

[^]
kazanec
8.04.2016 - 19:12
1
Статус: Online


Ярила

Регистрация: 20.08.12
Сообщений: 1853
Цитата (mblshkoblud @ 8.04.2016 - 19:04)
На фоне легенды КТ315



Добавлено в 19:07
У меня ВСЁ!

Я лох конечно в радиоэлектронике, но причем тут сравнение 315 _транзистора_ и модуля памяти?... cranky.gif

Updated: вроде понял: размеры? Но как-то тоже не правильно сравнивать... хотя выпимший я, плюсану за тему)
